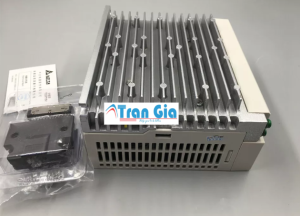

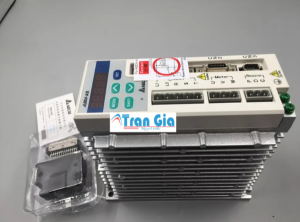

Đặc điểm nổi bật Bộ điều khiển AC Servo ASD-A0721-AB Delta

1. Công suất mạnh mẽ:

Công suất: 750W (0.75kW), phù hợp với các ứng dụng yêu cầu công suất vừa phải và hiệu suất ổn định.

2. Điện áp đầu vào linh hoạt:

Điện áp nguồn: 1 pha, 170-250VAC, 50/60Hz, giúp dễ dàng tích hợp vào các hệ thống điện một pha phổ biến.

3. Tương thích với động cơ đa dạng:

Hỗ trợ động cơ Series A và Series B, mang lại sự linh hoạt trong việc lựa chọn động cơ phù hợp với yêu cầu ứng dụng.

4. Điều khiển chính xác với tần số rộng:

Tần số đầu ra: 0-250 Hz, cho phép điều khiển tốc độ động cơ chính xác và linh hoạt.

5. Độ phân giải cao:

Độ phân giải Encoder: 2500 vòng/phút, đảm bảo độ chính xác cao trong việc theo dõi và điều chỉnh vị trí của động cơ.

6. Các chế độ điều khiển đa dạng:

Chế độ điều khiển: Tốc độ, Lực, Vị trí, giúp tùy chỉnh động cơ theo các yêu cầu cụ thể của từng ứng dụng.

7. Công nghệ điều khiển tiên tiến SVPWM:

Phương pháp điều khiển: SVPWM (Space Vector Pulse Width Modulation), giúp cải thiện hiệu suất và giảm tiếng ồn động cơ.

8. Tự động dò tìm tham số động cơ:

Chế độ dò tự động và dò tay: Tính năng tự động dò tìm các tham số của động cơ, hỗ trợ cả chế độ dò tay cho người dùng.

9. Khả năng tương thích với xung đầu vào:

Tốc độ xung đầu vào tối đa: 500 kpps (Line Driver) và 200 kpps (Open Collector), hỗ trợ kết nối với các hệ thống điều khiển ngoài.

10. Độ chính xác cao với Electronic Gear:

Electronic Gear: Hỗ trợ tỷ lệ truyền động lên đến 32767, giúp điều khiển chuyển động chính xác.

11. Khả năng bảo vệ động cơ và hệ thống:

Các cơ chế bảo vệ: Quá tải, quá nhiệt, quá áp, quá dòng, bảo vệ encoder và lỗi truyền thông, giúp bảo vệ hệ thống tránh hư hỏng.

12. Truyền thông linh hoạt:

Cổng truyền thông: RS232 và RS485, cho phép kết nối và giao tiếp với các thiết bị điều khiển khác như PLC, HMI, máy tính.

Thông số kỹ thuật Bộ điều khiển AC Servo ASD-A0721-AB Delta

1. Bộ nguồn (Power Supply Unit)

• Chức năng: Cung cấp điện năng cho toàn bộ hệ thống điều khiển servo.

• Đặc điểm: Delta ASD-A0721-AB có thể hỗ trợ nguồn điện 3 pha (AC 200-240V), giúp đảm bảo sự hoạt động ổn định cho các động cơ servo.

2. Bộ vi xử lý (Microprocessor)

• Chức năng: Xử lý các tín hiệu điều khiển từ người dùng và các cảm biến, đồng thời điều khiển động cơ sao cho đáp ứng được các yêu cầu về tốc độ, mô-men xoắn, và vị trí.
• Đặc điểm: Bộ vi xử lý này sẽ thực hiện các phép toán nhanh chóng và chính xác để đảm bảo động cơ hoạt động một cách tối ưu.

3. Mạch điều khiển (Control Circuitry)

• Chức năng: Đây là phần điều khiển chính của hệ thống, nhận tín hiệu từ các cảm biến hoặc thiết bị điều khiển (như PLC, HMI) và truyền tín hiệu điều khiển đến động cơ servo.
• Đặc điểm: Mạch điều khiển có thể điều chỉnh các tham số như tốc độ quay, mô-men xoắn, vị trí chính xác của động cơ, đồng thời có thể giao tiếp với các thiết bị khác trong hệ thống.

4. Mạch biến tần (Inverter Circuit)

• Chức năng: Mạch này chuyển đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC) để điều khiển động cơ servo.
• Đặc điểm: Sử dụng công nghệ PWM (Pulse Width Modulation) để điều chỉnh tần số và biên độ của dòng điện, giúp điều khiển tốc độ và mô-men xoắn của động cơ.

5. Cảm biến và giao diện (Sensors and Interfaces)

• Chức năng: Các cảm biến giúp đo lường và theo dõi các yếu tố như tốc độ, vị trí, và nhiệt độ của động cơ.
• Đặc điểm: Cảm biến sẽ cung cấp dữ liệu về vị trí và tốc độ quay của động cơ, đảm bảo điều khiển chính xác. Giao diện của bộ điều khiển này hỗ trợ kết nối với các thiết bị như PLC, màn hình HMI và các cảm biến ngoại vi.

6. Hệ thống bảo vệ (Protection System)

• Chức năng: Đảm bảo an toàn trong quá trình hoạt động của bộ điều khiển và động cơ.
• Đặc điểm: Delta ASD-A0721-AB có các cơ chế bảo vệ như bảo vệ quá tải, bảo vệ quá nhiệt, bảo vệ ngắn mạch, bảo vệ quá dòng, bảo vệ mất pha… giúp đảm bảo tuổi thọ và hiệu suất của hệ thống.

7. Cổng giao tiếp (Communication Ports)

• Chức năng: Cho phép kết nối bộ điều khiển với các thiết bị khác trong hệ thống, như PLC, máy tính, và các thiết bị giám sát khác.
• Đặc điểm: Delta ASD-A0721-AB hỗ trợ các giao thức như Modbus RTU, CANopen, và EtherCAT, giúp việc tích hợp vào các hệ thống tự động hóa trở nên dễ dàng và linh hoạt.

8. Bảng điều khiển (Operator Panel)

• Chức năng: Cho phép người dùng cấu hình và điều chỉnh các tham số của bộ điều khiển servo.
• Đặc điểm: Bảng điều khiển thường có màn hình LCD và các nút điều khiển để dễ dàng cài đặt, giám sát và bảo trì hệ thống.
