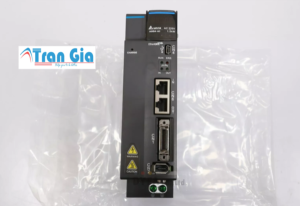

Đặc điểm nổi bật Bộ điều khiển AC Servo ASD-A3-0421-M Delta

Hiệu suất cao:
- Encoder độ phân giải cao 24-bit (16.777.216 xung/vòng).
- Băng thông 3.1 kHz.
Tính năng điều khiển đa dạng:
- Hỗ trợ 3 chế độ điều khiển: vị trí, tốc độ và mô-men xoắn.
- Có bộ lọc tự động Notch.
- Chức năng E-CAM.
- Tích hợp điện trở xả nội.
- Tắt momen an toàn (STO).
Khả năng kết nối và giao tiếp:
- Hỗ trợ truyền thông CANopen và USB.
- Không tích hợp RS485.
Thiết kế và độ bền:
- Tản nhiệt tự nhiên, không có quạt làm mát.
- Thiết kế nhỏ gọn.
Ứng dụng:
- Phù hợp cho các ứng dụng yêu cầu độ chính xác cao và tốc độ phản hồi nhanh.
- Máy cắt LCD TFT,máy đóng gói IC,máy lắp ráp/ kiểm tra điện tử, máy bán dẫn.

Thông số kỹ thuật Bộ điều khiển AC Servo ASD-A3-0421-M Delta

Thông số	Giá trị
Model	ASD-A3-0421-M
Dòng sản phẩm	ASDA-A3 Series
Công suất định mức	400 W (0.4 kW)
Điện áp đầu vào	200–230 VAC, 1 pha hoặc 3 pha
Dòng đầu ra liên tục	2.65 Arms
Dòng đầu ra cực đại tức thời	10.61 Arms
Tần số PWM	16 kHz hoặc 32 kHz (tùy chọn)
Độ phân giải encoder	24-bit (16.777.216 xung/vòng)
Tốc độ động cơ hỗ trợ	Lên đến 6000 vòng/phút
Chế độ điều khiển	PT Mode (xung), PR Mode, RS-485, CANopen, Full-Closed Loop, Analog Voltage, E-CAM, STO
Giao thức truyền thông	RS-485, CANopen
Tính năng bảo vệ	Quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch
Kích thước (WxHxD)	170 x 70 x 35 mm
Trọng lượng	0.92 kg
Ứng dụng	Máy CNC, robot, máy đóng gói, máy in, tự động hóa

Cấu tạo Bộ điều khiển AC Servo ASD-A3-0421-M Delta

Bộ xử lý tín hiệu số (DSP):
- Đây là bộ não của bộ điều khiển, chịu trách nhiệm xử lý các tín hiệu điều khiển, tính toán và đưa ra lệnh điều khiển động cơ.
Mạch điều khiển công suất:
- Mạch này nhận tín hiệu điều khiển từ DSP và chuyển đổi thành điện áp và dòng điện phù hợp để điều khiển động cơ servo.
Mạch phản hồi:
- Mạch này nhận tín hiệu phản hồi từ bộ mã hóa (encoder) của động cơ, cung cấp thông tin về vị trí và tốc độ thực tế của động cơ cho DSP.
Bộ mã hóa (encoder):
- Đây là thiết bị gắn trên động cơ, cung cấp tín hiệu phản hồi về vị trí và tốc độ của động cơ. ASD-A3-0421-M sử dụng bộ mã hóa tuyệt đối 24-bit, cho độ chính xác cao.
Mạch giao tiếp:
- Mạch này cho phép bộ điều khiển giao tiếp với các thiết bị bên ngoài, chẳng hạn như máy tính, PLC, hoặc các thiết bị điều khiển khác. ASD-A3-0421-M hỗ trợ nhiều giao thức giao tiếp, bao gồm CANopen, và USB.
Các thành phần bảo vệ:
- Bộ điều khiển được trang bị các mạch bảo vệ để chống lại các sự cố như quá dòng, quá áp, quá nhiệt, và ngắn mạch.
Vỏ bảo vệ:
- Vỏ bảo vệ giúp bảo vệ các thành phần bên trong khỏi bụi bẩn, độ ẩm và các tác động cơ học.
Các đầu nối:
- Các đầu nối để kết nối với nguồn điện, động cơ, và các thiết bị bên ngoài.
Bảng mạch điện tử:
- Nơi lắp ráp các linh kiện điện tử.
