Ứng dụng của bộ lập trình PLC Delta DVP12SA11R 8 In/4 Out Relay 24VDC

Điều khiển hệ thống chiếu sáng tự động
- Bật/tắt đèn theo lịch trình hoặc cảm biến chuyển động trong nhà máy, nhà kho, tòa nhà thông minh.
Điều khiển bơm nước và giám sát mực nước
- Ứng dụng trong hệ thống cấp nước, trạm bơm, điều khiển bơm theo mức phao, van điện từ, áp suất.
Tự động hóa máy móc đơn giản
- Máy ép, máy đóng gói, máy dán tem, băng tải ngắn, máy in nhãn thủ công.
Điều khiển hệ thống quạt, hút bụi, thông gió
- Kết hợp với relay trung gian để điều khiển quạt công nghiệp hoặc hệ thống hút bụi tự động.
Ứng dụng trong ngành thực phẩm và đồ uống
- Điều khiển quy trình đơn giản như đóng chai, chiết rót, rửa chai, cấp liệu tự động.
Điều khiển cửa cổng tự động, barrier, thang máy tầng thấp
- Phản hồi tín hiệu cảm biến, giới hạn hành trình và điều khiển relay mở/đóng.

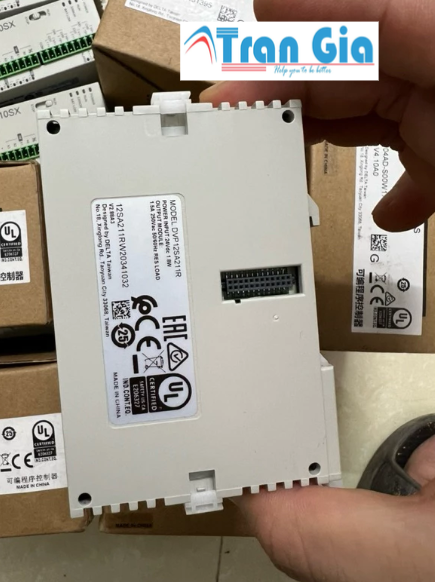

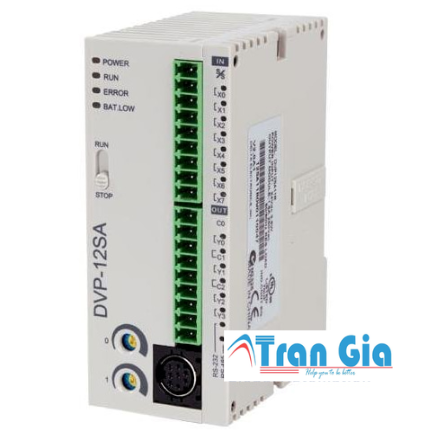

Bộ lập trình PLC Delta DVP12SA11R 8 In/4 Out Relay 24VDC

Thông số kỹ thuật của bộ lập trình PLC Delta DVP12SA11R 8 In/4 Out Relay 24VDC

Thông số	Giá trị
Model	Bộ lập trình PLC Delta DVP12SA11R 8 In/4 Out Relay 24VDC
Loại module	PLC chính (Base Unit)
Nguồn cấp	24VDC ±10%
Số lượng ngõ vào	8 ngõ vào số (Digital Inputs)
Loại ngõ vào	Sink/Source (tùy chọn bằng cách đấu nối)
Điện áp ngõ vào	24VDC
Dòng điện ngõ vào	Khoảng 5 mA
Số lượng ngõ ra	4 ngõ ra relay
Loại ngõ ra	Relay (NO – thường hở)
Dòng tải tối đa	2A tại 30VDC hoặc 250VAC
Tần số chuyển mạch ngõ ra	Relay: 1Hz
Thời gian đáp ứng	Ngõ vào: <10ms / Ngõ ra: khoảng 10ms
Mở rộng I/O	Hỗ trợ mở rộng tối đa 8 module mở rộng
Bộ nhớ chương trình	2k Steps
Bộ nhớ dữ liệu (Data Registers)	1.000 từ
Cổng truyền thông	RS-232 tích hợp sẵn (Mini-DIN), hỗ trợ Modbus RTU
Phần mềm lập trình	WPLSoft (miễn phí từ Delta)
Kích thước	Nhỏ gọn, dễ lắp đặt trên thanh DIN rail

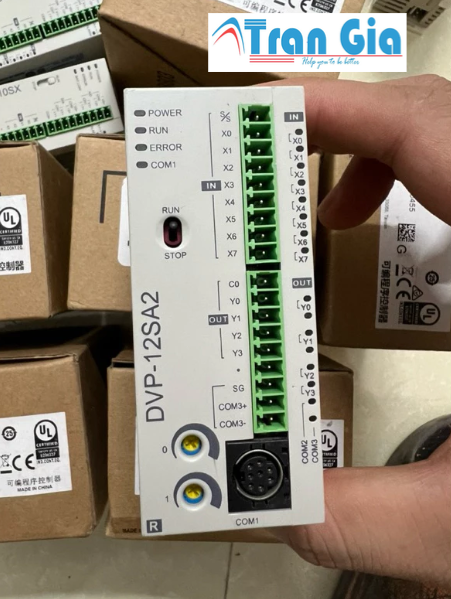

Bộ lập trình PLC Delta DVP12SA11R 8 In/4 Out Relay 24VDC

Vỏ ngoài (Housing):
Làm bằng nhựa cách điện chịu nhiệt, thiết kế nhỏ gọn, phù hợp lắp đặt trên thanh DIN rail trong tủ điều khiển.
Mạch nguồn (Power Circuit):
Nhận điện áp 24VDC từ nguồn ngoài, cấp nguồn cho toàn bộ hệ thống và các mạch chức năng bên trong.
Module ngõ vào số (Digital Input):
Bao gồm 8 kênh ngõ vào, nhận tín hiệu điều khiển mức 0/24VDC từ nút nhấn, cảm biến, công tắc hành trình.
Hỗ trợ kết nối kiểu Sink hoặc Source tùy theo cách đấu dây.
Module ngõ ra relay (Relay Output):
Gồm 4 kênh ngõ ra sử dụng relay cơ (thường hở – NO), dùng để điều khiển các thiết bị như đèn, còi, relay trung gian, van điện, v.v.
Bộ xử lý trung tâm (CPU):
Là “bộ não” của PLC, xử lý chương trình điều khiển, thực hiện tính toán logic, xử lý tín hiệu vào/ra, điều phối toàn bộ hoạt động.
Bộ nhớ chương trình và dữ liệu:
- Bộ nhớ chương trình: 2k steps
- Bộ nhớ dữ liệu: 1.000 từ
  Dùng để lưu chương trình điều khiển và dữ liệu tạm thời trong quá trình vận hành.
Cổng truyền thông (RS-232):
Tích hợp sẵn cổng truyền thông mini-DIN RS-232, dùng để nạp chương trình, kết nối HMI, máy tính hoặc thiết bị khác qua giao thức Modbus RTU.
