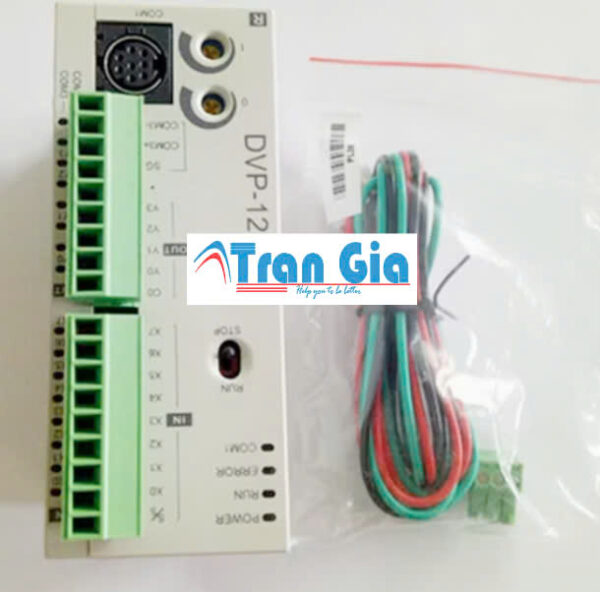

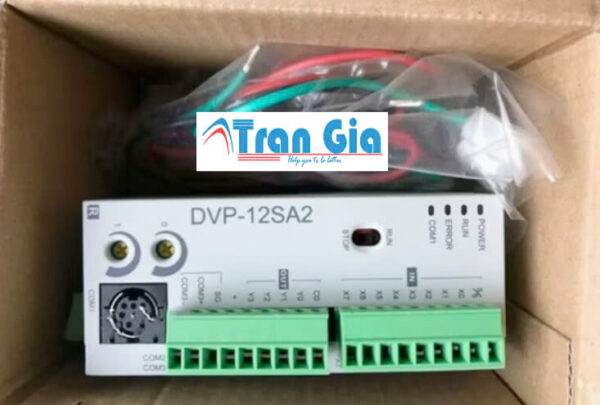

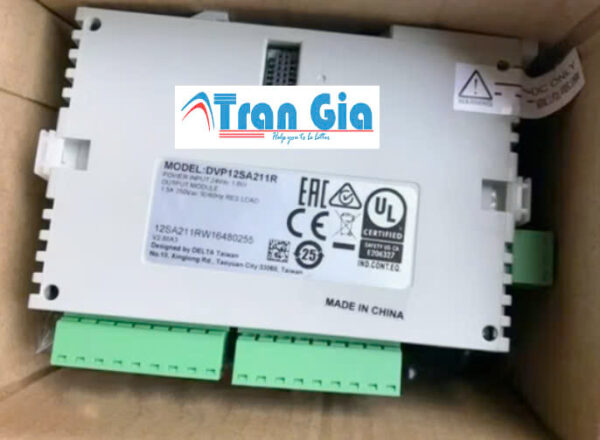

Đặc điểm nổi bật Bộ lập trình PLC Delta DVP12SA211R 8 In/4 Out Relay 24VDC

1. Kích thước nhỏ gọn

• Thiết kế nhỏ gọn, tối ưu hóa không gian lắp đặt.
• Dễ dàng lắp đặt trên DIN rail hoặc gắn trực tiếp lên bề mặt tủ điện.

2. Hiệu năng mạnh mẽ

• Tốc độ xử lý cao: Thời gian quét chỉ 0.35 µs/step cho các lệnh cơ bản.
• Dung lượng bộ nhớ lớn: Lưu trữ tới 16k steps chương trình và 10k words dữ liệu.

3. Đầy đủ chức năng điều khiển

• Tích hợp bộ định thời (Timers) và bộ đếm (Counters) đa dạng: 256 bộ định thời (16-bit), 20 bộ định thời (32-bit). 200 bộ đếm (16-bit), 20 bộ đếm (32-bit).
• Hỗ trợ điều khiển PID: Phù hợp với các ứng dụng yêu cầu độ chính xác cao.

4. Khả năng giao tiếp linh hoạt

• Cổng RS-232 và RS-485:
  • Hỗ trợ giao thức Modbus ASCII/RTU, dễ dàng kết nối với HMI, SCADA, hoặc các thiết bị ngoại vi khác.
  • Có thể dùng để giám sát, điều khiển, và thu thập dữ liệu từ xa.

5. Đèn báo trạng thái

• Đèn LED hiển thị trạng thái cho từng kênh I/O, giúp người dùng dễ dàng theo dõi và kiểm tra hệ thống.
• Đèn báo RUN/STOP, ERROR, và POWER hỗ trợ nhanh chóng trong việc chẩn đoán lỗi.

6. Ngõ vào và ngõ ra linh hoạt

• 8 ngõ vào số (DI): Tương thích với nhiều loại cảm biến.
• 4 ngõ ra số (DO – Relay): Hỗ trợ điều khiển tải điện áp cao tới 240VAC/30VDC.

7. Độ bền cao

• Chịu được môi trường công nghiệp khắc nghiệt: Nhiệt độ hoạt động: 0°C ~ 55°C. Độ ẩm hoạt động: 5% ~ 95% (không ngưng tụ).
• Tích hợp mạch chống nhiễu, bảo vệ quá tải và ngắn mạch, đảm bảo vận hành ổn định.

8. Khả năng mở rộng: Tương thích với các module mở rộng của dòng DVP-SA2, cho phép bổ sung thêm I/O hoặc các tính năng khác khi cần thiết.

9. Tích hợp chức năng tiết kiệm năng lượng: Hỗ trợ quản lý năng lượng và tối ưu hóa sử dụng điện, giúp giảm chi phí vận hành.

10. Chứng nhận quốc tếP: Đạt các tiêu chuẩn an toàn và chất lượng: CE, UL, RoHS, đảm bảo tin cậy khi sử

Thông số kỹ thuật Bộ lập trình PLC Delta DVP12SA211R 8 In/4 Out Relay 24VDC

1. Vỏ ngoài và kích thước

• Vật liệu: Vỏ làm từ nhựa cách điện cao cấp, chịu được nhiệt và chống va đập.
• Thiết kế: Nhỏ gọn, tiết kiệm không gian lắp đặt, dễ dàng gắn lên DIN rail hoặc bề mặt phẳng.
• Kích thước: 90 mm × 60 mm × 86 mm.

2. Nguồn cấp

• Đầu vào nguồn: 24VDC ± 20%.
• Cổng kết nối nguồn: Terminal được bảo vệ an toàn, dễ dàng kết nối dây dẫn.
• Mạch chống nhiễu: Tích hợp mạch bảo vệ chống ngắn mạch và quá tải.

3. Cổng I/O

Ngõ vào số (Digital Input – DI):

• Số lượng: 8 kênh.
• Kết nối: Terminal dạng vít, dễ dàng đấu nối các cảm biến hoặc tín hiệu đầu vào.
• Đèn LED hiển thị:
  • Có đèn báo trạng thái hoạt động của từng kênh, giúp theo dõi tín hiệu nhanh chóng.

Ngõ ra số (Digital Output – DO):

• Loại ngõ ra: Relay.
• Số lượng: 4 kênh.
• Kết nối: Terminal dạng vít, dùng để kết nối với thiết bị đầu ra như động cơ, relay ngoài, van điện từ.
• Đèn LED hiển thị:
  • Hiển thị trạng thái ngõ ra để kiểm tra nhanh.

4. Cổng truyền thông

• RS-232: Dùng để kết nối với máy tính, HMI hoặc các thiết bị ngoại vi khác.
• RS-485: Hỗ trợ giao thức Modbus RTU/ASCII, giao tiếp dễ dàng với các thiết bị trong hệ thống mạng công nghiệp.
• Cổng kết nối:
  • Được bảo vệ để chống nhiễu điện từ.
  • Có ký hiệu rõ ràng để thuận tiện trong đấu nối.

5. Bộ xử lý và bộ nhớ

• CPU: Bộ xử lý trung tâm đảm nhiệm việc thực thi chương trình điều khiển với tốc độ cao.
• Bộ nhớ:
  • Lưu trữ chương trình điều khiển: 16k steps.
  • Lưu trữ dữ liệu: 10k words.

6. Đèn báo trạng thái

• Đèn báo nguồn: Hiển thị trạng thái nguồn (Power).
• Đèn RUN/STOP: Hiển thị chế độ hoạt động của PLC.
• Đèn lỗi (Error): Báo hiệu nếu xảy ra sự cố như lỗi chương trình hoặc kết nối.

7. Khả năng mở rộng

• Hỗ trợ mở rộng module I/O nếu cần thêm số lượng I/O để phù hợp với ứng dụng.
• Tương thích với các module của dòng DVP-SA2.

8. Linh kiện bên trong

• Bo mạch chính: Tích hợp vi điều khiển, IC xử lý tín hiệu và bộ nhớ.
• Mạch bảo vệ: Chống quá tải, chống nhiễu, và bảo vệ ngắn mạch.
• Cầu đấu dây: Bố trí hợp lý để dễ dàng đấu nối với các thiết bị ngoại vi.

9. Môi trường hoạt động

• Thiết kế chịu được nhiệt độ và độ ẩm cao, phù hợp với môi trường công nghiệp.
• Đáp ứng các tiêu chuẩn CE, UL, RoHS.
