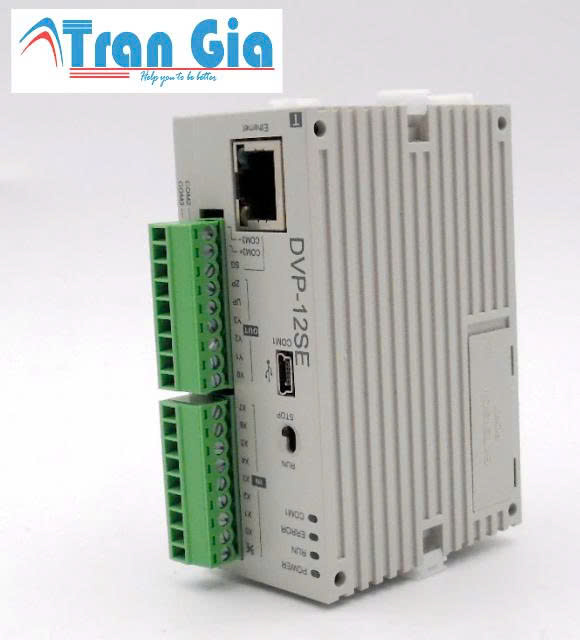

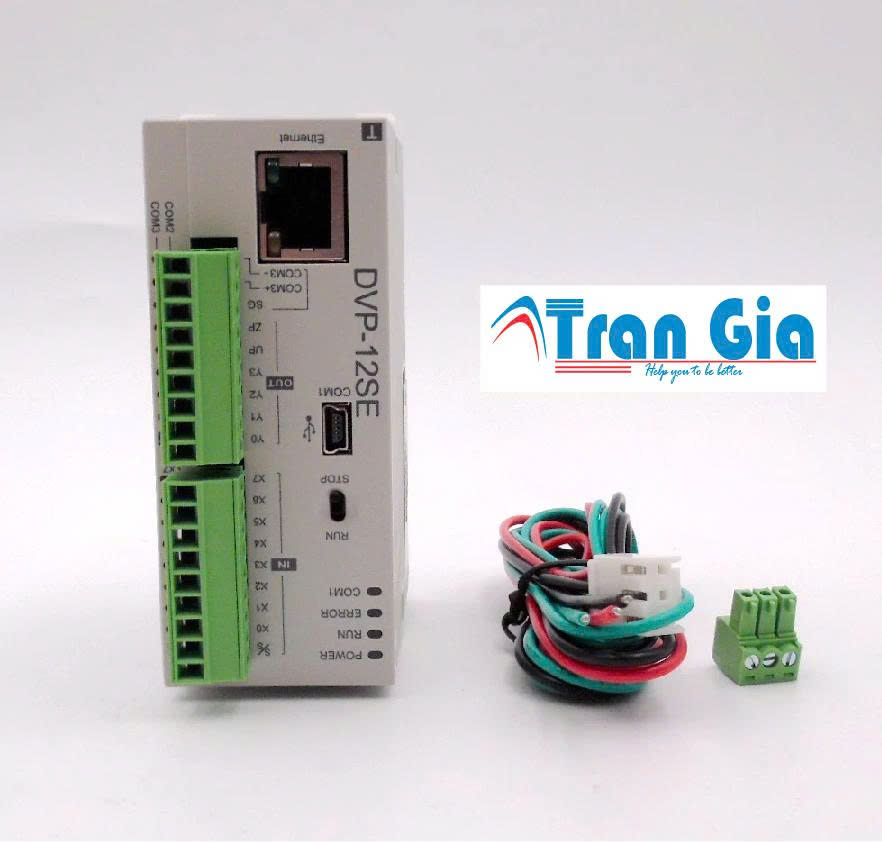

Đặc điểm nổi bật Bộ lập trình PLC Delta DVP12SE11T 8 In/4 Out Transistor 24VDC

1. Tốc độ xử lý nhanh

• PLC sử dụng CPU 32-bit tốc độ cao, thực hiện lệnh logic cơ bản (LD) chỉ trong 0.64 micro giây, đảm bảo đáp ứng tốt cho các hệ thống điều khiển yêu cầu tốc độ cao như máy đóng gói, máy cắt, dây chuyền tự động hóa.

2. Ngõ ra transistor tốc độ cao

• 2 ngõ ra hỗ trợ phát xung tốc độ lên đến 100kHz (Y0, Y1) – phù hợp để điều khiển servo, step motor với độ chính xác cao.

3. Hỗ trợ ngõ vào xung tốc độ cao

• 2 ngõ vào hỗ trợ đọc xung 100kHz (X0, X1), dùng được cho encoder, cảm biến tốc độ cao, phù hợp cho ứng dụng đo lường, định vị.

4. Tích hợp cổng truyền thông đa dạng

• Tích hợp sẵn:

  • 1 cổng USB để lập trình, giám sát.

  • 1 cổng Ethernet (RJ45) hỗ trợ Modbus TCP, Ethernet/IP.

  • 2 cổng RS-485 hỗ trợ Modbus RTU, dễ dàng giao tiếp với HMI, biến tần, servo,…

5. Đa dạng chức năng lập trình

• Hỗ trợ ngắt (Interrupt), bộ đếm tốc độ cao (HSC), phát xung (PTO/PWM), điều khiển PID nội suy vị trí.

• Phù hợp với cả hệ thống điều khiển đơn giản lẫn điều khiển chuyển động chính xác.

6. Khả năng mở rộng linh hoạt

• Hỗ trợ gắn module mở rộng dòng DVP-S như: analog input/output, nhiệt độ, truyền thông, loadcell,…

• Có thể mở rộng lên đến 512 điểm I/O, rất thích hợp cho các hệ thống vừa và lớn.

7. Tích hợp đồng hồ thời gian thực (RTC)

• Có sẵn đồng hồ thực, hoạt động liên tục ngay cả khi mất điện trong khoảng 15 ngày, phục vụ các ứng dụng cần ghi nhận thời gian thực như: ghi log, lập lịch hoạt động theo giờ/ngày.

8. Kích thước nhỏ gọn, dễ lắp đặt

• Kích thước chỉ 90 x 60 x 87 mm, có thể gắn trực tiếp lên thanh ray DIN 35mm trong tủ điện công nghiệp.

• Thiết kế chắc chắn, thích hợp môi trường công nghiệp.

9. Hỗ trợ phần mềm lập trình miễn phí

• Lập trình bằng phần mềm ISPSoft hoặc WPLSoft – giao diện thân thiện, dễ dùng.

• Hỗ trợ đầy đủ các lệnh logic, toán học, so sánh, điều khiển PID, truyền thông,…

Thông số kỹ thuật Bộ lập trình PLC Delta DVP12SE11T 8 In/4 Out Transistor 24VDC

1. Bộ xử lý trung tâm (CPU)

• Sử dụng vi xử lý 32-bit tốc độ cao.

• Tốc độ thực hiện lệnh cơ bản (LD): khoảng 0.64 micro giây.

• Đảm nhiệm xử lý logic, tín hiệu I/O, truyền thông, và thuật toán điều khiển.

2. Ngõ vào số (Digital Inputs)

• Gồm 8 ngõ vào (X0 đến X7).

• Loại ngõ vào: Sink hoặc Source.

• X0, X1 hỗ trợ xung tốc độ cao lên tới 100kHz.

• X2 ~ X7 hỗ trợ tốc độ 10kHz.

• Sử dụng cho cảm biến, công tắc, encoder,…

3. Ngõ ra số (Digital Outputs – Transistor)

• Gồm 4 ngõ ra transistor NPN (Y0 đến Y3).

• Y0, Y1 hỗ trợ phát xung tốc độ cao lên đến 100kHz.

• Y2, Y3 hỗ trợ tốc độ 10kHz.

• Dòng tải tối đa mỗi ngõ: 0.5A, tổng tải: 2A.

• Điều khiển đèn báo, relay, motor,…

4. Giao tiếp truyền thông

• Cổng USB Mini-B: dùng lập trình và giám sát với phần mềm ISPSoft/WPLSoft.

• Cổng Ethernet RJ45: hỗ trợ Modbus TCP và Ethernet/IP.

• 2 cổng RS-485: hỗ trợ Modbus RTU, kết nối với HMI, biến tần, servo,…

5. Bộ nhớ

• Bộ nhớ chương trình: 16k bước lệnh.

• Bộ nhớ dữ liệu: 12k từ.

• Hỗ trợ bộ đếm, bộ định thời, vùng nhớ đặc biệt, và lưu chương trình khi mất điện.

6. Đồng hồ thời gian thực (RTC)

• Tích hợp sẵn.

• Duy trì thời gian thực khoảng 15 ngày khi mất điện (không cần pin).

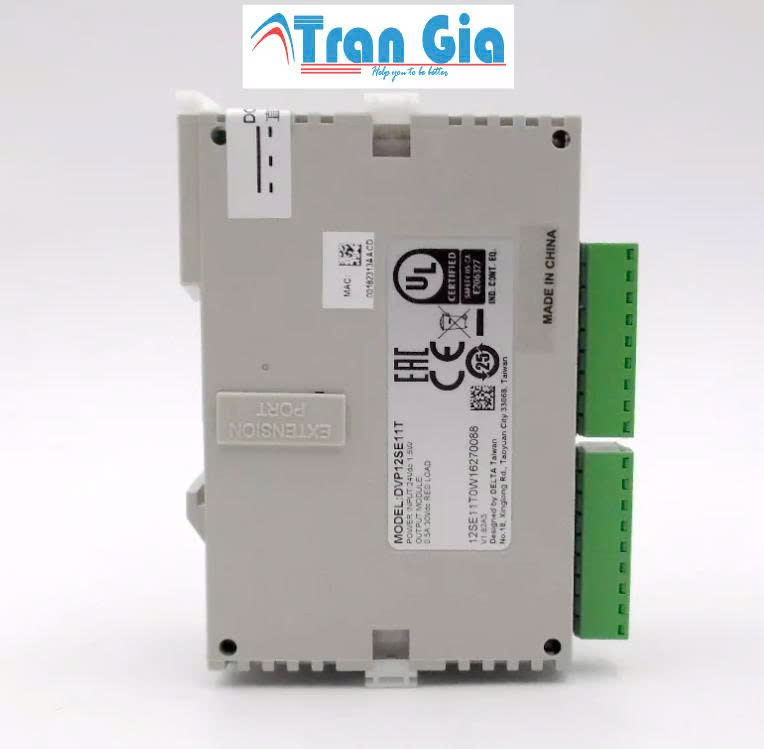

7. Khe mở rộng I/O

• Cho phép mở rộng với các module dòng DVP-S như Analog, nhiệt độ, truyền thông,…

• Tối đa hỗ trợ 512 điểm I/O mở rộng.

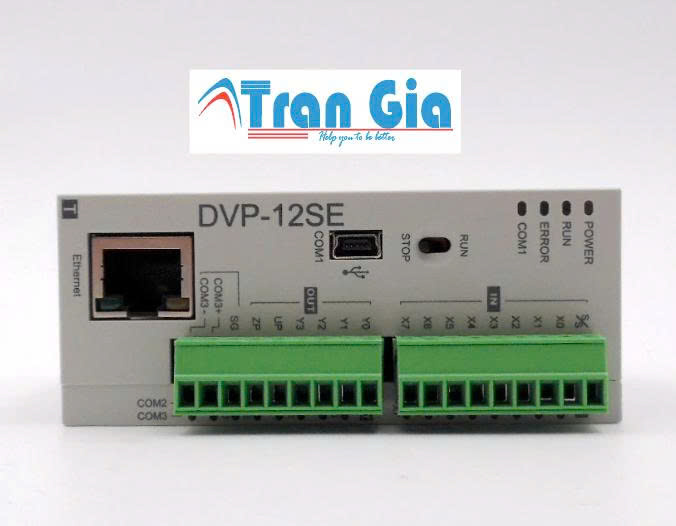

8. Đèn trạng thái

• Gồm đèn báo nguồn, chế độ RUN/STOP, lỗi, giao tiếp.

• Có đèn riêng cho từng ngõ X0X7 và Y0Y3 giúp dễ kiểm tra trạng thái hoạt động.

9. Vỏ và kích thước

• Vật liệu: nhựa công nghiệp chống bụi, cách điện tốt.

• Kích thước: 90 x 60 x 87 mm.

• Gắn được trên thanh ray DIN tiêu chuẩn 35mm.
