Ứng dụng của bộ lập trình PLC Delta DVP16EH00T2 8 In/8 Out Transistor 220VAC

Máy đóng gói tốc độ cao
- Điều khiển chính xác các giai đoạn: cấp liệu – dán mép – in date – cắt sản phẩm.
- Ngõ ra transistor hỗ trợ điều khiển tốc độ cao (10kHz).
Máy dán nhãn, chiết rót, đếm sản phẩm
- Đồng bộ tín hiệu từ cảm biến – motor – cơ cấu dán/chiết.
- Đảm bảo độ chính xác và hiệu suất nhờ ngõ ra transistor.
Dây chuyền phân loại sản phẩm
- Nhận tín hiệu từ cảm biến – camera – loadcell, sau đó xử lý và xuất xung điều khiển motor, xylanh đẩy.
Hệ thống điều khiển băng tải
- Điều khiển nhiều mô-đun băng tải chạy đồng bộ hoặc theo điều kiện logic.
Máy in công nghiệp
- Cần ngõ ra tốc độ cao để điều khiển motor bước, encoder, cảm biến đầu đọc, đồng bộ hóa tốc độ in.

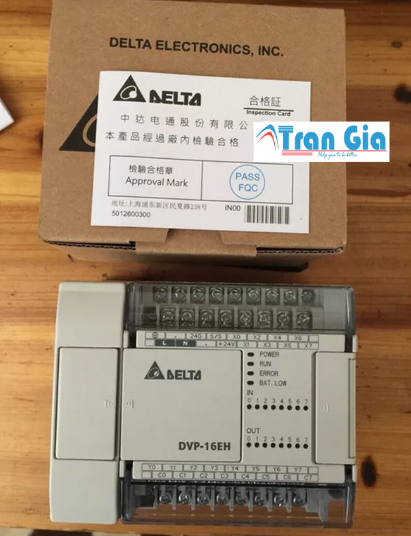

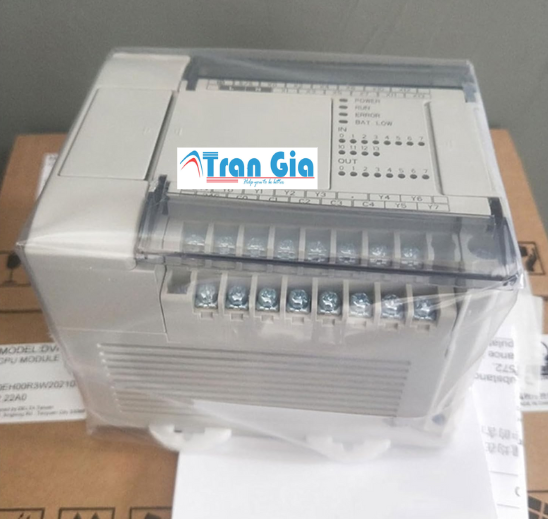

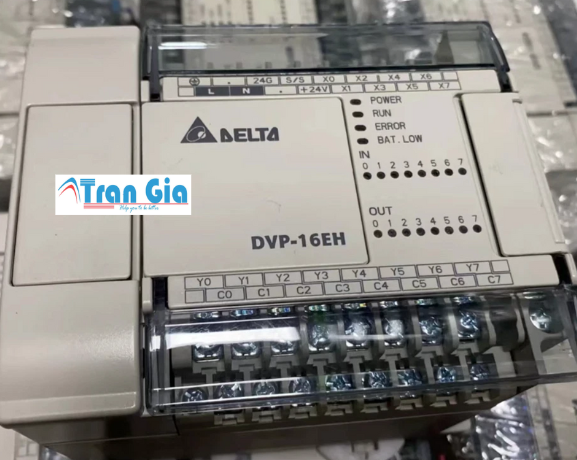

Bộ lập trình PLC Delta DVP16EH00T2 8 In/8 Out Transistor 220VAC

Thông số kỹ thuật của bộ lập trình PLC Delta DVP16EH00T2 8 In/8 Out Transistor 220VAC

Thông số	Giá trị
Model	Bộ lập trình PLC Delta DVP16EH00T2 8 In/8 Out Transistor 220VAC
Loại module	PLC chính (Base Unit)
Nguồn cấp	1 pha 220VAC (176 ~ 264VAC), 50/60Hz
Số lượng ngõ vào	8 ngõ vào số (Digital Inputs)
Loại ngõ vào	Sink/Source (tùy chọn bằng cách đấu nối)
Điện áp ngõ vào	24VDC
Dòng điện ngõ vào	Khoảng 5 mA
Số lượng ngõ ra	8 ngõ ra transistor
Loại ngõ ra	Transistor kiểu Sink
Dòng tải tối đa	0.5A tại 30VDC / mỗi ngõ ra
Tần số chuyển mạch ngõ ra	Transistor: 10kHz
Thời gian đáp ứng	Ngõ vào: <10ms / Ngõ ra: <0.2ms
Bộ nhớ chương trình	16k Steps
Bộ nhớ dữ liệu	10.000 từ
Cổng truyền thông tích hợp	RS-232 & RS-485, hỗ trợ Modbus ASCII/RTU
Khả năng mở rộng I/O	Hỗ trợ mở rộng I/O và các module chức năng
Tốc độ xử lý lệnh cơ bản	0.24 μs/lệnh
Đèn LED hiển thị trạng thái	Có – báo nguồn, lỗi, ngõ vào/ra
Phương thức lắp đặt	Gắn DIN rail hoặc bắt vít trong tủ điện công nghiệp

Bộ lập trình PLC Delta DVP16EH00T2 8 In/8 Out Transistor 220VAC

Nguồn cấp bên trong (Power Supply)
- PLC sử dụng nguồn 1 pha 220VAC.
- Có mạch chuyển đổi nội bộ sang điện áp DC để nuôi vi xử lý và các module.
Bộ vi xử lý trung tâm (CPU)
- Điều khiển toàn bộ hoạt động logic và xử lý chương trình.
- Tốc độ xử lý cao, hỗ trợ các lệnh logic, toán học, so sánh, truyền thông…
Module ngõ vào số (Digital Inputs)
- Gồm 8 ngõ vào dạng Sink/Source.
- Nhận tín hiệu từ nút nhấn, cảm biến, công tắc hành trình…
Module ngõ ra Transistor (Digital Outputs – Transistor)
- Có 8 ngõ ra Transistor kiểu Sink.
- Thích hợp cho điều khiển tốc độ cao: băng tải, đếm xung, motor nhỏ, đèn LED…
Bộ nhớ chương trình và dữ liệu
- Dung lượng chương trình: 16k steps.
- Dữ liệu lưu trữ: 10.000 từ, phục vụ lưu trạng thái, biến trung gian, bộ đếm, bộ định thời…
