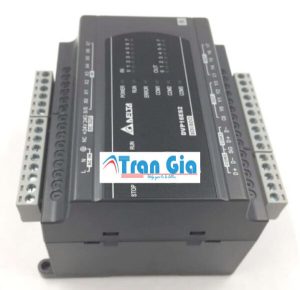

Đặc điểm nổi bật Bộ lập trình PLC Delta DVP16ES200T 8 In/8 Out Transistor 220VAC

1. Hiệu suất cao

Tốc độ xử lý nhanh: Thời gian thực thi lệnh cơ bản là 0.54 µs/lệnh, đáp ứng tốt các ứng dụng yêu cầu tốc độ cao.
Dung lượng chương trình lớn: Bộ nhớ chương trình lên đến 16k words (~30.000 bước lệnh), phù hợp với các ứng dụng lớn.
Bộ nhớ dữ liệu: Hỗ trợ 10.000 thanh ghi dữ liệu, tăng khả năng lưu trữ và quản lý dữ liệu.

2. Tích hợp nhiều chức năng mạnh mẽ

Ngõ vào/ra tốc độ cao:
- 2 kênh ngõ vào tốc độ cao (High-Speed Counter) với tốc độ lên đến 100kHz.
- 2 kênh phát xung tốc độ cao (High-Speed Pulse Output) cũng đạt tốc độ 100kHz, phù hợp cho các ứng dụng điều khiển servo và động cơ bước.
Hỗ trợ PID Control: Tích hợp sẵn tính năng điều khiển PID, cho phép ứng dụng trong các hệ thống điều khiển nhiệt độ, áp suất, hoặc lưu lượng.
Đồng hồ thời gian thực (RTC): Tích hợp đồng hồ thời gian thực, hỗ trợ các ứng dụng lập lịch hoạt động hoặc điều khiển theo thời gian.

3. Khả năng mở rộng linh hoạt

Kết nối dễ dàng với các module mở rộng I/O, analog, nhiệt độ, hoặc truyền thông.
Tương thích tốt với các thiết bị ngoại vi như HMI, biến tần, và các cảm biến.

4. Giao tiếp và kết nối

Tích hợp cổng RS-232 và RS-485:
- Hỗ trợ giao thức Modbus ASCII/RTU, dễ dàng kết nối với các thiết bị khác.
- Tốc độ truyền thông lên đến 115.2kbps, đảm bảo hiệu suất giao tiếp ổn định.
Ứng dụng mạng truyền thông công nghiệp: Phù hợp để điều khiển hệ thống dây chuyền hoặc kết nối với các thiết bị khác trong mạng.

5. Thiết kế nhỏ gọn, tiện lợi

Kích thước nhỏ: Dễ dàng lắp đặt trên thanh DIN hoặc trong các tủ điều khiển.
Chất liệu bền: Vỏ bảo vệ được làm từ nhựa chịu nhiệt, cách điện tốt, và chống nhiễu hiệu quả.

6. Ứng dụng đa dạng

7. Đặc điểm ngõ vào/ra (I/O)

Ngõ vào số (Digital Input):
- Số lượng: 8 ngõ.
- Điện áp: 24VDC ±20%.
- Dạng tín hiệu: PNP hoặc NPN.
Ngõ ra số (Digital Output):
- Số lượng: 8 ngõ.
- Loại ngõ ra: Transistor (PNP hoặc NPN).
- Dòng điện tối đa: 0.5A/ngõ.

8. Đèn báo trạng thái: Tích hợp đèn LED hiển thị trạng thái nguồn, ngõ vào/ra, và lỗi, giúp dễ dàng theo dõi và xử lý trong quá trình vận hành.

Thông số kỹ thuật Bộ lập trình PLC Delta DVP16ES200T 8 In/8 Out Transistor 220VAC

Thông số	Giá trị
Model	DVP40ES200T
Nguồn cấp	100 ~ 240VAC (50/60Hz)
Số ngõ vào số (Digital Input)	24 kênh
Số ngõ ra số (Digital Output)	16 kênh
Loại ngõ ra	Transistor (loại sink hoặc source tùy chọn)
Dòng chịu tải ngõ ra	0.5A/ngõ tại 30VDC (tối đa 5A/nhóm)
Thời gian đáp ứng Transistor	ON < 0.2ms, OFF < 0.2ms
Bộ nhớ chương trình	16k steps
Bộ đếm tốc độ cao	4 kênh tốc độ cao, lên đến 10kHz
Ngõ ra xung tốc độ cao (Pulse)	2 kênh (Y0, Y1), hỗ trợ phát xung tốc độ cao đến 10kHz
Cổng truyền thông	COM1: RS-232, COM2: RS-485 (hỗ trợ Modbus RTU)
LED trạng thái	Có, hiển thị trạng thái các ngõ vào/ra
Khả năng mở rộng	Hỗ trợ mở rộng module I/O, analog, truyền thông (DVP)
Nhiệt độ hoạt động	0 ~ 55°C
Kích thước (R x C x S)	Khoảng 150mm x 90mm x 60mm
Lắp đặt	Gắn DIN rail hoặc bắt vít trực tiếp

1. Bộ xử lý (CPU)

Chức năng: Đây là trung tâm điều khiển của PLC, thực hiện các lệnh trong chương trình người dùng và điều khiển các ngõ vào/ra (I/O).
Đặc điểm: Xử lý nhanh với thời gian thực thi lệnh cơ bản 0.54 µs/lệnh. Hỗ trợ bộ nhớ chương trình lên đến 16k words (~30.000 bước lệnh).

2. Bộ nhớ

Bộ nhớ chương trình: Lưu trữ chương trình PLC được lập trình qua phần mềm WPLSoft. Dung lượng: 16k words.
Bộ nhớ dữ liệu: Dùng để lưu trữ dữ liệu hoạt động và các thanh ghi.Hỗ trợ tối đa 10.000 thanh ghi.
Pin sao lưu: Duy trì hoạt động của đồng hồ thời gian thực (RTC) và dữ liệu trong trường hợp mất điện.

3. Khối ngõ vào/ra (I/O)

Ngõ vào số (Digital Input):
- Số lượng: 8 ngõ.
- Dạng tín hiệu: NPN/PNP.
- Điện áp ngõ vào: 24VDC ±20%.
Ngõ ra số (Digital Output):
- Số lượng: 8 ngõ.
- Loại ngõ ra: Transistor (NPN/PNP).
- Dòng điện tối đa: 0.5A/ngõ.
- Tốc độ phản hồi nhanh, phù hợp cho các ứng dụng điều khiển xung tốc độ cao.
Tích hợp đếm xung tốc độ cao:
- 2 kênh ngõ vào tốc độ cao lên đến 100kHz.
- 2 kênh phát xung tốc độ cao (High-Speed Pulse Output) lên đến 100kHz.

4. Giao tiếp truyền thông

Cổng RS-232: Giao tiếp với máy tính, HMI hoặc các thiết bị ngoại vi. Hỗ trợ giao thức Modbus ASCII/RTU.
Cổng RS-485: Kết nối với nhiều thiết bị trong mạng truyền thông công nghiệp. Hỗ trợ Modbus ASCII/RTU.
Khả năng mở rộng: Tương thích với các module mở rộng giao tiếp để tăng cường kết nối.

5. Đồng hồ thời gian thực (RTC)

6. Khối nguồn

7. Đèn LED hiển thị trạng thái

8. Cổng kết nối và mở rộng

Cổng lập trình: Kết nối với phần mềm lập trình qua cổng RS-232.
Khe mở rộng I/O: Hỗ trợ kết nối với các module mở rộng như analog, nhiệt độ, hoặc truyền thông.

9. Vỏ bảo vệ

Chất liệu: Nhựa cách điện chịu nhiệt và chịu lực.
Thiết kế: Nhỏ gọn, dễ dàng lắp đặt trên thanh DIN hoặc tủ điện.
Chống nhiễu: Được thiết kế với khả năng chống nhiễu tốt, phù hợp trong môi trường công nghiệp.
