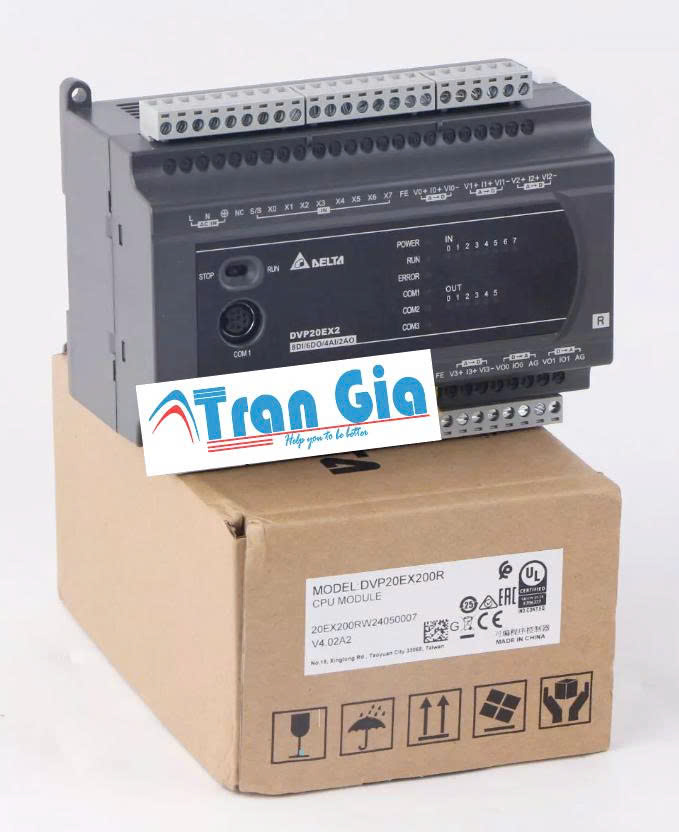

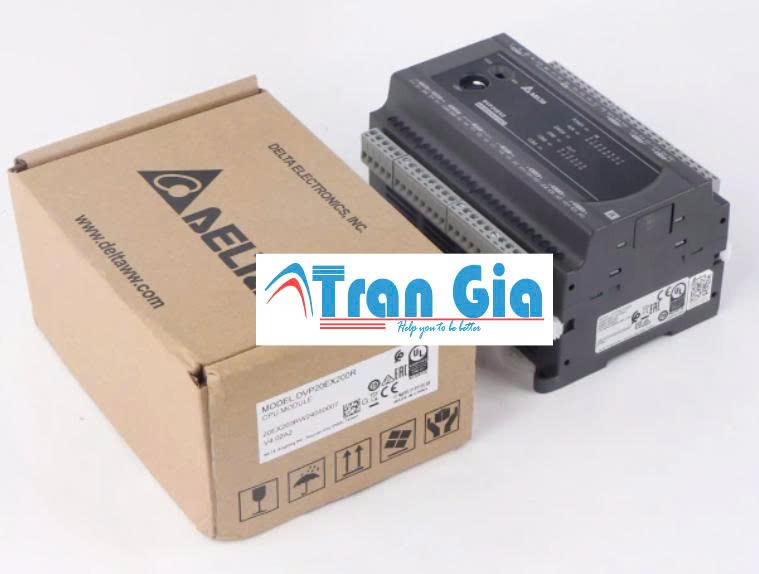

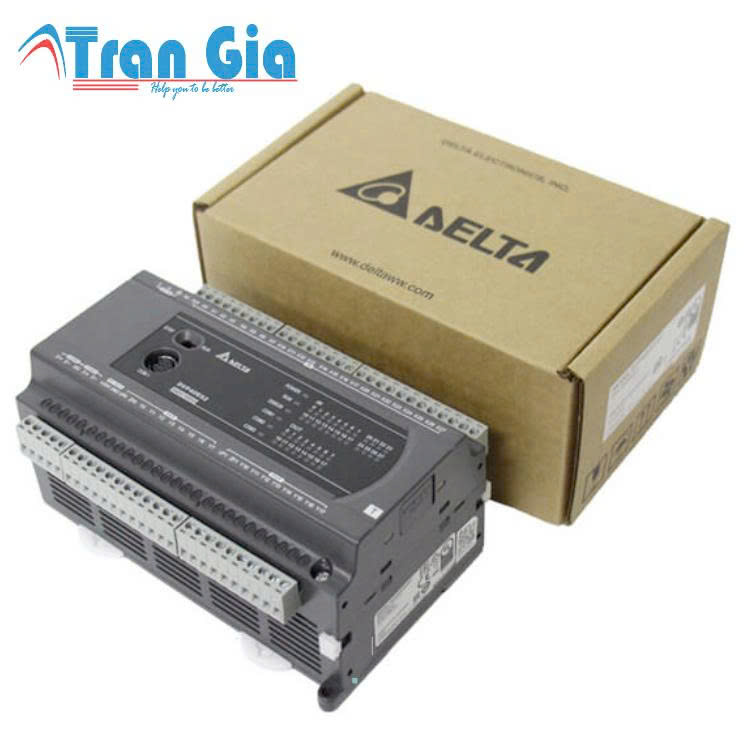

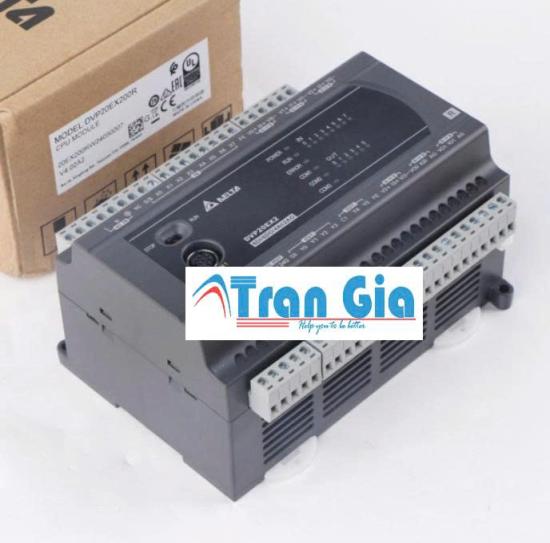

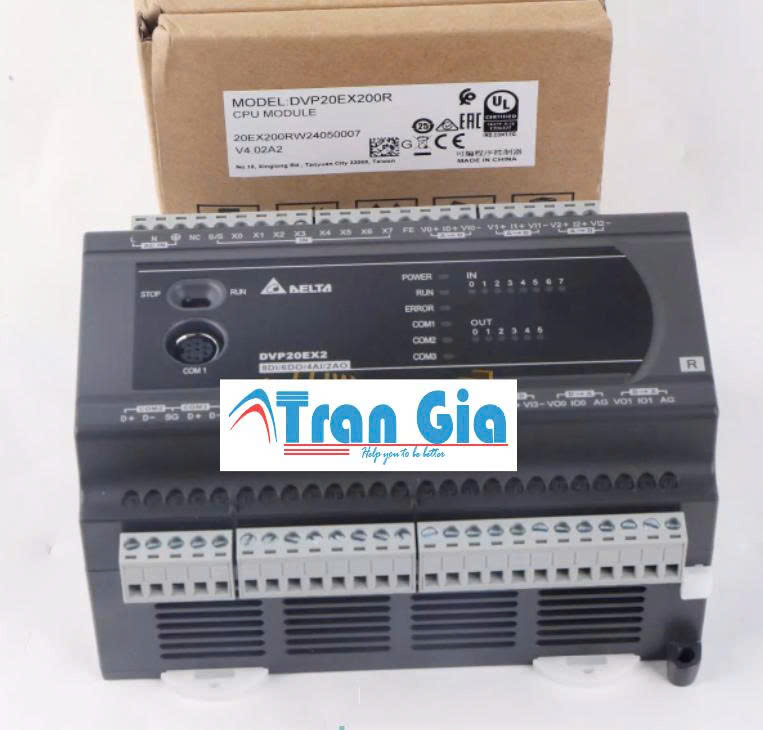

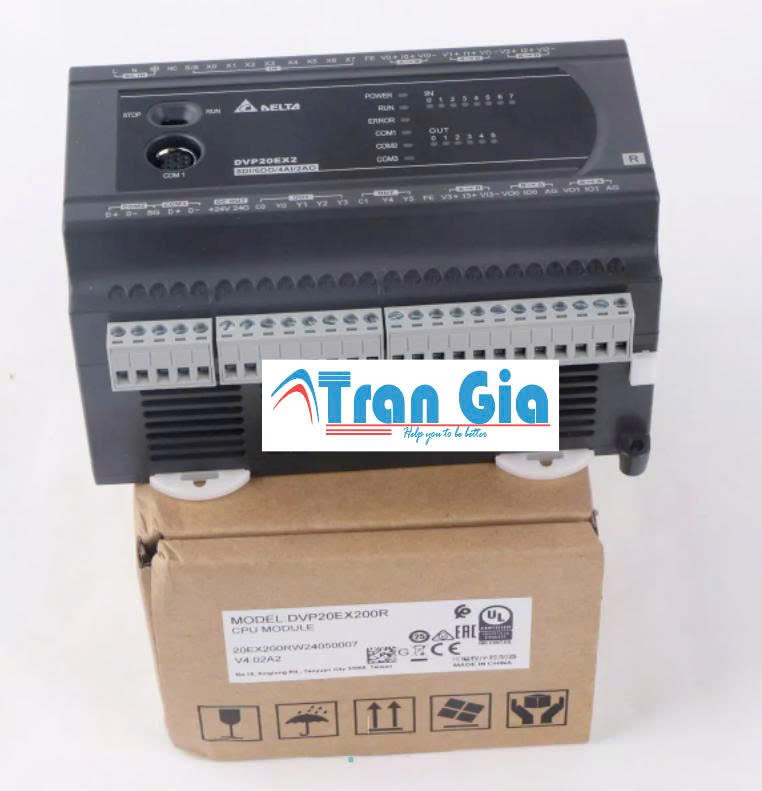

Đặc điểm nổi bật Bộ lập trình PLC Delta DVP20EX200R 8 In/6 Out Relay 220VAC

1. Nguồn cấp 220VAC tiện lợi
Hoạt động trực tiếp với nguồn điện dân dụng 220VAC, không cần thêm nguồn chuyển đổi, giúp giảm chi phí và đơn giản hóa việc lắp đặt.

2. Tích hợp sẵn ngõ vào/ra analog
PLC được tích hợp 4 ngõ vào và 2 ngõ ra analog (AI/AO), hỗ trợ đọc và điều khiển các tín hiệu như nhiệt độ, áp suất, dòng, điện áp… mà không cần module mở rộng.

3. Gọn nhẹ và dễ lắp đặt
Thiết kế nhỏ gọn, phù hợp với tủ điện công nghiệp kích thước giới hạn, dễ lắp lên thanh DIN tiêu chuẩn.

4. Khả năng xử lý nhanh
Thời gian xử lý lệnh logic cơ bản rất ngắn (~0.35 µs/lệnh), đảm bảo điều khiển nhanh chóng và chính xác cho các quá trình yêu cầu độ trễ thấp.

5. Bộ nhớ chương trình lớn
Dung lượng bộ nhớ chương trình lên tới 8.000 bước lệnh, cho phép người dùng phát triển các chương trình điều khiển phức tạp hơn.

6. Hỗ trợ truyền thông Modbus
Tích hợp cổng RS-232 và RS-485, hỗ trợ giao tiếp Modbus RTU, dễ dàng kết nối với HMI, biến tần, thiết bị đo, SCADA…

7. Có đồng hồ thời gian thực (RTC)
Tích hợp sẵn đồng hồ thời gian thực cho phép lập lịch vận hành tự động theo giờ/ngày/tháng rất thuận tiện cho các ứng dụng yêu cầu điều khiển theo thời gian.

8. Dễ lập trình và cấu hình
Sử dụng phần mềm lập trình Delta WPLSoft miễn phí, giao diện thân thiện, dễ tiếp cận kể cả với người mới bắt đầu.

Thông số kỹ thuật Bộ lập trình PLC Delta DVP20EX200R 8 In/6 Out Relay 220VAC

Hạng mục	Thông số chi tiết
Mã sản phẩm	DVP20EX200R
Nguồn cấp	100 ~ 240VAC, tần số 50/60Hz
Dải điện áp hoạt động	85 ~ 264VAC
Công suất tiêu thụ	Khoảng 17VA
Số ngõ vào số (X)	8 ngõ vào số (100 ~ 240VAC)
Số ngõ ra Relay (Y)	6 ngõ ra dạng relay (NO), tối đa 2A/ngõ
Ngõ vào Analog	4 kênh (0 ~ 10V hoặc 4 ~ 20mA, tùy cấu hình)
Ngõ ra Analog	2 kênh (0 ~ 10V hoặc 4 ~ 20mA)
Loại ngõ ra	Relay thường mở, phù hợp tải AC hoặc DC
Độ phân giải Analog	12-bit
Thời gian phản hồi	Khoảng 20ms (ngõ vào AC)
Thời gian xử lý lệnh	~0.35 µs/lệnh
Bộ nhớ chương trình	8.000 bước lệnh
Vùng nhớ dữ liệu	10.000 từ
RTC (đồng hồ thời gian thực)	Có sẵn
Cổng truyền thông	RS-232 và RS-485, hỗ trợ Modbus RTU Master/Slave
Khả năng mở rộng	Có thể mở rộng thêm I/O, module analog, truyền thông, nhiệt độ…
Kích thước (R x C x D)	130 x 90 x 60 mm
Trọng lượng	Khoảng 350g
Lắp đặt	Gắn DIN rail hoặc bắt vít
Nhiệt độ hoạt động	0 ~ 55°C
Độ ẩm cho phép	5 ~ 95% RH (không ngưng tụ)
Chống nhiễu EMC	ESD > 8kV, EFT > 2kV

Cấu tạo Bộ lập trình PLC Delta DVP20EX200R 8 In/6 Out Relay 220VAC

1. Vỏ ngoài và kích thước

Vỏ bằng nhựa cách điện, chịu nhiệt tốt, thiết kế nhỏ gọn.
Có khe thông gió để tản nhiệt.
Có ngàm cài để gắn lên thanh ray DIN tiêu chuẩn.

2. Nguồn cấp

PLC sử dụng nguồn điện AC 220V trực tiếp.
Có bộ ổn định điện áp và mạch bảo vệ quá áp bên trong.

3. Ngõ vào số (Digital Input)

Gồm 8 ngõ vào số, dùng để nhận tín hiệu từ các thiết bị như nút nhấn, công tắc, cảm biến tiệm cận, công tắc hành trình…
Điện áp hoạt động: 24VDC.

4. Ngõ ra số (Digital Output)

Gồm 6 ngõ ra relay.
Dùng để điều khiển các thiết bị như đèn, còi, cuộn dây contactor, van điện từ, relay trung gian…
Công suất chịu tải tối đa: 2A tại 250VAC hoặc 30VDC.

5. Ngõ vào/ra analog (AI/AO)

Tích hợp sẵn 4 ngõ vào analog (đọc tín hiệu 0–10V hoặc 0–20mA).
Có 2 ngõ ra analog (0–10V hoặc 4–20mA), dùng điều khiển biến tần, điều tốc, áp suất, nhiệt độ…

6. Cổng truyền thông
