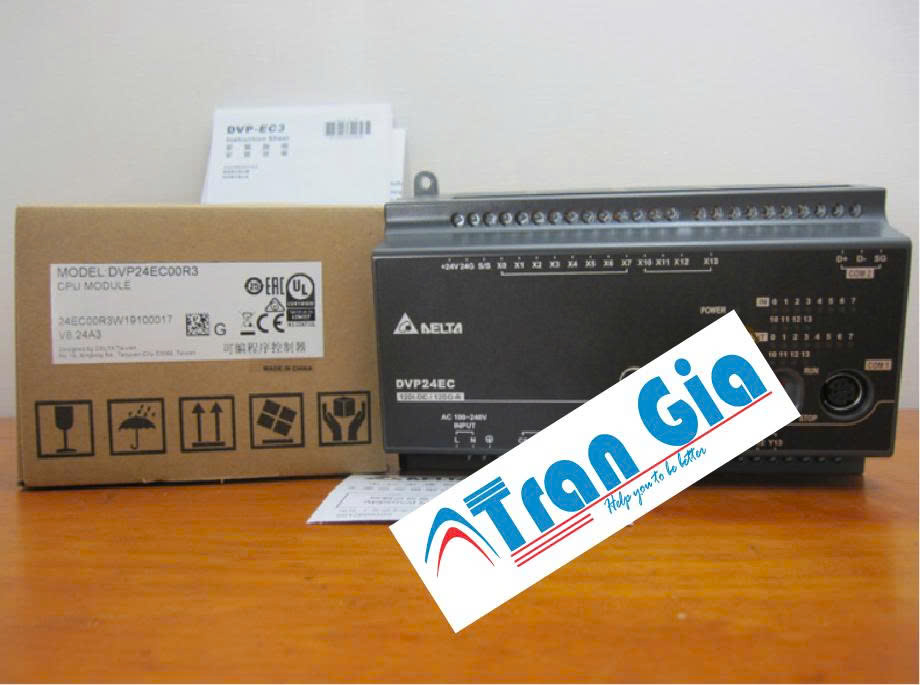

Đặc điểm nổi bật Bộ lập trình PLC Delta DVP24EC00R3 12 In/12 Out Relay 220VAC

1. Nguồn cấp 220VAC tiện lợi

• Hoạt động trực tiếp với điện lưới phổ thông 220VAC, không cần bộ đổi nguồn.

• Giúp lắp đặt nhanh chóng tại các nhà máy, xưởng sản xuất và tủ điện công nghiệp.

2. Số lượng I/O phù hợp

• Có 12 ngõ vào số và 12 ngõ ra dạng relay.

• Phù hợp với các hệ thống điều khiển quy mô vừa và nhỏ như máy đóng gói, chiết rót, băng tải…

3. Tích hợp truyền thông RS-232 và RS-485

• Có thể kết nối với HMI, SCADA, máy tính…

• Hỗ trợ chuẩn truyền thông Modbus ASCII/RTU, phổ biến trong các hệ thống điều khiển hiện đại.

4. Ngõ ra relay linh hoạt

• Điều khiển được cả tải AC và DC.

• Mỗi ngõ ra chịu tải dòng tối đa 2A, thích hợp cho nhiều loại thiết bị công nghiệp.

5. Bộ đếm tốc độ cao tích hợp sẵn

• Có sẵn 4 kênh đếm tốc độ cao mà không cần gắn thêm module.

• Ứng dụng hiệu quả trong các bài toán đếm sản phẩm, đo tốc độ, đếm xung encoder…

6. Kích thước nhỏ gọn – dễ lắp đặt

• Hỗ trợ lắp DIN rail hoặc bắt vít tủ điện.

• Thiết kế nhỏ gọn, giúp tiết kiệm không gian và dễ bố trí trong tủ điều khiển.

7. Độ bền và độ ổn định cao

• Chống nhiễu ESD (8kV), EFT (2kV).

• Hoạt động ổn định trong dải nhiệt độ từ 0°C đến 55°C.

• Được phủ lớp chống ẩm và bụi (conformal coating) cho bo mạch, phù hợp với môi trường công nghiệp.

8. Giải pháp kinh tế

• Giá thành hợp lý so với các dòng PLC khác có cùng tính năng.

• Thích hợp cho cả doanh nghiệp vừa và nhỏ hoặc hệ thống điều khiển cơ bản.

Thông số kỹ thuật Bộ lập trình PLC Delta DVP24EC00R3 12 In/12 Out Relay 220VAC

1. Nguồn cấp

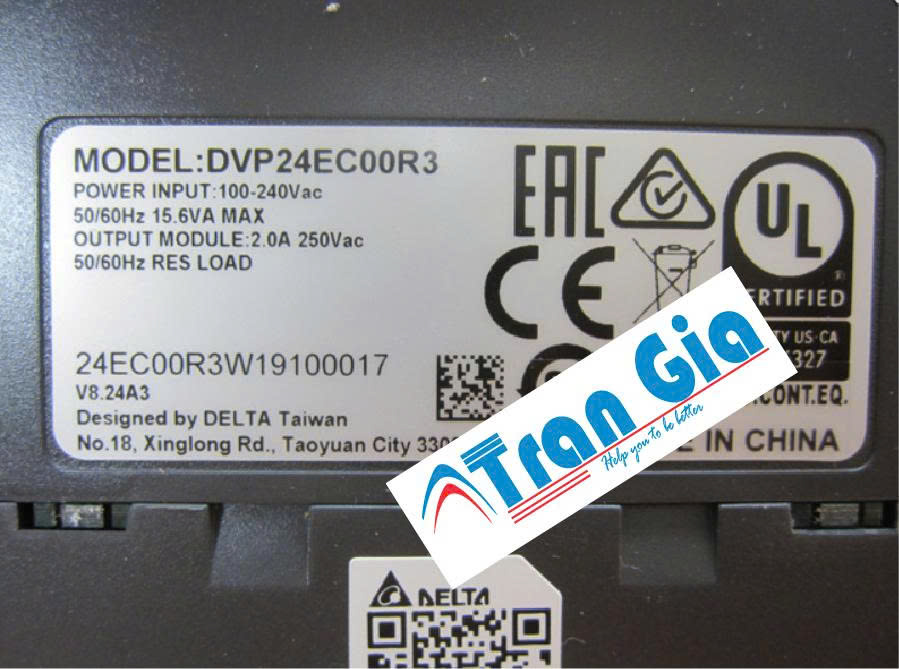

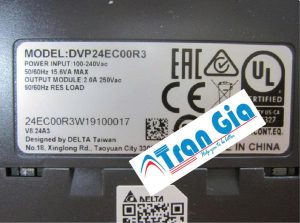

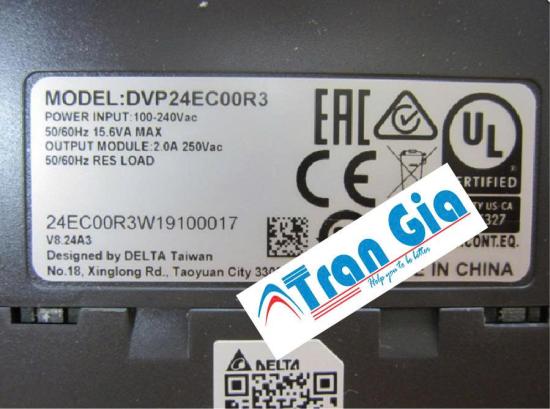

• Điện áp hoạt động: 100~240VAC (50/60Hz)

• Công suất tiêu thụ: khoảng 16VA

• Tích hợp sẵn mạch chỉnh lưu và ổn định nguồn nội bộ.

2. CPU (bộ vi xử lý trung tâm)

• Xử lý toàn bộ chương trình điều khiển theo thứ tự logic.

• Tốc độ xử lý cao, hỗ trợ lệnh cơ bản và nâng cao.

• Có khả năng lưu trữ chương trình và dữ liệu người dùng.

3. Bộ nhớ chương trình

• Dung lượng chương trình: 8.000 bước lệnh

• Vùng nhớ dữ liệu: 10.000 từ (Data Registers)

• Lưu được cả chương trình và dữ liệu sau khi mất điện (EEPROM).

4. Ngõ vào số (Digital Input)

• Số lượng: 12 ngõ vào

• Điện áp hoạt động: 100~240VAC

• Loại đầu vào: AC sink hoặc source

• Thời gian đáp ứng: khoảng 20ms

• Dùng để kết nối công tắc, cảm biến, nút nhấn…

5. Ngõ ra relay (Digital Output)

• Số lượng: 12 ngõ ra relay

• Dạng tiếp điểm: thường mở (NO)

• Điện áp tối đa: 250VAC hoặc 30VDC

• Dòng tối đa: 2A/ngõ

• Điều khiển đèn báo, motor nhỏ, cuộn hút rơ-le, còi, van điện…

6. Cổng truyền thông

• RS-232: dùng để kết nối máy tính hoặc HMI

• RS-485: giao tiếp với thiết bị Modbus RTU, SCADA

• Hỗ trợ lập trình và giám sát hệ thống từ xa.

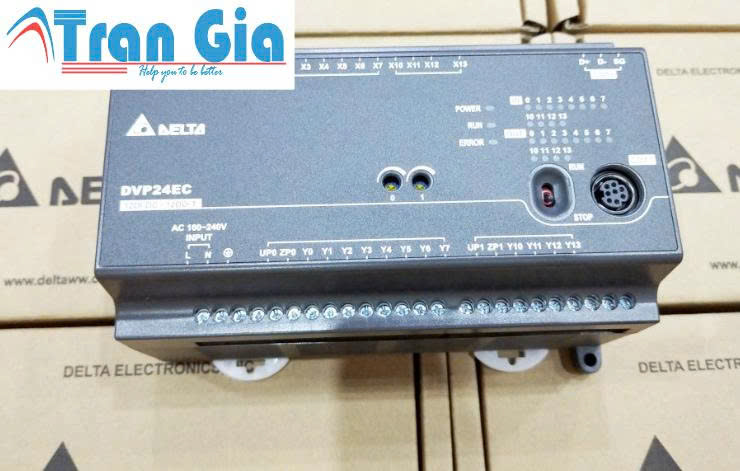

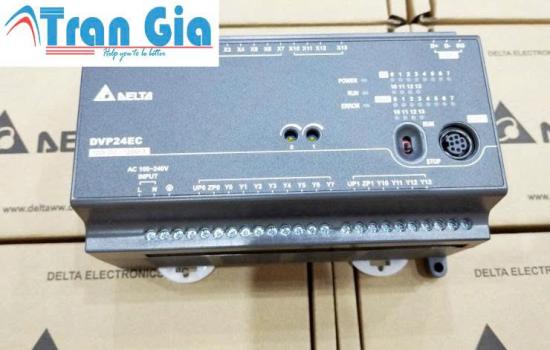

7. Đèn LED trạng thái

• LED hiển thị trạng thái RUN/STOP, lỗi (ERROR), và tín hiệu các ngõ vào/ra (X/Y).

• Giúp người dùng kiểm tra nhanh trạng thái hoạt động.

8. Cổng lập trình

• Cổng RS-232 mini-DIN để kết nối với máy tính (qua phần mềm WPLSoft hoặc ISPSoft).

• Cho phép nạp/chỉnh sửa chương trình.

9. Vỏ ngoài và kích thước

• Chất liệu: nhựa ABS chịu nhiệt và chống va đập.

• Kích thước tiêu chuẩn: 137 x 90 x 60 mm (Rộng x Cao x Dày)

• Có tai bắt vít và rãnh gài ray DIN để lắp đặt trong tủ điện.
