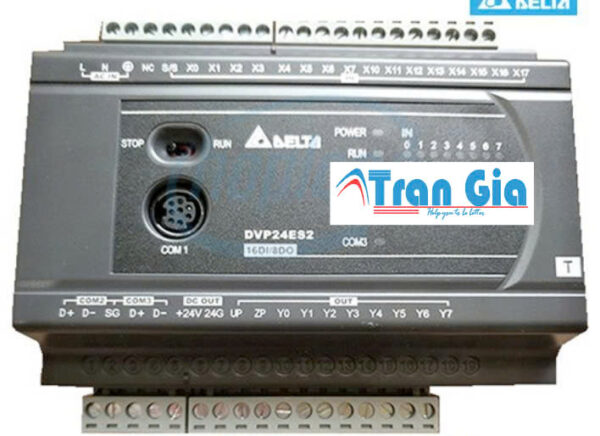

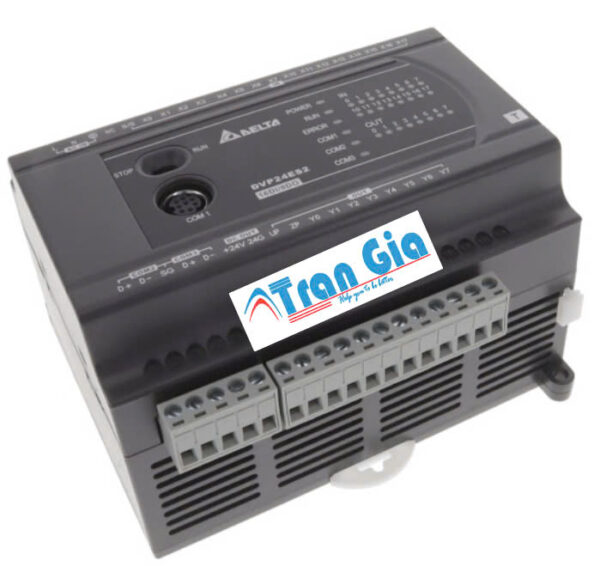

Đặc điểm nổi bật Bộ lập trình PLC Delta DVP24ES200R 12 In/12 Out Relay 220VAC

1. Thiết kế nhỏ gọn và dễ lắp đặt

Kích thước nhỏ, tiết kiệm không gian, dễ dàng tích hợp trong tủ điều khiển.
Thiết kế vỏ bảo vệ chắc chắn, chống nhiễu, phù hợp với môi trường công nghiệp khắc nghiệt.

2. Ngõ ra dạng rơle (Relay)

3. Hỗ trợ tốc độ xử lý cao

Thời gian thực thi lệnh cơ bản chỉ 0.64 μs, đảm bảo hiệu suất vượt trội trong các ứng dụng đòi hỏi xử lý nhanh.
Khả năng xử lý tín hiệu đầu vào và đầu ra chính xác, ổn định.

4. Tích hợp nhiều chức năng điều khiển

Phát xung tốc độ cao: Hỗ trợ phát xung lên đến 10 kHz, phù hợp với điều khiển động cơ bước hoặc servo.
Chức năng PID: Điều khiển các ứng dụng phức tạp như điều chỉnh nhiệt độ, áp suất, hoặc lưu lượng.

5. Khả năng mở rộng linh hoạt

Hỗ trợ kết nối với các module mở rộng I/O (số và tương tự), module nhiệt độ, và các module truyền thông khác.
Dễ dàng nâng cấp hoặc mở rộng hệ thống khi cần.

6. Truyền thông mạnh mẽ

Cổng RS-232 và RS-485:
- Giao tiếp với HMI, SCADA, máy tính, hoặc các thiết bị ngoại vi khác.
- Hỗ trợ giao thức Modbus ASCII/RTU, đảm bảo tương thích tốt với nhiều thiết bị trong công nghiệp.

7. Khả năng lưu trữ và bảo vệ dữ liệu

Bộ nhớ chương trình lên đến 16k bước lệnh, đủ để lập trình cho các ứng dụng phức tạp.
Pin dự phòng: Đảm bảo dữ liệu không bị mất khi mất nguồn.

8. Tiêu thụ năng lượng thấp

9. Tích hợp đèn LED chỉ báo

Đèn LED hiển thị trạng thái nguồn, hoạt động (RUN/STOP), và tín hiệu I/O, giúp dễ dàng giám sát trạng thái thiết bị.

10. Ứng dụng đa dạng

Phù hợp với nhiều ứng dụng công nghiệp, như:
- Máy đóng gói, máy cắt, và máy ép nhựa.
- Hệ thống xử lý nước, HVAC, và quản lý năng lượng.
- Điều khiển băng tải, hệ thống đèn tín hiệu, và robot công nghiệp.

Thông số kỹ thuật Bộ lập trình PLC Delta DVP24ES200R 12 In/12 Out Relay 220VAC

Thông số	Giá trị
Model	DVP24ES200R
Dòng sản phẩm	DVP-ES2 Series
Nguồn cấp	100 ~ 240VAC, 50/60Hz
Công suất tiêu thụ	22VA
Số lượng ngõ vào số (DI)	12 kênh (DC 24V, loại Sink/Source)
Số lượng ngõ ra số (DO)	12 kênh Relay
Loại ngõ ra	Relay (NO contact)
Dòng tải tối đa (Relay)	2A tại 30VDC / 250VAC
Thời gian đáp ứng Relay	~10ms
Tách cách ly ngõ vào/ra	Quang điện
Tốc độ đáp ứng ngõ vào	Thường: 10 ~ 15ms X0~X3: hỗ trợ tốc độ cao 10kHz
Bộ nhớ chương trình	16,000 steps
Bộ nhớ dữ liệu (Data Registers)	10,000 words
Cổng truyền thông	RS-232 x1 (COM1), RS-485 x1 (COM2 – hỗ trợ Modbus RTU)
Phần mềm lập trình	WPLSoft hoặc ISPSoft
Ngôn ngữ lập trình	Ladder Diagram (LD)
Kích thước (WxHxD)	130 x 90 x 60 mm
Trọng lượng	~400g
Nhiệt độ hoạt động	0 ~ 55°C
Lắp đặt	Thanh DIN rail hoặc bắt vít
Mở rộng I/O	Hỗ trợ mở rộng module I/O và module truyền thông Delta (DVP-SL, DVP-SC…)

1. CPU (Bộ xử lý trung tâm)

2. Bộ nhớ (Memory)

Dung lượng chương trình: 16k bước lệnh, đủ để xây dựng các chương trình điều khiển phức tạp.
Tích hợp bộ nhớ để lưu trữ dữ liệu tạm thời hoặc các giá trị cài đặt.

3. Ngõ vào/ra số (Digital I/O)

Tổng số I/O: 24 kênh, gồm:
- 16 ngõ vào số (DI): Kết nối với các thiết bị đầu vào như nút nhấn, công tắc, cảm biến, hoặc tín hiệu từ các thiết bị khác.
- 8 ngõ ra số (DO): Điều khiển các thiết bị như đèn báo, rơle, van điện từ hoặc động cơ.
Ngõ ra dạng Rơle (Relay): Phù hợp với nhiều loại tải khác nhau, từ tải điện áp thấp đến cao.

4. Giao tiếp truyền thông

Cổng RS-232: Kết nối với máy tính hoặc HMI để lập trình và giám sát.
Cổng RS-485: Hỗ trợ giao tiếp Modbus ASCII/RTU, cho phép kết nối với các thiết bị ngoại vi khác như biến tần, cảm biến, hoặc hệ thống SCADA.

5. Bộ cấp nguồn (Power Supply)

Nguồn cấp: 24VDC, đảm bảo cung cấp điện năng ổn định cho thiết bị hoạt động.

6. Đèn LED chỉ báo trạng thái

Các đèn LED hiển thị trạng thái hoạt động của PLC, bao gồm:
- Nguồn (Power): Báo hiệu PLC đang được cấp nguồn.
- RUN/STOP: Cho biết trạng thái hoạt động của PLC.
- Ngõ vào/ra: Hiển thị tín hiệu đầu vào và đầu ra đang hoạt động.

7. Cổng mở rộng

Cho phép kết nối với các module mở rộng như:
- Module analog (AI/AO) để xử lý tín hiệu tương tự.
- Module nhiệt độ (Thermocouple, RTD).
- Module truyền thông bổ sung nếu cần.

8. Pin dự phòng

9. Kích thước và thiết kế vỏ

Thiết kế nhỏ gọn, dễ lắp đặt trong không gian hạn chế.
Vỏ bảo vệ chắc chắn, khả năng chống nhiễu tốt, phù hợp với môi trường công nghiệp.

10. Tích hợp tính năng đặc biệt

Phát xung tốc độ cao: Hỗ trợ phát xung điều khiển động cơ bước hoặc servo.
Điều khiển PID: Tích hợp sẵn để xử lý các ứng dụng như điều chỉnh nhiệt độ, lưu lượng hoặc áp suất.
