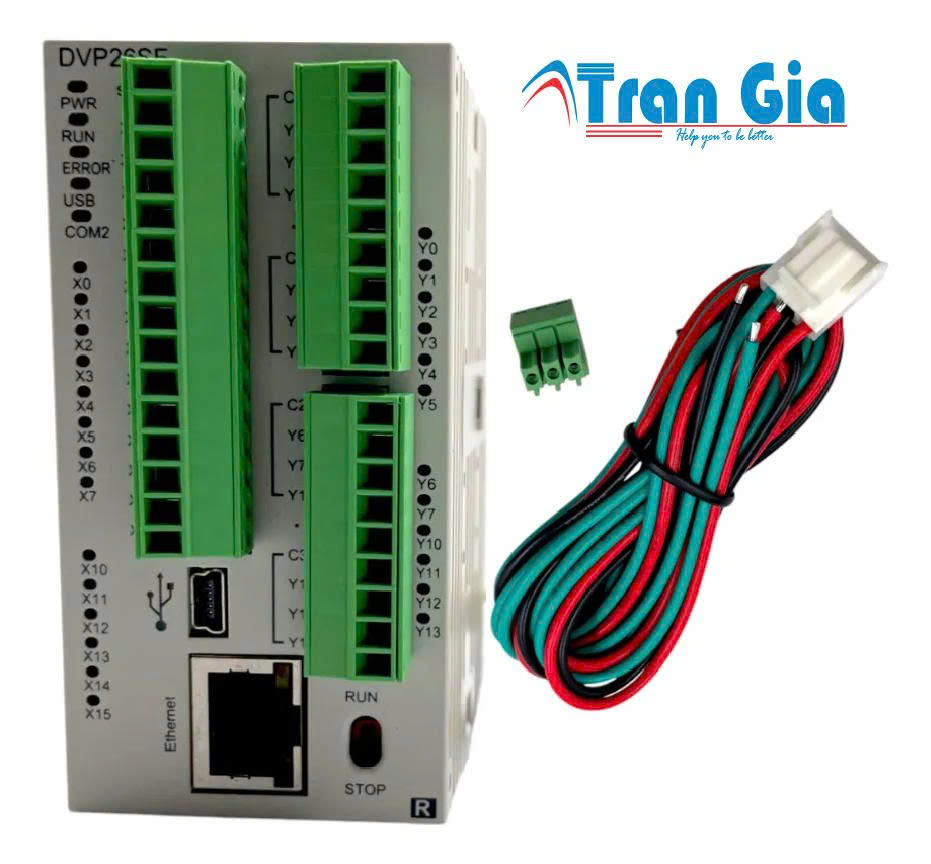

Đặc điểm nổi bật Bộ lập trình PLC Delta DVP26SE11T 14 In/12 Out Transistor 24VDC

Tốc độ xử lý cao
– CPU tốc độ nhanh, đảm bảo xử lý lệnh logic, ngắt và phát xung chính xác trong thời gian thực.
Ngõ ra Transistor hỗ trợ phát xung tốc độ cao
– Hỗ trợ phát xung (Pulse Output) lên đến 100kHz, lý tưởng để điều khiển servo hoặc step motor trong các ứng dụng định vị, cắt định chiều dài, hoặc điều khiển tốc độ.
Truyền thông mạnh mẽ, tích hợp sẵn Ethernet
– Hỗ trợ đồng thời nhiều chuẩn truyền thông: Modbus TCP/IP, Modbus RTU, dễ dàng kết nối với HMI, SCADA, hoặc mạng hệ thống công nghiệp.
Bộ đếm tốc độ cao (High-Speed Counter)
– Hỗ trợ đến 6 bộ đếm tốc độ cao (100kHz) giúp PLC có khả năng xử lý tín hiệu encoder hoặc sensor tốc độ cao.
Khả năng mở rộng linh hoạt
– Dễ dàng mở rộng thêm module I/O số, analog, module nhiệt độ, truyền thông CANopen, Profibus, v.v…
Đầy đủ cổng kết nối
– Tích hợp sẵn Ethernet, RS-485 (COM1 & COM2) và USB lập trình, giúp kết nối và cấu hình linh hoạt.
Đồng hồ thời gian thực (RTC) tích hợp sẵn
– Hỗ trợ điều khiển theo thời gian thực (ví dụ: điều khiển hệ thống chiếu sáng, tưới tiêu, đóng gói theo ca…).
Dung lượng bộ nhớ lớn
– Chương trình lên đến 64k steps, bộ nhớ dữ liệu rộng cho các ứng dụng phức tạp.
Phần mềm lập trình miễn phí và dễ dùng
– Hỗ trợ WPLSoft và ISPSoft, giao diện thân thiện, hỗ trợ nhiều ngôn ngữ lập trình: Ladder, ST, SFC, IL.

Thông số kỹ thuật Bộ lập trình PLC Delta DVP26SE11T 14 In/12 Out Transistor 24VDC

Thông số	Giá trị / Mô tả
Model	DVP26SE11T
Nguồn cấp	24VDC (20.4 ~ 28.8VDC)
Số ngõ vào số	14 kênh (X0 ~ X13), cách ly quang
Số ngõ ra số	12 kênh Transistor (Y0 ~ YB), loại Sink/Source tùy phiên bản
Dòng tải tối đa (ngõ ra)	0.5A/kênh, tổng tải nhóm không vượt quá 4A
Tốc độ phản hồi ngõ ra	Tối đa 100kHz (ngõ ra phát xung), 1kHz (ngõ ra thường)
Ngõ ra phát xung (Pulse)	Có – tối đa 2 trục (100kHz)
Bộ đếm tốc độ cao	Có – tối đa 6 bộ đếm, tốc độ đến 100kHz
Cổng truyền thông	Ethernet (Modbus TCP), COM1/COM2 RS-485 (Modbus RTU)
Cổng lập trình	USB mini-B
Bộ nhớ chương trình	64k steps
Bộ nhớ dữ liệu (Data Reg.)	10.000 từ (words)
Đồng hồ thời gian thực (RTC)	Có sẵn
Ngôn ngữ lập trình	Ladder (LD), STL, SFC, IL, ST
Phần mềm lập trình	ISPSoft hoặc WPLSoft (miễn phí)
Nhiệt độ hoạt động	0°C ~ 55°C
Kích thước	Khoảng 150 x 90 x 60 mm
Lắp đặt	Gắn thanh DIN hoặc bắt vít
Mở rộng	Hỗ trợ module mở rộng số, analog, nhiệt độ, truyền thông (CANopen, Profibus…)

Cấu tạo Bộ lập trình PLC Delta DVP26SE11T 14 In/12 Out Transistor 24VDC

1. Nguồn cấp điện (Power Supply)

Nguồn vào: 24VDC.
Đầu nối nguồn nằm ở cạnh trên hoặc dưới PLC, với đầu cắm vặn vít (terminal block).
Có đèn LED báo nguồn.

2. Ngõ vào số (Digital Inputs)

Gồm 14 ngõ vào số (X0 đến X13).
Cách ly quang điện để chống nhiễu tín hiệu.
Dễ dàng kết nối cảm biến, công tắc hành trình, nút nhấn…

3. Ngõ ra số loại Transistor (Digital Transistor Outputs)

Có 12 ngõ ra transistor (Y0 đến YB).
Thích hợp điều khiển tải DC như: đèn, relay trung gian, mô-đun điều khiển, motor DC…
Hỗ trợ phát xung tốc độ cao để điều khiển servo, stepper.

4. Đèn LED chỉ thị trạng thái
