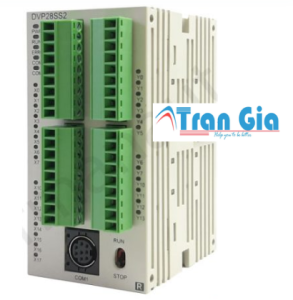

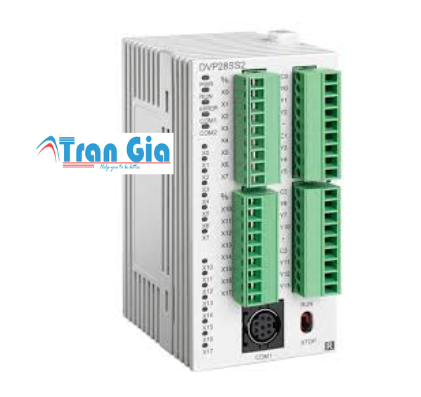

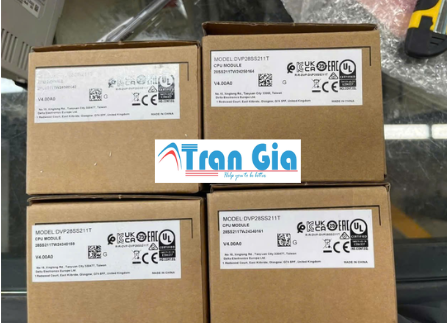

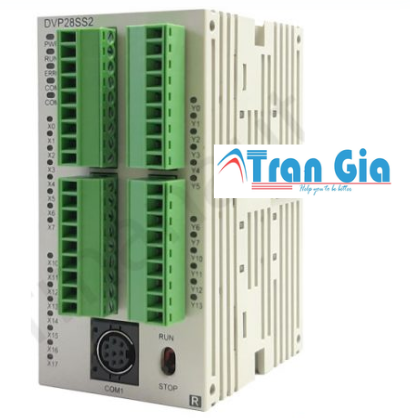

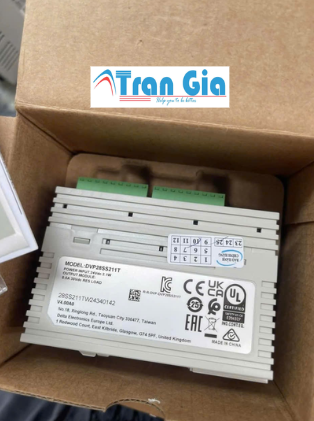

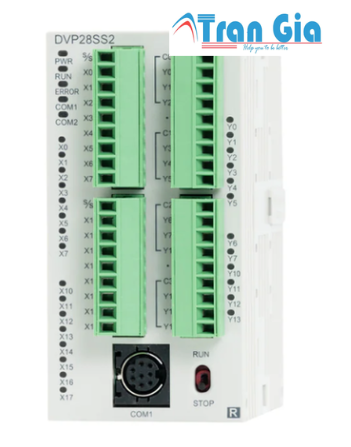

Đặc điểm nổi bật Bộ lập trinh PLC Delta DVP28SS211T 16 In/12 Out Transistor 24VDC

1. Khả năng mở rộng cao

Mở rộng I/O linh hoạt: PLC này hỗ trợ mở rộng I/O thông qua các mô-đun bổ sung, cho phép người dùng dễ dàng tăng cường khả năng điều khiển và giám sát cho các hệ thống phức tạp.
Hỗ trợ giao tiếp Modbus RTU: Giúp kết nối với các thiết bị khác như HMI, SCADA, hoặc các PLC khác, mang lại khả năng tích hợp và điều khiển từ xa.

2. Các cổng giao tiếp mạnh mẽ

Cổng RS-232 và RS-485: Tích hợp cổng giao tiếp RS-232 và RS-485 giúp dễ dàng kết nối với các thiết bị ngoại vi, cho phép truyền tải dữ liệu nhanh chóng và đáng tin cậy trong các mạng công nghiệp.
Cổng Ethernet (Tuỳ chọn): Một số phiên bản có hỗ trợ cổng Ethernet giúp kết nối PLC với mạng LAN hoặc Internet, phục vụ cho việc giám sát và điều khiển từ xa qua giao thức TCP/IP.

3. Điều khiển analog và kỹ thuật số

Đầu vào và đầu ra analog: PLC DVP28SS211T hỗ trợ điều khiển tín hiệu analog cho các ứng dụng như điều khiển nhiệt độ, áp suất, lưu lượng và các thông số biến thiên khác trong các hệ thống tự động.
Đầu vào và đầu ra kỹ thuật số: Tích hợp đầu vào/ra kỹ thuật số để điều khiển các thiết bị đơn giản như công tắc, cảm biến và các thiết bị đóng cắt.

4. Chế độ điều khiển PID

Chế độ điều khiển PID tích hợp: PLC này hỗ trợ chế độ điều khiển PID, giúp duy trì ổn định cho các quy trình điều khiển nhiệt độ, áp suất, lưu lượng và các thông số quan trọng khác, làm cho hệ thống tự động hóa hoạt động chính xác và hiệu quả.

5. Bộ vi xử lý hiệu suất cao

Vi xử lý nhanh và mạnh mẽ: Bộ vi xử lý của DVP28SS211T giúp nó có khả năng xử lý tín hiệu nhanh chóng, đảm bảo điều khiển chính xác và ổn định trong suốt quá trình vận hành.
Bộ nhớ lớn: Với bộ nhớ chương trình và bộ nhớ dữ liệu đủ lớn, PLC này có thể xử lý các chương trình điều khiển phức tạp và lưu trữ các dữ liệu liên quan đến hoạt động hệ thống.

6. Tính bảo mật và ổn định cao

Chống nhiễu điện từ: PLC DVP28SS211T được thiết kế với khả năng chống nhiễu, giúp hoạt động ổn định trong môi trường công nghiệp, nơi có nhiều thiết bị điện từ và nhiễu tín hiệu.
Bảo vệ quá tải và ngắn mạch: Được trang bị các tính năng bảo vệ để ngăn ngừa các sự cố do quá tải hoặc ngắn mạch, giúp bảo vệ các thành phần và tăng độ bền của hệ thống.

7. Tính linh hoạt và dễ sử dụng

Cấu hình đơn giản: Việc lập trình và cấu hình cho DVP28SS211T khá đơn giản và dễ dàng với phần mềm lập trình Delta, giúp người dùng tiết kiệm thời gian và nâng cao hiệu quả công việc.
Tích hợp nhiều chức năng: PLC này tích hợp nhiều tính năng như lập trình điều khiển logic, điều khiển PID, điều khiển chuyển động, giúp tiết kiệm không gian và giảm số lượng thiết bị cần sử dụng trong hệ thống.

8. Ứng dụng đa dạng

Phù hợp với các ngành công nghiệp: DVP28SS211T được sử dụng rộng rãi trong các ứng dụng công nghiệp như điều khiển băng tải, điều khiển máy móc, tự động hóa trong nhà máy sản xuất, điều khiển hệ thống HVAC, và nhiều hệ thống tự động khác.

9. Chi phí hợp lý

Giá cả cạnh tranh: Với tính năng và hiệu suất cao, PLC DVP28SS211T cung cấp một giải pháp tự động hóa với chi phí hợp lý, phù hợp với các doanh nghiệp có ngân sách hạn chế nhưng vẫn cần một giải pháp điều khiển hiệu quả.

Thông số kỹ thuật Bộ lập trinh PLC Delta DVP28SS211T 16 In/12 Out Transistor 24VDC

Hạng mục	Thông số kỹ thuật
Mã sản phẩm	DVP28SS211T
Dòng PLC	DVP-SS2 Series
Nguồn cấp	24VDC (dải: 20.4 – 28.8VDC)
Công suất tiêu thụ	Khoảng 3.5W
Số ngõ vào số (DI)	16 điểm (24VDC, Sink/Source tùy chọn)
Số ngõ ra số (DO)	12 điểm Transistor (loại NPN)
Tải ngõ ra	0.5A/point, 1.2A/chung, điện áp tối đa 30VDC
Thời gian đáp ứng ngõ ra	ON: < 0.1ms, OFF: < 0.1ms
Thời gian xử lý lệnh cơ bản	0.35 µs/instruction
Bộ nhớ chương trình	8K steps
Bộ nhớ dữ liệu (D register)	5,000 words
Cổng truyền thông	1 cổng RS-232, 1 cổng RS-485 (Modbus RTU/ASCII Master/Slave)
Hỗ trợ mở rộng I/O	Tối đa 8 module (238 điểm I/O)
Tích hợp RTC (đồng hồ thời gian thực)	Có sẵn
Cách ly tín hiệu	Cách ly quang giữa I/O và CPU
Ngôn ngữ lập trình	Ladder Diagram (LD), Instruction List (IL)
Phần mềm lập trình	WPLSoft (chính), hỗ trợ bởi ISPSoft (giới hạn)
Kích thước (WxHxD)	Khoảng 160 x 90 x 60 mm
Trọng lượng	~350g
Nhiệt độ hoạt động	0 ~ 55°C

Cấu tạo Bộ lập trinh PLC Delta DVP28SS211T 16 In/12 Out Transistor 24VDC

1. Bộ vi xử lý (CPU)

Bộ vi xử lý là phần quan trọng nhất của PLC, giúp xử lý tất cả các tín hiệu và điều khiển các thiết bị ngoại vi. CPU của DVP28SS211T có khả năng xử lý nhanh chóng và chính xác, đảm bảo các hoạt động của hệ thống được thực hiện đúng theo chương trình đã lập trình.

2. Cổng giao tiếp

Cổng RS-232 và RS-485: Cổng giao tiếp này giúp PLC kết nối với các thiết bị ngoại vi như máy tính, HMI, các PLC khác hoặc các thiết bị điều khiển mạng. Cổng này hỗ trợ giao thức Modbus RTU, cho phép PLC dễ dàng kết nối và truyền tải dữ liệu với các hệ thống giám sát và điều khiển.
Cổng Ethernet (tuỳ chọn): Cổng Ethernet (nếu có) giúp kết nối PLC với mạng LAN hoặc Internet, phục vụ cho việc giám sát và điều khiển từ xa qua giao thức TCP/IP.

3. Module đầu vào/đầu ra (I/O Modules)

Đầu vào kỹ thuật số (Digital Inputs): DVP28SS211T hỗ trợ các đầu vào kỹ thuật số để nhận tín hiệu từ các công tắc, nút nhấn, cảm biến v.v., và chuyển đổi chúng thành tín hiệu điều khiển cho các thiết bị khác.
Đầu ra kỹ thuật số (Digital Outputs): Các đầu ra kỹ thuật số dùng để điều khiển các thiết bị như rơle, van, động cơ, v.v.
Đầu vào analog (Analog Inputs): PLC này cũng có các đầu vào analog để nhận tín hiệu từ các cảm biến đo lường như nhiệt độ, áp suất, lưu lượng v.v.
Đầu ra analog (Analog Outputs): Đầu ra analog giúp điều khiển các thiết bị yêu cầu tín hiệu analog như van điều chỉnh, bơm, v.v.

4. Bộ nhớ

Bộ nhớ chương trình (Program Memory): DVP28SS211T có bộ nhớ đủ lớn để lưu trữ các chương trình điều khiển và các dữ liệu liên quan. Bộ nhớ này giúp chương trình hoạt động ổn định và hiệu quả.
Bộ nhớ dữ liệu (Data Memory): Bộ nhớ này lưu trữ các giá trị và trạng thái trong quá trình điều khiển, bao gồm giá trị cảm biến, thông số hệ thống, v.v.

5. Chế độ điều khiển

Chế độ điều khiển PID (Proportional-Integral-Derivative): PLC DVP28SS211T tích hợp chức năng điều khiển PID để duy trì sự ổn định của các hệ thống tự động, như điều khiển nhiệt độ, áp suất, hoặc lưu lượng trong các ứng dụng công nghiệp.

6. Màn hình hiển thị (Tuỳ chọn)

Màn hình hiển thị LCD: Một số phiên bản PLC có thể đi kèm với màn hình LCD để hiển thị thông tin trạng thái hoặc thông số, giúp người dùng theo dõi và điều chỉnh các tham số của hệ thống một cách trực quan.

7. Nguồn cung cấp

Nguồn cấp: DVP28SS211T yêu cầu nguồn DC để hoạt động. Đầu vào nguồn DC thường có các mức điện áp tiêu chuẩn như 24V DC, tùy thuộc vào yêu cầu của hệ thống.

8. Các cổng kết nối mở rộng

Cổng mở rộng I/O: Ngoài các module I/O tích hợp sẵn, PLC DVP28SS211T còn hỗ trợ các cổng mở rộng để kết nối thêm các mô-đun I/O khác như mô-đun đầu vào/ra nhiệt độ, mô-đun analog, mô-đun điều khiển động cơ, giúp mở rộng khả năng và tính linh hoạt của hệ thống.

9. Khả năng mở rộng

Mở rộng I/O: PLC này có thể mở rộng để hỗ trợ nhiều đầu vào/đầu ra hơn, phù hợp với các ứng dụng công nghiệp có yêu cầu cao về số lượng thiết bị kết nối.
Mở rộng thông qua Modbus: Mở rộng chức năng thông qua các kết nối Modbus RTU, giúp hệ thống hoạt động linh hoạt và dễ dàng tích hợp với các thiết bị khác.

10. Các tính năng bảo vệ

Bảo vệ quá tải và ngắn mạch: PLC này được trang bị các tính năng bảo vệ giúp ngăn ngừa hư hỏng do quá tải hoặc ngắn mạch, đảm bảo hệ thống hoạt động ổn định và an toàn.
Chống nhiễu điện từ: DVP28SS211T có khả năng chống nhiễu điện từ, giúp hoạt động ổn định trong môi trường công nghiệp có nhiều thiết bị điện từ.
