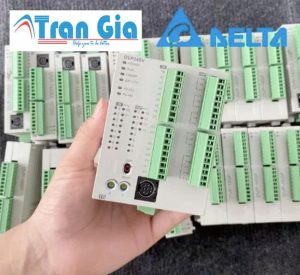

Đặc điểm nổi bật Bộ lập trình PLC Delta DVP28SV11T 16 In/12 Out Transistor 24VDC

Hiệu suất xử lý vượt trội:
- Tốc độ xử lý nhanh: Tốc độ thực hiện lệnh cơ bản chỉ 0.24 μS/bước lệnh, giúp đáp ứng nhanh chóng các yêu cầu điều khiển thời gian thực và xử lý các tác vụ phức tạp hiệu quả.
- Dung lượng bộ nhớ lớn: Bộ nhớ chương trình lên đến 30K Steps và 12K Words cho thanh ghi dữ liệu, cho phép lưu trữ các chương trình phức tạp và dữ liệu lớn.
Khả năng điều khiển chuyển động tốc độ cao (High-Speed Motion Control):
- Phát xung tốc độ cao: Tích hợp 4 ngõ ra phát xung tốc độ cao lên đến 200kHz (Y0, Y2, Y4, Y6), rất lý tưởng để điều khiển động cơ servo, động cơ bước (stepper motor) trong các ứng dụng điều khiển vị trí chính xác và tốc độ cao như máy cắt, máy đóng gói, robot…
- Nội suy (Interpolation): Hỗ trợ các chức năng nội suy tuyến tính và nội suy đường cong, giúp điều khiển chuyển động mượt mà và chính xác hơn cho các ứng dụng đa trục.
- Ngõ vào/bộ đếm tốc độ cao: Tích hợp 4 ngõ vào tốc độ cao (2 điểm 200kHz và 2 điểm 20kHz) và khả năng đếm xung tốc độ cao lên đến 200kHz, phục vụ cho việc đọc tín hiệu từ encoder hoặc các cảm biến tốc độ cao.
Khả năng mở rộng linh hoạt:
- Mở rộng I/O: Có thể mở rộng tối đa lên đến 512 điểm I/O, đáp ứng các ứng dụng có số lượng đầu vào/đầu ra lớn.
- Hỗ trợ module đa dạng: Cho phép gắn các module mở rộng cả bên trái và bên phải, bao gồm các module Analog I/O (DVP04AD-S, DVP04DA-S), module nhiệt độ (DVP04PT-S, DVP04TC-S), module Loadcell (DVP02LC-S), và các module truyền thông đặc biệt khác (Ethernet, DeviceNet, ProfiBus…).
Truyền thông mạnh mẽ:
- Tích hợp nhiều cổng truyền thông: Tích hợp sẵn 3 cổng COM: 1 cổng RS-232 và 2 cổng RS-485, hoạt động độc lập.
- Hỗ trợ đa giao thức: Tương thích với chuẩn truyền thông MODBUS ASCII/RTU, cho phép kết nối dễ dàng với các thiết bị khác như màn hình HMI, biến tần, các PLC khác và hệ thống SCADA.
Tính năng đặc biệt và bảo vệ:
- Đồng hồ thời gian thực (RTC): Tích hợp RTC, cho phép lập lịch vận hành thiết bị theo thời gian thực, ghi nhận sự kiện, hoặc điều khiển theo chu kỳ ngày/đêm.
- Bảo vệ chương trình: Cung cấp chức năng tự động sao lưu chương trình và dữ liệu (ngay cả khi hết pin) và chức năng sao chép thứ hai để bảo vệ chương trình nguồn và tài sản trí tuệ với 4 cấp độ mật khẩu.
- Chống nhiễu tốt: Thiết kế để hoạt động ổn định trong môi trường công nghiệp có nhiều nhiễu điện từ.
Phần mềm lập trình thân thiện:
- Sử dụng phần mềm WPLSoft hoặc ISPSoft của Delta, với giao diện trực quan, dễ sử dụng, hỗ trợ nhiều lệnh lập trình đa dạng từ logic cơ bản đến các hàm toán học phức tạp và xử lý tín hiệu.

Thông số kỹ thuật Bộ lập trình PLC Delta DVP28SV11T 16 In/12 Out Transistor 24VDC

Mục	Thông số
I/O tích hợp	16 đầu vào kỹ thuật số, 12 đầu ra transistor (NPN)
Tổng I/O mở rộng tối đa	Hỗ trợ đến 512 điểm với module mở rộng
Điện áp cấp	24 VDC (20.4 – 28.8 V), kiến tạo với chống cực ngược
Dòng khởi động (inrush)	~2.2 A @ 24 VDC
Công suất tiêu thụ	Khoảng 6 W
Main CPU	32‑bit + dual-ASIC processor; tốc độ lệnh cơ bản ~0.24 μs
Dung lượng chương trình	Khoảng 30 000 bước & 12 000 từ dữ liệu
Bộ nhớ chương trình	~16 K steps (SV series); hoặc 30k (SV2)
Đồng hồ thuật toán (RTC)	Pin Li-ion tích hợp, duy trì dữ liệu ~12 tháng; sạc trong 24h
Chịu nhiễu & an toàn	Tuân IEC 61131‑2/EFT/RS/ESD; Cách điện I/O >5 MΩ
Môi trường hoạt động	Nhiệt độ: 0–55 °C; Độ ẩm: 50–95% RH
Kích thước & lắp đặt	~70 mm (R), 60 mm (S), 90 mm (C) – phiên bản điển hình DIN-Rail; nặng ~240 g
Giao tiếp	1×RS-232, 1×RS-485 (có thể là COM1/COM2), Ethernet (tùy phiên bản SV2)
Ngõ ra xung nhanh & bộ đếm	4 kênh xuất xung 200 kHz; hỗ trợ 2 bộ đếm 200 kHz + 2 bộ đếm 20 kHz
Phương thức lập trình	Ladder, SFC, instruction list; hỗ trợ nội suy linear/arc; 16 ngắt ngoài
Chức năng bảo mật	Tự động backup khi pin yếu; sao lưu dự phòng; bảo vệ nhiều cấp mật khẩu

Cấu tạo Bộ lập trình PLC Delta DVP28SV11T 16 In/12 Out Transistor 24VDC

1. Vỏ ngoài (Casing)

Chất liệu: Thường làm bằng nhựa ABS hoặc vật liệu cách điện có độ bền cao, chống cháy, giúp bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động cơ học.
Thiết kế: Dạng hộp chữ nhật, có các khe tản nhiệt để đảm bảo hoạt động ổn định. Mặt trước thường có đèn báo trạng thái, cổng giao tiếp và các khối terminal cho kết nối I/O.
Gắn kết: Có sẵn các rãnh hoặc lỗ để gắn lên thanh DIN rail trong tủ điện, giúp lắp đặt dễ dàng và gọn gàng.

2. Các khối đầu vào/đầu ra (Input/Output Terminals)

Đây là phần kết nối PLC với thế giới bên ngoài:

Đầu vào số (Digital Inputs – 16 điểm):
- Các terminal screw-type (kiểu vặn vít) hoặc push-in (kiểu nhấn) để kết nối các tín hiệu từ cảm biến, nút nhấn, công tắc giới hạn, hoặc các tín hiệu ON/OFF khác.
- Điện áp hoạt động: 24VDC, là tiêu chuẩn công nghiệp.
- Được thiết kế với mạch cách ly quang (optical isolation) để bảo vệ mạch điều khiển bên trong khỏi nhiễu và điện áp quá mức từ bên ngoài.
Đầu ra số (Digital Outputs – 12 điểm loại Transistor):
- Các terminal tương tự để kết nối với các thiết bị chấp hành như relay, cuộn dây contactor, đèn báo, hoặc đầu vào của các thiết bị khác (ví dụ: biến tần).
- Loại Transistor (NPN/PNP): Đây là đặc điểm quan trọng của DVP28SV11T. Đầu ra transistor (thường là loại NPN hoặc PNP) cho phép chuyển mạch các thiết bị với tốc độ cao và tuổi thọ cao do không có bộ phận cơ khí chuyển động (như relay). Điều này lý tưởng cho các ứng dụng điều khiển động cơ bước/servo, hoặc các solenoid yêu cầu tốc độ đóng/ngắt nhanh.
- Điện áp hoạt động: 24VDC.
- Cũng có mạch cách ly để bảo vệ.

3. Bộ xử lý trung tâm (CPU – Central Processing Unit)

Đây là “bộ não” của PLC:

Vi xử lý (Microprocessor/Microcontroller): Thực hiện các lệnh trong chương trình người dùng, xử lý logic, tính toán, và quản lý các hoạt động I/O. PLC Delta DVP-SV/SV2 sử dụng CPU hiệu suất cao để đạt được tốc độ xử lý nhanh.
Bộ nhớ (Memory):
- Bộ nhớ chương trình (Program Memory): Lưu trữ chương trình người dùng (Ladder Logic, Function Block Diagram…). DVP28SV11T có dung lượng lớn (30K Steps).
- Bộ nhớ dữ liệu (Data Memory/Data Registers): Lưu trữ các giá trị biến, trạng thái I/O, giá trị thời gian, bộ đếm, và các dữ liệu tạm thời khác (12K Words).
- Bộ nhớ hệ thống (System Memory): Chứa firmware và các chương trình điều hành của PLC.
- Thường sử dụng bộ nhớ Flash ROM hoặc EEPROM cho chương trình và RAM có pin dự phòng cho dữ liệu, đảm bảo dữ liệu không bị mất khi mất điện.

4. Khối nguồn (Power Supply Unit – PSU)

Nguồn cấp: Cung cấp điện áp ổn định cho toàn bộ hoạt động của PLC. DVP28SV11T yêu cầu nguồn cấp 24VDC.
Mạch chuyển đổi và ổn áp: Biến đổi nguồn 24VDC bên ngoài thành các mức điện áp phù hợp cho các linh kiện bên trong (ví dụ: 5V cho CPU, 3.3V cho bộ nhớ…).
Mạch bảo vệ: Chống quá áp, quá dòng, ngược cực để bảo vệ PLC.

5. Các cổng giao tiếp (Communication Ports)

DVP28SV11T nổi bật với khả năng truyền thông mạnh mẽ:

Cổng RS-232: Thường là cổng COM1 (kiểu Mini USB hoặc DB9), dùng để kết nối với máy tính để lập trình, giám sát hoặc gỡ lỗi.
Cổng RS-485: Thường có 2 cổng COM2 và COM3 (kiểu terminal screw-type), dùng để kết nối với các thiết bị khác như màn hình HMI, biến tần, servo drive, các PLC khác hoặc các thiết bị hỗ trợ MODBUS. Giao thức phổ biến là MODBUS ASCII/RTU.

6. Đèn báo trạng thái (LED Indicators)

Các đèn LED trên mặt trước cung cấp thông tin về trạng thái hoạt động của PLC:

POWER (PWR): Sáng khi PLC được cấp nguồn.
RUN: Sáng khi PLC đang chạy chương trình.
ERROR (ERR): Sáng hoặc nhấp nháy khi có lỗi hệ thống hoặc lỗi chương trình.
I/O Status: Các đèn LED nhỏ tương ứng với mỗi điểm I/O, sáng khi đầu vào nhận tín hiệu hoặc đầu ra được kích hoạt.

7. Pin dự phòng (Battery Backup)

Một viên pin lithium nhỏ thường được tích hợp bên trong để duy trì dữ liệu trong RAM (như giá trị bộ đếm, thời gian, các thanh ghi latch) và đồng hồ thời gian thực (RTC) khi PLC bị mất nguồn chính.
