Ứng dụng của bộ lập trình PLC Delta DVP48EH00R2 24 In/24 Out Relay 220VAC

Điều khiển dây chuyền sản xuất tự động
- Quản lý nhiều thiết bị đầu vào và đầu ra cùng lúc như: cảm biến, công tắc hành trình, relay trung gian, van điện từ, băng tải,…
- Dùng trong các dây chuyền: lắp ráp, phân loại, đóng gói, dán nhãn,…
Hệ thống băng tải phân loại – đóng gói
- Nhận tín hiệu từ cảm biến quang – tiệm cận, điều khiển relay để chạy dừng động cơ, xi lanh khí nén.
- Ứng dụng trong: đóng thùng, phân loại hàng hóa theo trọng lượng, kích thước,…
Điều khiển máy móc cơ bản trong công nghiệp
- Máy cắt, máy cuốn, máy nạp liệu, máy cấp phôi,…
- Với 24 ngõ ra relay, dễ dàng điều khiển nhiều thiết bị điện trở tải trung bình – cao.
Quản lý hệ thống HVAC, nhiệt độ – độ ẩm
- Điều khiển relay đóng/ngắt máy nén, quạt, đèn sưởi, van nước nóng/lạnh,…
- Phối hợp với cảm biến nhiệt độ, độ ẩm, relay thời gian.
Dây chuyền trộn, chiết rót, pha chế
- Phối hợp van điện từ, cảm biến mức, công tắc dòng chảy,…
- Ứng dụng trong ngành thực phẩm, hóa chất, nước uống, mỹ phẩm.

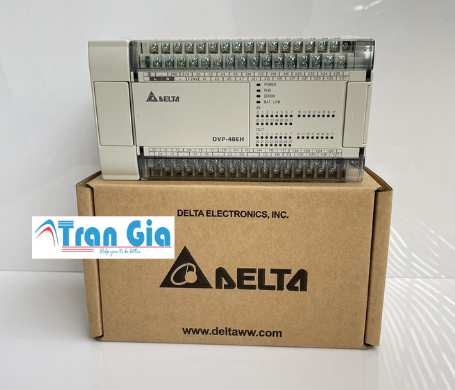

Bộ lập trình PLC Delta DVP48EH00R2 24 In/24 Out Relay 220VAC

Thông số kỹ thuật của bộ lập trình PLC Delta DVP48EH00R2 24 In/24 Out Relay 220VAC

Thông số	Chi tiết
Model	Bộ lập trình PLC Delta DVP48EH00R2 24 In/24 Out Relay 220VAC
Số ngõ vào số	24 ngõ vào số (X0 ~ X23)
Số ngõ ra số	24 ngõ ra Relay (Y0 ~ Y17, Y20 ~ Y25)
Loại ngõ ra	Relay – tiếp điểm thường, chịu tải AC/DC
Nguồn cấp	1 pha 220VAC (110 – 264VAC), 50/60Hz
Công suất tiêu thụ	Khoảng 20VA
Bộ nhớ chương trình	16k steps
Bộ nhớ dữ liệu	10k words
Tốc độ xử lý	0.24 µs / lệnh cơ bản
Ngôn ngữ lập trình	Ladder, SFC, STL (qua phần mềm ISPSoft hoặc WPLSoft)
Thẻ mở rộng	Hỗ trợ tối đa 8 module mở rộng (I/O, analog, truyền thông, nhiệt độ…)
Cổng truyền thông	RS-232 x1, RS-485 x2 (hỗ trợ Modbus ASCII/RTU)
Đèn hiển thị trạng thái	Có (RUN, ERROR, COM, trạng thái ngõ vào/ra)
Kiểu lắp đặt	Gắn DIN rail hoặc bắt vít trực tiếp
Nhiệt độ làm việc	0 ~ 55°C
Độ ẩm hoạt động	5% ~ 95% RH (không ngưng tụ)
Kích thước (R x C x S)	Xấp xỉ 200 x 90 x 86 mm (tùy từng model thực tế)
Chứng chỉ	CE, UL, phù hợp tiêu chuẩn công nghiệp toàn cầu

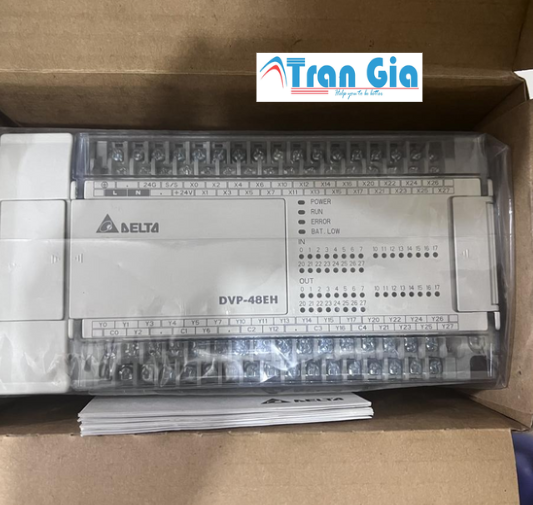

Bộ lập trình PLC Delta DVP48EH00R2 24 In/24 Out Relay 220VAC

Vỏ ngoài công nghiệp
- Làm bằng nhựa cao cấp, chịu nhiệt, cách điện tốt.
- Thiết kế dạng khối chắc chắn, màu xám – đen, chống bụi hiệu quả.
- Có lỗ thoát nhiệt giúp tản nhiệt tự nhiên.
Nguồn cấp tích hợp
- Sử dụng nguồn 1 pha 220VAC, dải hoạt động 110~264VAC.
- Bên trong có bộ chuyển đổi nguồn AC thành DC cấp cho mạch xử lý và mạch I/O.
Bộ xử lý trung tâm (CPU)
- Chứa vi xử lý thực hiện chương trình lập trình.
- Tốc độ xử lý nhanh: 0.24 µs/lệnh cơ bản.
- Tích hợp bộ nhớ: 16k steps (chương trình) và 10k words (dữ liệu).
Module ngõ vào số (Digital Inputs)
- Gồm 24 kênh ngõ vào (X0 ~ X23).
- Kết nối với các thiết bị như: công tắc, nút nhấn, cảm biến quang/cảm biến tiệm cận.
- Có mạch lọc nhiễu và cách ly điện tử.
Module ngõ ra số Relay (Digital Outputs)
- Gồm 24 ngõ ra Relay (Y0 ~ Y17, Y20 ~ Y25).
- Relay thường hở, chịu được tải AC và DC, cách ly tốt với thiết bị công suất cao như: đèn báo, cuộn hút, van điện, motor nhỏ.
