Các linh kiện chúng tôi luôn có sẵn phục vụ công tác sửa chữa màn hình HMI
– Tấm cảm ứng, mặt cảm ứng màn hình HMI : 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch LCD, mặt hiển thị LCD: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch các thương hiệu Kyocera, Sharp, NEC,…
– Board CPU màn hình HMI
– Board truyền thông màn hình HMI : Các Bo truyền thông và IC truyền thông
– Board nguồn: Tất cả các dòng kể cả IPC
– Bóng cao áp: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch
– Board kết nối truyền thông: CAN bus, Profibus, ….
– Cáp lập trình: USB, RS232, Ethernet
– Sửa chữa màn hình HMI bị hư màn hình cảm ứng với các lỗi như: nứt gương, bể gương cảm ứng do va đập; hoặc gương cảm ứng không nhạy, cảm ứng chậm; hoặc gương cảm ứng bị rạn thành nhiều đường nhỏ li ti do lão hóa, do sử dụng trong phòng nhiệt cao trong thời gian dài,…
– Sửa chữa màn hình HMI bị hư màn hình LCD, có thể do LCD bị lỗi hiển thị (hiển thị mờ, nhòe chữ, ánh sáng không đều, hiển thị chấm đen,…), hoặc do LCD bị lão hóa do dùng lâu ngày trong điều kiện khắc nghiệt
– Sửa chữa màn hình HMI bị lỗi kết nối với các thiết bị khác
– Màn hình HMI bị mất nguồn, hư nguồn Và một số các lỗi khác

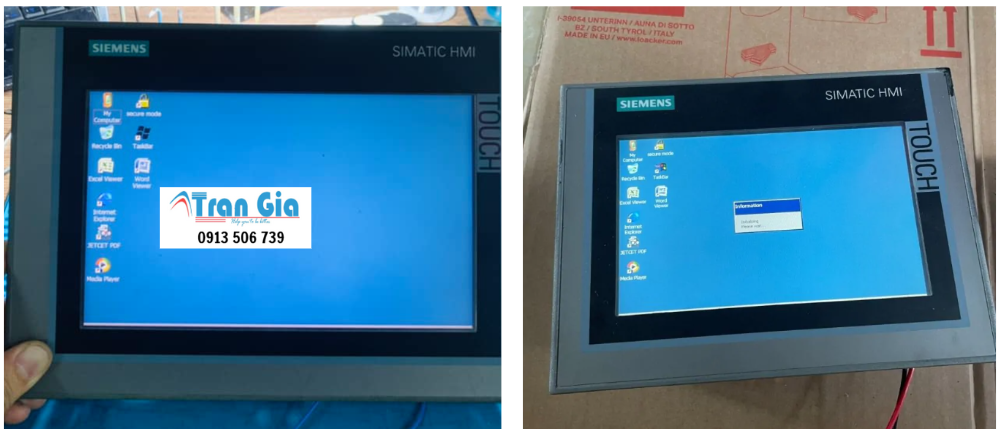

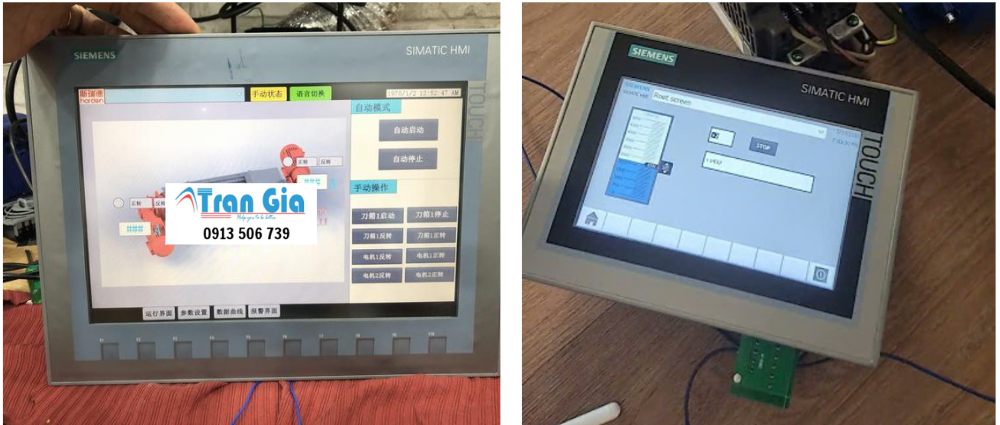

Biểu hiện màn hình HMI Siemens bị hư LCD
1. Màn hình tối đen hoàn toàn, vẫn có tín hiệu hoặc đèn nguồn sáng
-
Biểu hiện: HMI vẫn khởi động, nghe tiếng relay “tạch”, hoặc có thể thao tác cảm ứng được nhưng không thấy hình.
-
Nguyên nhân:
-
Đèn nền (backlight) hoặc mạch điều khiển đèn nền bị hỏng.
-
LCD còn hoạt động nhưng không phát sáng do inverter hoặc LED driver lỗi.
-
-
Cách kiểm tra: Chiếu đèn pin vào màn hình, nếu thấy mờ mờ giao diện bên trong → chỉ hư đèn nền, có thể thay riêng phần LED hoặc driver.

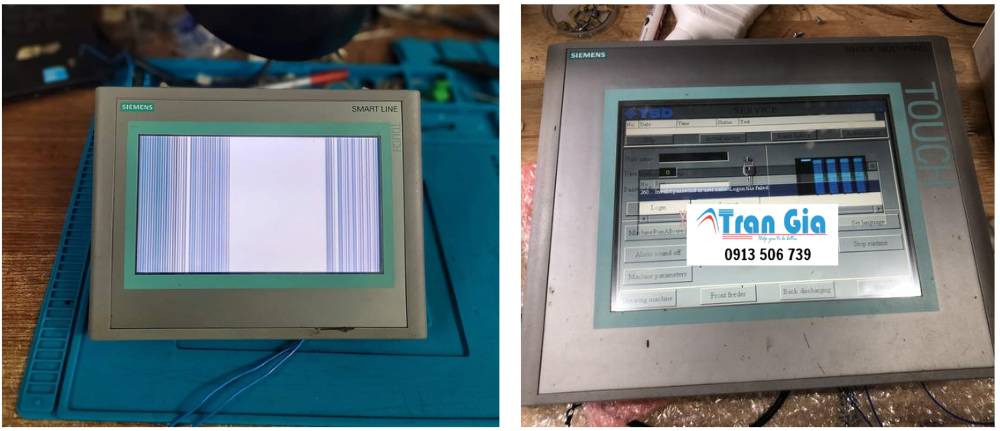

2. Màn hình hiển thị nhòe, sọc ngang / sọc dọc
-
Biểu hiện: Màn hình lên hình nhưng có sọc trắng, sọc màu, hoặc nhiễu, hình méo.
-
Nguyên nhân:
-
Panel LCD bị lỗi cáp dữ liệu bên trong.
-
Cáp tín hiệu giữa main và LCD bị lỏng, oxy hóa.
-
IC điều khiển hiển thị (Driver IC) trên tấm LCD bị hỏng.
-
-
Giải pháp:
-
Gắn lại cáp tín hiệu; nếu không khắc phục được → thay LCD mới đúng mã panel.
-
3. Màn hình bị chớp tắt, lúc sáng lúc tối
-
Biểu hiện: Khi mở HMI, màn hình sáng lên rồi tắt nhanh, hoặc nhấp nháy liên tục.
-
Nguyên nhân:
-
Nguồn cấp cho LED backlight không ổn định.
-
Bo nguồn yếu hoặc IC nguồn cấp cho LCD bị lỗi.
-
LCD xuống cấp, tiêu thụ dòng cao gây ngắt bảo vệ.
-
-
Giải pháp: Kiểm tra điện áp ra cho màn hình LCD, thay nguồn hoặc LCD nếu cần.
4. Màn hình bị ám màu, loang màu, vùng sáng tối không đều
-
Biểu hiện: Một phần màn hình sáng yếu, có đốm loang hoặc ám vàng/xanh.
-
Nguyên nhân:
-
Đèn nền LED bị cháy từng vùng.
-
Tấm phản quang bên trong LCD hỏng hoặc ẩm.
-
-
Giải pháp: Thay LED backlight hoặc thay toàn bộ LCD mới.

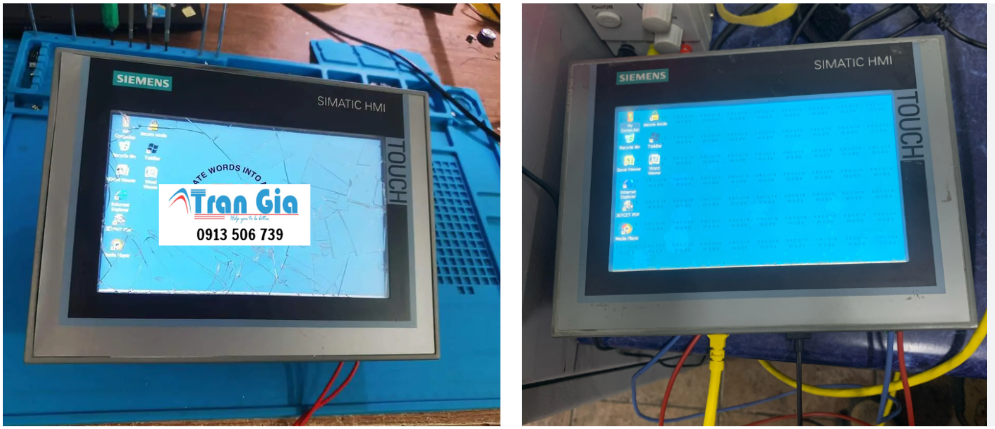

5. Màn hình nứt, bể, đốm đen
-
Biểu hiện: Có vết nứt rõ ràng hoặc xuất hiện đốm đen lan dần theo thời gian.
-
Nguyên nhân: Tác động cơ học – bị rơi, va đập, hoặc siết ốc quá chặt khi lắp.
-
Giải pháp: Thay nguyên LCD panel, kiểm tra lại khung và mặt kính cảm ứng để lắp đúng chuẩn.

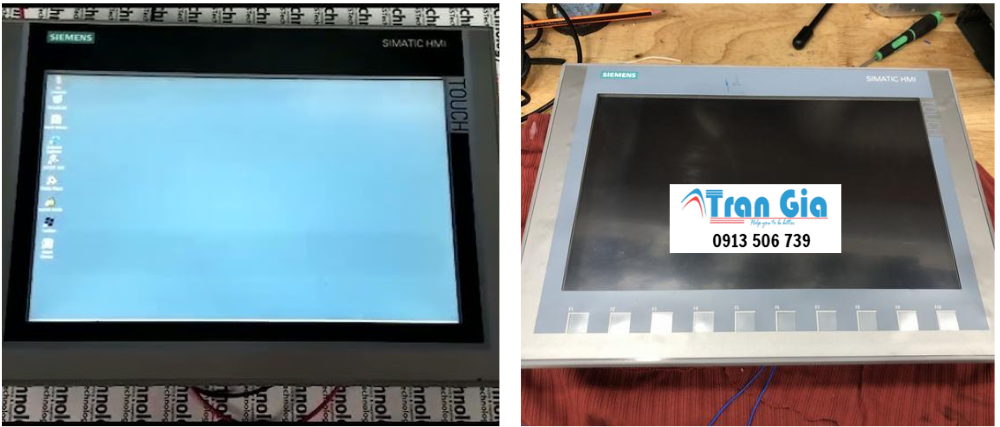

6. Màn hình hiển thị trắng tinh / trắng mờ toàn bộ
-
Biểu hiện: Nguồn vẫn có, màn hình bật nhưng chỉ hiện màu trắng.
-
Nguyên nhân:
-
Mất tín hiệu giao tiếp giữa main và LCD.
-
Lỗi IC hiển thị hoặc LCD chết hoàn toàn.
-
-
Giải pháp: Thử thay cáp nối; nếu không có cải thiện, phải thay LCD panel mới.
Các trường hợp lỗi thường gặp khi sử dụng màn hình Siemens
1. Màn hình không lên nguồn
Biểu hiện: Không sáng đèn, không khởi động, không logo Siemens.
Nguyên nhân:
-
Nguồn cấp sai điện áp (thường là 24VDC).
-
Đấu ngược cực tính hoặc sụt áp nguồn.
-
Cầu chì trên mainboard cháy.
-
Bo nguồn hoặc IC nguồn bị hỏng.
Khắc phục: -
Đo lại điện áp nguồn, kiểm tra cực tính (+/-).
-
Thay cầu chì, kiểm tra mạch bảo vệ nguồn.
-
Nếu vẫn không lên, cần kiểm tra bo nguồn hoặc main chính.
2. Màn hình lên nguồn nhưng không hiển thị / trắng toàn bộ / đen màn
Biểu hiện: Có đèn nguồn nhưng không thấy giao diện.
Nguyên nhân:
-
LCD bị hư, đèn nền LED cháy.
-
Dây tín hiệu LCD lỏng hoặc oxy hóa.
-
CPU main không khởi động được.
Khắc phục: -
Thử chiếu đèn pin để xem có hình mờ (nếu có → lỗi đèn nền).
-
Gắn lại cáp LCD, nếu không được thì thay panel LCD mới.
3. Màn hình khởi động treo logo Siemens
Biểu hiện: Chỉ hiện logo Siemens, không vào giao diện chính.
Nguyên nhân:
-
Lỗi phần mềm hệ thống (firmware) hoặc project HMI bị lỗi.
-
Thẻ nhớ / USB chứa project bị lỗi định dạng.
-
Flash trong HMI bị hư.
Khắc phục: -
Dùng phần mềm ProSave để nạp lại firmware.
-
Tải lại project HMI từ TIA Portal hoặc WinCC Flexible.
-
Nếu vẫn treo, khả năng cao hư bộ nhớ → cần sửa main.

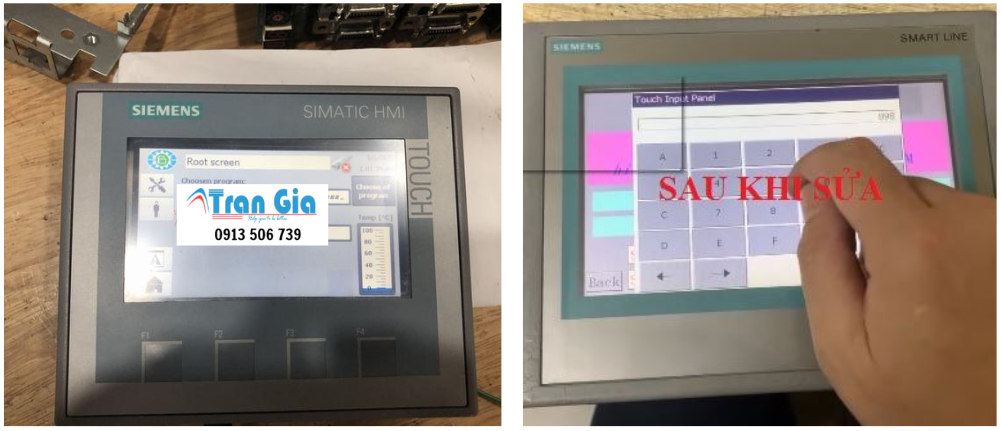

4. Màn hình bị loạn cảm ứng hoặc liệt cảm ứng
Biểu hiện: Chạm không đúng vị trí, không phản hồi, hoặc nhảy loạn.
Nguyên nhân:
-
Lớp film cảm ứng bị chai, ẩm, hoặc bị rách.
-
Cáp cảm ứng lỏng hoặc oxi hóa.
-
IC touch controller lỗi.
Khắc phục: -
Thử vệ sinh mặt cảm ứng.
-
Kiểm tra cáp nối cảm ứng với bo main.
-
Nếu liệt hoàn toàn → thay film cảm ứng mới.
5. Màn hình bị tắt mở ngẫu nhiên / reset liên tục
Biểu hiện: HMI đang chạy thì tắt, khởi động lại liên tục.
Nguyên nhân:
-
Nguồn 24VDC không ổn định, bị sụt áp.
-
Bo nguồn trong HMI hư.
-
CPU quá nhiệt hoặc lỗi firmware.
Khắc phục: -
Kiểm tra nguồn cung cấp (nên ổn định 24V ±10%).
-
Vệ sinh quạt, khe tản nhiệt, tránh nóng quá mức.
-
Cập nhật hoặc nạp lại firmware mới.
6. HMI không kết nối được với PLC Siemens
Biểu hiện: Thông báo lỗi “PLC not found”, “Connection failed”.
Nguyên nhân:
-
Sai địa chỉ IP hoặc cấu hình kết nối.
-
Cáp mạng/Profibus bị đứt hoặc đấu sai.
-
Firmware không tương thích giữa HMI và PLC.
Khắc phục: -
Kiểm tra lại địa chỉ IP, cổng kết nối trong TIA Portal.
-
Thử thay cáp Ethernet / Profibus.
-
Nâng cấp firmware HMI hoặc PLC cho tương thích.
7. Màn hình báo lỗi phần mềm (System Error, Memory full, Load error)
Nguyên nhân:
-
File project quá lớn, đầy bộ nhớ trong.
-
Lỗi hệ điều hành HMI.
-
Lưu trữ lâu ngày, bộ nhớ flash xuống cấp.
Khắc phục: -
Xóa bớt project cũ, dọn sạch bộ nhớ.
-
Format lại HMI từ ProSave, sau đó nạp lại firmware và project mới.
8. Màn hình bị đơ / thao tác chậm bất thường
Nguyên nhân:
-
Dung lượng project quá nặng, nhiều ảnh động hoặc tag.
-
CPU HMI quá tải.
-
Bộ nhớ đầy hoặc lỗi.
Khắc phục: -
Giảm bớt hiệu ứng, hình ảnh hoặc script trong project.
-
Dọn bộ nhớ và khởi động lại định kỳ.
Các dòng màn hình Siemens mà chúng tôi tiếp nhận sửa chữa & thay linh kiện hư hỏng
HMI Siemens TP Series:
-
TP170: 6AV6 545-0BA15-2AX0, 6AV6 545-0BB15-2AX0, 6AV6 545-0BC15-2AX0
- TP277-6: 6AV6 634-0AA01-1AX0
- TP270-6: 6AV6 5450CA10-0AX0
- TP270-10: 6AV6 545-0CC10-0AX0
- TP700: 6AV2 124-0GC01-0AX0
- TP1200: 6AV2 124-0MC01-0AX0
- TP900: 6AV2 124-0JC01-0AX0
- TP1500: 6AV2 124-0QC02-0AX0
HMI Siemens KTP và TP Comfort
- KTP400 basic
- KTP600
- KTP700
- KTP900
- KTP1000
- TP700 Comfort: 6AV2124-0GC01-0AX0
- TP900 Comfort: 6AV2124-0JC01-0AX0
- TP1200 Comfort: 6AV2124-0MC01-0AX0
- TP1500 Comfort: 6AV2124-0QC02-0AX0
- TP1900 Comfort: 6AV2124-0UC02-0AX0
- Các dòng KP400 Comfort, KP700 Comfort, ……
Màn hình Siemens TD200:
6ES7 272-0AA20-0YA0, 6ES7 272-0AA30-0YA0
HMI Siemens MP Series:
- MP177-6: 6AV6 642-0EA01-3AX0
- MP277-8: 6AV6 634-0CB01-1AX1, 6AV6 634-0BD01-1AX1
- MP277-10: 6AV6 634-0CD01-1AX1, 6AV6 634-0ED01-2AX1, 6AV6 634-0DD01-1AX1
- MP377-12: 6AV6 644-0DA10-0AX0
- MP377-15: 6AV6 644-0DB10-0AX0
- MP377-19: 6AV6 644-0AC01-2AX1
Màn hình Siemens OP series:
- OP3: 6AV3 503-1DB10
- OP5: 6AV3 505-1FB00, 6AV3 505-1FB01, 6AV3 505-1FB12
- OP7: 6AV3 607-1JC00-0AX1, 6AV3 607-1JC20-0AX1, 6AV3 607-1JC30-0AX1,
- OP15: 6AV3 515-1EB00, 6AV3 515-1EB01, 6AV3 515-1EB30, 6AV3 515-1EB32,
- OP17: 6AV3 617–1JC00-0AX1, 6AV3 617–1JC00-0AX2,
- OP25: 6AV3 525-1EA01-0AX0, 6AV3 525-1EA41-0AX0, 6AV3 525-1EA41-0AX1
- OP27: 6AV3 627-1LK00-1AX0, 6AV3 627-1JK00-0AX0
- OP170B: 6AV6 542-0BB15-2AX0
- OP177B: 6AV6 642-ODC01-1AX1, 6AV6 642-ODA01-1AX1
- OP270: 6AV6 542-0CA10-0AX0, 6AV6 542-0CC10-0AX0,
- OP277: 6AV6 643-0BA01-1AX0, 6AV6 643-0CD01-1AX1
Màn hình Siemens Smart 700 iE:
6AV6 648-0AC11-3AX0, 6AV6 648-0BC11-3AX0, 6AV6 648-0CC11-3AX0
Màn hình Siemens Smart 1000 iE:
6AV6 648-0AE11-3AX0, 6AV6 648-0BE11-3AX0, 6AV6 648-0CE11-3AX
