Những lỗi thường gặp màn hình HMI Omron và hướng dẫn cách sửa nhanh
1. Màn hình không lên nguồn
Nguyên nhân: Nguồn cấp DC 24V sai cực tính, yếu hoặc chập; hỏng bo nguồn, IC nguồn, tụ lọc.
Cách sửa: Kiểm tra điện áp tại cổng nguồn, đảm bảo đúng 24V ±10%. Nếu nguồn ổn mà không sáng, ngắt điện và gửi kiểm tra bo nguồn, tránh hư hại thêm.
2. Màn hình sáng nhưng không hiển thị
Nguyên nhân: Hỏng LCD, đèn nền hoặc cáp tín hiệu.
Cách sửa: Quan sát ánh sáng nền, nếu có sáng nhưng không hình là lỗi LCD; nếu không sáng, có thể hư mạch đèn nền hoặc IC hiển thị. Cần thay LCD hoặc kiểm tra bo hiển thị.
3. Cảm ứng bị liệt hoặc chạm loạn
Nguyên nhân: Tấm cảm ứng bẩn, ẩm, đứt mạch film hoặc cáp kết nối lỏng.
Cách sửa: Vệ sinh bề mặt cảm ứng, kiểm tra dây cáp. Nếu vẫn lỗi, cần thay tấm cảm ứng mới.

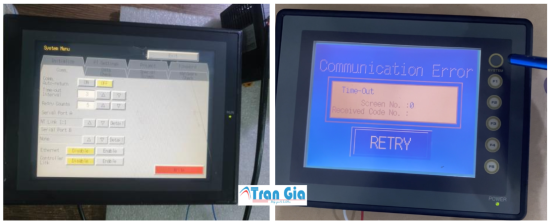

4. Mất kết nối PLC
Nguyên nhân: Sai cổng truyền thông, cáp đứt, cấu hình sai trong phần mềm CX-Designer hoặc NB-Designer.
Cách sửa: Kiểm tra loại cáp, chân tín hiệu TX/RX, tốc độ truyền và địa chỉ kết nối. Nạp lại chương trình nếu cần.
5. Treo logo hoặc khởi động lại liên tục
Nguyên nhân: Lỗi chương trình, file dự án bị hỏng, bộ nhớ flash lỗi.
Cách sửa: Nạp lại project hoặc firmware qua phần mềm. Nếu vẫn lỗi, có thể hư mainboard.
6. Màn hình sai màu, sọc ngang hoặc sọc dọc
Nguyên nhân: LCD xuống cấp, cáp tín hiệu lỏng, IC hiển thị lỗi.
Cách sửa: Vệ sinh, gắn lại cáp LCD. Nếu không khắc phục được, thay LCD hoặc kiểm tra bo hiển thị.
7. Màn hình nứt, vỡ kính cảm ứng
Nguyên nhân: Va đập hoặc thao tác mạnh.
Cách sửa: Nếu hiển thị còn tốt, thay tấm cảm ứng; nếu LCD nứt, cần thay cả LCD và cảm ứng.
Khi nào cần thay tấm cảm ứng, LCD màn hình Omron
1. Khi tấm cảm ứng bị liệt hoặc sai vị trí
- Bấm không ăn, phải nhấn mạnh mới nhận.
- Cảm ứng nhảy loạn, chạm một điểm nhưng nhận ở vị trí khác.
- Một số vùng trên màn hình hoàn toàn không phản hồi.
=> Nguyên nhân thường do lớp cảm ứng bị lão hóa, bụi – ẩm bám vào mặt film hoặc hỏng mạch cảm ứng. Lúc này nên thay tấm cảm ứng mới để đảm bảo thao tác chính xác.
2. Khi LCD hiển thị bị mờ hoặc sai màu
- Màn hình sáng yếu, khó nhìn dù chỉnh độ sáng cao.
- Hình ảnh nhòe, sai màu, chớp nháy liên tục.
- Có vệt đen, đốm sáng hoặc sọc ngang – sọc dọc trên LCD.
=> Đây là dấu hiệu đèn nền LED hoặc tấm LCD đã hỏng, cần thay thế để tránh mất hiển thị hoàn toàn.
3. Khi màn hình bị vỡ, nứt hoặc rạn kính
- Do va đập, rơi hoặc thao tác mạnh tay.
- Vết nứt có thể không ảnh hưởng ngay, nhưng theo thời gian dễ lọt bụi, ẩm gây chập cảm ứng hoặc chết điểm hiển thị.
=> Nên thay cả tấm cảm ứng hoặc cảm ứng kèm LCD tùy mức độ hư.
4. Khi màn hình bị đen hoàn toàn hoặc không lên nguồn dù bo mạch hoạt động
- Màn hình vẫn có đèn báo nguồn, PLC vẫn chạy nhưng LCD không sáng.
- Có thể do IC điều khiển màn hình hoặc bo LCD chết, trường hợp này phải thay cả module hiển thị.
5. Khi sử dụng trên 5–7 năm hoặc trong môi trường khắc nghiệt
- Môi trường nhiều bụi, hơi dầu, ẩm hoặc nhiệt độ cao sẽ khiến cảm ứng và LCD lão hóa nhanh.
=> Nên kiểm tra định kỳ và thay mới trước khi hư hoàn toàn để tránh gián đoạn sản xuất.
Các dòng màn hình HMI Omron chúng tôi đã từng sửa qua
Sửa HMI Omron NB7W-TW01B Sửa chữa màn hình HMI Omron NS5 series như:
-
Sửa chữa HMI Omron NS5-MQ00-V2 Sửa HMI Omron NS5-MQ00B-V2
- Sửa chữa HMI Omron NS5-SQ10-V2 Sửa HMI Omron NS5-SQ10B-ECV2
- Sửa chữa màn hình HMI Omron NS8 series như: Sửa chữa HMI Omron NS8-TV10B-V1
- Sửa HMI Omron NS8-TV00-ECV2 Sửa chữa HMI Omron NS8-TV00B-ECV2
- Sửa chữa màn hình HMI Omron NS10 series như: sửa chữa HMI Omron NS10-TV00B-V1
- Sửa HMI Omron NS10-TV00-V2
- Sửa chữa HMI Omron NS10-TV00-ECV2
- Sửa chữa HMI Omron NS10-TV00B-ECV2
Sửa chữa màn hình HMI Omron NS12 series như:
Sửa chữa HMI Omron NS12-TS00B-V1
Sửa HMI Omron NS12-TS00B-V2 Sửa chữa HMI Omron NS12-TS00B-ECV2
Sửa chữa màn hình HMI Omron NT series lấy ngay như:
- Sửa chữa HMI Omron NT30C-ST141B-EV2
- Sửa chữa HMI Omron NT31C-ST141B-EV2
- Sửa chữa HMI Omron NT31C-ST142B-EV2
- Sửa chữa HMI Omron NT31C-ST143B-EV3
- Sửa chữa HMI Omron NT631C-ST141B-V2
- Sửa chữa HMI Omron NT631C-ST141B-EV2
- Sửa chữa HMI Omron NT631C-ST153-EV3
- Sửa chữa HMI Omron NT631C-ST153B-EV3
Sửa chữa HMI Omron NS8
- NS8-TV00-V1/V2/ECV2 NS8-TV00B-V1/V2/ECV2
NS8-TV01-V1/V2 NS8-TV01B-V1/V2
NS8-TV10-V1 ϡ NS8-TV10B-V1 NS8-TV11-V1 ϡ NS8-TV11B-V1
Sửa chữa HMI Omron NS10 NS10-TV00-V1/V2/ECV2 ϡ NS10-TV00B-V1/V2/ECV2 NS10-TV01-V1/V2 ϡ NS10-TV01B-V1/V2
Sửa chữa HMI Omron NS12 NS12-TS00-V1/V2/ECV2 ϡ NS12-TS00B-V1/V2/ECV2 NS12-TS01-V1/V2 ϡ NS12-TS01B-V1/V2
Sửa chữa HMI Omron NT5
- Sửa chữa HMI NT5Z-ST121-EC
- Sửa chữa HMI NT5Z-ST121B-EC
Sửa chữa HMI Omron NT11 / NT11S
Sửa chữa HMI NT11-SF121-EV1 - Sửa chữa HMI NT11-SF121B-EV1
Sửa chữa HMI NT11-SF121 - Sửa chữa HMI NT11-SF121B
Sửa chữa HMI Omron NT20 / NT20S
Ưu điểm sửa màn hình HMI so với mua màn hình mới
Đa số các màn hình cảm ứng HMI hàng theo máy đều có cài password chống upload chương trình, việc crackpassword khá khó khăn và chi phí tương đối cao, vì thế việc sửa chữa màn hình HMI để sử dụng lại là phương án tối ưu nhất, giúp khách hàng tiết kiệm chi phí vá thời gian dừng máy ngắn nhất có thể.
-
Sửa màn hình cảm ứng HMI giúp khách hàng giảm chi phí tối đa khi mua mới thiết bị (chi phí sửa thường chỉ bằng dưới 40% so mới giá màn hình mua mới)
- Giúp tiết kiệm thời gian đặt hàng mới (2-4 tuần) đối với các mã model hiếm và khó tìm, đặc biệt là màn hình theo máy OEM.
- Sửa màn hình cảm ứng HMI làm giảm tối đa tỷ lệ giảm năng suất sản xuất khi dây chuyền không thể hoạt động vì thiết bị lỗi.
- Sửa màn hình cảm ứng HMI giúp khách hàng sản xuất ngay, không để thời gian chờ đợi thay thế vì thiết bị lỗi, đình truệ đơn hàng, hợp đồng…
Đội ngũ kỹ sư của Trần Gia Automation sẽ tiến hành vệ sinh, chỉnh lại độ sáng và calib lại màn hình HMI sau khi sửa chữa, vì thế màn hình HMI Weintek sẽ sáng hơn, rõ nét hơn và nhạy hơn so với ban đầu
Trần Gia Automation có trang bị cho các kỹ sư một hệ thống bao gồm máy hiện sóng Tektronik USA, Đồng hồ và thiết bị đo đếm Yokogawa Japan, Đồng hồ và dụng cụ đo Fluke USA và đặc biệt là hàng trăm bộ cáp Lập trình, kết nối Online đọc và hiển thị các thông số của thiết bị kèm theo cáp, jack kết nối để phục vụ cho quá trình TEST và kiểm tra trong quá trình sửa chữa cũng như trước khi giao tới tay khách hàng
Chúng tôi luôn có sẵn Linh kiện chính hãng để sửa chữa màn hình cảm ứng HMI
- Tấm cảm ứng, Mặt cảm ứng màn hình HMI tất cả các kích thước: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch, 17.0 inch, 19.0 inch
- Bàn phím HMI, Keypad
- Tấm nền LCD hiển thị màn hình Proface tất cả các kích thước: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch
- Bo CPU, Bo điều khiển, Bo cao áp & bóng đèn màn hình HMI…
