Hướng dẫn cách sửa biến tần INVT báo lỗi OL, SP tại nhà
1. Sửa lỗi OL (Quá tải – Overload)
Bước 1: Tắt nguồn – kiểm tra cơ khí
- Ngắt điện biến tần, xoay tay trục động cơ:
- Nếu trục cứng hoặc kẹt, có thể ổ bi, dây cuốn, cơ cấu cơ bị kẹt.
- Xử lý: Vệ sinh cơ khí, tra dầu, kiểm tra bạc đạn hoặc thay mới.
Bước 2: Kiểm tra tải
- Tải quá nặng so với biến tần hoặc động cơ.
- Cách kiểm tra nhanh: Sau khi chạy vài phút, nếu biến tần rất nóng → quá tải.
- Xử lý: Giảm tải, hoặc thay biến tần có công suất lớn hơn.
Bước 3: Kiểm tra thông số biến tần
- Vào các thông số sau:
- Pn03 – Dòng định mức động cơ
- Pn04 – Công suất động cơ
- Pn10 – Thời gian tăng tốc (tăng lên nếu đang quá thấp)
- Pn23 – Chế độ bảo vệ quá dòng → điều chỉnh theo mức phù hợp
- Xử lý: Nhập đúng theo nameplate (bảng thông số) trên động cơ.
2. Sửa lỗi SP (Tốc độ ra vượt ngưỡng – Speed Error)
Bước 1: Kiểm tra ngõ vào điều khiển tốc độ
- Nếu bạn dùng chiết áp, biến trở, analog 0-10V, 4-20mA:
- Dùng đồng hồ đo ngõ vào AI1/AI2 → nếu vượt 10V/20mA sẽ gây lỗi SP.
- Xử lý: Điều chỉnh lại biến trở hoặc tín hiệu gửi vào.
Bước 2: Kiểm tra giới hạn tần số
- Vào cài đặt:
- Pn06 – Tần số tối đa (ví dụ: 50Hz hoặc 60Hz)
- Pn07 – Tần số tối thiểu (thường để 0Hz hoặc 1Hz)
- Nếu AI1 gửi giá trị > Pn06 → lỗi SP
- Xử lý: Tăng giới hạn Pn06 hoặc giới hạn ngõ vào AI1
Bước 3: Nếu dùng truyền thông/PLC
- Kiểm tra lệnh truyền xuống (qua Modbus, CAN,…) có đúng giới hạn không.
- Đảm bảo tốc độ tham chiếu không vượt quá tốc độ cài sẵn.

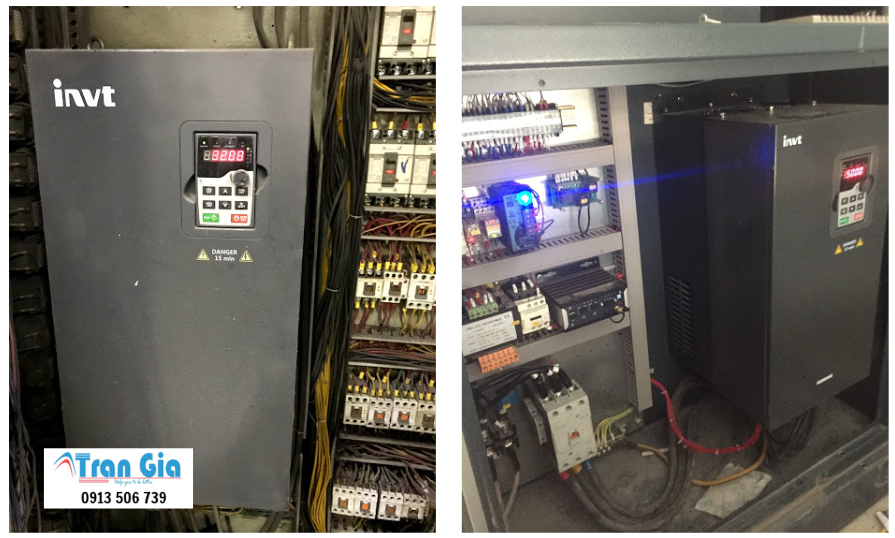

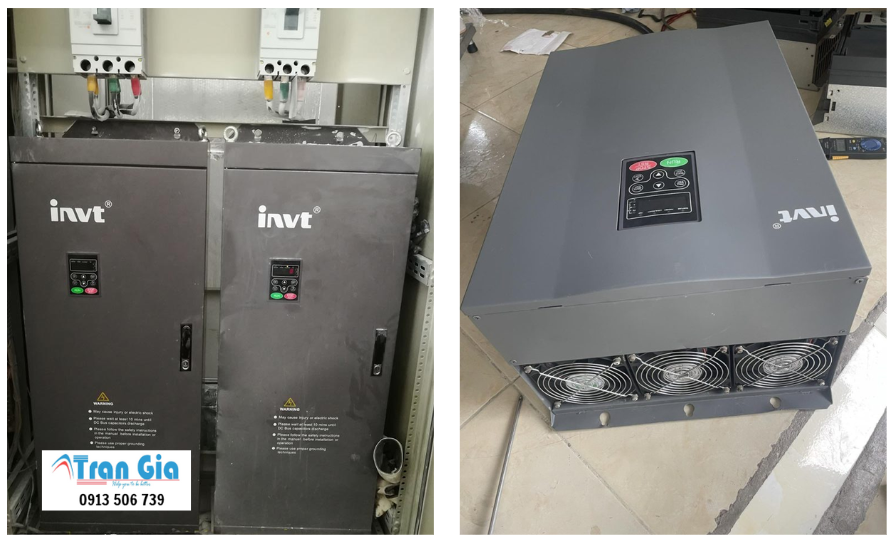

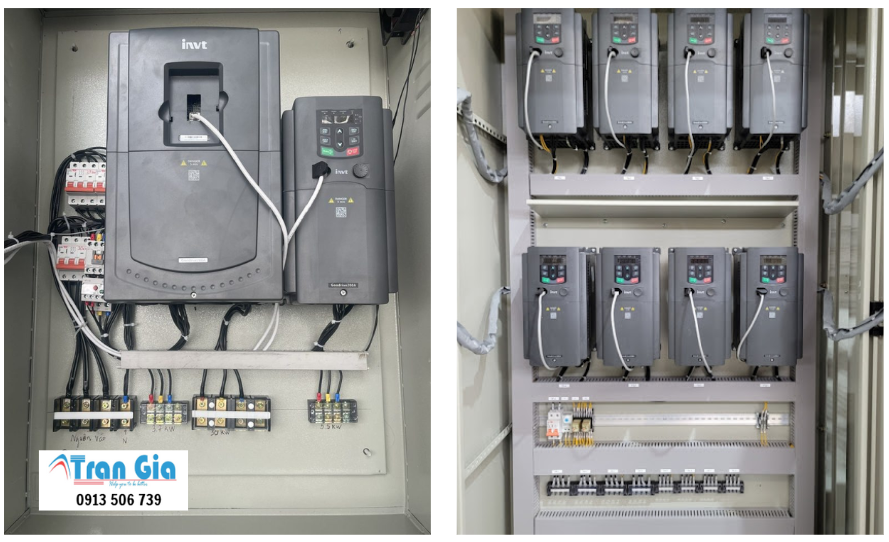

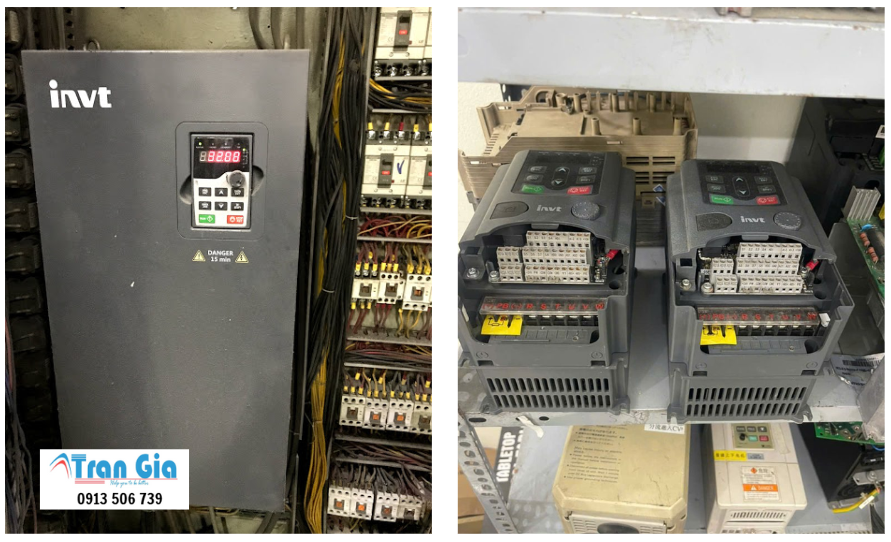

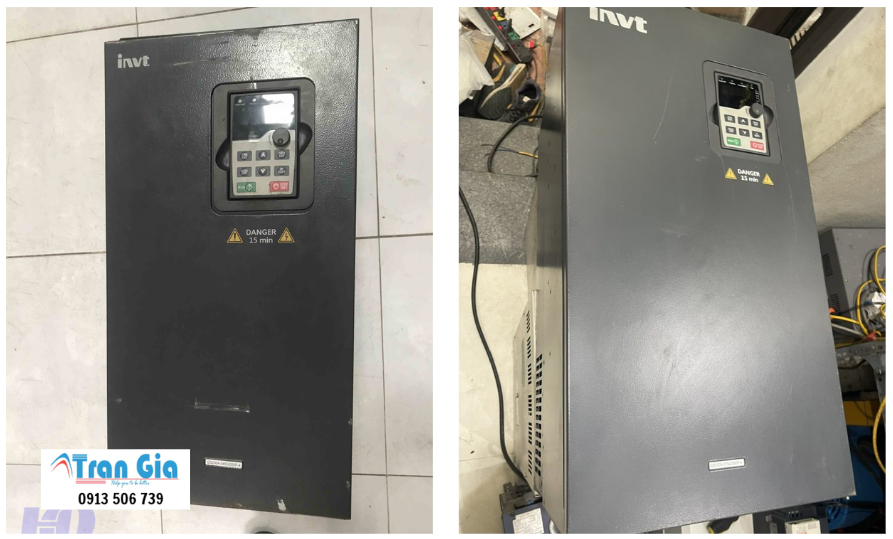

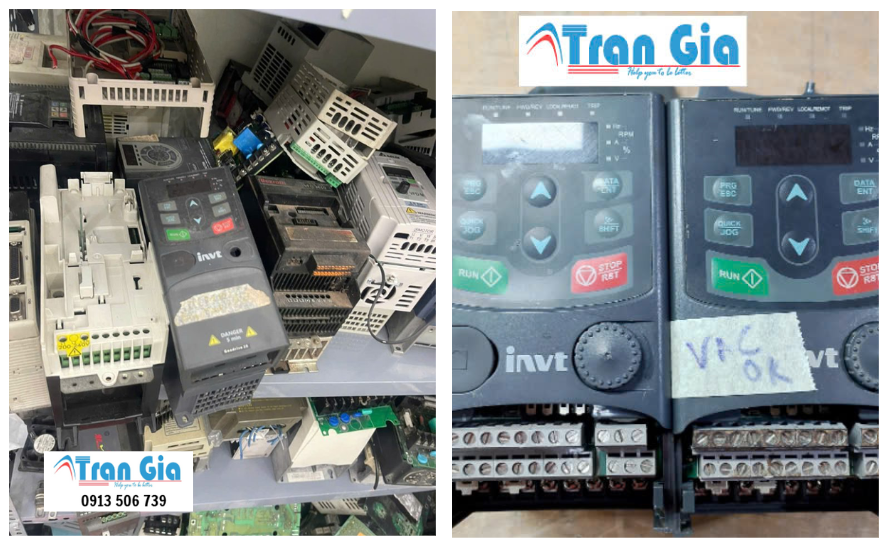

Hình ảnh một số biến tần INVT đang được sửa Trần Gia Automation
Bảng mã của biến tần INVT
| Mã lỗi | Tên lỗi | Nguyên nhân | Cách khắc phục |
| OUt1 | Lỗi IGBT pha U | 1.Thời gian tăng/giảm tốc quá ngắn.2.Lỗi Module IGBT.
3.Sai lệch bởi nhiễu. 4.Dây kết nối không tốt. 5.Nối đất chưa đúng. |
1.Tăng thời gian tăng tốc /giảm tốc.2.Thay đổi nguồn.
3.Kiểm tra dây nối. 4.Kiểm tra thiết bị ngoại vi và chống nhiễu. |
| OUt2 | Lỗi IGBT pha V | ||
| OUt3 | Lỗi IGBT pha W | ||
| OC1 | Quá dòng khi tăng tốc | 1.Thời gian tăng/giảm tốc quá ngắn.2.Điện áp lưới quá cao.
3.Công suất biến tần quá thấp. 4.Quá tải hoặc tải đột ngột thay đổi. 5. Nối đất bị ngắn mạch hoặc mất pha ngõ ra. 6.Chạm vỏ, bị nhiễu. 7.Bộ bảo vệ quá áp không hoạt động |
1.Tăng thời gian tăng tốc /giảmtốc.2.Kiểm tra nguồn vào.
3.Chọn biến tần công suất lớn hơn. 4.Kiểm tra tải bị ngắn mạch (nối đất ngắn mạch hoặc dây ngắn mạch) hoặc quay không đều. 5.Kiểm tra ngõ ra. 6.Kiểm tra motor, dây cáp điện, chống nhiễu. 7.Kiểm tra cài đặt của mã hàm liên quan. |
| OC2 | Quá dòng khi giảm tốc | ||
| OC3 | Quá dòng khi chạy tốc độ không đổ | ||
| OV1 | Quá áp khi tăng tốc | 1. Điện áp ngõ vào bất thường.2. Năng lượng trả về quá lớn.
3. Không có bộ phận thắng. 4.Nguồn thắng chưa mở. |
1. Kiểm tra nguồn vào.2. Kiểm tra nếu thời gian giảm tốc quá ngắn hoặc biến tần khởi động trong khi motor đang quay hoặc cần tăng thành phần tiêu thụ năng lượng.
3. Lắp đặt bộ phận thắng. 4. Kiểm tra mã hàm liên quan. |
| OV2 | Quá áp khi giảm tố | ||
| OV3 | Quá áp khi chạy tốc độ không đổi | ||
| UV | Điện áp nguồn DC quá thấp | 1.Điện áp nguồn cấp quá thấp.2.Bộ bảo vệ quá áp chưa mở. | 1.Kiểm tra điện áp nguồn cấp.2. Kiểm tra mã hàm liên quan. |
| OL1 | Quá tải động cơ | 1. Điện áp nguồn cấp quá thấp.2. Cài đặt sai dòng định mức của động cơ.
3. Động cơ kéo tải nặng ở tốc độ thấp trong thời gian dài. |
1. Kiểm tra nguồn cấp.2. Reset dòng định mức của động cơ.
3. Kiểm tra tải hoặc điều chỉnh momen. |
| OL2 | Quá tải biến tần | 1.Thời gian tăng giảm tốc quá ngắn.2.Reset chiều quay của động cơ.
3.Điện áp nguồn cấp quá thấp. 4.Tải quá nặng. 5.Chế độ điều khiển vector vòng kín, chọn ngược chiều và chạy tốc độ thấp trong thời gian dài. |
Tăng thời gian tăng tốcKiểm tra điện áp đầu vào.
1.Tăng thời gian tăng tốc. 2.Tránh khởi động lại sau khi dừng. 3.Kiểm tra nguồn cấp. 4.Chọn biến tần có công suất lớn hơn. 5.Chọn Motor phù hợp |
| SPI | Mất pha đầu vào | Mất pha hoặc dao động đầu vào R,S,T | 1.Kiểm tra nguồn cấp vào.2.Kiểm tra sự phân tách giữa các dây |
| SPO | Mất pha đầu ra | Mất pha ngõ ra U,V,W (hoặc lỗi nghiêm trọng ba pha không đối xứng của tải) | 1.Kiểm tra sự phân tách ngõ ra các dây.2.Kiểm tra motor và dây. |
| OH1 | Quá nhiệt | 1. Quạt làm mát của biến tần không chạy hoặc bị hư, kẹt lỗ thông khí.2.Nhiệt độ xung quanh quá cao.
3. Thời gian chạy quá tải lớn. |
1.Tham khảo giải pháp xử lý quá dòng.2.Lắp đặt lại hướng quạt hoặc thay thế quạt.
3.Nhiệt độ môi trường làm việc quá cao. 4.Kiểm tra lại đấu nối. 5.Thay đổi công suất. 6.Thay đổi cấp công suất. 7.Thay đổi board mạch điều khiển chính. |
| OH2 | Quá nhiệt IGBT | ||
| EF | Lỗi External | SI: Ngõ vào lỗi mạch ngoài có tác động. | Kiểm tra đầu vào thiết bị nhận bên ngoài. |
| CE | Lỗi giao tiếp 485 | 1. Tốc độ baud không phù hợp.2. Lỗi dây truyền thông.
3. Lỗi sai địa chỉ truyền thông 4. Có nhiễu ảnh hưởng đến truyền thông. |
1.Kiểm tra tốc độ Baud.2.Kiểm tra đường dây truyền thông.
3.Kiểm tra địa chỉ truyền thông. 4.Thay thế dây đấu nối để chống nhiễu bề mặt |
| ItE | Mạch phát hiện dòng bị lỗi | 1.Đầu nối dây cáp liên kết board bị hở mạch.2.Nguồn phụ bị lỗi.
3.Cảm biến Hall bị lỗi. 4.Mạch khuếch đại dòng hoạt động không bình thường |
1.Kiểm tra dây nối.2.Thay đổi board Hall.
3.Thay đổi board mạch điều khiển chính. |
| tE | Lỗi dò thông số tự động | 1.Công suất động cơ không phù hợp với công suất biến tần.2.Thông số định mức của motor cài đặt không đúng.
3.Điểm offset giữa thông số dò tự động và thông số chuẩn quá lớn. 4.Quá thời gian dò tự động. |
1.Thay đổi chế độ biến tần.2.Đặt lại thông số động cơ theo nhãn.
3.Chạy không tải và dò lại. 4.Kiểm tra lại kết nối động cơ và cài đặt lại thông số. 5.Kiểm tra tần số giới hạn trên bằng 2/3 tần số định mức. |
| EEP | Lỗi EEPROM | 1.Lỗi đọc/ghi các thông số điều khiển.2.Bị hư EEPROM. | 1. Ấn STOP/RESET để reset.2.Thay board mạch điều khiển chính |
| PIDE | Lỗi hồi tiếp PID | 1. Mất tín hiệu hồi tiếp PID.2. Nguồn hồi tiếp PID hở mạch. | 1. Kiểm tra dây tín hiệu hồi tiếp PID.2.Kiểm tra nguồn hồi tiếp của PID |
| bCE | Lỗi bộ phận thắng | 1.Lỗi bộ điều khiển thắng hoặc dây dẫn bị đứt.2.Điện trở xả không đủ. | 1.Kiểm tra bộ thắng và thay đổi bộ thắng mới.2.Tăng điện trở xả. |
| END | Thời gian chạy cài đặt của nhà sản xuất | Thời gian chạy thực của biến tần lớn hơn thời gian nhà sản xuất cài đặt | Liên hệ với nhà sản xuất và điều chỉnh thời gian chạy. |
| OL3 | Quá tải điện | Biến tần sẽ báo quá tải . | Kiểm tra tải và kiểm tra điểm báo quá tải |
| PCE | Lỗi giao tiếp Keypad | 1.Dây kết nối keypad bị hư.2.Dây kết nối keypad quá dài và ảnh hưởng bởi nhiễu.
3.Lỗi mạch giao tiếp giữa keypad và board mạch chính. |
1.Kiểm tra dây keypad và đảm bảo không có lỗi xảy ra.2.Kiểm tra môi trường và loại bỏ nguồn gây nhiễu.
3.Thay đổi phần mềm và hỏi nhà phân phối. |
| UPE | Lỗi upload thông số | 1.Dây kết nối keypad bị hư.2.Dây kết nối keypad quá dài và ảnh hưởng bởi nhiễu.
3.Lỗi mạch giao tiếp giữa keypad và board mạch chính. |
1.Kiểm tra dây keypad đảm bảo không có lỗi xảy ra.2.Kiểm tra môi trường và loại bỏ nguồn nhiễu.
3.Thay đổi phần mềm và hỏi nhà phân phối. 4.Thay đổi phần cứng và hỏi nhà phân phối. |
| DNE | Lỗi download thông số | 1.Dây kết nối keypad bị hư.2.Dây kết nối keypad quá dài và ảnh hưởng bởi nhiễu.
3.Lỗi lưu trữ dữ liệu ở keypad |
1.Kiểm tra dây keypad đảm bảo không có lỗi xảy ra.2.Kiểm tra môi trường và loại bỏ nguồn nhiễu.
3.Thay đổi phần cứng và hỏi nhà phân phối 4.Backup dữ liệu 1 lần nữa. |
| ETH1 | Lỗi ngắn mạch | 1.Ngõ ra của biến tần ngắn mạch với nối đất.2.Xảy ra lỗi trong mạch phát hiện dòng.
3.Có sự sai lệch giữa cài đặt công suất thực của động cơ và biến tần.
|
1.Kiểm tra kết nối của động cơ có gì bất thường không.2.Thay đổi board Hall.
3.Thay đổi board mạch chính. 4.Cài lại thông số động cơ chính xác hoặc thay biến tần phù hợp. |
| ETH2 | Lỗi ngắn mạch | ||
| LL | Lỗi điện áp thấp | Biến tần sẽ cảnh báo non tải so với giá trị đặt. | Kiểm tra tải và điểm cảnh báo non tải. |
