Những lỗi thường gặp của màn hình cảm ứng Red Lion

1. Màn hình không lên nguồn

Nguyên nhân:

• Mất nguồn cấp (thường dùng DC 24V).

• Bo nguồn hoặc IC nguồn bị hỏng.

• Cầu chì hoặc tụ lọc nguồn bị cháy.

• Đấu sai cực tính (+/-) khi cấp nguồn.

Cách xử lý:

• Đo kiểm nguồn vào bằng đồng hồ vạn năng.

• Thay cầu chì đúng trị số, kiểm tra tụ và IC nguồn.

• Nếu bo nguồn hư, cần sửa hoặc thay module nguồn mới.

2. Màn hình lên đèn nhưng không hiển thị hình ảnh

Nguyên nhân:

• LCD hoặc đèn nền (backlight) bị hỏng.

• Lỗi cáp tín hiệu giữa bo chính và màn hình hiển thị.

• Bo LCD bị hỏng IC điều khiển hình ảnh.

Cách xử lý:

• Kiểm tra cáp tín hiệu, vệ sinh tiếp điểm.

• Thay LCD mới nếu hình ảnh mờ, nhấp nháy hoặc mất màu.

3. Cảm ứng không hoạt động

Nguyên nhân:

• Tấm cảm ứng bị lỗi, trầy xước hoặc đứt mạch dẫn.

• Cáp kết nối cảm ứng bị lỏng.

• Lỗi phần mềm cần hiệu chỉnh lại cảm ứng.

Cách xử lý:

• Kiểm tra cáp cảm ứng, gắn lại chắc chắn.

• Thử hiệu chỉnh (Touch Calibration) trong menu hệ thống.

• Nếu vẫn lỗi, thay mới tấm cảm ứng tương thích model.

4. HMI khởi động treo logo Red Lion

Nguyên nhân:

• Lỗi hệ điều hành (firmware) hoặc lỗi bộ nhớ trong.

• File cấu hình (database hoặc program) bị hỏng.

• Mất điện đột ngột khi đang ghi dữ liệu hoặc update.

Cách xử lý:

• Cập nhật lại firmware bằng phần mềm Crimson.

• Nạp lại chương trình hoặc xóa bộ nhớ rồi khởi động lại.

• Nếu vẫn treo, cần kiểm tra bo mạch chính.

5. Màn hình báo “Communication Error” hoặc “No Communication”

Nguyên nhân:

• Cáp truyền thông với PLC bị đứt hoặc đấu sai chân.

• Cấu hình cổng COM/ETH sai trong phần mềm Crimson.

• Địa chỉ thiết bị, Baudrate, Parity không trùng khớp với PLC.

Cách xử lý:

• Kiểm tra sơ đồ chân cáp RS232/RS485 hoặc Ethernet.

• Đối chiếu lại thông số truyền thông giữa HMI và PLC.

• Kiểm tra dây nối đất (GND) và chống nhiễu cáp.

6. Màn hình hoạt động chậm, giật hoặc tự khởi động lại

Nguyên nhân:

• Bộ nhớ HMI đầy hoặc chương trình quá nặng.

• Nguồn cấp không ổn định, bị sụt áp.

• Lỗi firmware hoặc bo mạch.

Cách xử lý:

• Tối ưu lại project trong Crimson (giảm kích thước ảnh, xóa thẻ log cũ).

• Dùng nguồn DC ổn định 24V.

• Cập nhật firmware mới nhất cho model tương ứng.

7. Không nạp được chương trình qua Crimson

Nguyên nhân:

• Cáp USB hoặc Ethernet bị lỗi.

• Máy tính chưa cài driver Red Lion USB.

• Cổng COM hoặc IP cấu hình sai.

• Màn hình bị treo, không nhận kết nối.

Cách xử lý:

• Cài lại driver, chọn đúng cổng trong Crimson.

• Dùng dây USB chuẩn Red Lion hoặc nạp qua Ethernet.

• Nếu vẫn không được, reset HMI về mặc định.

8. Màn hình bị vỡ, trầy hoặc loang màu

Nguyên nhân:

• Tác động cơ học, va chạm trong quá trình vận hành.

• Làm việc trong môi trường quá nóng hoặc ẩm.

Cách xử lý:

• Thay tấm cảm ứng hoặc LCD mới cùng loại.

• Kiểm tra lại gioăng chống bụi, độ kín vỏ để tránh ẩm mốc.

Các hư hỏng thường gặp của màn hình cảm ứng HMI Red Lion và kinh nghiệm chúng tôi từng có kinh nghiệm sửa chữa

• Sửa chữa màn hình cảm ứng HMI Red Lion không lên nguồn, hư nguồn, nguồn chập chờn lúc lên lúc không, cháy cầu chì, cháy bo, lỗi cao áp.

• Sửa chữa màn hình cảm ứng HMI Red Lion lên nguồn không lên hình, không hiển thị, đen màn hình, trắng xóa màn hình.

• Sửa chữa màn hình cảm ứng HMI Red Lion không khởi động được.
• Sửa chữa màn hình cảm ứng HMI Red Lion bị sọc dọc, sọc ngang, bị ố, bị vỡ LCD, LCD mờ, hiển thị mờ, bị chấm đen.
• Sửa chữa màn hình cảm ứng HMI Red Lion bị vỡ, bể, nứt cảm ứng, liệt cảm ứng, lệch cảm ứng.
• Sửa chữa màn hình cảm ứng HMI Red Lion bị treo, đơ màn hình.
• Sửa chữa màn hình cảm ứng HMI Red Lion bị mất kết nối, không kết nối được, hư giao tiếp, hư truyền thông.
• Sửa chữa màn hình cảm ứng HMI Red Lion bị lỗi PIN, lỗi FIRMWARE, lỗi chương trình.
• Sửa chữa màn hình cảm ứng HMI Red Lion bị mất chương trình, lấy chương trình, dữ liệu, backup…
• Sửa chữa màn hình cảm ứng HMI bị hư bo nguồn, bo công suất, bo CPU.
• Sửa chữa màn hình cảm ứng HMI bị mất nguồn, không thể khởi động.
• Sửa chữa màn hình cảm ứng HMI bị bị nổ tụ, nổ bo mạch.
• Sửa chữa màn hình cảm ứng HMI bị bể màn hình cảm ứng
• Sửa chữa màn hình cảm ứng HMI bị đơ, không thể điều khiển
• Thay màn hình cảm ứng HMI mọi kích thước.
• Sửa chữa màn hình cảm ứng HMI bị màn hình LCD,  hiển thị sọc ,..
• Sửa chữa màn hình cảm ứng HMI bị hỏng chương trình, lỗi kết nối,…

Khi nào cần thay thế tấm kính cảm ứng,LCD cho màn hình HMI Red Lion

1. Trường hợp cần thay thế tấm kính cảm ứng (Touch Panel)

• Cảm ứng không nhạy, phải bấm mạnh hoặc bấm nhiều lần mới nhận.

• Liệt cảm ứng một phần (một vùng không bấm được) hoặc toàn bộ.

• Loạn cảm ứng: bấm một điểm nhưng hiển thị sai vị trí, hoặc màn hình tự nhảy lệnh.

• Không thể hiệu chỉnh (calibrate) cảm ứng, dù đã thử nhiều lần.

• Bề mặt kính bị nứt, xước sâu, ố vàng hoặc bong lớp cảm ứng.

 => Khi LCD vẫn hiển thị tốt, chỉ cần thay tấm kính cảm ứng để tiết kiệm chi phí.

2. Trường hợp cần thay thế màn hình LCD

• Màn hình bị tối đen nhưng cảm ứng vẫn hoạt động (bấm vẫn có tín hiệu).

• Màn hình xuất hiện sọc ngang, sọc dọc, loang màu hoặc chớp nháy.

• Hình ảnh hiển thị mờ, ố vàng, giảm độ sáng → thường do đèn nền (backlight) yếu hoặc hỏng.

• Chỉ hiển thị một phần hình ảnh, phần còn lại đen hoặc trắng xóa.

• Không lên hình, nhưng nguồn và bo mạch vẫn hoạt động.

=> Trường hợp này cần thay LCD mới, cảm ứng nếu còn tốt có thể giữ lại.

3. Trường hợp cần thay cả cảm ứng + LCD

• Màn hình bị va đập mạnh, rơi vỡ → nứt cả kính cảm ứng và hỏng LCD.

• Môi trường ẩm, bụi, hóa chất xâm nhập → gây hỏng đồng thời cả hai bộ phận.

• Thiết bị đã sử dụng lâu năm → cảm ứng liệt + LCD xuống cấp cùng lúc.

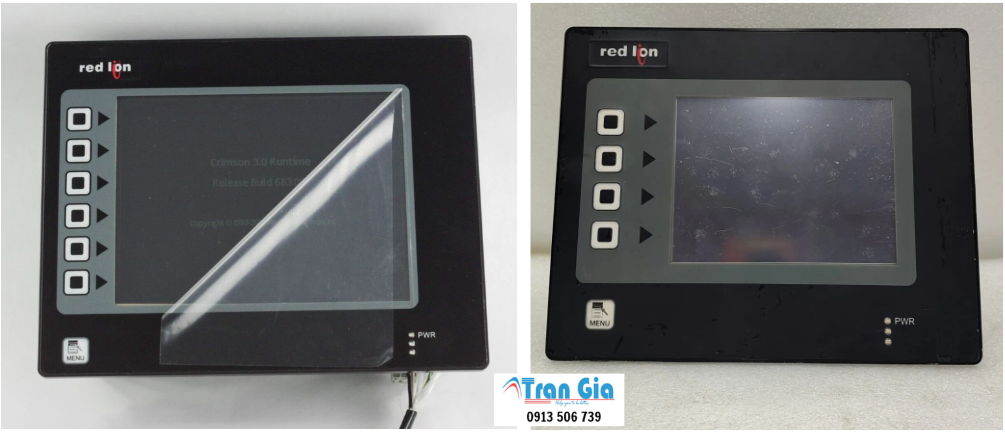

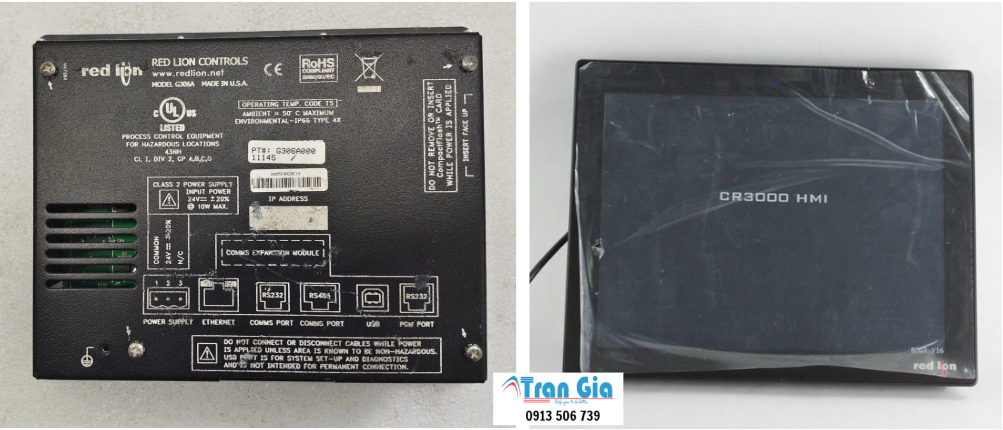

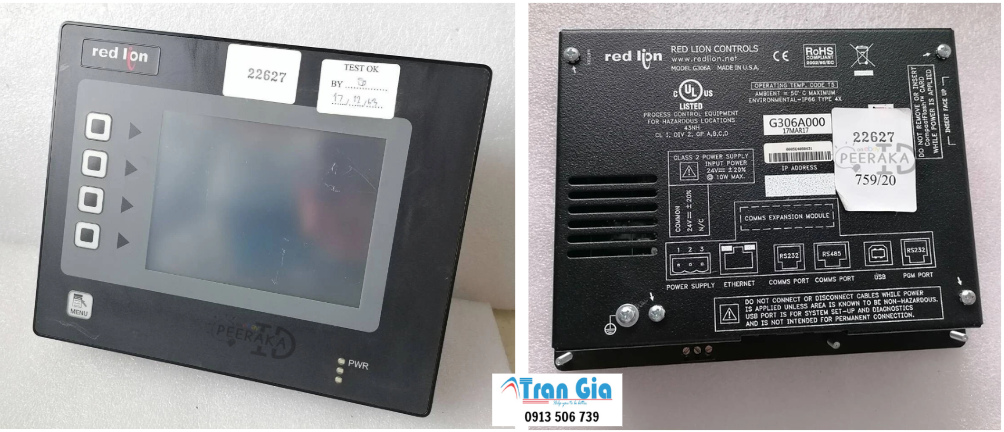

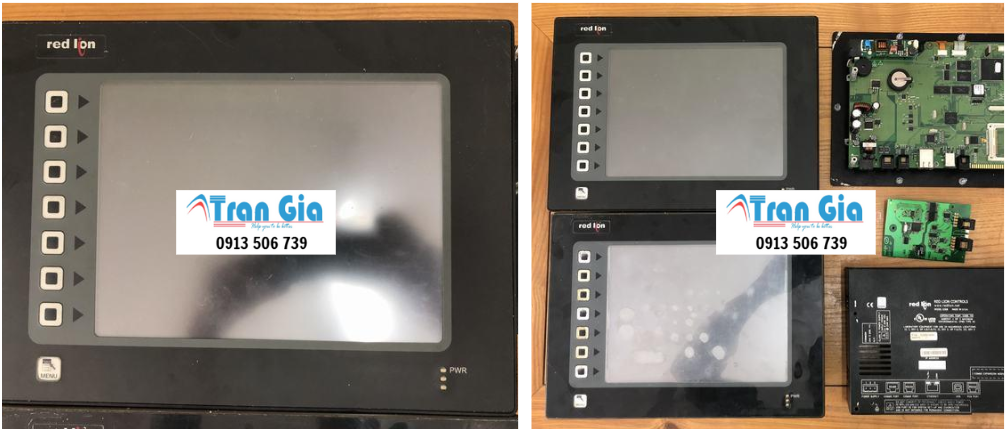

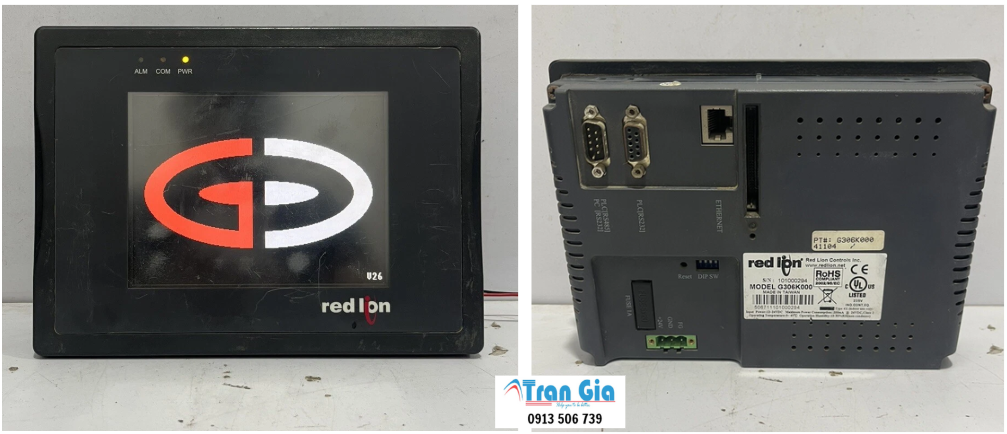

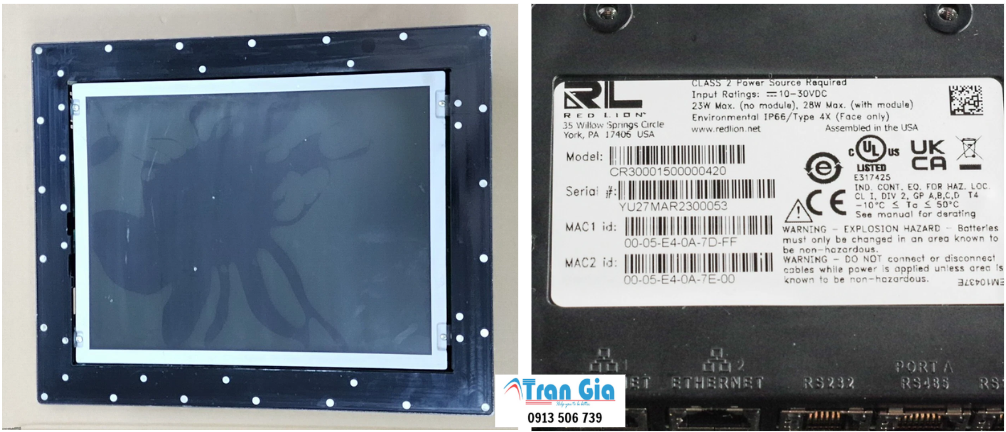

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa tại Trần Gia Automation
