Bảng mã lỗi của Servo Panasonic
| Mã lỗi | Mô tả | Nguyên nhân | Giải pháp |
| 11.0 | Bảo vệ điện áp thấp của nguồn điều khiển | Điện áp giữa P và N của bộ chuyển đổi nguồn điều khiển giảm xuống dưới giá trị quy định. | Tăng dung lượng nguồn điện, thay đổi nguồn điện, kiểm tra và thay thế driver servo nếu cần thiết. |
| 12.0 | Bảo vệ quá áp | Điện áp giữa P và N của bộ chuyển đổi nguồn điều khiển vượt quá giá trị quy định. | Điều chỉnh điện áp đầu vào. Kiểm tra và thay thế điện trở tái tạo ngoài nếu cần thiết. |
| 13.0 | Bảo vệ điện áp thấp của nguồn chính | Sự cố điện tức thời giữa L1 và L3 kéo dài hơn thời gian thiết lập. | Tăng dung lượng nguồn, loại bỏ nguyên nhân gây tắt nguồn chính, thiết lập thời gian dài hơn trong Pr5.09. |
| 14.0 | Bảo vệ quá dòng | Dòng điện qua bộ chuyển đổi vượt quá giá trị quy định. | Kiểm tra và thay thế driver servo, kiểm tra dây động cơ và kết nối đúng cách. |
| 15.0 | Bảo vệ quá nhiệt | Nhiệt độ của thiết bị hoặc bộ phận điện vượt quá giới hạn quy định. | Cải thiện điều kiện làm mát và tăng dung lượng driver và động cơ. |
| 16.0 | Bảo vệ quá tải | Giá trị lệnh mô-men xoắn vượt quá mức quá tải được thiết lập trong Pr5.12. | Tăng dung lượng driver và động cơ. Điều chỉnh lại các thông số. |
| 18.0 | Bảo vệ tải tái tạo quá mức | Năng lượng tái tạo vượt quá khả năng của điện trở tái tạo. | Kiểm tra mẫu chạy và tăng dung lượng driver và động cơ. |
| 18.1 | Bảo vệ lỗi transistor tái tạo | Transistor tái tạo trên driver servo bị lỗi. | Liên hệ Trần Gia Automation. |
| 21.0 | Bảo vệ ngắt kết nối truyền thông encoder | Truyền thông giữa encoder và driver bị gián đoạn. | Kết nối lại dây encoder theo sơ đồ. |
| 23.0 | Bảo vệ lỗi dữ liệu truyền thông encoder | Truyền thông dữ liệu từ encoder gặp lỗi do nhiễu. | Đảm bảo nguồn cấp cho encoder, tách riêng dây encoder và dây động cơ, kết nối màn chắn với FG. |
| 24.0 | Bảo vệ lệch vị trí | Xung lệch vượt quá giá trị thiết lập trong Pr0.14. | Kiểm tra lệnh vị trí và điều chỉnh lại gain. |
| 25.0 | Bảo vệ lệch vị trí hybrid | Vị trí tải bằng thang đo ngoài và vị trí động cơ bằng encoder lệch nhau vượt quá số xung thiết lập trong Pr3.28. | Kiểm tra kết nối giữa động cơ và tải, giữa thang đo ngoài và driver. Điều chỉnh các giá trị thiết lập. |
| 26.0 | Bảo vệ quá tốc độ | Tốc độ quay của động cơ vượt quá giá trị thiết lập trong Pr5.13. | Không ra lệnh tốc độ quá mức và điều chỉnh lại gain. |
| 27.0 | Bảo vệ lỗi tần số xung lệnh | Tần số xung lệnh vượt quá 1.2 lần giá trị thiết lập trong Pr5.32. | Kiểm tra tần số xung lệnh đầu vào. |
| 28.0 | Bảo vệ giới hạn phát xung | Tần số đầu ra của xung tái tạo vượt quá giới hạn. | Kiểm tra các giá trị thiết lập của Pr0.11 và 5.03. |
| 29.0 | Bảo vệ tràn bộ đếm lệch | Giá trị lệch vị trí của xung encoder vượt quá 230-1. | Kiểm tra lệnh vị trí và điều chỉnh gain. |
| 31.0 | Bảo vệ lỗi chức năng an toàn | Chức năng an toàn phát hiện lỗi. | Liên hệ Trần Gia Automation. |
| 33.0 | Bảo vệ lỗi chồng chéo gán I/F | Tín hiệu đầu vào SI1-SI5 được gán với hai chức năng. | Gán đúng chức năng cho từng chân đầu nối. |
| 34.0 | Bảo vệ lỗi thiết lập phạm vi làm việc của động cơ | Động cơ vượt quá phạm vi làm việc được thiết lập trong Pr5.14. | Kiểm tra gain và tỷ lệ quán tính. Tăng giá trị thiết lập của Pr5.14. |
| 36.0 | Bảo vệ lỗi tham số EEPROM | Dữ liệu trong vùng lưu trữ tham số bị hỏng khi đọc từ EEPROM lúc bật nguồn. | Thiết lập lại tất cả các tham số. Nếu lỗi tiếp diễn, Liên hệ Trần Gia Automation. |
| 37.0 | Bảo vệ lỗi mã kiểm tra EEPROM | Dữ liệu xác nhận ghi vào EEPROM bị hỏng khi đọc từ EEPROM lúc bật nguồn. | Liên hệ Trần Gia Automation. |
| 38.0 | Bảo vệ lỗi đầu vào cấm lái | Cả đầu vào cấm lái hướng dương và âm đều bật. | Kiểm tra công tắc và dây nối liên quan đến đầu vào cấm lái. |
| 39.0 | Bảo vệ quá mức đầu vào analog 1 | Điện áp vượt quá giá trị thiết lập trong Pr4.24 được áp dụng cho đầu vào analog 1. | Thiết lập lại đúng giá trị trong Pr4.24 và kiểm tra kết nối. |
| 39.1 | Bảo vệ quá mức đầu vào analog 2 | Điện áp vượt quá giá trị thiết lập trong Pr4.27 được áp dụng cho đầu vào analog 2. | Thiết lập lại đúng giá trị trong Pr4.27 và kiểm tra kết nối. |
| 39.2 | Bảo vệ quá mức đầu vào analog 3 | Điện áp vượt quá giá trị thiết lập trong Pr4.30 được áp dụng cho đầu vào analog 3. | Thiết lập lại đúng giá trị trong Pr4.30 và kiểm tra kết nối. |
| 40.0 | Bảo vệ lỗi hệ thống tuyệt đối | Nguồn điện và pin cho encoder tuyệt đối bị tắt và điện áp tụ điện giảm xuống dưới giá trị quy định. | Kết nối lại nguồn pin và xóa lỗi encoder tuyệt đối. |
| 41.0 | Bảo vệ lỗi bộ đếm tuyệt đối | Bộ đếm nhiều vòng của encoder tuyệt đối vượt quá giá trị quy định. | Giới hạn phạm vi di chuyển trong 32767 vòng. |
| 42.0 | Bảo vệ lỗi quá tốc độ tuyệt đối | Tốc độ quay của động cơ vượt quá giá trị quy định khi sử dụng encoder tuyệt đối. | Kiểm tra nguồn cấp và kết nối của encoder. |
| 43.0 | Bảo vệ lỗi khởi tạo encoder | Lỗi được phát hiện khi khởi tạo encoder gia tăng nối tiếp. | Liên hệ Trần Gia Automation. |
| 44.0 | Bảo vệ lỗi bộ đếm vòng đơn | Lỗi được phát hiện trong giá trị bộ đếm vòng đơn của encoder tuyệt đối. | Liên hệ Trần Gia Automation. |
| 45.0 | Bảo vệ lỗi bộ đếm nhiều vòng | Lỗi được phát hiện trong giá trị bộ đếm nhiều vòng của encoder tuyệt đối. | Liên hệ Trần Gia Automation. |
| 47.0 | Bảo vệ lỗi trạng thái tuyệt đối | Lỗi được phát hiện khi bật nguồn với encoder tuyệt đối. | Sắp xếp để động cơ không quay khi bật nguồn. |
| 48.0 | Bảo vệ lỗi pha Z của encoder gia tăng | Mất xung pha Z của encoder gia tăng nối tiếp. | Liên hệ Trần Gia Automation. |
| 49.0 | Bảo vệ lỗi tín hiệu CS của encoder gia tăng | Lỗi logic tín hiệu CS của encoder gia tăng nối tiếp. | Liên hệ Trần Gia Automation. |
| 50.0 | Bảo vệ lỗi dây nối thang đo ngoài | Truyền thông giữa thang đo ngoài và driver bị gián đoạn. | Kết nối lại dây thang đo ngoài theo sơ đồ. |
| 51.0 | Bảo vệ lỗi trạng thái 0 của thang đo ngoài | Bit 0 của mã lỗi thang đo ngoài (ALMC) bật. | Kiểm tra nguyên nhân và xóa lỗi từ bảng điều khiển. |
| 51.1 | Bảo vệ lỗi trạng thái 1 của thang đo ngoài | Bit 1 của mã lỗi thang đo ngoài (ALMC) bật. | Kiểm tra nguyên nhân và xóa lỗi từ bảng điều khiển. |
| 51.2 | Bảo vệ lỗi trạng thái 2 của thang đo ngoài | Bit 2 của mã lỗi thang đo ngoài (ALMC) bật. | Kiểm tra nguyên nhân và xóa lỗi từ bảng điều khiển. |
| 51.3 | Bảo vệ lỗi trạng thái 3 của thang đo ngoài | Bit 3 của mã lỗi thang đo ngoài (ALMC) bật. | Kiểm tra nguyên nhân và xóa lỗi từ bảng điều khiển. |
| 51.4 | Bảo vệ lỗi trạng thái 4 của thang đo ngoài | Bit 4 của mã lỗi thang đo ngoài (ALMC) bật. | Kiểm tra nguyên nhân và xóa lỗi từ bảng điều khiển. |
| 51.5 | Bảo vệ lỗi trạng thái 5 của thang đo ngoài | Bit 5 của mã lỗi thang đo ngoài (ALMC) bật. | Kiểm tra nguyên nhân và xóa lỗi từ bảng điều khiển. |
| 55.0 | Bảo vệ lỗi dây pha A | Dây pha A trong thang đo ngoài bị lỗi. | Kiểm tra kết nối dây pha A. |
| 55.1 | Bảo vệ lỗi dây pha B | Dây pha B trong thang đo ngoài bị lỗi. | Kiểm tra kết nối dây pha B. |
| 55.2 | Bảo vệ lỗi dây pha Z | Dây pha Z trong thang đo ngoài bị lỗi. | Kiểm tra kết nối dây pha Z. |
| 70.0 | Bảo vệ lỗi phát hiện dòng pha U | Lỗi bù dòng pha U được phát hiện. | Tắt nguồn và bật lại. Nếu lỗi tiếp diễn, Liên hệ Trần Gia Automation. |
| 70.1 | Bảo vệ lỗi phát hiện dòng pha W | Lỗi bù dòng pha W được phát hiện. | Tắt nguồn và bật lại. Nếu lỗi tiếp diễn, Liên hệ Trần Gia Automation. |
| 72.0 | Bảo vệ lỗi nhiệt | Lỗi bảo vệ nhiệt được phát hiện. | Kiểm tra và thay thế các linh kiện liên quan. |
| 80.0 | Bảo vệ thời gian chờ truyền thông Modbus | Truyền thông Modbus không nhận được trong thời gian quy định. | Kiểm tra kết nối truyền thông Modbus. |
| 87.0 | Bảo vệ đầu vào dừng khẩn cấp | Đầu vào dừng khẩn cấp (E-STOP) được kích hoạt. | Kiểm tra kết nối đầu vào dừng khẩn cấp (E-STOP). |
| 92.0 | Bảo vệ lỗi khôi phục dữ liệu encoder | Quá trình khởi tạo thông tin vị trí nội bộ không thực hiện đúng. | Kiểm tra nguồn cấp cho encoder và kết nối dây. |
| 92.1 | Bảo vệ lỗi khôi phục dữ liệu thang đo ngoài | Lỗi khôi phục dữ liệu thang đo ngoài trong chế độ điều khiển toàn phần và tuyệt đối. | Kiểm tra nguồn cấp cho thang đo ngoài và kết nối dây. |
| 93.0 | Bảo vệ lỗi thiết lập tham số 1 | Tỷ lệ bánh răng điện tử vượt quá phạm vi cho phép. | Kiểm tra giá trị thiết lập tham số. |
| 93.1 | Bảo vệ lỗi thiết lập tham số 2 | Khi chức năng khối hoạt động, kết nối Modbus bị vô hiệu hóa. | Kiểm tra giá trị thiết lập tham số. |
Một số lỗi thường gặp Servo Panasonic đã sửa thành công
- Sửa chữa khắc phục động cơ hư encoder.
- Sửa Servo Panasonic Mất kết nối encoder.
- Sửa Servo Panasonic Đứt dây encoder.
- Sửa Servo Panasonic Lỗi quá tải nhiệt. do hư bo, nóng điện trợ xã.
- Sửa Servo Panasonic Qúa tải khi động cơ bị kẹt do nặng.
- Sửa Servo Panasonic Hư công suất IGBT do bị hư hồi tiếp, bị mất nguồn, bị cháy nguồn,..
- Sửa Servo Panasonic Lỗi quá tốc độ Over Speed, do đấu sai thứ tự động cơ U, V, W,…
- lỗi mở Servo ON Motor
- Sửa Servo Panasonic bể bạc đạn.
- Sửa Servo Panasonic bể thắng.
- Sửa chữa Servo Panasonic lỗi thấp áp, mất điện áp DC Bus khi có lệnh chạy do chưa cấp nguồn động lực hoặc hư mạch công suất dẫn đến mất điện áp
- Lỗi mở nguồn + Servo ON motor chạy vù rồi báo quá tốc.
- Servo Panasonic lỗi hieernt hị số 8 trên Driver.
- Servo Panasonic bị nước vào trong thân của động cơ.
- Servo Panasonic cháy nổ không rõ nguyên nhân, chảy nổ bo mạch, cháy công suất, nổ tụ,…
- Servo Panasonic chưa cấp nguồn mạch động lực, có nhiều trường hợp hư mạch động lực bên trong Driver mất nguồn DC Bus dẫn đến báo lỗi
- Servo Panasonic lỗi hư trên motor.
- Servo Panasonic không hiển thị do mất nguồn điều khiển.
- Servo Panasonic lỗi mở nguồn + Servo ON motor chạy vù rồi báo quá tốc.
- Servo Panasonic lỗi quá áp. Nguyên nhân do coogn suất hư hoặc lỗi do phần hãm tái sinh.

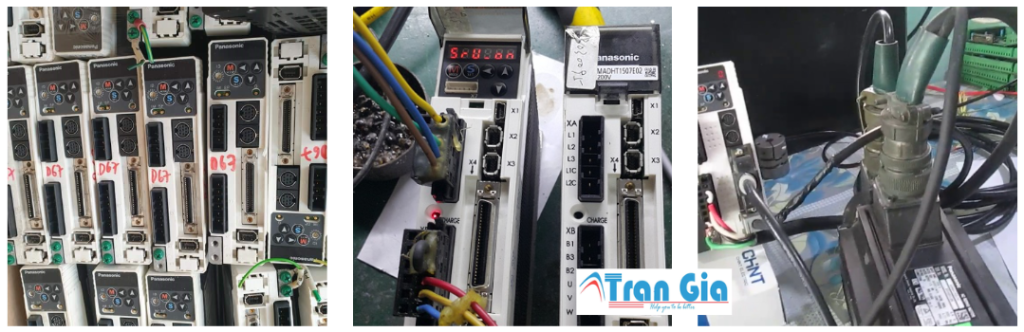

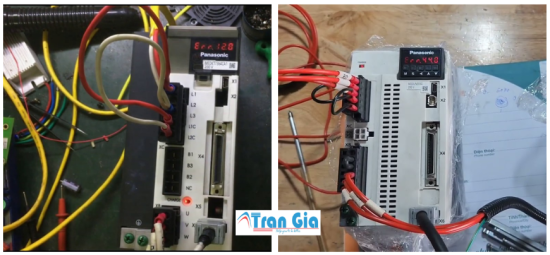

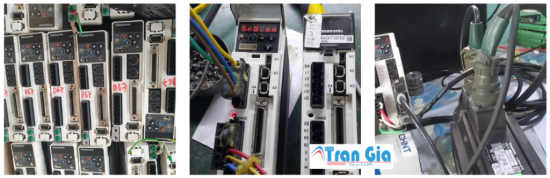

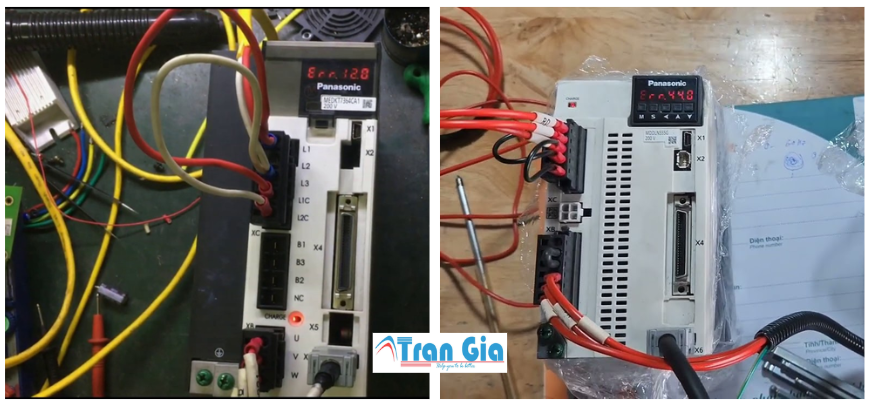

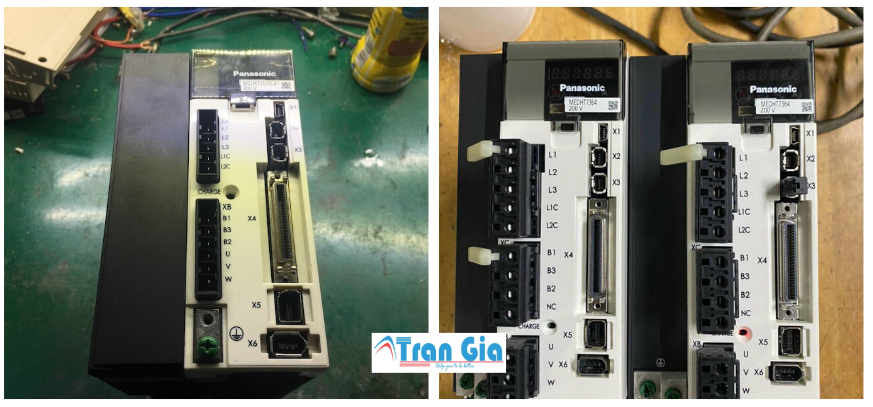

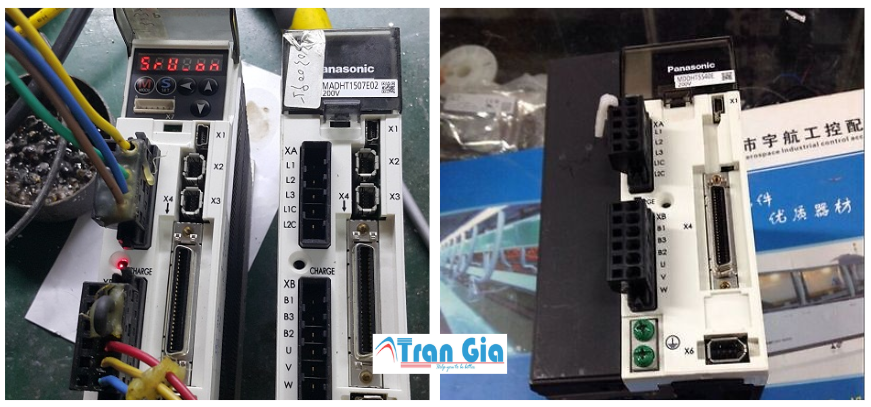

Dưới đây là một số hình ảnh servo đang trong quá trình được sửa chữa tại TRAN GIA Automation
Quy trình sửa servo Panasonic
Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.
Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.
Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.
Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
