15 Lỗi Thường Gặp Khi Sửa Biến Tần LS
2.1. Lỗi Nguồn và Công Suất
Lỗi OC (Over Current) - Quá Dòng
Case thực tế tại nhà máy dệt Đồng Nai: Máy dệt sử dụng biến tần LS iG5A 7.5kW đột nhiên báo lỗi OC khi khởi động. Nguyên nhân: Motor bị kẹt do sợi vải cuốn vào trục, dòng khởi động tăng gấp 3 lần bình thường.
Cách xử lý biến tần LS lỗi OC:
-
Kiểm tra cơ khí tải (motor, coupling, máy móc)
-
Đo IGBT bằng đồng hồ chế độ diode
-
Kiểm tra dây động lực và cách điện
-
Điều chỉnh thời gian tăng tốc (P003) từ 3s lên 5s
Lỗi OV (Over Voltage) - Quá Áp
Case tại xưởng cơ khí Bình Dương:
Biến tần LS S100 11kW báo lỗi OV khi dừng máy tiện CNC. Nguyên nhân: Tụ DC bus suy yếu, không hấp thụ được năng lượng tái sinh từ motor.
Quy trình sửa biến tần LS lỗi OV:
-
Đo tụ DC bus (thường 680µF/400V)
-
Kiểm tra điện trở xả (braking resistor)
-
Thay tụ mới và điều chỉnh thời gian giảm tốc
-
Test với tải thực tế
Lỗi UV (Under Voltage) - Sụt Áp
2.2. Lỗi Nhiệt và Làm Mát
Lỗi OH (Over Heat) - Quá Nhiệt
Case study tại xưởng giày: Biến tần LS iG5A 5.5kW liên tục báo OH sau 2 tiếng hoạt động. Kiểm tra phát hiện:
-
Quạt tản nhiệt chết 50% tốc độ
-
Tản nhiệt bị bít kín bởi bụi da và cao su
-
Cảm biến NTC bị lệch giá trị
Giải pháp sửa chữa biến tần LS:
-
Thay quạt tản nhiệt (120x120mm, 24VDC)
-
Vệ sinh tản nhiệt bằng khí nén cao áp
-
Kiểm tra và thay cảm biến nhiệt NTC
-
Lắp thêm quạt phụ trợ nếu môi trường khắc nghiệt
2.3. Lỗi Điều Khiển và Giao Tiếp
CPU ERR - Lỗi Vi Xử Lý
Case sét đánh tại nhà máy thực phẩm: Sau cơn mưa lớn, 3 biến tần LS báo CPU ERR. Nguyên nhân: Sét lan truyền qua dây tín hiệu RS485 làm hỏng IC vi xử lý chính.
Quy trình xử lý:
-
Đo nguồn cấp IC: 5VDC, 3.3VDC
-
Kiểm tra crystal oscillator (thạch anh)
-
Thay IC vi xử lý STM32 hoặc ARM Cortex
-
Nạp lại firmware gốc
EEPROM ERR - Lỗi Bộ Nhớ
Thường xảy ra khi:
Cách sửa biến tần LS lỗi EEPROM:
-
Backup tham số hiện tại (nếu còn đọc được)
-
Reset về factory default
-
Thay IC EEPROM 24C16 hoặc 24C32
-
Nạp lại cấu hình phù hợp với ứng dụng
Tổng hợp các lỗi của biến tần LS và cách khắc phục
| Mã lỗi |
Kiểu lỗi |
Nguyên Nhân |
Cách khắc phục |
| OCt |
Quá Dòng (Overcurrent) |
1. Thời gian Accel / Decel quá ngắn so với GD2 của tải.
2. Tải lớn hơn định mức biến tần. Đầu ra biến tần được cấp khi động cơ chạy tự do.
3. Đã xảy ra ngắn mạch đầu ra hoặc lỗi nối đất.
4. Phanh cơ của động cơ hoạt động quá nhanh.
|
1. Tăng thời gian Accel / Decel.
2. Thay thế biến tần có công suất phù hợp.
3. Tiếp tục hoạt động sau khi dừng động cơ hoặc sử dụng H22 (Tìm kiếm tốc độ).
4. Kiểm tra dây đầu ra.
5. Kiểm tra phanh cơ.
|
| OC2 |
Quá Dòng 2 (Overcurrent 2) |
1. Ngắn xảy ra giữa lên và xuống của IGBT
2. Đầu ra biến tần xảy ra ngắn.
3. Thời gian Accel / Decel rất nhanh so với GD2
|
1. Kiểm tra IGBT.
2. Kiểm tra đầu ra Wring.
3. Tăng thời gian Accel / Decel.
|
| Gft |
Lỗi chạm đất (Ground fault current) |
1. Đã xảy ra lỗi nối đất ở dây đầu ra của biến tần
2. Cách điện của động cơ bị hỏng do nhiệt
|
1. Kiểm tra dây của thiết bị đầu cuối đầu ra.
2. Thay thế động cơ.
|
| IOL |
Quá tải định mức (Overload trip) |
|
Liên hệ với TRAN GIA để được tư vấn và khắc phục nhanh nhất |
| POt |
Mất pha đầu ra (Output Phase loss) |
1. Tiếp điểm bị lỗi của công tắc từ ở đầu ra
2. Dây đầu ra bị lỗi
|
1. Kết nối công tắc từ ở đầu ra của biến tần một cách an toàn.
2. Kiểm tra dây đầu ra.
|
Cụ thể về các lỗi biến tần LS thường gặp như sau
– Mã lỗi OCT, OC2:
+ Biến tần LS báo lỗi OC khi bị quá dòng, là một trong những sự cố thường hay gặp nhất ở nhiều loại biến tần
+ Nguyên nhân khiến biến tần LS báo lỗi OC có thể do tải quá nặng làm ampe tăng quá đột ngột, hoặc do motor bị kẹt, hoặc do bể bạc đạn
– Mã lỗi OLT:
+ Biến tần LS báo lỗi OL khi bị quá tải
+ Nguyên nhân có thể do chênh lệch công suất giữa motor và biến tần, hoặc dây dẫn giữa motor và biến tần quá dài
– Mã lỗi FAN :
+ Biến tần LS báo lỗi FAN khi bị lỗi quạt giải nhiệt
+ Nguyên nhân là quạt giải nhiệt bị hỏng, nhiều trường hợp do quạt bị đứt dây cấp điện
– Mã lỗi OHT:
+ Biến tần LS báo lỗi OH khi bị quá nhiệt
+ Nguyên nhân có thể do biến tần bị quá nóng (do môi trường làm việc, do vị trí đặt biến tần quán nóng), mà quạt không thể giải nhiệt kịp, làm cho nhiệt độ khối tản nhiệt vượt mức cho phép.
– Mã lỗi OV
+ Biến tần LS báo lỗi OV khi bị quá áp
+ Nguyên nhân có thể do quá áp bo DC, hoặc lỗi nằm ở motor truyền động
– Mã lỗi rErr
+ Biến tần LS báo lỗi rErr khi bị lỗi giao tiếp
+ Nguyên nhân có thể do dây tín hiệu kết nối từ bàn phím xuống bo điều khiển không tốt
Và các mã lỗi khác như:
– GFT: lỗi chạm mass
– POT: lỗi thiếu pha đầu ra
– LVT: lỗi điện áp thấp
– COL: lỗi mất pha đầu vào
Ngoài các mã trên bảng mã lỗi biến tần LS ra, người dùng cũng có thể gặp một số tình trạng hư hỏng khác mà không hề báo lỗi, ví dụ như:
– Biến tần bị chết công suất, mất nguồn, nổ bo, nổ tụ
– Chạy chập chờn, không ổn định
– Điều khiển động cơ không ổn định, chạy bị giật
– Rất nóng khi điều khiển motor
– Tần số không ổn định, nhảy lên xuống thất thường
– Tự động Run ngay khi được cấp điện

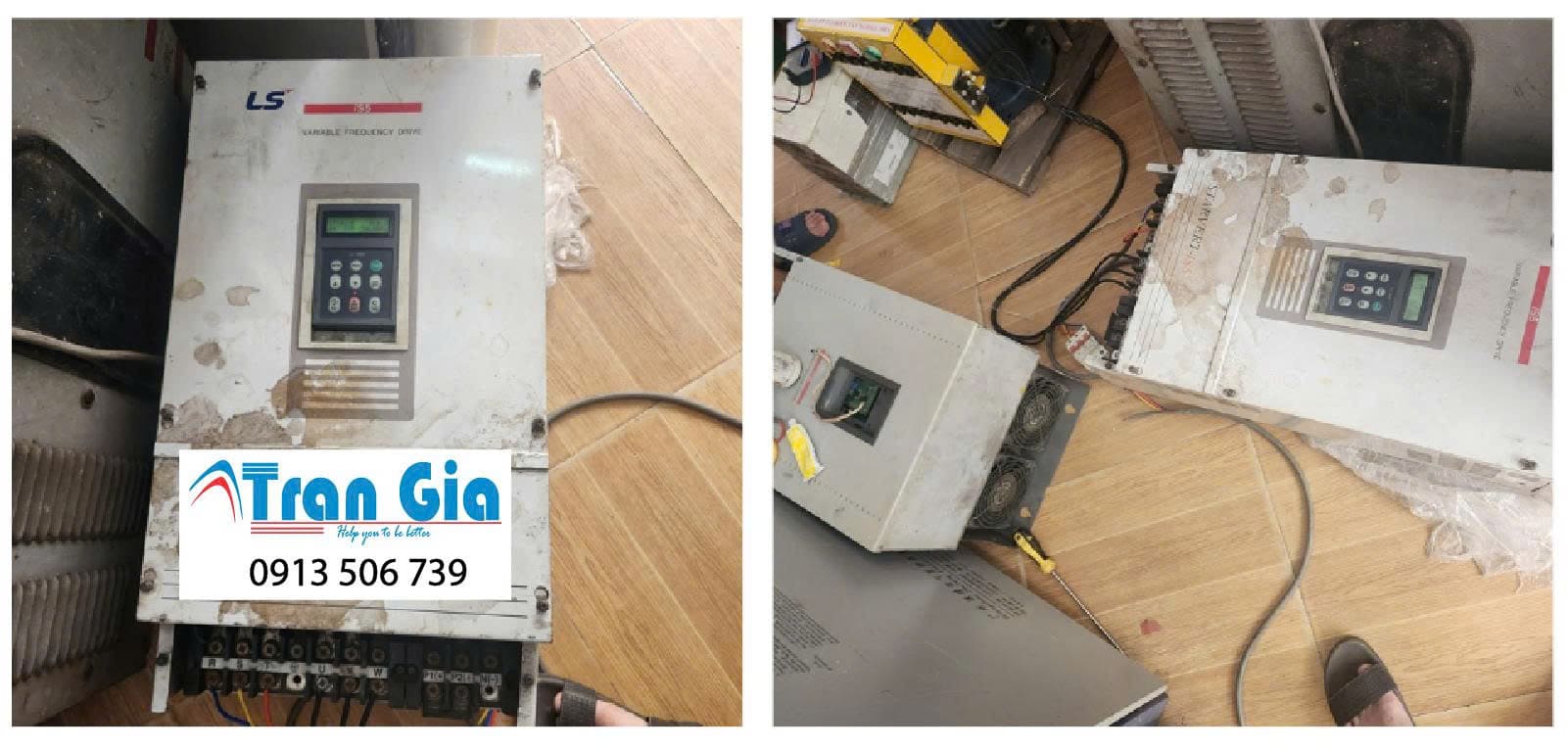

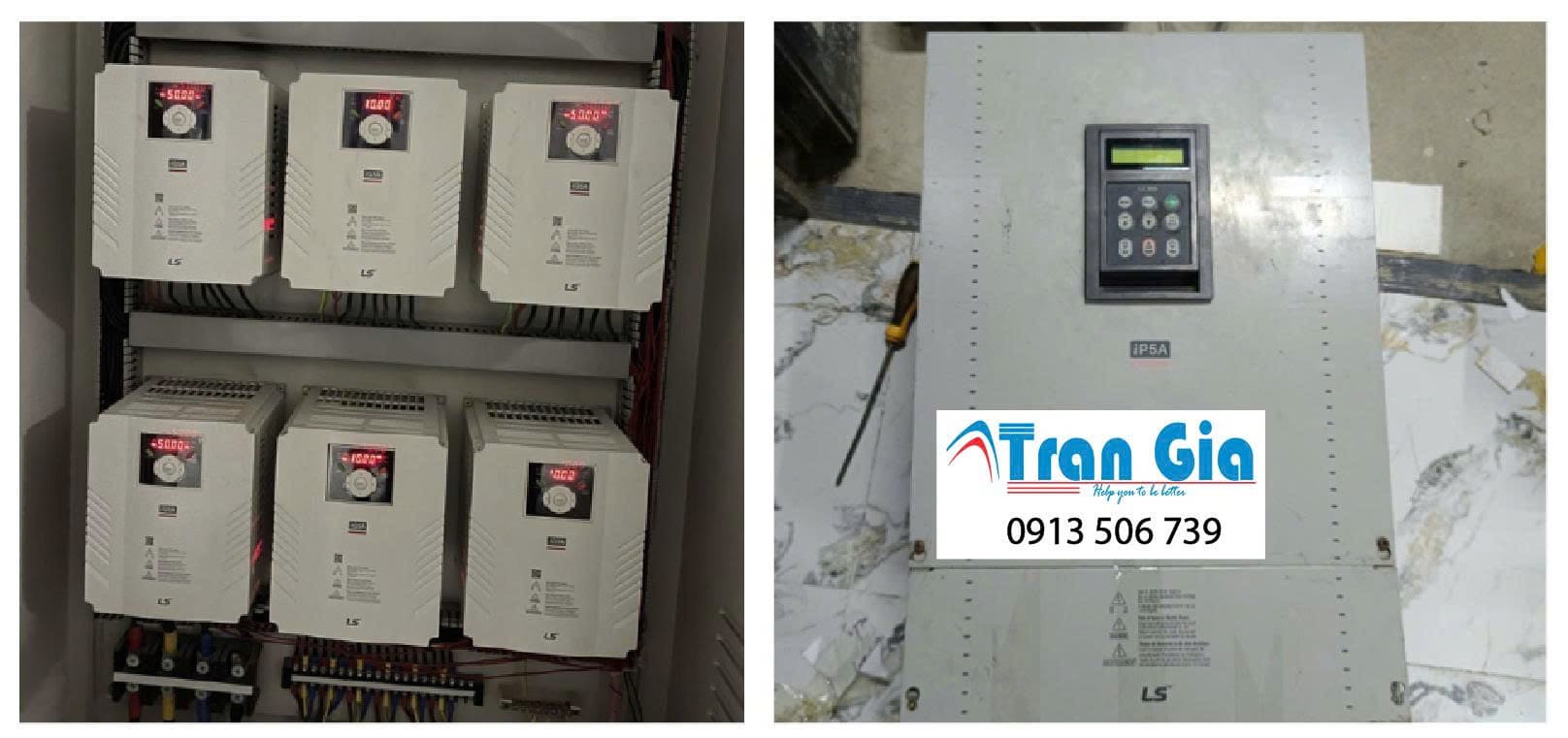

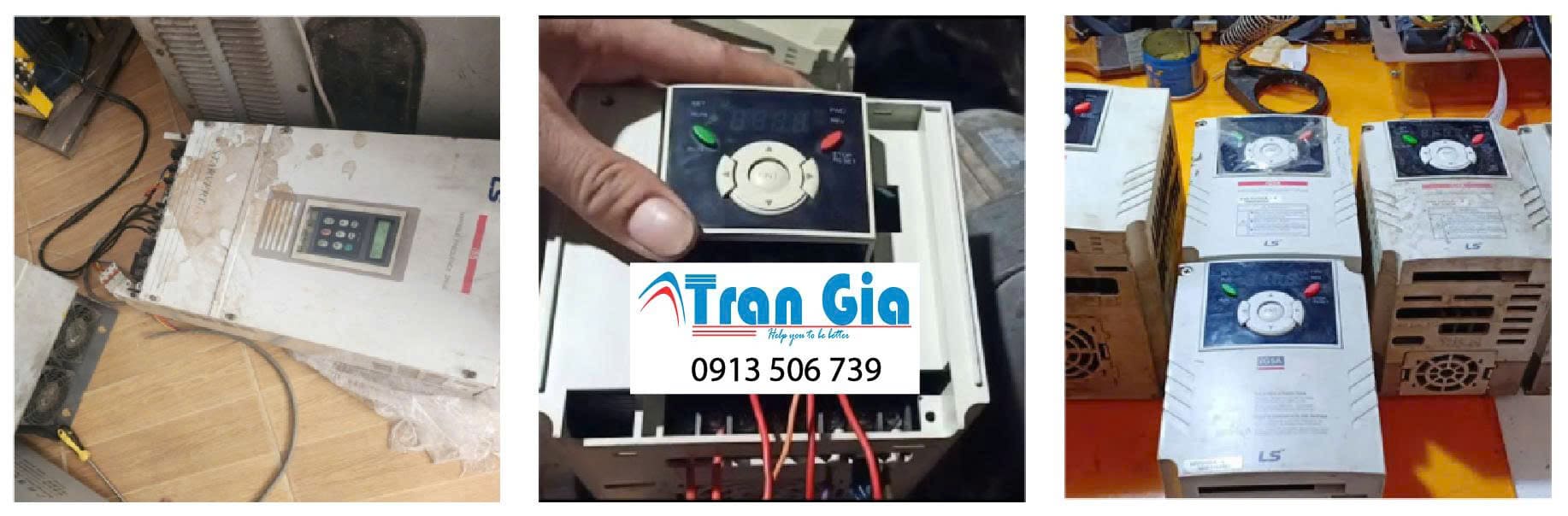

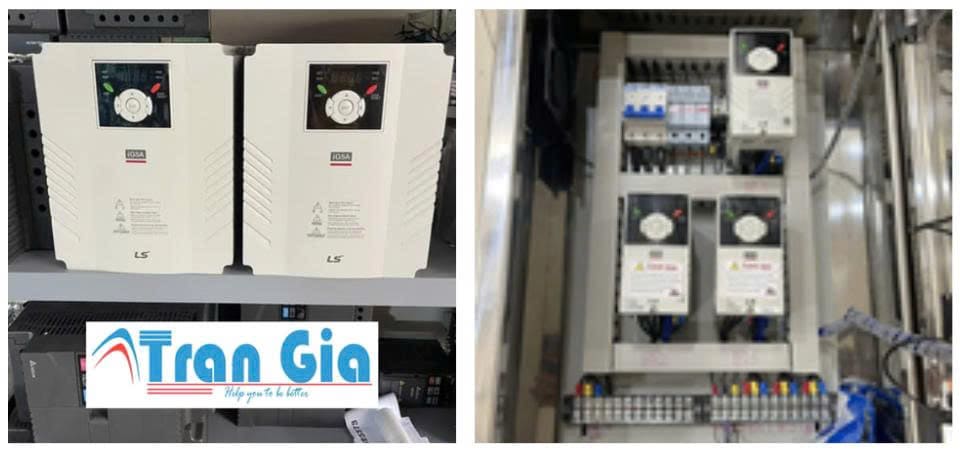

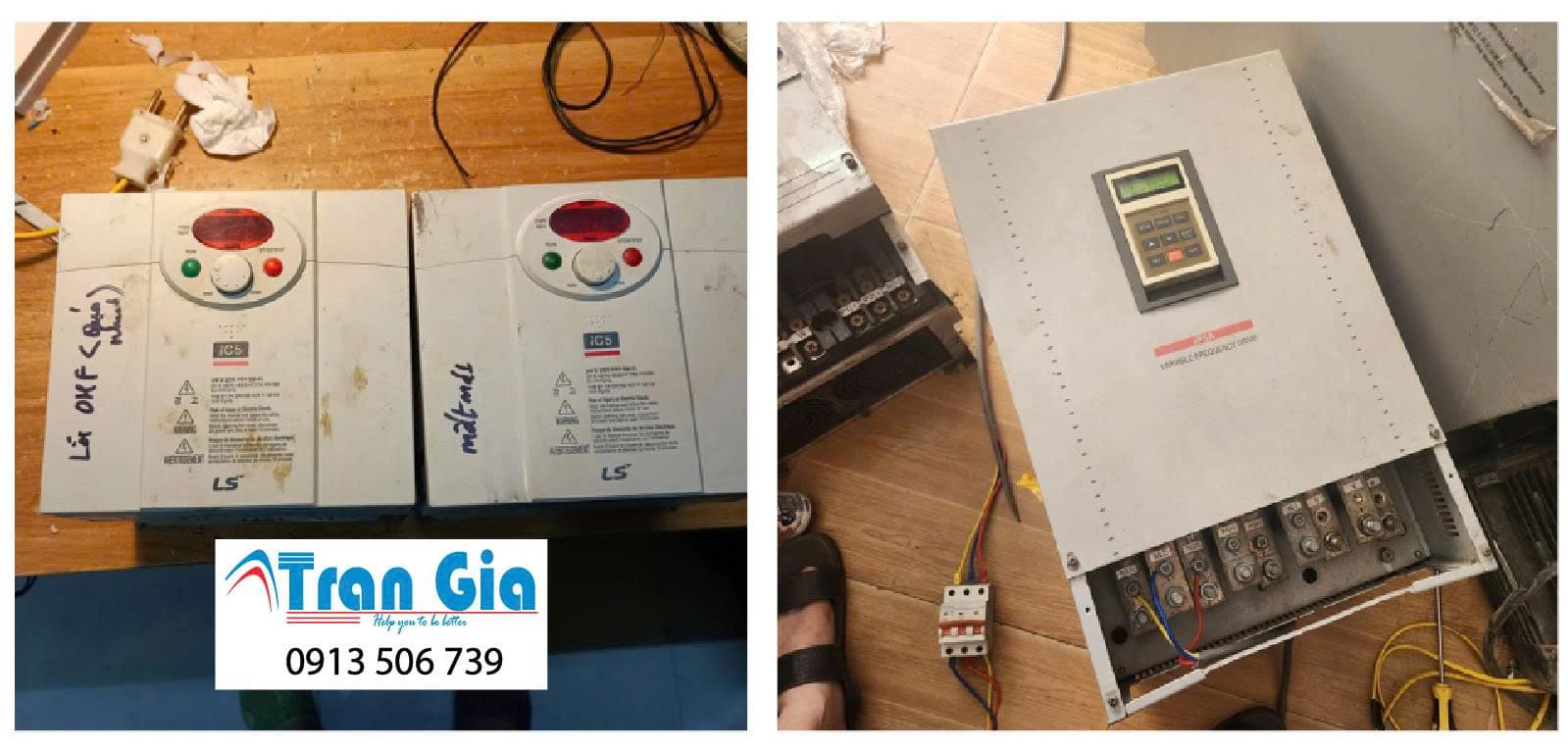

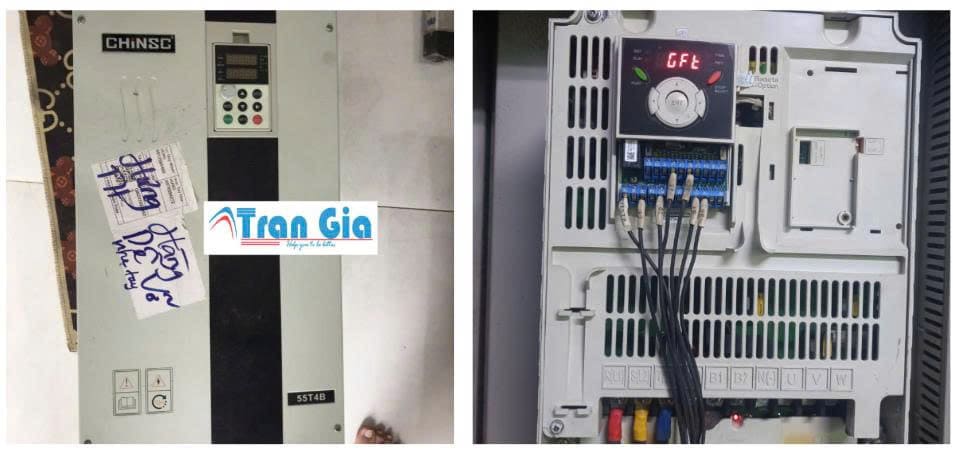

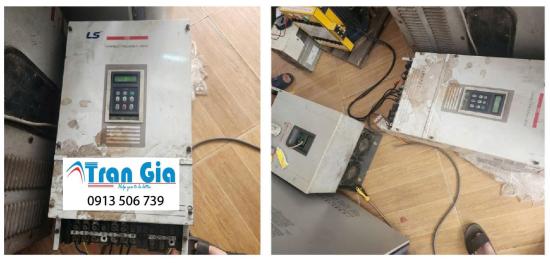

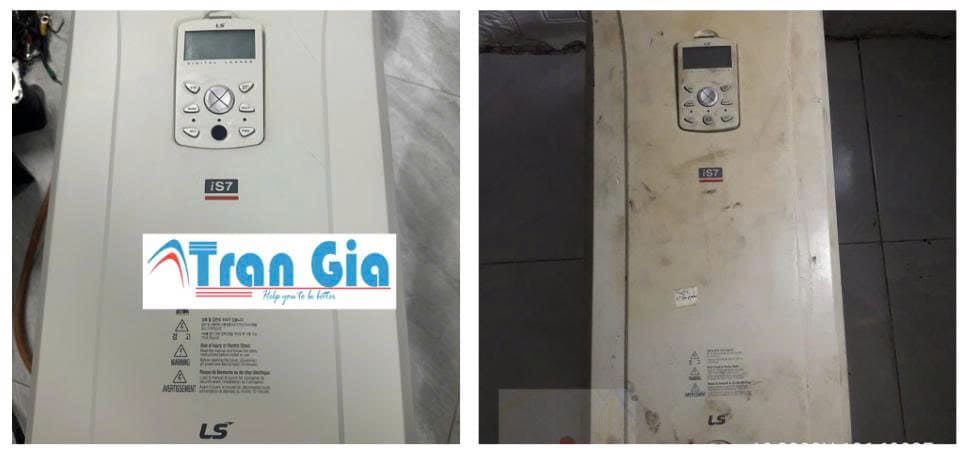

Hình ảnh một số biến tần được trong quá trình sửa chữa tại Trần Gia Automation
