Đặc điểm nổi bật Điện Trở Xả

1. Thành phần chính

1. Phần tử điện trở

   • Là dây hợp kim NiCr (Nickel-Chromium) hoặc hợp kim thép không gỉ chịu nhiệt cao.

   • Có điện trở suất ổn định, không thay đổi nhiều khi nhiệt độ tăng.

   • Được quấn hoặc sắp xếp thành cuộn, lò xo, hoặc tấm zig-zag để tối ưu tản nhiệt.

2. Vật liệu cách điện và lõi

   • Thường là ống gốm, sứ chịu nhiệt hoặc lõi mica chịu nhiệt cao.

   • Cách ly phần tử điện trở với vỏ ngoài và chống phóng điện.

3. Vỏ bảo vệ

   • Vật liệu: Nhôm đúc, thép sơn tĩnh điện, hoặc inox.

   • Có các khe thoát nhiệt hoặc cánh tản nhiệt.

   • Loại nhôm thường nhỏ gọn và nhẹ, loại thép/gốm chịu nhiệt tốt hơn.

4. Cực đấu nối

   • Dùng cọc đấu hoặc domino chịu nhiệt.

   • Một số loại có đầu cos bắt dây và tấm mica che để tránh chạm điện.

5. Bộ phận hỗ trợ tản nhiệt (tùy loại)

   • Quạt làm mát cưỡng bức (đối với điện trở công suất lớn và hãm liên tục).

   • Tấm tản nhiệt nhôm có cánh giúp tăng diện tích tản nhiệt.

2. Nguyên lý làm việc

• Khi biến tần hãm, năng lượng cơ học của động cơ biến thành điện năng, trả về DC bus.

• Điện áp DC bus tăng → mạch hãm trong biến tần đóng → dòng điện được dẫn qua điện trở xả.

• Điện trở biến đổi năng lượng điện thành nhiệt và tản ra môi trường.

3. Các kiểu cấu tạo phổ biến

• Dạng nhôm: nhỏ gọn, bền, dễ lắp trong tủ điện.

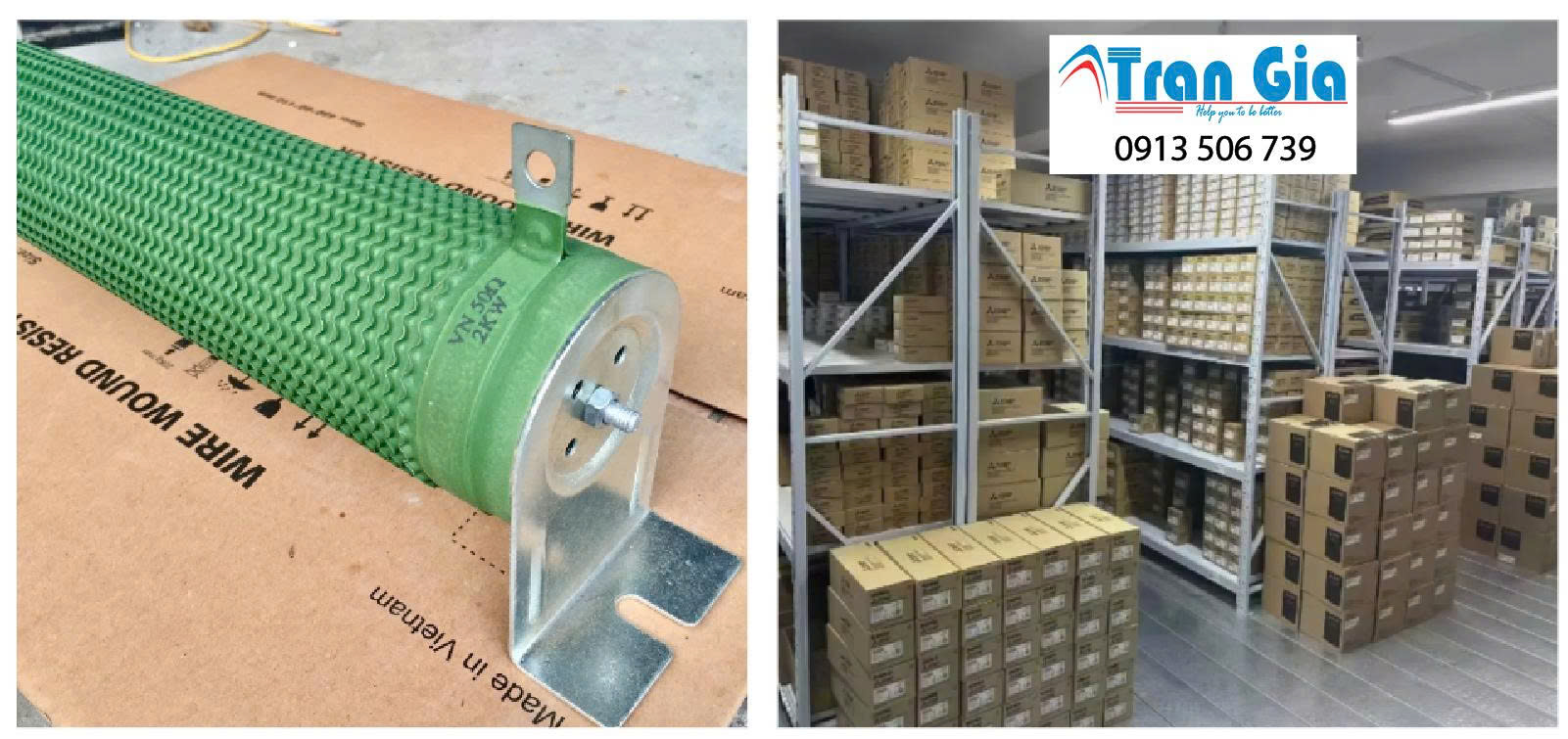

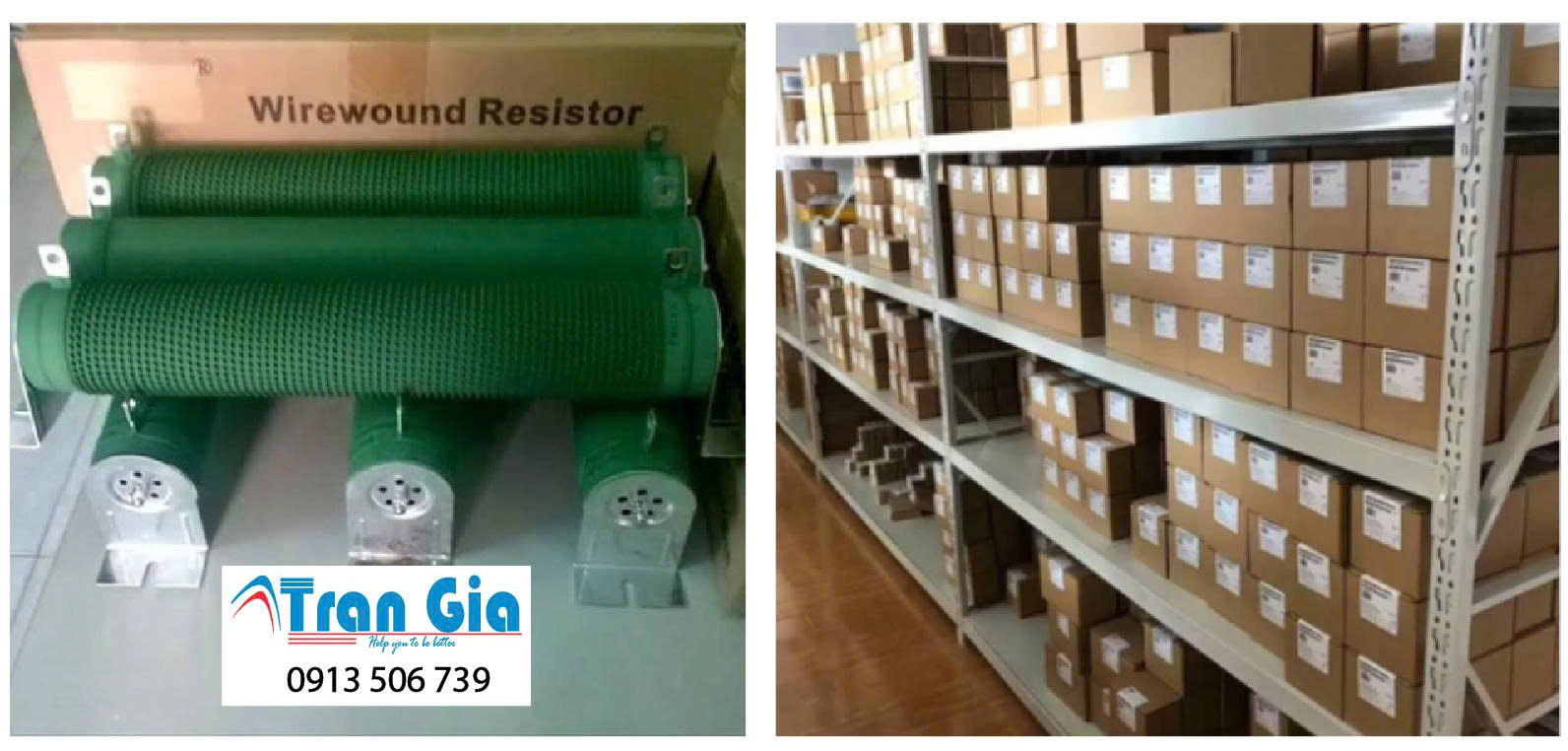

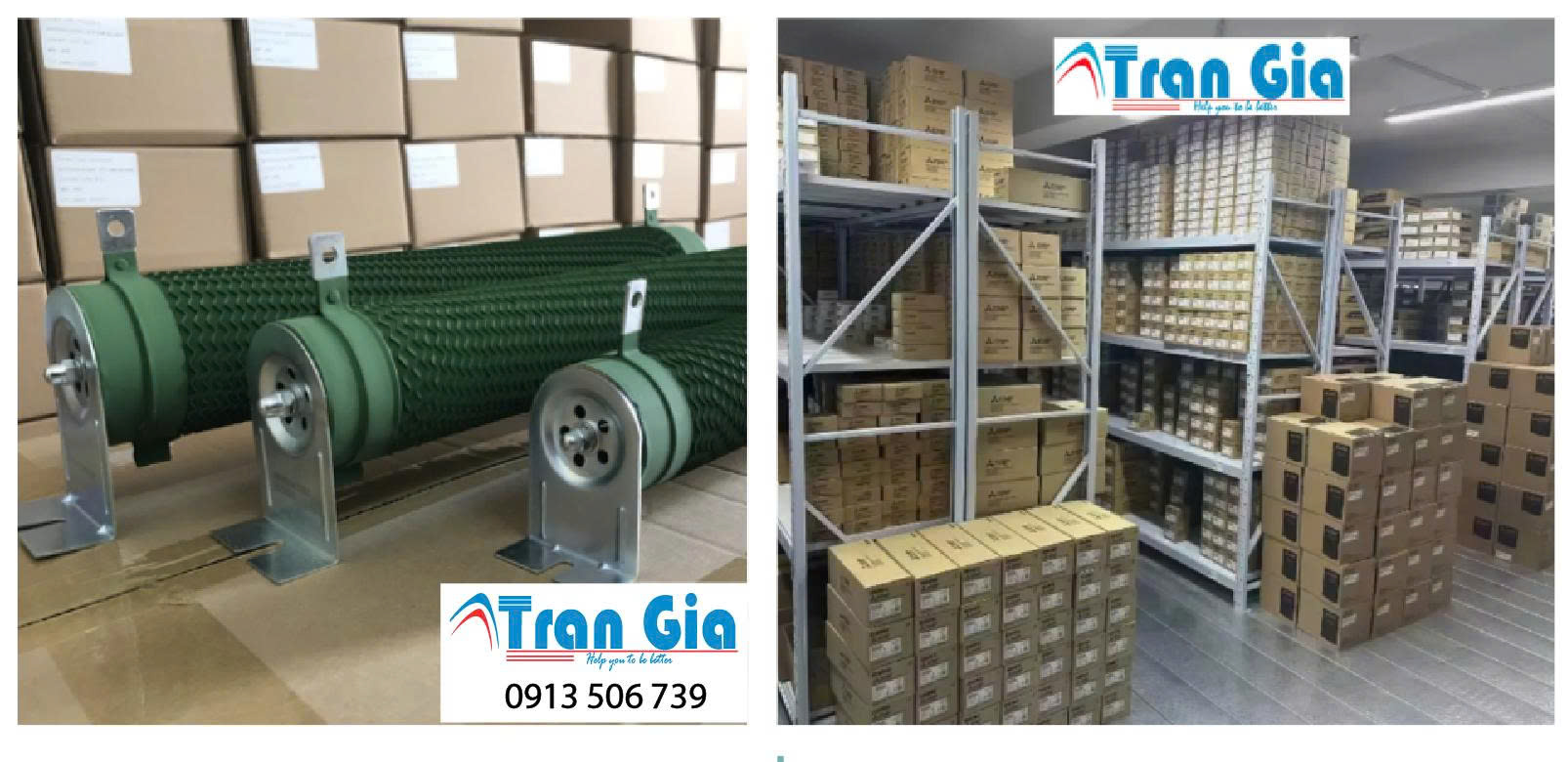

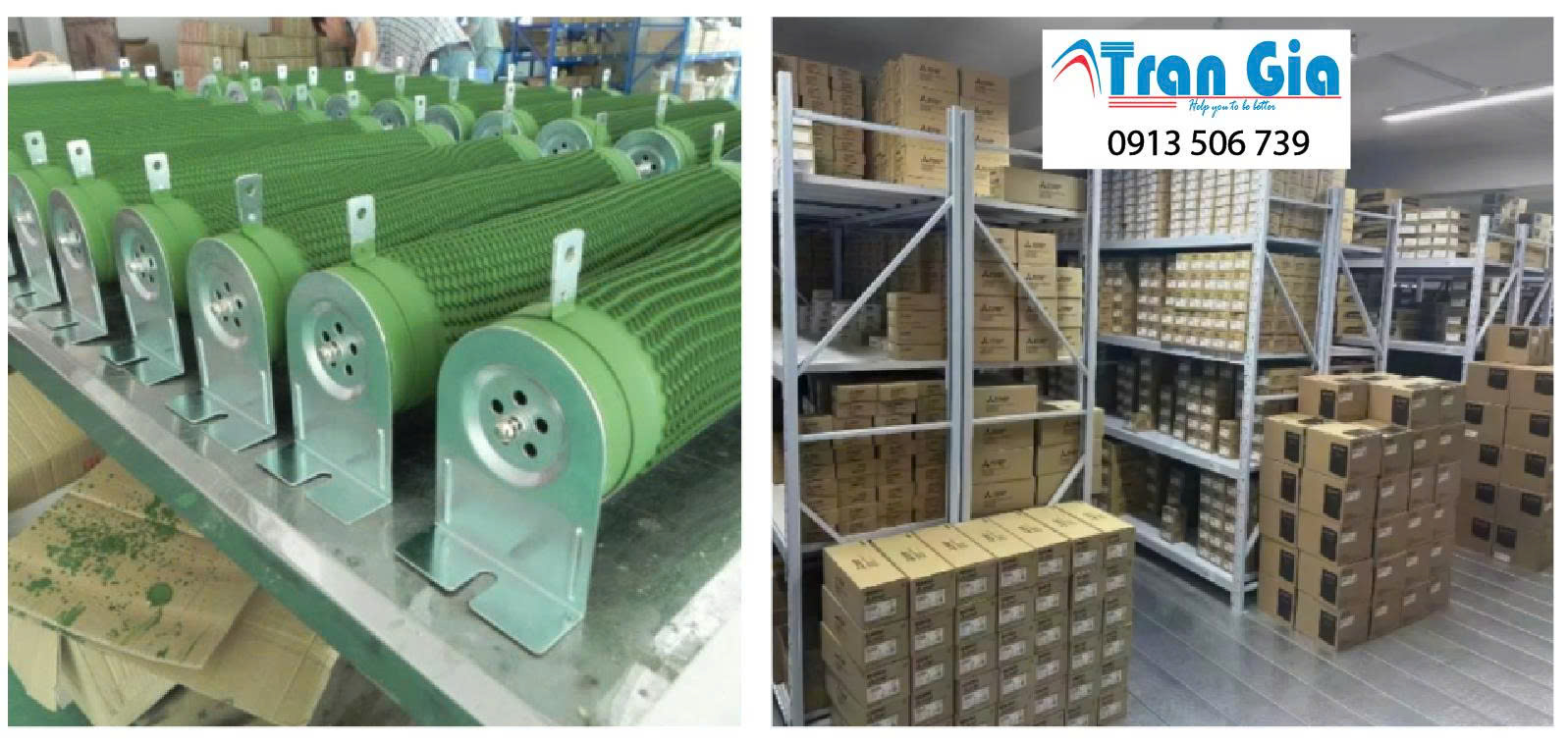

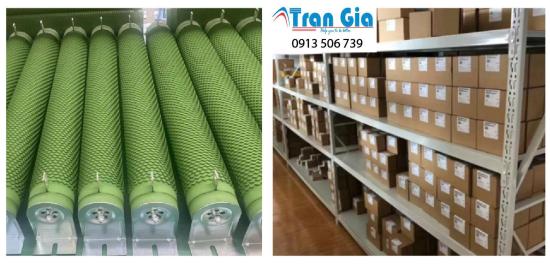

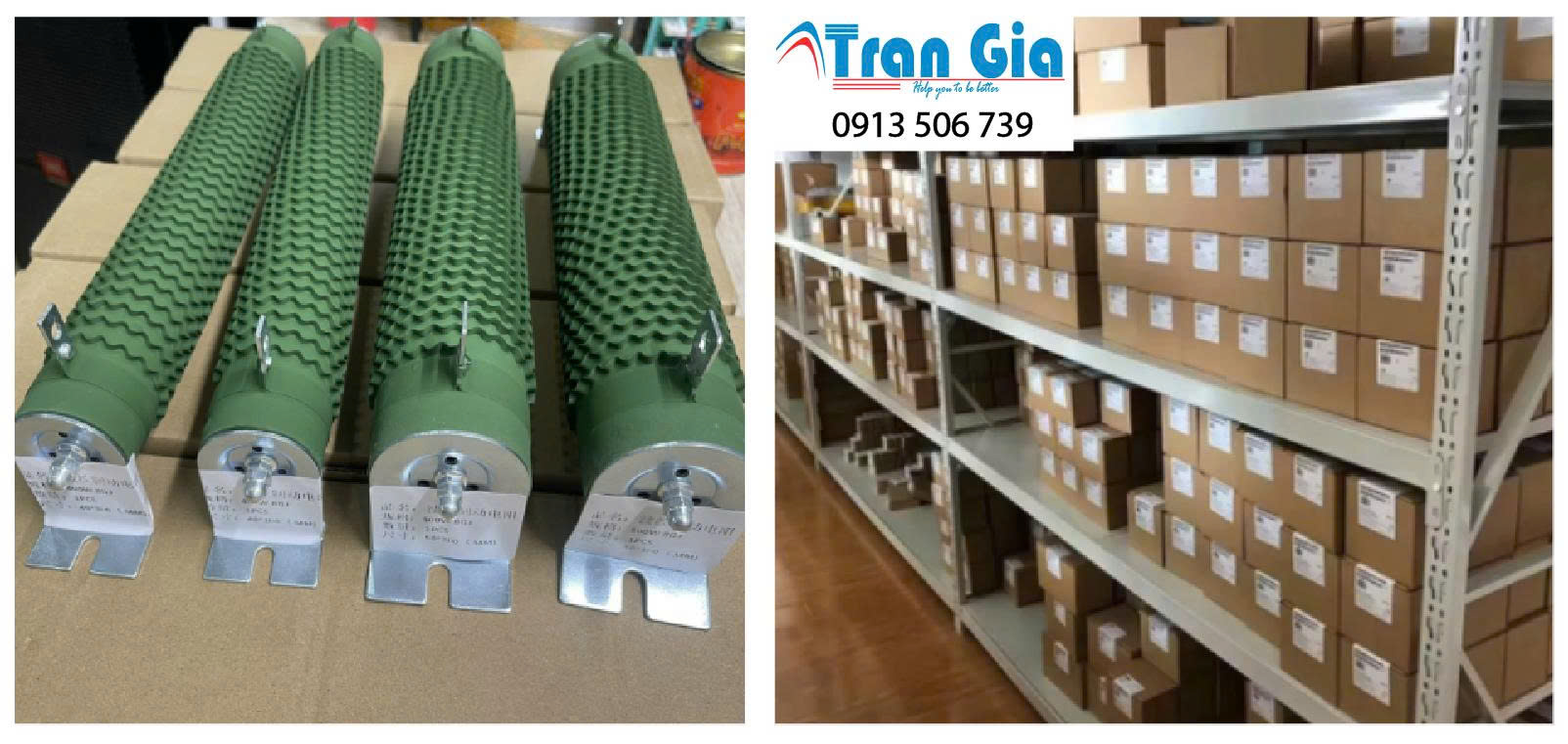

• Dạng sứ thanh: chịu nhiệt cao, giá rẻ, thường dùng cho công suất vừa và nhỏ.

• Dạng thép tản nhiệt + quạt: dùng cho công suất lớn, hãm liên tục.

• Dạng lưới: cho phép tản nhiệt nhanh, dùng trong môi trường cần thông gió tốt.

Thông số kỹ thuật Điện Trở Xả

Các thông số cần quan tâm khi chọn điện trở xả

Công thức tính sơ bộ điện trở xả

• Điện trở tối thiểu (theo biến tần):

  Rmin=Vdc2Pha˜m maxR_{ ext{min}} = frac{V_{ ext{dc}}^2}{P_{ ext{hãm max}}}Rmin​=Pha˜m max​Vdc2​​

  Trong đó:

  • VdcV_{ ext{dc}}Vdc​: điện áp DC bus (V)

  • Pha˜m maxP_{ ext{hãm max}}Pha˜m max​: công suất hãm cực đại biến tần hỗ trợ (W)

• Công suất điện trở:

  Presistor≥Pha˜m trung bıˋnh×hệ soˆˊ an toaˋnP_{ ext{resistor}} geq P_{ ext{hãm trung bình}} imes ext{hệ số an toàn}Presistor​≥Pha˜m trung bıˋnh​×hệ soˆˊ an toaˋn

Cấu tạo Điện Trở Xả

1. Chịu được điện áp DC cao

• Điện áp làm việc của điện trở xả thường từ 300VDC đến 1200VDC, tùy loại biến tần (220V, 380V, 660V).

• Vật liệu dây điện trở thường là hợp kim nichrome (NiCr) hoặc hợp kim chịu nhiệt cao, không bị oxy hóa ở nhiệt độ cao.

2. Khả năng tản nhiệt tốt

• Công suất tản nhiệt từ vài trăm watt đến hàng chục kW.

• Có loại tản nhiệt nhôm, dạng sứ hoặc dạng lưới thép giúp giải nhiệt nhanh.

• Với tải hãm thường xuyên, thường dùng loại có quạt cưỡng bức để giảm nhiệt độ nhanh chóng.

3. Thời gian đáp ứng nhanh

• Điện trở xả phản ứng gần như tức thì khi mạch hãm của biến tần đóng, giúp hạn chế quá áp DC bus do năng lượng hồi trả từ động cơ.

• Đảm bảo an toàn cho IGBT và các linh kiện công suất trong biến tần.

4. Tuổi thọ cao và chịu quá tải ngắn hạn

• Có thể chịu dòng hãm gấp nhiều lần dòng định mức trong thời gian ngắn (vài giây) mà không hỏng.

• Tuổi thọ cao nếu lắp đặt đúng thông gió và môi trường.

5. Đa dạng kiểu dáng và ứng dụng

• Dạng nhôm: nhỏ gọn, tản nhiệt tốt, dễ lắp trên tủ điện.

• Dạng sứ: giá rẻ, chịu nhiệt tốt nhưng cồng kềnh hơn.

• Dạng mô-đun kín: bảo vệ IP54, chống bụi và nước, dùng trong môi trường khắc nghiệt.

6. Khả năng tương thích cao

• Có thể dùng với nhiều thương hiệu biến tần (Hitachi, Mitsubishi, Delta, Siemens, ABB…) miễn là chọn đúng giá trị ohm và công suất theo khuyến cáo nhà sản xuất.

• Một số biến tần công suất lớn tích hợp sẵn mạch điều khiển hãm, chỉ cần gắn điện trở ngoài.
