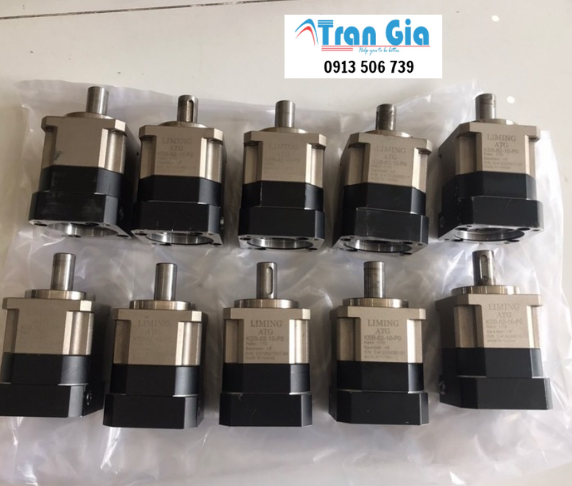

Đặc điểm của Hộp Số Servo 7.5 KW , Hộp Giảm tốc Servo 7.5KW Tỉ lệ 1/20 1:20
-
Thiết kế nhỏ gọn, dễ lắp đặt với các dòng servo công suất lớn 7.5kW.
-
Cấu trúc hộp số hành tinh cho hiệu suất truyền động cao, độ ổn định tốt.
-
Bánh răng làm từ thép hợp kim 20CrMnTi, được thấm cacbon và tôi cứng giúp tăng độ bền và giảm mài mòn.
-
Độ rơ thấp (≤ 8 arcmin) đảm bảo độ chính xác khi điều khiển vị trí và tốc độ.
-
Hiệu suất truyền đạt tới 95%, giúp tiết kiệm năng lượng và giảm tổn hao cơ học.
-
Vỏ hộp số bằng hợp kim nhôm hoặc thép đúc, tản nhiệt tốt và chịu lực cao.
-
Có khả năng hoạt động ổn định trong điều kiện tải nặng và liên tục.
Thông số kỹ thuật của Hộp Số Servo 7.5 KW , Hộp Giảm tốc Servo 7.5KW Tỉ lệ 1/20 1:20
| Thông số | Giá trị |
| Công suất servo tương thích | 7.5 kW |
| Tỉ số truyền | 1/20 (1:20) |
| Loại hộp số | Hộp số hành tinh (Planetary Gearbox) |
| Tốc độ đầu vào tối đa | 3000 – 6000 vòng/phút (rpm) |
| Tốc độ đầu ra danh định | 200 – 400 vòng/phút (tùy tải và model) |
| Hiệu suất truyền động | ≈ 95% |
| Mô-men xoắn đầu ra danh định | 400 – 700 N·m (tùy model) |
| Độ rơ (Backlash) | ≤ 8 arcmin |
| Cấp chính xác | P1 – P2 |
| Vật liệu bánh răng | Thép hợp kim 20CrMnTi, thấm cacbon và tôi cứng HRC 58–62 |
| Vật liệu vỏ | Hợp kim nhôm hoặc thép đúc nguyên khối |
| Phương pháp bôi trơn | Dầu mỡ tổng hợp chịu nhiệt |
| Nhiệt độ làm việc | -10°C đến +90°C |
| Kiểu lắp đặt | Mặt bích vuông tiêu chuẩn |
| Ứng dụng | Dùng cho máy CNC, robot, băng tải tải nặng, hệ thống tự động hóa |
Cấu tạo của Hộp Số Servo 7.5 KW , Hộp Giảm tốc Servo 7.5KW Tỉ lệ 1/20 1:20
-
Vỏ hộp số: Làm từ hợp kim nhôm hoặc thép đúc nguyên khối, có độ cứng cao, giúp bảo vệ các bộ phận bên trong và tản nhiệt hiệu quả.
-
Bánh răng mặt trời (Sun gear): Gắn trực tiếp với trục servo, là bánh răng chủ động truyền chuyển động cho các bánh răng hành tinh.
-
Bánh răng hành tinh (Planet gears): Quay quanh bánh răng mặt trời, chịu tải chính, giúp phân phối đều lực và tăng hiệu suất truyền động.
-
Vành răng trong (Ring gear): Cố định vào vỏ hộp, là điểm tựa cho các bánh răng hành tinh quay, tạo ra tỷ số truyền 1:15.
-
Giá đỡ hành tinh (Planet carrier): Giữ các bánh răng hành tinh và truyền chuyển động tới trục đầu ra.
-
Trục ra (Output shaft): Nối với cơ cấu truyền động ngoài, chịu mô-men xoắn lớn hơn đầu vào.
-
Ổ bi chính xác cao: Giúp giảm ma sát, vận hành êm và tăng tuổi thọ hộp số.
-
Phớt dầu & dầu bôi trơn: Giúp bôi trơn liên tục các bánh răng, hạn chế mài mòn và ngăn rò rỉ dầu.
