Dấu hiệu nhận biết màn hình HMI bị hỏng

Trước khi bắt đầu trình tự các bước sửa chữa màn hình HMI, bạn cần nhận diện rõ tình trạng hư hỏng. Một số biểu hiện phổ biến:

• Màn hình không hiển thị, tối đen.

• Cảm ứng bị liệt hoặc sai lệch vị trí.

• Giao diện bị đơ, không phản hồi.

• Xuất hiện lỗi kết nối với PLC.

• Màn hình bị sọc, nhòe màu.

• Tự động reset liên tục.

Nguyên nhân phổ biến khiến HMI bị lỗi

Các nguyên nhân dẫn đến lỗi HMI có thể đến từ yếu tố phần cứng hoặc phần mềm, ví dụ:

• Nguồn điện không ổn định.

• Va đập mạnh hoặc rơi rớt.

• Lỗi phần mềm hoặc xung đột chương trình.

• Hư bo mạch, tụ điện, cổng kết nối.

• Quá nhiệt hoặc môi trường làm việc ẩm ướt.

Trình tự các bước sửa chữa màn hình HMI chi tiết

Việc sửa chữa màn hình HMI yêu cầu kiến thức kỹ thuật và sự tỉ mỉ. Dưới đây là trình tự các bước sửa chữa màn hình HMI đúng chuẩn:

Kiểm tra sơ bộ tình trạng màn hình

• Kiểm tra điện áp cấp cho màn hình có ổn định không.

• Quan sát bên ngoài xem có dấu hiệu nứt vỡ, cháy khét.

• Ghi nhận mã lỗi nếu có hiển thị trên màn hình.

Ngắt nguồn và tháo thiết bị

• Ngắt toàn bộ nguồn điện để đảm bảo an toàn.

• Dùng tua vít tháo màn hình khỏi tủ điều khiển.

• Gỡ cáp tín hiệu, cáp nguồn một cách cẩn thận.

Phân tích lỗi phần cứng/phần mềm

• Dùng kính lúp kiểm tra mạch in, linh kiện.

• Dùng thiết bị test màn hình nếu có.

• Kiểm tra cảm ứng (touch) bằng phần mềm nội bộ hoặc thiết bị giả lập.

• Đọc dữ liệu bộ nhớ nếu nghi ngờ lỗi chương trình.

Tình huống điển hình: HMI khởi động nhưng không hiển thị giao diện ⇒ Lỗi firmware hoặc bộ nhớ flash.

Thay thế hoặc sửa chữa linh kiện

• Thay cảm ứng nếu liệt hoặc mất phản hồi.

• Thay màn hình LCD nếu hiển thị sai màu, sọc dọc.

• Hàn lại mạch nếu phát hiện chân linh kiện hở, oxi hóa.

• Thay tụ, IC nguồn nếu bị cháy, phồng.

Cài đặt phần mềm HMI (nếu cần)

• Kết nối HMI với máy tính qua cáp chuyên dụng.

• Sử dụng phần mềm chính hãng (ví dụ: WinCC, GT Designer, Vijeo Designer…).

• Tải lại chương trình gốc nếu bị lỗi phần mềm.

Lắp lại thiết bị và chạy thử

• Lắp lại màn hình HMI vào vị trí ban đầu.

• Kết nối các dây nguồn, tín hiệu như cũ.

• Cấp nguồn và kiểm tra hoạt động của màn hình.

Kiểm tra và nghiệm thu

• Kiểm tra toàn bộ tính năng: hiển thị, cảm ứng, giao tiếp PLC.

• Ghi nhận thông số vận hành.

• Bàn giao thiết bị đã sửa cho bộ phận vận hành.

Lưu ý: Đảm bảo backup đầy đủ chương trình HMI để phục hồi trong trường hợp lỗi về sau.

Những lợi ích của phương án sửa chữa màn hình HMI MCGS thay vì mua mới

Đa số các màn hình cảm ứng HMI MCGS hàng theo máy đều có cài password chống upload chương trình, việc crackpassword khá khó khăn và chi phí tương đối cao, vì thế việc sửa chữa màn hình HMI để sử dụng lại là phương án tối ưu nhất, giúp khách hàng tiết kiệm chi phí vá thời gian dừng máy ngắn nhất có thể.

Sửa màn hình cảm ứng HMI MCGS giúp khách hàng giảm chi phí tối đa khi mua mới thiết bị (chi phí sửa thường chỉ bằng dưới 40% so mới giá màn hình mua mới)

Giúp tiết kiệm thời gian đặt hàng mới (2-4 tuần) đối với các mã model hiếm và khó tìm, đặc biệt là màn hình theo máy OEM.

Sửa màn hình cảm ứng HMI MCGS làm giảm tối đa tỷ lệ giảm năng suất sản xuất khi dây chuyền không thể hoạt động vì thiết bị lỗi.

Sửa màn hình cảm ứng HMI MCGS  giúp khách hàng sản xuất ngay, không để thời gian chờ đợi thay thế vì thiết bị lỗi, đình truệ đơn hàng, hợp đồng…vv

Đội ngũ kỹ sư của TRAN GIA sẽ tiến hành vệ sinh, chỉnh lại độ sáng và calib lại màn hình HMI sau khi sửa chữa, vì thế màn hình HMI sẽ sáng hơn, rõ nét hơn và nhạy hơn so với ban đầu

Đặc biệt,TRAN GIA chuyên cung cấp các linh kiện, phụ kiện chính hãng sửa chữa và thay thế cho tất cả các loại màn hình HMI, Màn hình LCD, cảm ứng công nghiệp các hãng tiêu chuẩn Châu Âu, Nhật, Đài Loan, Hàn Quốc...

Với các lỗi về phần cảm ứng của màn hình HMI MCGS thì hầu hết cần phải thay thế tấm cảm ứng là màn hình có thể trở lại hoạt động bình thường.

Với lỗi màn hình hiển thị LCD không khắc phục được =>  TRAN GIA Luôn có sẵn hơn 500 mẫu mã luôn sẵn sàng để phục vụ quý khách hàng nhanh nhất.

Tại TRAN GIA chúng tôi có trang bị cho các kỹ sư một hệ thống bao gồm Máy hiện sóng Tektronik USA, Đồng hồ và thiết bị đo đếm Yokogawa Japan, Đồng hồ và dụng cụ đo Fluke USA và đặc biệt là hàng trăm bộ cáp Lập trình, kết nối Online đọc và hiển thị các thông số của thiết bị kèm theo cáp, jack kết nối để phục vụ cho quá trình TEST và kiểm tra trong quá trình sửa chữa cũng như trước khi giao tới tay khách hàng

Chúng tôi luôn có sẵn Linh kiện chính hãng để sửa chữa màn hình cảm ứng HMI MCGS

• Tấm cảm ứng, Mặt cảm ứng màn hình MCGS tất cả các kích thước: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch, 17.0 inch, 19.0 inch

• Bàn phím HMI MCGS, Keypad

• Tấm nền LCD hiển thị màn hình MCGS tất cả các kích thước: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch

• Bo CPU, Bo điều khiển, Bo cao áp & bóng đèn màn hình MCGS

Giới thiệu về HMI MCGS

Trong các hệ thống tự động hóa công nghiệp hiện đại, màn hình HMI (Human Machine Interface) đóng vai trò quan trọng trong việc giao tiếp giữa con người và máy móc. Một trong những thương hiệu HMI phổ biến tại Việt Nam hiện nay là MCGS – một sản phẩm có mức giá hợp lý, giao diện trực quan và dễ dàng tích hợp với PLC của nhiều hãng.

Tuy nhiên, trong quá trình sử dụng, không ít kỹ sư điều khiển và bảo trì gặp phải tình trạng "Màn hình HMI MCGS bị lỗi và cách sửa chữa để màn hình hoạt động trở lại" trở thành mối quan tâm hàng đầu. Bài viết này sẽ cung cấp phân tích chuyên sâu, các nguyên nhân thường gặp, giải pháp khắc phục cũng như các lưu ý để hạn chế lỗi tái diễn.

Phần 1: Các lỗi thường gặp trên màn hình HMI MCGS

Để tìm ra cách sửa chữa hiệu quả, trước hết bạn cần nhận diện rõ loại lỗi đang gặp phải. Dưới đây là một số lỗi phổ biến:

1.1. Sửa chữa Màn hình HMI MCGS không lên nguồn

• Hiện tượng: Màn hình đen hoàn toàn, không sáng, không hiển thị logo khởi động.

• Nguyên nhân:

  • Nguồn cấp không đúng điện áp (thường là 24V DC).

  • Hỏng nguồn nội bộ của HMI.

  • Lỏng dây nguồn hoặc đầu cắm.

  • Cháy tụ nguồn, hỏng IC nguồn.

1.2. Màn hình sáng nhưng không hiển thị (treo logo hoặc trắng màn hình)

• Hiện tượng:

  • Màn hình hiển thị logo MCGS mãi không vào giao diện chính.

  • Màn hình trắng xóa hoặc nhấp nháy.

• Nguyên nhân:

  • Hỏng phần mềm hệ thống (firmware).

  • File chương trình bị lỗi.

  • Lỗi bộ nhớ trong (NAND Flash, eMMC).

  • Mất kết nối với PLC.

1.3. Màn hình cảm ứng không nhận thao tác

• Hiện tượng: Không thể bấm, vuốt, hoặc cảm ứng chập chờn.

• Nguyên nhân:

  • Lỗi màn hình cảm ứng (touch panel).

  • Cáp kết nối từ cảm ứng đến bo mạch bị lỏng hoặc đứt.

  • Lỗi phần mềm nhận diện cảm ứng.

1.4. Sửa chữa Màn hình MCGS bị lỗi truyền thông với PLC

• Hiện tượng: Không có dữ liệu, báo lỗi truyền thông, không cập nhật thông tin.

• Nguyên nhân:

  • Cáp kết nối HMI - PLC bị đứt, lỏng hoặc sai chuẩn (RS232, RS485, Ethernet).

  • Sai cổng COM hoặc tốc độ baud.

  • Chọn sai model PLC trong phần mềm.

Phần 2: Cách sửa chữa để màn hình HMI MCGS hoạt động trở lại

Tùy theo từng lỗi, bạn có thể áp dụng các bước kiểm tra và xử lý dưới đây để khôi phục hoạt động cho màn hình HMI MCGS.

2.1. Kiểm tra và xử lý lỗi không lên nguồn

Bước 1: Đo điện áp nguồn cấp

• Sử dụng đồng hồ vạn năng để đo điện áp tại đầu cấp cho HMI.

• Điện áp yêu cầu thường là 24V DC ±10%.

Bước 2: Kiểm tra dây nguồn

• Đảm bảo dây không bị lỏng, gãy, chập chờn.

• Nếu có cầu chì bảo vệ, kiểm tra xem có bị đứt không.

Bước 3: Mở vỏ và kiểm tra phần cứng (nếu có kinh nghiệm)

• Quan sát tụ điện có bị phồng hay rỉ không.

• Kiểm tra bo mạch xem có mùi khét, cháy IC hay linh kiện nào bất thường.

Lưu ý: Nếu không có kinh nghiệm, nên mang đến trung tâm sửa chữa HMI MCGS chuyên nghiệp để tránh làm hỏng thêm.

2.2. Khắc phục lỗi treo logo hoặc trắng màn hình

Bước 1: Thử khởi động lại màn hình

• Rút nguồn 30 giây rồi cấp lại, theo dõi tiến trình boot.

Bước 2: Nạp lại chương trình HMI

• Sử dụng phần mềm MCGS V8.3 trở lên.

• Kết nối qua cáp USB hoặc cáp COM, tùy model.

• Mở chương trình gốc (nếu có backup), nạp lại bằng công cụ "Download".

• Nếu không có backup, có thể xóa chương trình cũ và nạp firmware mặc định.

Bước 3: Nạp lại firmware (cẩn thận)

• Tải firmware đúng model từ trang chính hãng hoặc nhà cung cấp.

• Nạp qua chế độ “Recovery Mode” hoặc “Bootloader Mode”.

Chú ý: Nạp sai firmware có thể khiến thiết bị không thể khởi động.

2.3. Xử lý lỗi cảm ứng không hoạt động

Bước 1: Thử hiệu chỉnh lại cảm ứng

• Vào menu cài đặt cảm ứng nếu còn truy cập được.

• Dùng phần mềm MCGS để hiệu chỉnh từ xa (nếu được hỗ trợ).

Bước 2: Kiểm tra cáp cảm ứng

• Mở màn hình, kiểm tra cáp phẳng kết nối giữa màn cảm ứng và bo xử lý.

• Làm sạch đầu cắm, gắn lại chắc chắn.

Bước 3: Thay panel cảm ứng

• Nếu touch panel hỏng vật lý, cần thay mới đúng model.

• Liên hệ nhà phân phối hoặc trung tâm bảo hành MCGS để mua linh kiện.

2.4. Sửa lỗi truyền thông HMI - PLC

Bước 1: Kiểm tra cáp kết nối

• Đảm bảo dùng đúng loại cáp (RS232, RS485, Ethernet).

• Không sử dụng cáp quá dài, nhiễu hoặc gãy.

Bước 2: Cấu hình đúng trong phần mềm HMI

• Đúng cổng COM, đúng tốc độ baud rate (ví dụ: 9600bps).

• Kiểm tra ID thiết bị nếu dùng mạng Modbus.

Bước 3: Kiểm tra phần mềm PLC

• Đảm bảo PLC đang hoạt động, không bị lỗi chương trình.

• Có thể test truyền thông bằng phần mềm mô phỏng (MCGS Simulator).

Phần 3: Các lỗi hiếm gặp khác

3.1. Sửa chữa Màn hình MCGS bị sọc, nhiễu

• Nguyên nhân: Cáp tín hiệu kém, nhiễu điện từ, màn hình LCD hỏng.

• Khắc phục: Cách ly nguồn, thay màn hình, lắp lọc nhiễu EMI.

3.2. Sửa chữa  Màn hình MCGS tự khởi động lại liên tục

• Nguyên nhân: Nguồn không ổn định, firmware lỗi, bo mạch quá nhiệt.

• Khắc phục: Đảm bảo nguồn ổn định, quạt tản nhiệt, nạp lại firmware.

Phần 4: Cách phòng tránh lỗi HMI MCGS trong tương lai

1. Nguồn cấp ổn định

• Dùng nguồn có dòng đủ lớn (≥ 1A).

• Gắn lọc nhiễu và chống sét nếu dùng ngoài trời.

2. Sao lưu chương trình định kỳ

• Lưu file gốc mỗi khi nạp HMI.

• Có thể dùng USB hoặc phần mềm Cloud (nếu hỗ trợ).

3. Không cài đặt phần mềm không rõ nguồn gốc

• Tránh cập nhật firmware từ nguồn không chính thức.

• Không kết nối HMI với máy tính có virus.

4. Bảo trì định kỳ

• Làm sạch cổng kết nối, kiểm tra dây cáp.

• Tránh va chạm vật lý làm hỏng cảm ứng.

Phần 5: Dịch vụ sửa chữa màn hình HMI MCGS uy tín

Nếu bạn không có thiết bị, phần mềm hoặc kinh nghiệm để tự sửa chữa, hãy cân nhắc đưa HMI đến trung tâm chuyên sửa chữa HMI MCGS. Một số tiêu chí lựa chọn:

• Kỹ thuật viên có kinh nghiệm thực tế.

• Có linh kiện thay thế chính hãng.

• Hỗ trợ kiểm tra miễn phí và báo giá rõ ràng.

• Cam kết bảo hành sau sửa chữa.

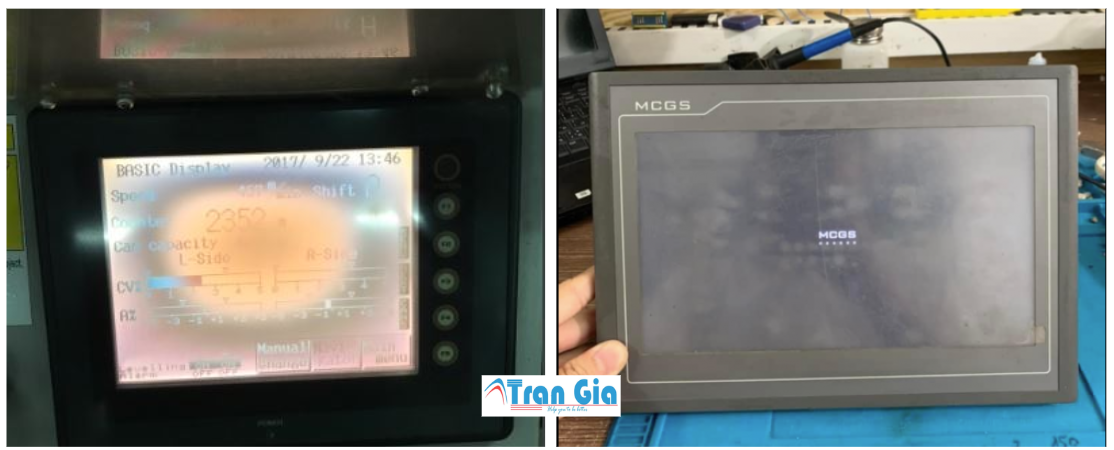

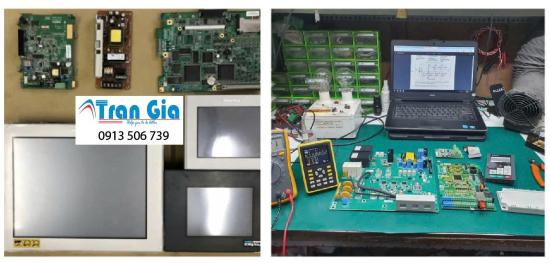

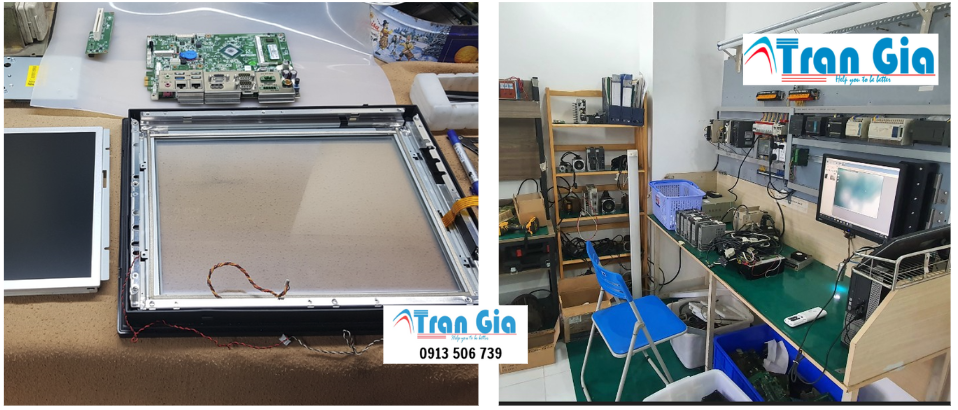

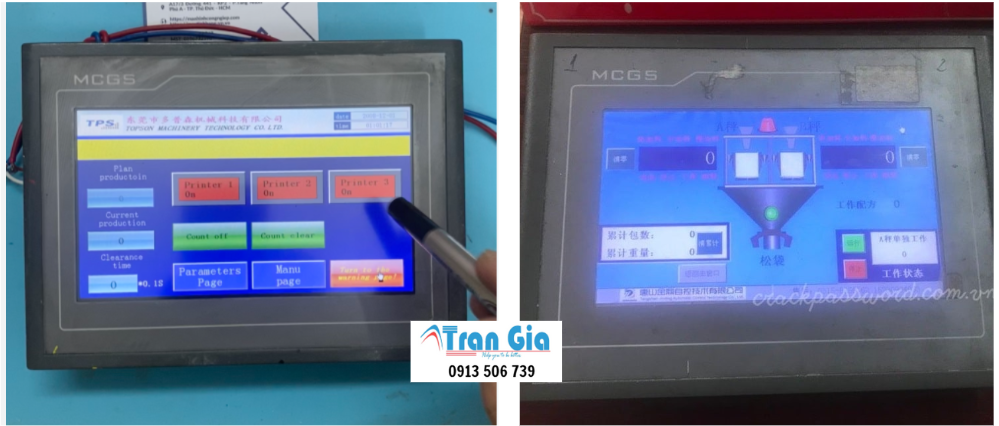

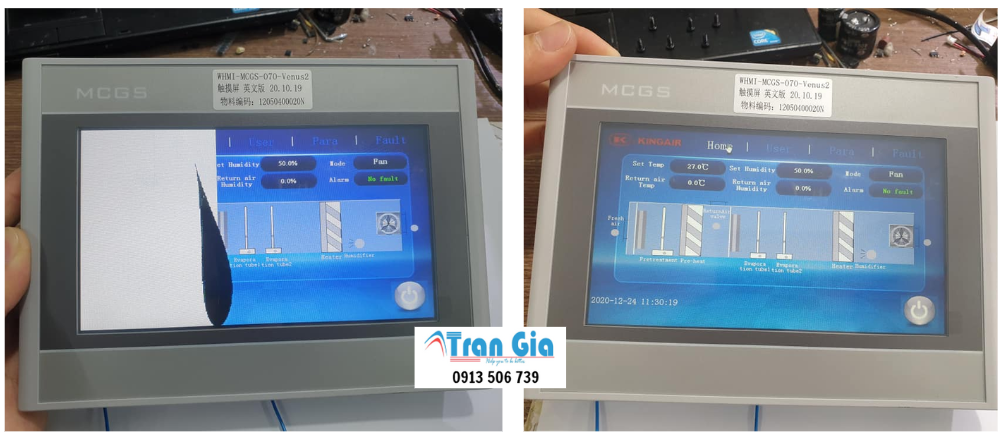

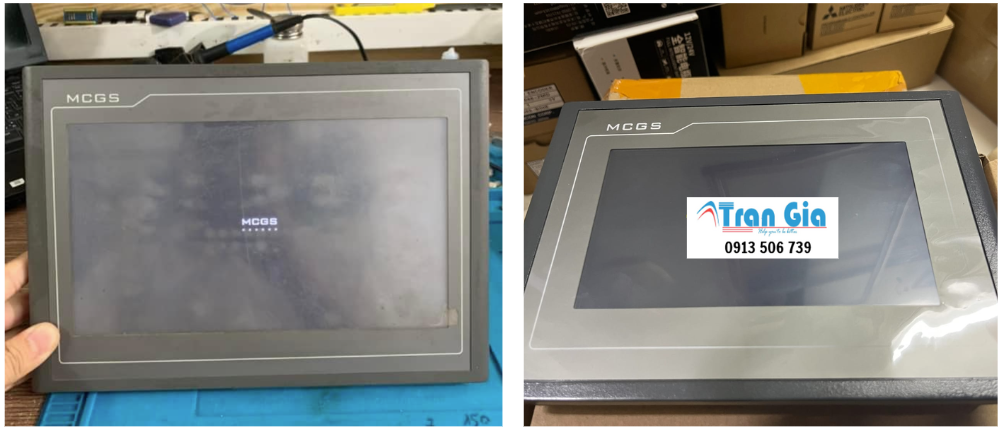

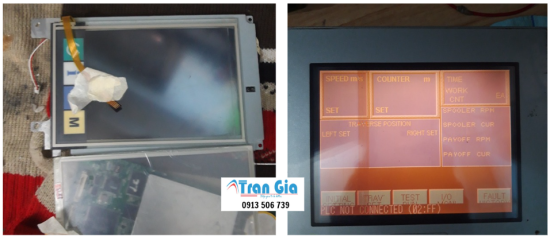

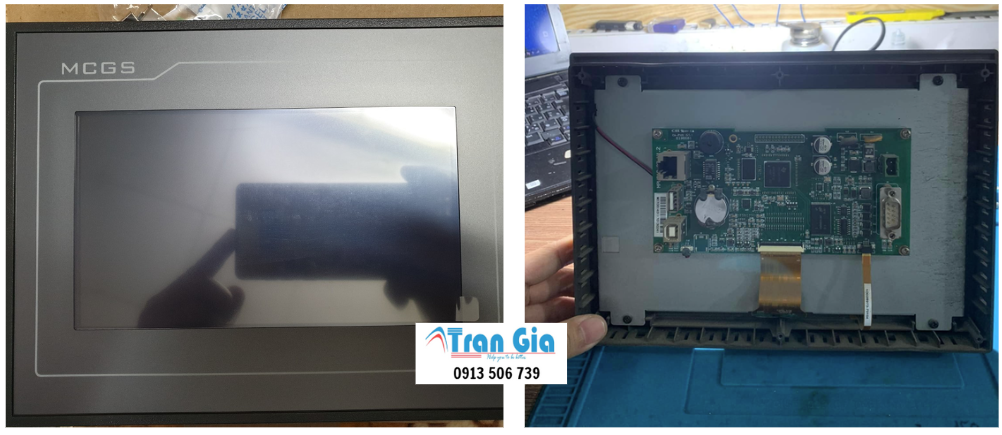

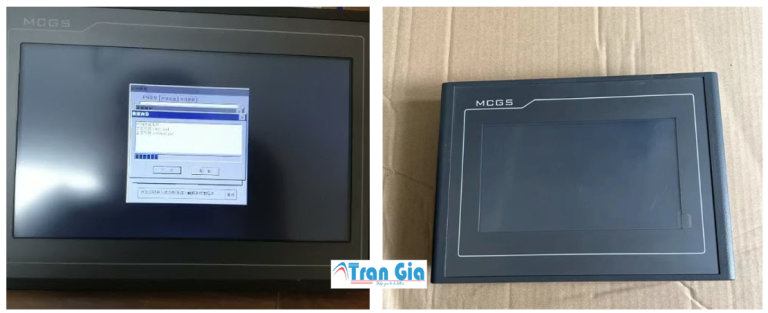

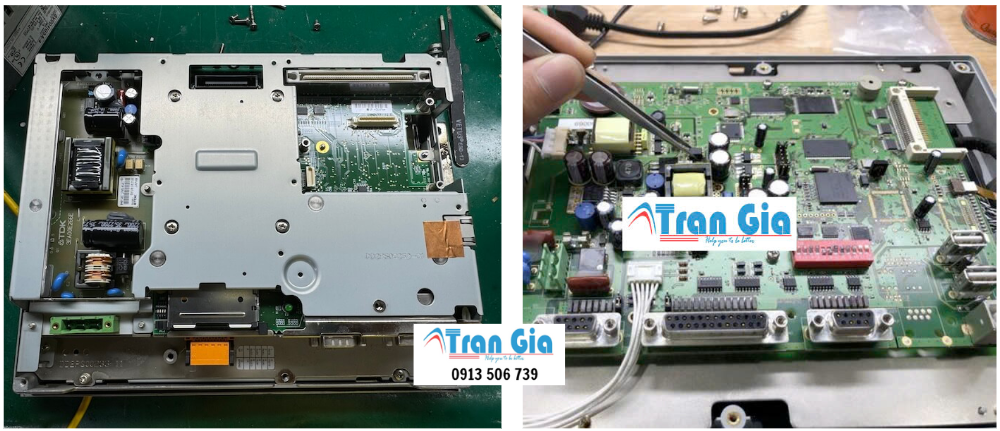

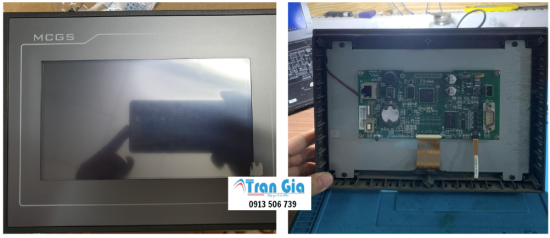

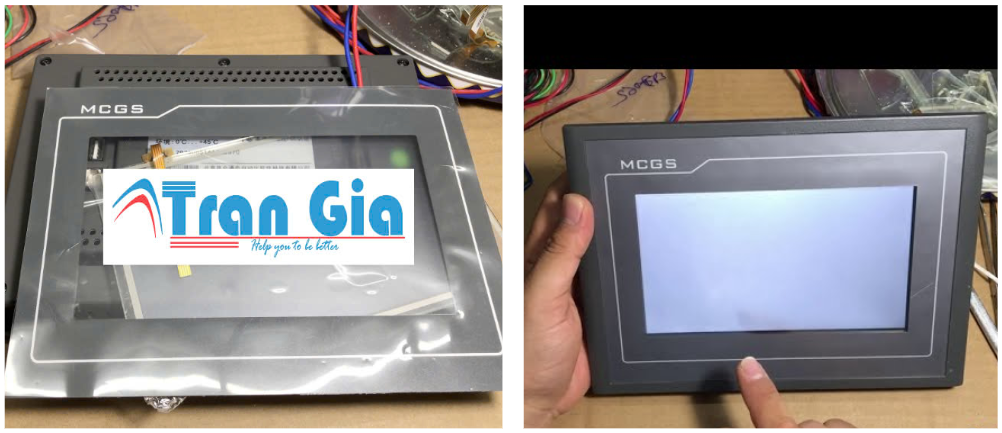

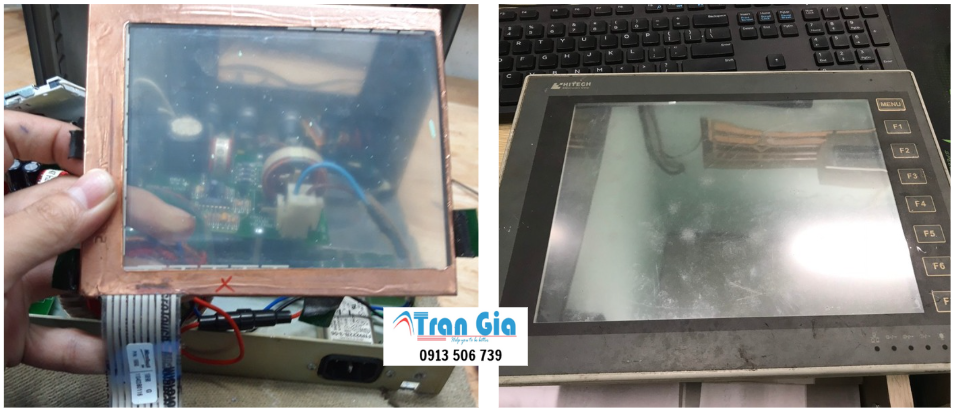

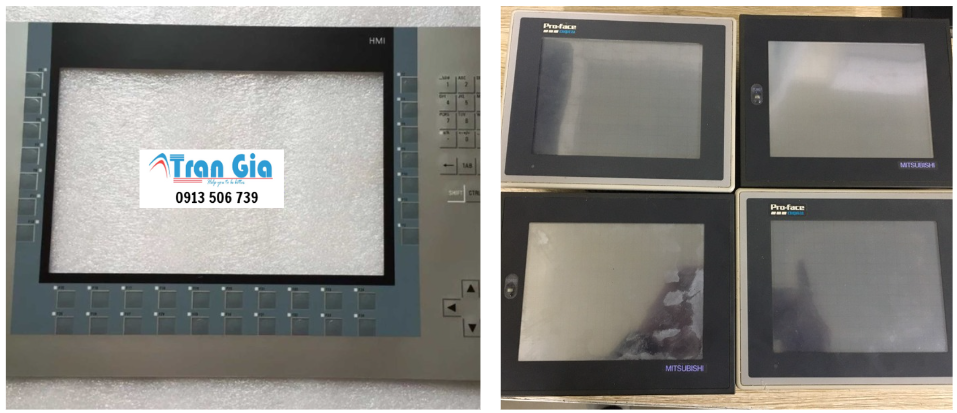

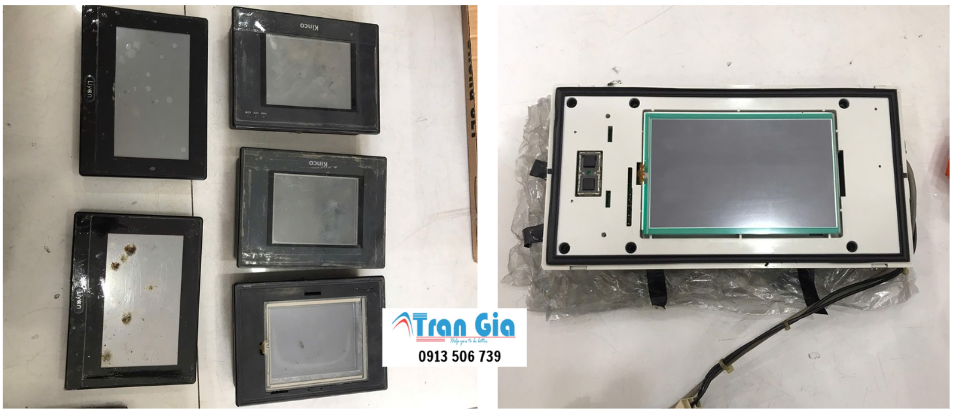

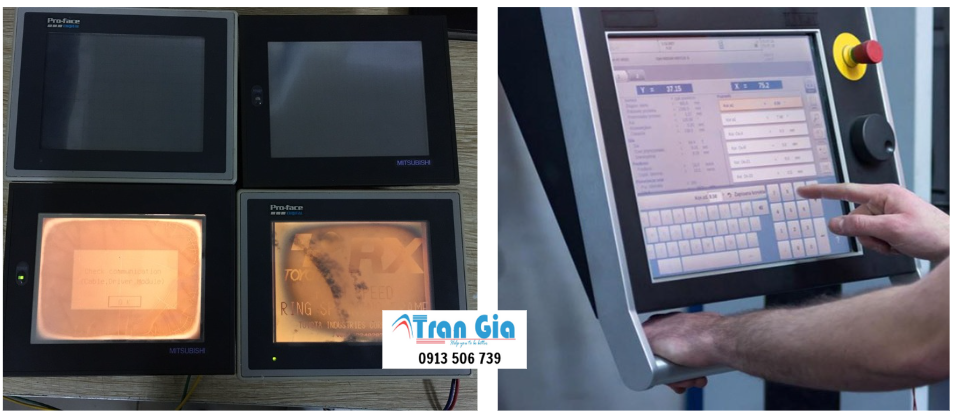

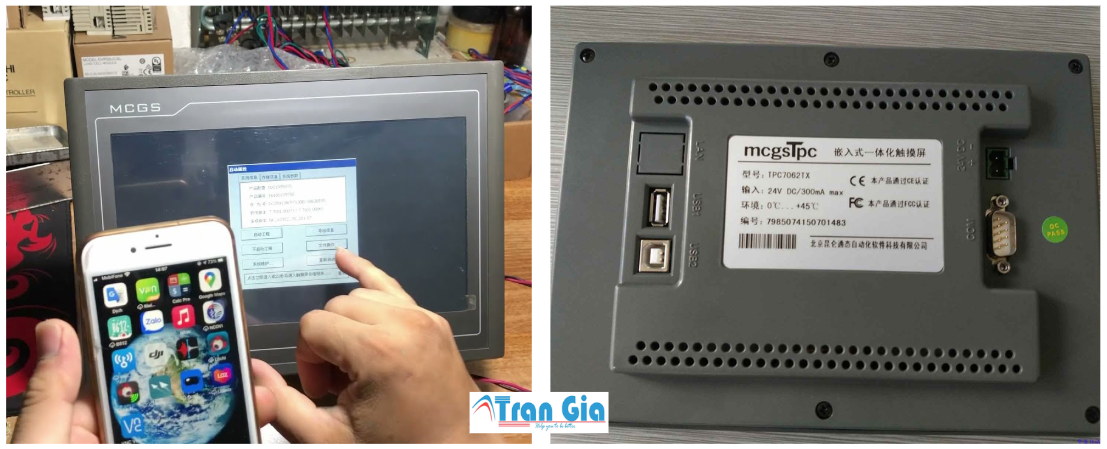

Hình ảnh một số màn hình HMI MGCS đang được sửa chữa tại Trần Gia Automation
