Dấu hiệu nhận biết màn hình HMI bị hỏng
Trước khi bắt đầu trình tự các bước sửa chữa màn hình HMI, bạn cần nhận diện rõ tình trạng hư hỏng. Một số biểu hiện phổ biến:
-
Màn hình không hiển thị, tối đen.
-
Cảm ứng bị liệt hoặc sai lệch vị trí.
-
Giao diện bị đơ, không phản hồi.
-
Xuất hiện lỗi kết nối với PLC.
-
Màn hình bị sọc, nhòe màu.
-
Tự động reset liên tục.
Nguyên nhân phổ biến khiến HMI bị lỗi
Các nguyên nhân dẫn đến lỗi HMI có thể đến từ yếu tố phần cứng hoặc phần mềm, ví dụ:
-
Nguồn điện không ổn định.
-
Va đập mạnh hoặc rơi rớt.
-
Lỗi phần mềm hoặc xung đột chương trình.
-
Hư bo mạch, tụ điện, cổng kết nối.
-
Quá nhiệt hoặc môi trường làm việc ẩm ướt.
Trình tự các bước sửa chữa màn hình HMI chi tiết
Việc sửa chữa màn hình HMI yêu cầu kiến thức kỹ thuật và sự tỉ mỉ. Dưới đây là trình tự các bước sửa chữa màn hình HMI đúng chuẩn:
Kiểm tra sơ bộ tình trạng màn hình
-
Kiểm tra điện áp cấp cho màn hình có ổn định không.
-
Quan sát bên ngoài xem có dấu hiệu nứt vỡ, cháy khét.
-
Ghi nhận mã lỗi nếu có hiển thị trên màn hình.
Ngắt nguồn và tháo thiết bị
-
Ngắt toàn bộ nguồn điện để đảm bảo an toàn.
-
Dùng tua vít tháo màn hình khỏi tủ điều khiển.
-
Gỡ cáp tín hiệu, cáp nguồn một cách cẩn thận.
Phân tích lỗi phần cứng/phần mềm
-
Dùng kính lúp kiểm tra mạch in, linh kiện.
-
Dùng thiết bị test màn hình nếu có.
-
Kiểm tra cảm ứng (touch) bằng phần mềm nội bộ hoặc thiết bị giả lập.
-
Đọc dữ liệu bộ nhớ nếu nghi ngờ lỗi chương trình.
Tình huống điển hình: HMI khởi động nhưng không hiển thị giao diện ⇒ Lỗi firmware hoặc bộ nhớ flash.
Thay thế hoặc sửa chữa linh kiện
-
Thay cảm ứng nếu liệt hoặc mất phản hồi.
-
Thay màn hình LCD nếu hiển thị sai màu, sọc dọc.
-
Hàn lại mạch nếu phát hiện chân linh kiện hở, oxi hóa.
-
Thay tụ, IC nguồn nếu bị cháy, phồng.
Cài đặt phần mềm HMI (nếu cần)
-
Kết nối HMI với máy tính qua cáp chuyên dụng.
-
Sử dụng phần mềm chính hãng (ví dụ: WinCC, GT Designer, Vijeo Designer…).
-
Tải lại chương trình gốc nếu bị lỗi phần mềm.
Lắp lại thiết bị và chạy thử
-
Lắp lại màn hình HMI vào vị trí ban đầu.
-
Kết nối các dây nguồn, tín hiệu như cũ.
-
Cấp nguồn và kiểm tra hoạt động của màn hình.
Kiểm tra và nghiệm thu
-
Kiểm tra toàn bộ tính năng: hiển thị, cảm ứng, giao tiếp PLC.
-
Ghi nhận thông số vận hành.
-
Bàn giao thiết bị đã sửa cho bộ phận vận hành.
Giới thiệu
Trong ngành công nghiệp hiện đại, màn hình HMI (Human Machine Interface) đóng vai trò cực kỳ quan trọng trong việc giám sát và điều khiển hệ thống tự động hóa. Một trong những thương hiệu phổ biến và được sử dụng rộng rãi tại Việt Nam chính là HMI Uniop Etop của hãng Exor – nổi bật với độ bền, hiệu suất ổn định và giao diện thân thiện với người vận hành.
Tuy nhiên, sau một thời gian sử dụng, màn hình HMI Uniop Etop bị lỗi là tình trạng không thể tránh khỏi. Vấn đề này không chỉ ảnh hưởng tới quá trình vận hành mà còn làm gián đoạn sản xuất, gây thiệt hại về kinh tế. Vậy khi gặp lỗi, cách sửa chữa để màn hình hoạt động trở lại như thế nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
1. Tổng quan về màn hình HMI Uniop Etop
1.1 HMI Uniop Etop là gì?
HMI Uniop Etop là dòng màn hình cảm ứng công nghiệp thuộc thương hiệu EXOR của Ý. Đây là thiết bị trung gian cho phép con người giao tiếp với hệ thống máy móc, PLC thông qua giao diện đồ họa.
1.2 Ưu điểm nổi bật của màn hình HMI Uniop Etop
-
Thiết kế công nghiệp, vỏ chắc chắn, chịu được môi trường khắc nghiệt.
-
Màn hình cảm ứng độ nhạy cao.
-
Hỗ trợ nhiều giao thức truyền thông (Modbus, Profibus, Ethernet/IP…).
-
Tương thích với nhiều dòng PLC phổ biến như Siemens, Mitsubishi, Omron, Delta, v.v.
-
Dễ dàng lập trình bằng phần mềm JMobile Studio.
2. Các lỗi phổ biến của màn hình HMI Uniop Etop
Việc màn hình HMI Uniop Etop bị lỗi có thể bắt nguồn từ nhiều nguyên nhân khác nhau, bao gồm cả phần cứng và phần mềm. Dưới đây là một số lỗi thường gặp:
2.1 Lỗi không lên nguồn
Biểu hiện: Màn hình đen hoàn toàn, không hiển thị gì, đèn LED không sáng.
Nguyên nhân có thể:
-
Bộ nguồn cung cấp bị hỏng hoặc không đủ điện áp.
-
Dây nguồn bị lỏng, gãy, đứt.
-
Bo mạch nguồn trong HMI bị hỏng.
2.2 Lỗi màn hình cảm ứng không nhạy, loạn cảm ứng
Biểu hiện: Nhấn vào điểm A nhưng HMI nhận tại điểm B, hoặc cảm ứng không phản hồi.
Nguyên nhân có thể:
-
Mặt kính cảm ứng bị hư hại.
-
Tuổi thọ màn hình cảm ứng đã hết.
-
Có bụi, nước hoặc dầu mỡ bám vào mặt kính.
2.3 Lỗi treo logo, không vào giao diện chính
Biểu hiện: Màn hình chỉ hiển thị logo “Uniop” hoặc “EXOR” rồi dừng lại, không load vào chương trình.
Nguyên nhân có thể:
2.4 Lỗi không kết nối với PLC
Biểu hiện: HMI hiển thị “No Communication”, “Connection Error” hoặc không cập nhật dữ liệu từ PLC.
Nguyên nhân có thể:
2.5 Lỗi màn hình bị sọc, chớp, nhấp nháy
Nguyên nhân có thể:
3. Cách sửa chữa để màn hình hoạt động trở lại
Khi màn hình HMI Uniop Etop bị lỗi, đừng vội thay mới. Trong rất nhiều trường hợp, bạn có thể sửa chữa thiết bị với chi phí tiết kiệm hơn rất nhiều. Dưới đây là hướng dẫn từng bước để sửa chữa HMI Uniop Etop tùy theo từng lỗi:
3.1 Kiểm tra nguồn điện
-
Đảm bảo nguồn cấp đủ điện áp (thường là 24VDC).
-
Dùng đồng hồ vạn năng để đo kiểm chân cấp nguồn.
-
Nếu có biến áp trung gian, hãy kiểm tra cả đầu vào và đầu ra.
Giải pháp: Thay dây nguồn, đổi bộ nguồn khác để kiểm tra. Nếu nguồn ổn mà HMI vẫn không lên, cần kiểm tra bo mạch nguồn bên trong.
3.2 Vệ sinh và thay thế mặt cảm ứng
-
Vệ sinh mặt kính bằng cồn isopropyl và khăn mềm sạch.
-
Kiểm tra tín hiệu cảm ứng bằng phần mềm JMobile.
-
Nếu cảm ứng lệch hoặc không nhạy, nên thay mặt cảm ứng.
Lưu ý: Việc thay mặt cảm ứng cần được thực hiện bởi kỹ thuật viên chuyên nghiệp để tránh hư màn hình LCD.
3.3 Nạp lại chương trình và firmware
-
Kết nối HMI với máy tính qua cổng USB hoặc Ethernet.
-
Dùng phần mềm JMobile Studio để kiểm tra trạng thái thiết bị.
-
Nếu bị treo logo, thử nạp lại firmware và chương trình gốc.
Lưu ý: Luôn sao lưu chương trình cũ trước khi nạp mới.
3.4 Kiểm tra truyền thông với PLC
-
Kiểm tra đúng loại cáp sử dụng (RS232, RS485, Ethernet).
-
Đảm bảo PLC hoạt động và đang ở chế độ RUN.
-
Kiểm tra cấu hình truyền thông trong phần mềm JMobile.
3.5 Thay IC, sửa bo mạch
-
Trường hợp màn hình bị sọc hoặc chớp, nên kiểm tra các IC điều khiển màn hình.
-
Kiểm tra socket và khung kết nối LCD.
Giải pháp: Sử dụng máy hàn khò chuyên dụng để thay thế IC lỗi.
4. Khi nào cần thay thế màn hình HMI Uniop Etop?
Không phải trường hợp nào màn hình HMI Uniop Etop bị lỗi cũng có thể sửa. Dưới đây là một số dấu hiệu cho thấy bạn nên cân nhắc thay thế:
-
Màn hình đã bị cháy bo, chập điện nghiêm trọng.
-
Không thể phục hồi phần mềm hay firmware.
-
Linh kiện thay thế không còn hoặc quá đắt.
-
Thiết bị đã quá cũ, không tương thích với hệ thống mới.
Lời khuyên: Trước khi quyết định thay mới, hãy liên hệ trung tâm sửa chữa uy tín để được đánh giá tổng thể và báo giá hợp lý.
5. Địa chỉ sửa chữa màn hình HMI Uniop Etop uy tín
Để đảm bảo việc sửa chữa nhanh chóng, hiệu quả và an toàn, bạn nên lựa chọn các đơn vị chuyên sửa chữa thiết bị công nghiệp, đặc biệt là có kinh nghiệm với dòng HMI Uniop Etop.
Tiêu chí lựa chọn trung tâm sửa chữa:
-
Có kỹ thuật viên tay nghề cao.
-
Có sẵn linh kiện chính hãng.
-
Hỗ trợ nạp chương trình, test tại xưởng.
-
Bảo hành sửa chữa rõ ràng.
Một số dịch vụ phổ biến:
-
Sửa màn hình HMI Uniop Etop treo logo.
-
Thay mặt kính cảm ứng HMI Etop.
-
Sửa lỗi không giao tiếp với PLC.
-
Nạp chương trình JMobile theo yêu cầu.
-
Cung cấp màn hình HMI Uniop Etop mới chính hãng.
6. Cách phòng tránh lỗi cho màn hình HMI Uniop Etop
Để kéo dài tuổi thọ và hạn chế tình trạng lỗi, bạn nên:
-
Lắp đặt đúng cách: Tránh nơi ẩm ướt, rung lắc, nhiệt độ cao.
-
Cấp nguồn ổn định: Dùng bộ ổn áp, lọc nhiễu nếu cần.
-
Bảo trì định kỳ: Vệ sinh, kiểm tra cáp nối.
-
Sao lưu chương trình thường xuyên: Tránh mất dữ liệu khi lỗi xảy ra.
Màn hình HMI Uniop Etop bị lỗi và cách sửa chữa để màn hình hoạt động trở lại là vấn đề được rất nhiều kỹ sư, kỹ thuật viên bảo trì và doanh nghiệp sản xuất quan tâm. Qua bài viết này, bạn đã hiểu rõ nguyên nhân gây lỗi, cách khắc phục chi tiết cũng như giải pháp phòng ngừa hiệu quả.
Nếu bạn đang gặp sự cố với thiết bị HMI Uniop Etop và chưa biết xử lý thế nào, đừng ngần ngại liên hệ với chuyên gia để được tư vấn và hỗ trợ tốt nhất.

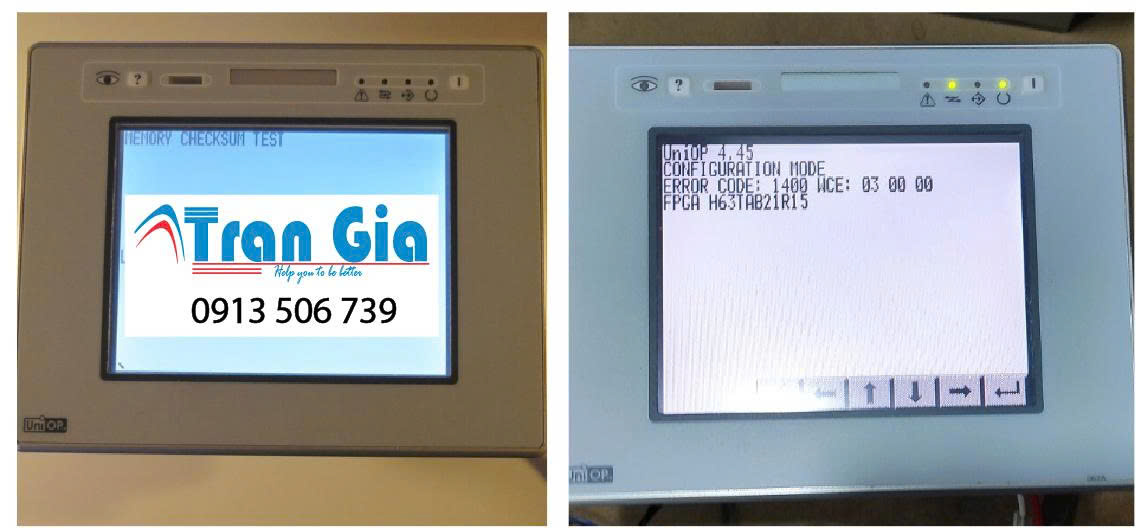

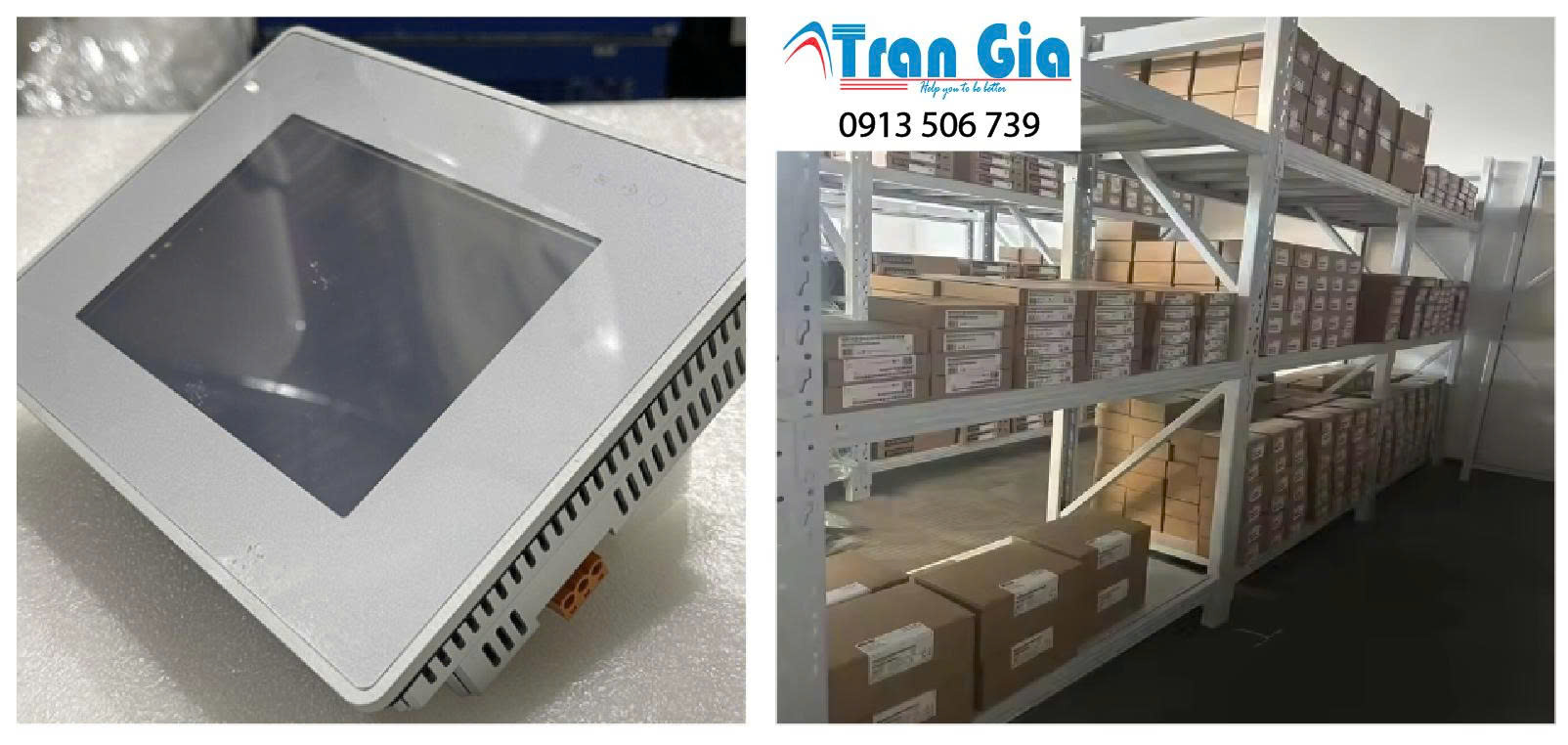

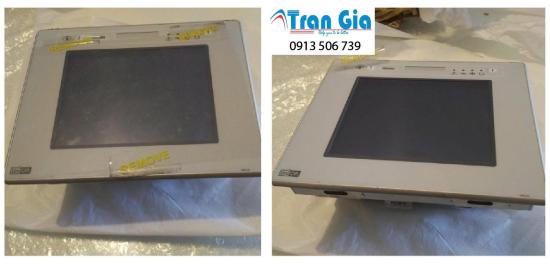

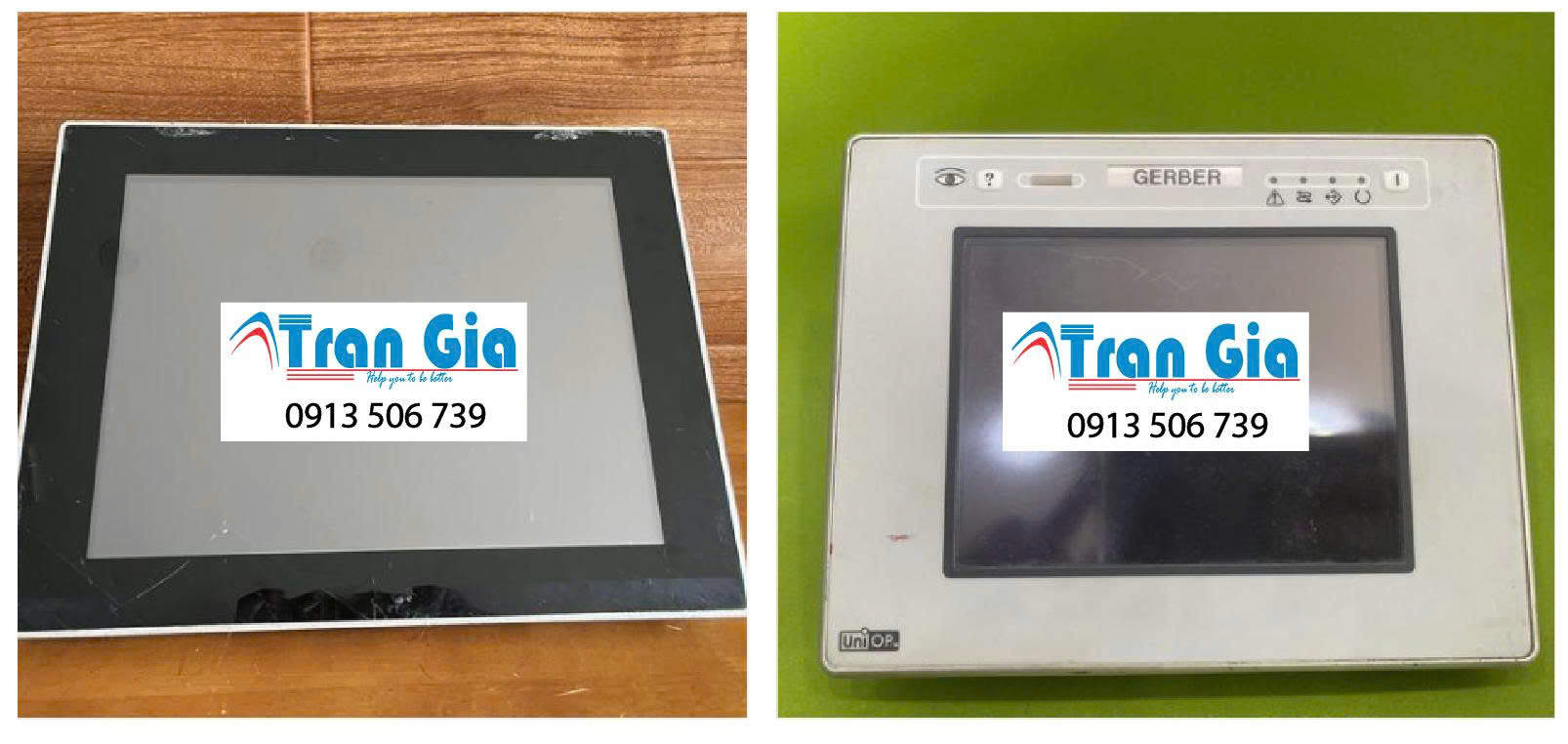

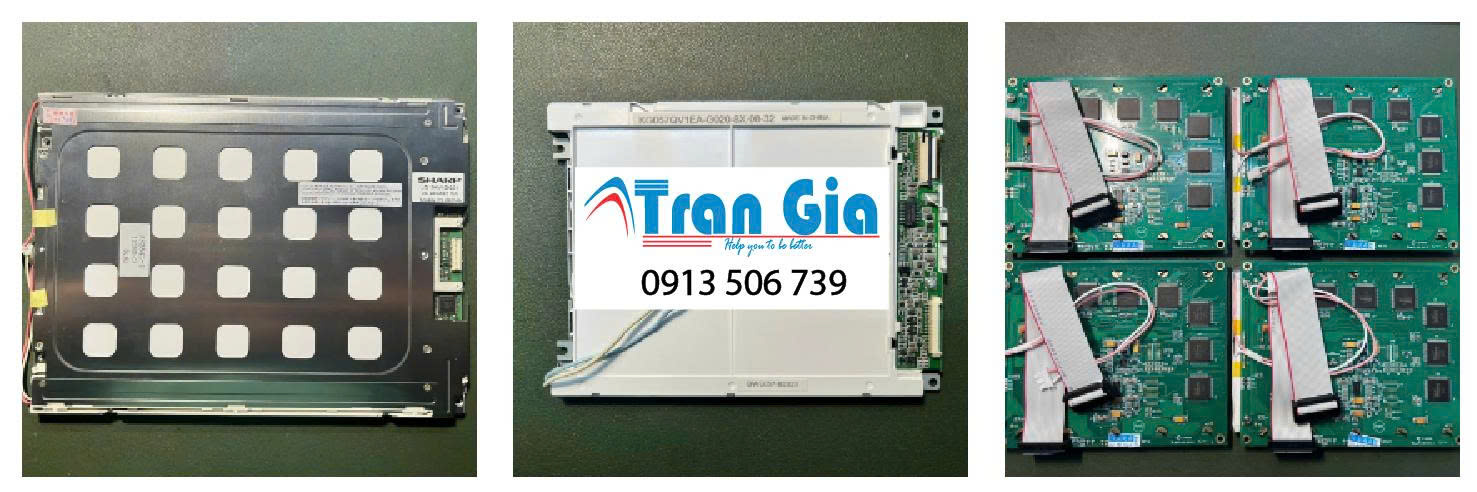

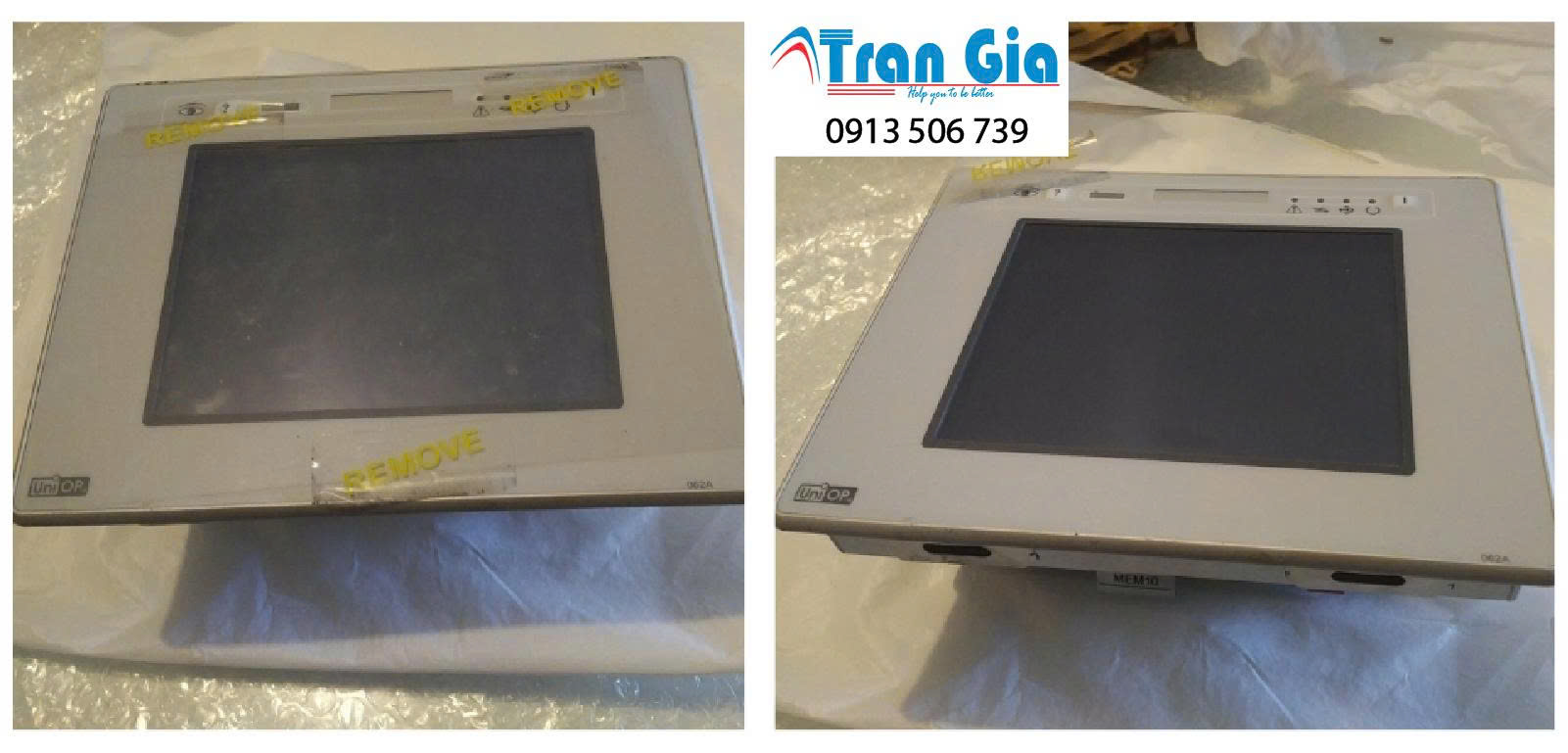

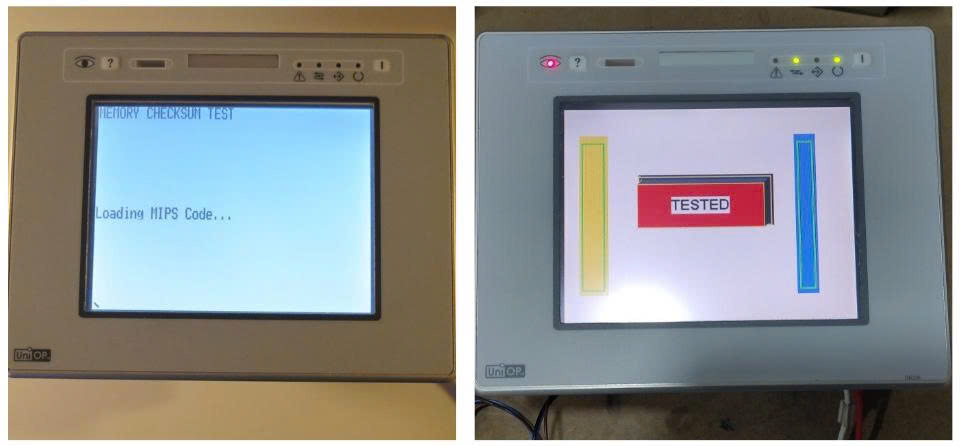

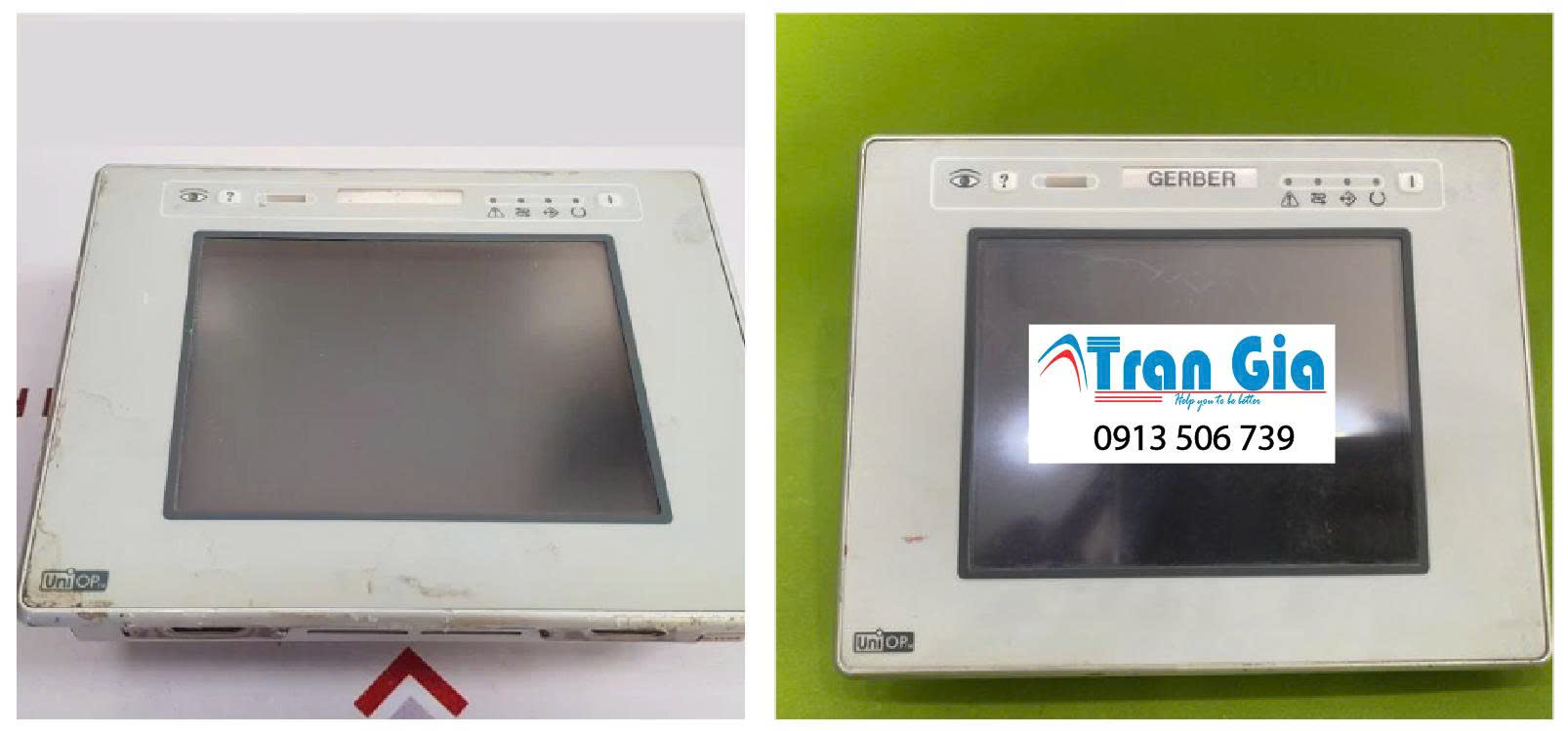

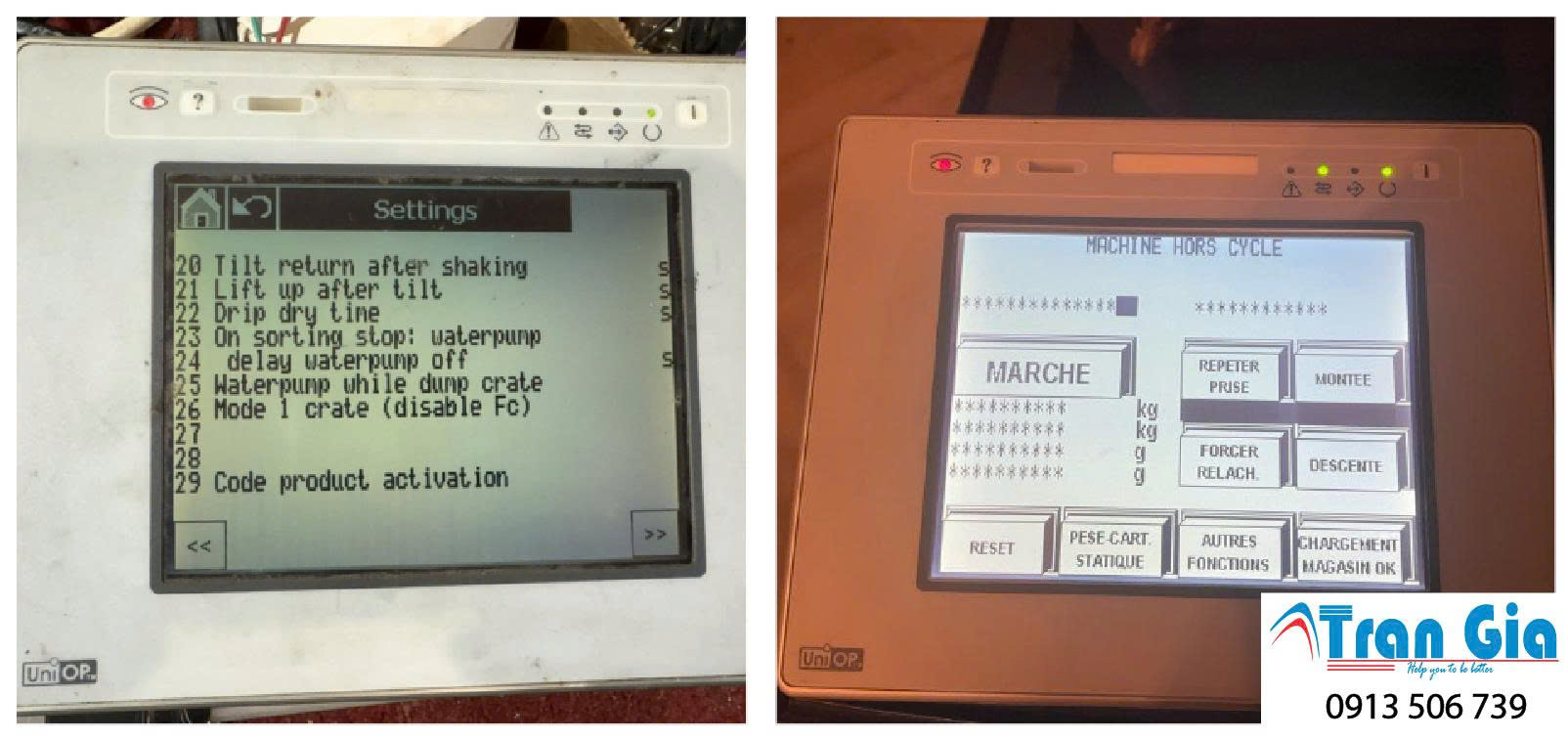

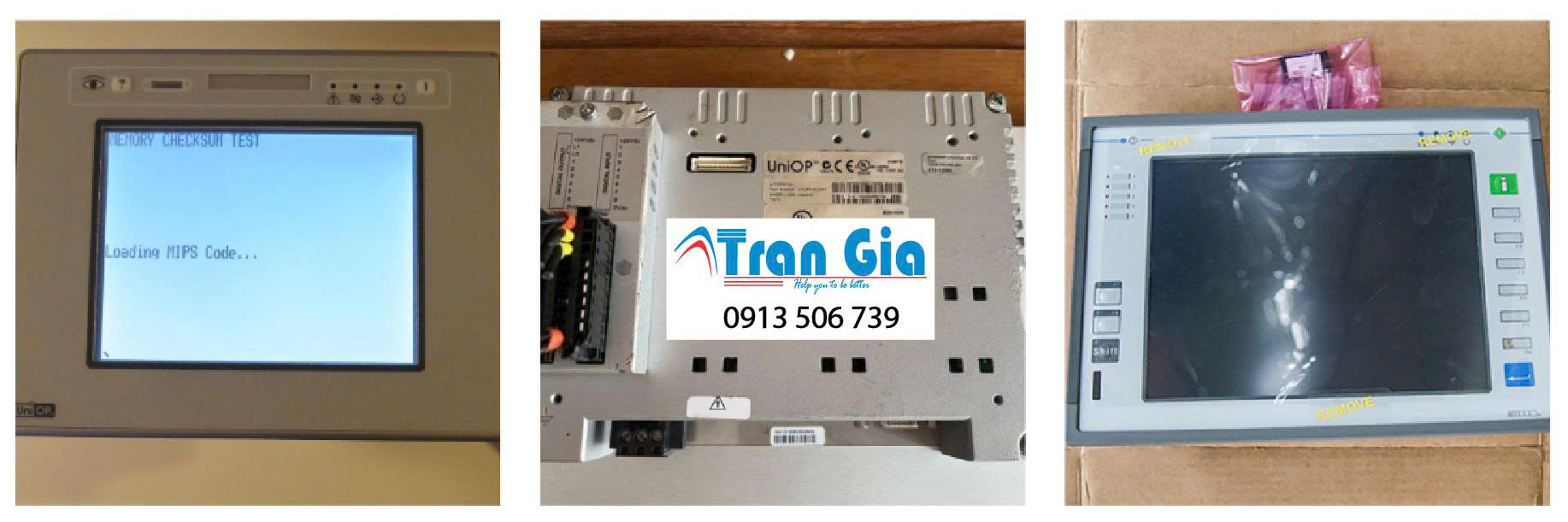

Hình ảnh một số màn hình HMI đang được sửa chữa tại Trần Gia Automation
