Ứng dụng của Module PLC DVP02DA-S Delta

1. Điều khiển biến tần bằng tín hiệu analog

2. Điều khiển van tuyến tính

Gửi tín hiệu analog để điều khiển độ mở của van điều áp, van khí, van nước,…
Áp dụng trong hệ thống xử lý nước, HVAC, công nghiệp thực phẩm.

3. Điều khiển thiết bị đo và giám sát

Điều chỉnh ngõ vào giả lập của thiết bị đo lường như đồng hồ chỉ thị, bộ điều khiển PID, thiết bị hiển thị áp suất, nhiệt độ,…

4. Ứng dụng trong điều khiển nhiệt độ

Xuất tín hiệu analog tới bộ điều khiển nhiệt độ hoặc SSR để kiểm soát lò nung, máy ép nhiệt,…

5. Tích hợp với HMI/SCADA

Cho phép người vận hành điều chỉnh giá trị analog trực tiếp từ màn hình HMI (thông qua thanh ghi D), điều khiển thiết bị ngoài PLC một cách linh hoạt.

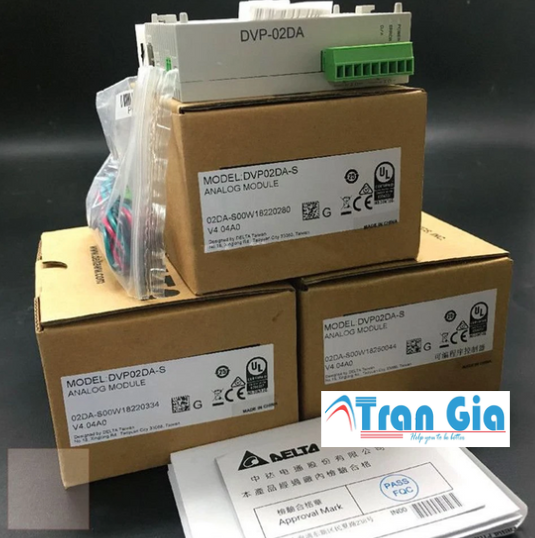

Module PLC DVP02DA-S Delta

Thông số kỹ thuật của Module PLC DVP02DA-S Delta

Thông số	Giá trị
Nguồn cấp	24VDC (20.4V ~ 28.8VDC)
Công suất tiêu thụ	2.5W
Số kênh ngõ ra analog	2 kênh (DA0, DA1)
Dải tín hiệu ngõ ra	Có thể chọn:
	– 0 ~ 10VDC
	– 0 ~ 5VDC
	– 4 ~ 20mA hoặc 0 ~ 20mA (chọn bằng jumper)
Độ phân giải	12-bit (4096 bước)
Sai số ngõ ra	±0.5% toàn thang đo
Tải ngõ ra dòng (mA)	Tối đa 500Ω
Tải ngõ ra áp (VDC)	Tối thiểu 2kΩ
Thời gian cập nhật dữ liệu	Mỗi kênh ~2ms
Cách lập trình	Qua lệnh FROM/TO hoặc thanh ghi đặc biệt (D, M)
Cách ly tín hiệu	Có cách ly giữa tín hiệu analog và logic PLC
Kích thước module	25(W) x 90(H) x 80(D) mm
Nhiệt độ làm việc	0 ~ 55°C
Cổng đấu nối	Terminal Block (DA0, DA1, COM, +24V, 0V,…)
Gắn vào PLC	Gắn bên phải CPU dòng DVP-S qua thanh trượt mở rộng

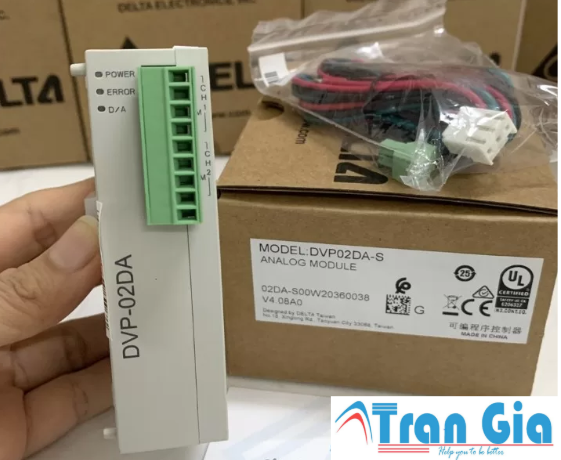

Module PLC DVP02DA-S Delta

Vỏ ngoài
- Nhựa cách điện, kích thước 25 x 90 x 80 mm, màu xám.
- Gắn trực tiếp bên phải PLC dòng DVP-S qua thanh trượt.
Khối đấu nối (Terminal Block)
- Gồm các chân: DA0, DA1 (ngõ ra analog), COM, +24V, 0V.
- Dễ đấu nối thiết bị ngoại vi như biến tần, van điện, v.v.
Bộ chuyển đổi D/A
- Chuyển đổi tín hiệu số từ PLC thành analog (0~~10V, 4~~20mA…).
- Độ phân giải 12-bit (4096 bước).
Jumper chọn chế độ
- Cho phép chọn ngõ ra dòng (mA) hoặc áp (V) riêng cho từng kênh.
Cách ly tín hiệu
- Bảo vệ PLC và tăng độ ổn định nhờ mạch cách ly giữa tín hiệu và điều khiển.
Đèn LED trạng thái
- Hiển thị hoạt động từng kênh analog (DA0, DA1).
Bus kết nối nội bộ
- Giao tiếp tốc độ cao với CPU PLC qua thanh trượt mở rộng.
