Ứng dụng của Module PLC DVP04DA-SL Delta

1. Điều khiển biến tần (VFD – Inverter)

Gửi tín hiệu điện áp (0~~10V) hoặc dòng điện (4~~20mA) để:
- Điều chỉnh tốc độ động cơ theo giá trị mong muốn.
- Điều khiển từ xa thay vì núm vặn trên biến tần.
Ứng dụng phổ biến trong băng tải, bơm nước, quạt công nghiệp…

2. Điều khiển servo

Gửi tín hiệu analog điều khiển vị trí hoặc tốc độ servo motor.
Dùng trong các máy móc yêu cầu độ chính xác cao như máy cắt, máy đóng gói, máy CNC.

3. Điều khiển valve tuyến tính hoặc valve tỷ lệ

Điều chỉnh độ mở của van nước, khí nén, hơi nóng… theo tín hiệu ngõ ra analog.
Thường dùng trong hệ thống HVAC, điều hòa trung tâm, hoặc các dây chuyền điều tiết áp suất – lưu lượng.

4. Điều khiển bộ gia nhiệt – hệ thống điều nhiệt

Gửi tín hiệu điều khiển công suất gia nhiệt cho các bộ điều khiển nhiệt độ.
Dùng trong lò nung, máy ép nhiệt, máy dán bao bì, ngành thực phẩm, nhựa, bao bì…

5. Điều khiển tốc độ quạt công nghiệp

Module điều chỉnh tín hiệu đầu ra để tăng/giảm tốc độ quạt làm mát, hút bụi, thông gió…

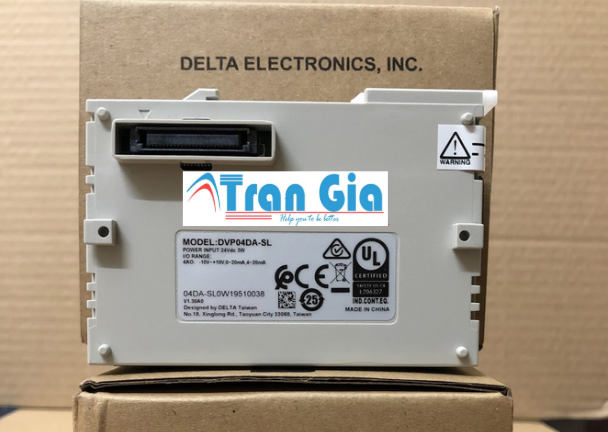

Module PLC DVP04DA-SL Delta

Thông số kỹ thuật của Module PLC DVP04DA-SL Delta

Thông số / Đặc điểm	Giá trị / Mô tả
Model	Module PLC DVP04DA-SL Delta
Loại module	Ngõ ra analog (Analog Output Module)
Nguồn cấp	24VDC (20.4 ~ 28.8VDC)
Công suất tiêu thụ	Tối đa 2.5W
Số kênh ngõ ra analog	4 kênh (AO0 ~ AO3)
Tín hiệu ngõ ra hỗ trợ	– 0 ~ 10VDC- 0 ~ 5VDC- 4 ~ 20mA- 0 ~ 20mA
Chế độ ngõ ra (Mode)	Mode 0: 0 ~ 10VMode 1: 2 ~ 10VMode 2: 4 ~ 20mAMode 3: 0 ~ 20mAMode 4: Không sử dụng
Độ phân giải	12-bit (4096 bước)
Độ phân giải ngõ ra điện áp	2.5 mV
Độ phân giải ngõ ra dòng điện	5 μA
Sai số toàn dải đo	±0.5% tại 25°C
Tốc độ chuyển đổi tín hiệu	1~2 ms/kênh
Cách ly tín hiệu	Có (analog cách ly với hệ thống điều khiển)
Giao tiếp truyền thông	RS-485 (Modbus RTU)
LED hiển thị trạng thái	Có (POWER, ERROR, RUN)
Dòng PLC tương thích	DVP-SLIM: SS, SS2, SA, SX, SC, SV,…
Nhiệt độ hoạt động	0 ~ 55°C
Độ ẩm hoạt động	5% ~ 95% RH (không ngưng tụ)
Kích thước (R x C x S)	Khoảng 90 x 60 x 87 mm
Trọng lượng	~200g

Module PLC DVP04DA-SL Delta

Bo mạch chính (Main PCB):
– Là trung tâm xử lý, chứa vi điều khiển, bộ chuyển đổi tín hiệu số sang analog (DAC), mạch lọc và mạch điều chỉnh tín hiệu ngõ ra.
– Điều khiển và xuất ra tín hiệu điện áp hoặc dòng điện theo cấu hình.
Bộ chuyển đổi DAC (Digital to Analog Converter):
– Chuyển đổi tín hiệu số từ PLC thành tín hiệu analog ngõ ra.
– Hỗ trợ độ phân giải 12-bit, đảm bảo điều khiển chính xác.
Các cổng ngõ ra analog (Analog Output Terminals):
– Gồm 4 kênh (AO0 đến AO3), xuất tín hiệu 0~~10V, 0~~5V, 4~~20mA hoặc 0~~20mA tùy theo cấu hình.
– Có khả năng đấu nối trực tiếp đến thiết bị điều khiển như biến tần, valve, bộ gia nhiệt…
Mạch cách ly tín hiệu (Isolation Circuit):
– Cách ly giữa mạch tín hiệu và mạch điều khiển PLC, giúp bảo vệ chống nhiễu điện và an toàn thiết bị.
Bộ chọn chế độ ngõ ra (DIP Switch hoặc thanh ghi cấu hình):
– Cho phép chọn mode ngõ ra (điện áp hoặc dòng điện) cho từng kênh.
Cổng truyền thông RS-485:
– Dùng để kết nối với các thiết bị khác như HMI hoặc PLC Delta không hỗ trợ mở rộng bus trực tiếp.
– Giao tiếp qua chuẩn Modbus RTU.
