Ứng dụng của Module PLC DVP04TC-S Delta

1. Hệ thống điều khiển nhiệt độ công nghiệp

Ứng dụng trong các hệ thống điều khiển nhiệt độ lò nung, lò sấy, lò ủ.
Giám sát và điều khiển lò hơi, nồi hấp, máy sấy công nghiệp.
Sử dụng cảm biến can nhiệt loại J/K/T để đo và điều khiển nhiệt độ chính xác theo yêu cầu.

2. Máy móc tự động hóa

Máy ép nhựa, máy thổi chai, máy đùn: đo và điều chỉnh nhiệt tại các vùng gia nhiệt.
Máy cán nóng, máy cuộn nhiệt: kiểm soát nhiệt độ vật liệu đầu ra.

3. Ngành thực phẩm và dược phẩm

4. Ứng dụng trong hệ thống PLC điều khiển

Kết nối trực tiếp với các dòng PLC Delta như DVP-SS, DVP-SX, DVP-SA, DVP-SV để mở rộng thêm chức năng đọc nhiệt độ.
Đọc dữ liệu nhiệt độ và xử lý trong thuật toán điều khiển PID bên trong PLC.

5. Giám sát và cảnh báo nhiệt độ

Ứng dụng trong hệ thống giám sát phòng điện, tủ điều khiển, máy biến áp, motor công suất lớn.
Tích hợp cảnh báo khi nhiệt độ vượt ngưỡng.

Module PLC DVP04TC-S Delta

Thông số kỹ thuật của Module PLC DVP04TC-S Delta

Thông số / Đặc điểm	Giá trị / Mô tả
Model	Module PLC DVP04TC-S Delta
Loại module	Module mở rộng đo nhiệt độ từ cảm biến can nhiệt (Thermocouple)
Nguồn cấp	24VDC (20.4 ~ 28.8VDC)
Công suất tiêu thụ	Tối đa 2.5W
Số kênh ngõ vào cảm biến	4 kênh độc lập (CH0 ~ CH3)
Loại cảm biến hỗ trợ	Thermocouple loại J, K, T, E
Dải đo nhiệt độ	– Loại J: -100 ~ +760°C- Loại K: -100 ~ +1370°C- Loại T: -100 ~ +400°C- Loại E: -100 ~ +1000°C
Độ phân giải A/D	16-bit
Độ chính xác đo nhiệt độ	±1°C (trong khoảng đo tiêu chuẩn)
Tốc độ lấy mẫu dữ liệu	Khoảng 1 giây / 4 kênh
Tín hiệu đầu vào (mV)	Dạng vi sai ±50mV
Bù mối nối lạnh (CJC)	Tích hợp sẵn
Cách ly tín hiệu	Có (giữa analog và hệ thống điều khiển PLC)
Hiển thị trạng thái	Đèn LED báo nguồn, lỗi, trạng thái hoạt động
Truyền thông nội tuyến	Giao tiếp dữ liệu trực tiếp đến CPU PLC
Tương thích PLC	DVP-SS, DVP-SA, DVP-SX, DVP-SV,… (dạng Slim)
Nhiệt độ hoạt động	0 ~ 55°C
Độ ẩm hoạt động	5% ~ 95% RH (không ngưng tụ)
Trọng lượng	Khoảng 200g

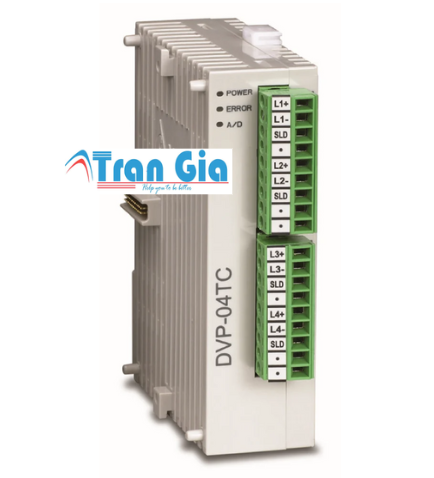

Module PLC DVP04TC-S Delta

1. Vỏ bảo vệ

2. Cổng kết nối cảm biến

Gồm 4 kênh ngõ vào độc lập (CH0 ~ CH3) dùng để đấu nối cảm biến nhiệt độ loại J, K, T, E.
Đấu nối kiểu terminal (ốc siết), chắc chắn và dễ thao tác.

3. Bo mạch xử lý tín hiệu

Mạch thu nhận tín hiệu mV nhỏ từ cảm biến can nhiệt.
Bộ chuyển đổi A/D độ phân giải 16-bit giúp đọc nhiệt độ chính xác cao.
Tích hợp mạch bù mối nối lạnh (CJC) đảm bảo kết quả đo chính xác bất kể nhiệt độ môi trường.

4. Mạch cách ly
