Ứng dụng của Module PLC DVP06AD-S Delta

1. Đo lường và giám sát tín hiệu cảm biến

Thu thập tín hiệu từ các loại cảm biến áp suất, lưu lượng, nhiệt độ, mực nước, độ ẩm…
Phân tích dữ liệu analog liên tục theo thời gian thực để điều khiển hệ thống.

2. Điều khiển quá trình trong công nghiệp

Sử dụng trong dây chuyền sản xuất, máy trộn nguyên liệu, bồn chứa, máy chiết rót…
Kết hợp với thuật toán PID trong PLC để điều khiển chính xác theo đầu vào analog.

3. Giám sát mức chất lỏng và áp suất

4. Tích hợp hệ thống điều khiển HVAC

Đọc tín hiệu từ cảm biến nhiệt độ, độ ẩm, lưu lượng khí.
Điều khiển các thiết bị như van tuyến tính, quạt, bộ gia nhiệt, chiller… theo giá trị analog đầu vào.

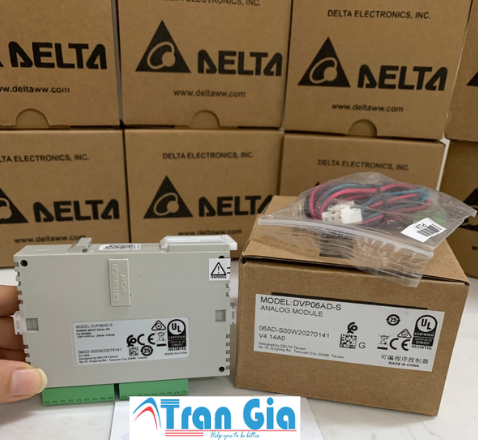

Module PLC DVP06AD-S Delta

Thông số kỹ thuật của Module PLC DVP06AD-S Delta

Thông số / Đặc điểm	Giá trị / Mô tả
Model	Module PLC DVP06AD-S Delta
Loại module	Ngõ vào analog (Analog Input Module)
Nguồn cấp	24VDC (20.4 ~ 28.8VDC)
Công suất tiêu thụ	Tối đa 2.5W
Số kênh ngõ vào analog	6 kênh (AI0 ~ AI5)
Loại tín hiệu hỗ trợ	– Điện áp: 0 ~ 10V- Dòng điện: 0 ~ 20mA, 4 ~ 20mA
Độ phân giải A/D	12-bit (4096 bước)
Sai số toàn dải	±0.5% ở 25°C
Tốc độ chuyển đổi tín hiệu	1~2 ms/kênh
Chế độ cách ly	Có – Analog cách ly với hệ thống điều khiển PLC
Hiển thị trạng thái	Đèn LED báo nguồn, lỗi, và hoạt động kênh
Chuẩn truyền thông	Nội tuyến, giao tiếp trực tiếp với PLC (không dùng RS485 riêng)
Tương thích PLC	Các dòng PLC Delta dạng Slim: DVP-SS, DVP-SA, DVP-SX, DVP-SV,…
Nhiệt độ làm việc	0 ~ 55°C
Độ ẩm cho phép	5% ~ 95% RH (không ngưng tụ)
Cấu trúc đấu nối	Terminal dạng siết ốc, dễ đấu nối dây analog từ cảm biến hoặc thiết bị khác

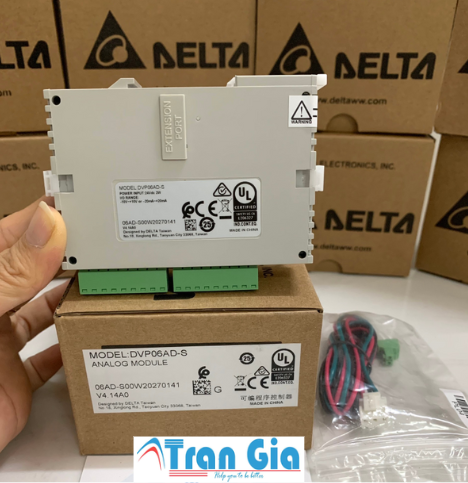

Module PLC DVP06AD-S Delta

1. Vỏ bảo vệ công nghiệp

2. Cổng kết nối tín hiệu analog (6 kênh)

3. Mạch xử lý tín hiệu và chuyển đổi A/D

Bộ chuyển đổi tín hiệu Analog sang Digital (A/D) với độ phân giải 12-bit (~4096 bước).
Tốc độ xử lý nhanh, chuyển đổi tín hiệu chỉ từ 1~2 ms/kênh.
Tín hiệu sau chuyển đổi được truyền về PLC qua thanh ghi nội tuyến.

4. Mạch cách ly tín hiệu
