Ứng dụng của Module PLC DVP06XA-S Delta
1. Đo lường và giám sát tín hiệu cảm biến analog
-
Nhận tín hiệu điện áp (0–10V, ±10V) hoặc dòng điện (0–20mA, 4–20mA) từ: Cảm biến áp suất, Cảm biến mức, Cảm biến nhiệt độ loại tín hiệu analog, Cảm biến lưu lượng, Biến trở, chiết áp
2. Điều khiển thiết bị thông qua ngõ ra analog
-
Xuất tín hiệu 0–10V hoặc 4–20mA để điều khiển:
-
Biến tần (thay đổi tốc độ động cơ)
-
Servo (điều khiển vị trí, tốc độ)
-
Van tuyến tính, van tỷ lệ
-
Bộ gia nhiệt analog
-
3. Ứng dụng trong hệ thống HVAC
-
Giám sát nhiệt độ phòng, điều chỉnh lưu lượng gió, áp suất quạt, hoặc kiểm soát van nước làm mát/làm nóng.
4. Tự động hóa trong dây chuyền sản xuất
-
Đo mức chất lỏng trong bồn chứa, điều chỉnh lượng nguyên liệu nạp vào.
-
Theo dõi và kiểm soát áp suất trong hệ thống khí nén hoặc thuỷ lực.
Thông số kỹ thuật của Module PLC DVP06XA-S Delta
|
Thông số |
Giá trị |
|
Model |
|
|
Loại module |
Module mở rộng hỗn hợp Analog (Analog Input & Output) |
|
Nguồn cấp |
24VDC (20.4 ~ 28.8VDC) |
|
Công suất tiêu thụ |
Tối đa 2.5W |
|
Ngõ vào analog |
4 kênh (AI0 ~ AI3) |
|
Tín hiệu ngõ vào analog |
-10V ~ +10V, 0 ~ 10V, 0 ~ 20mA, 4 ~ 20mA |
|
Ngõ ra analog |
2 kênh (AO0 ~ AO1) |
|
Tín hiệu ngõ ra analog |
0 ~ 10V, 0 ~ 20mA, 4 ~ 20mA |
|
Độ phân giải A/D & D/A |
12-bit (4096 bước) |
|
Sai số toàn dải |
±0.5% ở 25°C |
|
Tốc độ chuyển đổi tín hiệu |
1 ~ 2 ms/kênh |
|
Cách ly tín hiệu |
Có (Analog cách ly với hệ thống điều khiển PLC) |
|
Đèn LED hiển thị |
Báo nguồn, lỗi, và trạng thái hoạt động từng kênh |
|
Chuẩn truyền thông |
Giao tiếp nội tuyến với PLC Delta dòng Slim (không dùng RS485 riêng) |
|
Tương thích PLC |
DVP-SS, DVP-SA, DVP-SX, DVP-SV,… |

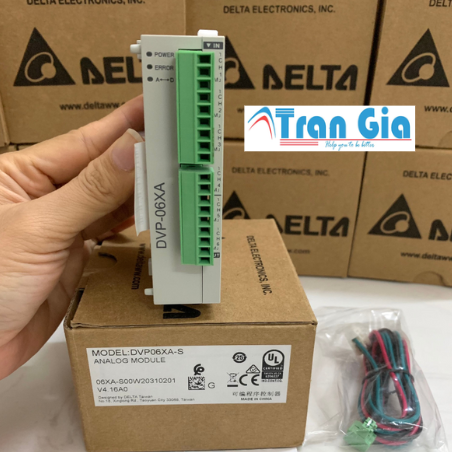

Cấu tạo của Module PLC DVP06XA-S Delta
1. Vỏ nhựa cách điện cao cấp
-
Chất liệu chống cháy và chịu nhiệt tốt.
-
Có rãnh trượt để gắn DIN rail trong tủ điện.
2. Terminal kết nối tín hiệu
-
Gồm 2 hàng terminal cố định:
-
4 ngõ vào analog (AI0 ~ AI3): nhận tín hiệu từ cảm biến, biến trở, thiết bị đo…
-
2 ngõ ra analog (AO0 ~ AO1): điều khiển thiết bị như biến tần, van tuyến tính, servo…
-
-
Các chân nguồn 24VDC và chân GND bố trí thuận tiện.
3. Cổng kết nối mở rộng (Backplane Connector)
-
Gắn trực tiếp lên PLC chính hoặc các module mở rộng khác qua bus nội, không cần dây tín hiệu rời.
-
Hỗ trợ giao tiếp nhanh và ổn định giữa module và CPU.
4. LED hiển thị trạng thái
-
Đèn báo nguồn (PWR): báo module có được cấp điện hay không.
-
Đèn lỗi (ERROR): cảnh báo lỗi phần cứng hoặc truyền thông.
-
Đèn trạng thái kênh (CH0 ~ CH5): hiển thị hoạt động của từng ngõ vào/ra.
