Ứng dụng của Module PLC DVP08SP11R Delta

1. Điều Khiển Các Thiết Bị Số

Đầu vào số (DI) và đầu ra số (DO) của mô-đun cho phép kết nối với các thiết bị như cảm biến, công tắc, nút nhấn, hoặc bộ điều khiển từ xa. Mô-đun này có thể nhận và gửi tín hiệu điều khiển, giúp giám sát và điều khiển các thiết bị trong quy trình sản xuất.

2. Hệ Thống Tự Động Hóa

Mô-đun giúp kết nối các đầu vào và đầu ra với các thiết bị tự động hóa khác như máy móc, băng tải, robot công nghiệp, hoặc các hệ thống đóng gói. Nó đóng vai trò trung gian trong việc truyền tải tín hiệu giữa bộ xử lý PLC và các thiết bị ngoại vi, giúp tối ưu hóa các quy trình sản xuất.

3. Ứng Dụng Trong Các Dây Chuyền Sản Xuất

Mô-đun này lý tưởng cho việc điều khiển các thiết bị đầu ra như đèn báo, động cơ, van, hoặc rơ le trong các hệ thống dây chuyền sản xuất. Các tín hiệu đầu ra của mô-đun có thể điều khiển trạng thái của các thiết bị này, góp phần vào việc tự động hóa quy trình sản xuất.

4. Hệ Thống Giám Sát và Điều Khiển

Mô-đun này giúp thu thập dữ liệu tín hiệu đầu vào, giúp giám sát các thiết bị như cảm biến nhiệt độ, áp suất, hoặc các cảm biến vật lý khác. Các tín hiệu này có thể được xử lý trong PLC để ra quyết định điều khiển chính xác.

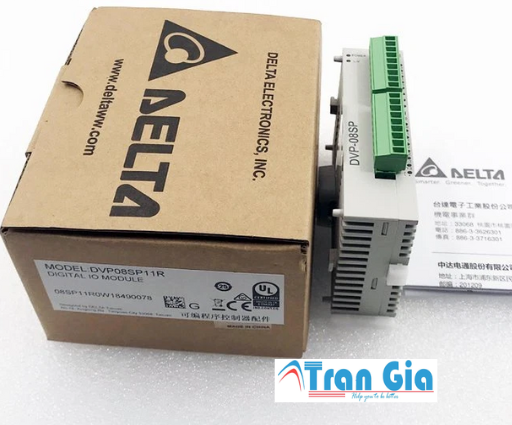

Module PLC DVP08SP11R Delta

Thông số kỹ thuật của Module PLC DVP08SP11R Delta

Thông số	Giá trị
Model	Module PLC DVP08SP11R Delta
Loại module	Mở rộng ngõ ra số (Digital Output Module)
Số kênh ngõ ra số	8 kênh (Y0 ~ Y7)
Loại ngõ ra	Relay
Điện áp ngõ ra	250VAC / 30VDC (tối đa)
Dòng điện ngõ ra tối đa	2A/ngõ ra
Ngõ ra cách ly	Cách ly rơ-le (Relay Isolation)
Thời gian đáp ứng	Tối đa 10ms
Đèn LED hiển thị trạng thái	Có – 8 đèn LED tương ứng 8 ngõ ra
Nguồn cấp	Lấy từ PLC chính hoặc từ nguồn ngoài 24VDC
Kết nối mở rộng	Kết nối chuỗi với các module mở rộng khác (dòng Slim)
Tương thích PLC	DVP-SS, DVP-SA, DVP-SX, DVP-SV, DVP-SE,… (dạng Slim)

Module PLC DVP08SP11R Delta

Cấu tạo của Module PLC DVP08SP11R Delta

1. Vỏ Mô-đun

Vỏ được làm từ nhựa chất lượng cao chịu nhiệt và có khả năng chống va đập, giúp bảo vệ các linh kiện bên trong khỏi các yếu tố môi trường như bụi bẩn, độ ẩm, và va đập.
Mô-đun được thiết kế nhỏ gọn, dễ dàng lắp đặt vào tủ điều khiển công nghiệp và có thể gắn vào thanh ray DIN.

2. Các Cổng Kết Nối

Cổng kết nối với PLC: Mô-đun có các chân cắm để kết nối trực tiếp với hệ thống PLC Delta DVP. Nó sử dụng cơ chế gắn vào thanh ray DIN giúp dễ dàng lắp đặt và tháo rời trong quá trình bảo trì.
Cổng nguồn: Mô-đun sử dụng nguồn cấp từ hệ thống PLC, thường là 24V DC.

3. Các Kênh Đầu Vào và Đầu Ra

Đầu vào số (DI): Mô-đun có 8 kênh đầu vào số. Mỗi kênh có mức tín hiệu đầu vào là 24V DC, và có thể kết nối với các thiết bị như công tắc, cảm biến, nút nhấn hoặc các thiết bị điều khiển từ xa.
Đầu ra số (DO): Mô-đun cung cấp 8 kênh đầu ra số, mỗi kênh có thể cung cấp tín hiệu 24V DC cho các thiết bị như đèn báo, rơ le, motor, van, hoặc thiết bị điện tử khác.

4. Đèn LED Chỉ Báo Trạng Thái

Mỗi kênh đầu vào và đầu ra đều được trang bị đèn LED chỉ báo trạng thái. Các đèn LED giúp người vận hành dễ dàng kiểm tra tình trạng hoạt động của các tín hiệu và phát hiện sự cố khi cần thiết.
Đèn LED sẽ sáng khi có tín hiệu đầu vào hoặc đầu ra, giúp xác định ngay lập tức tín hiệu nào đang hoạt động.

5. Mạch Điều Khiển

Mạch điều khiển logic: Mạch này đảm nhiệm việc xử lý tín hiệu đầu vào và đầu ra của mô-đun, truyền tín hiệu vào bộ xử lý PLC để thực hiện các thao tác điều khiển tương ứng.
Mạch bảo vệ: Mô-đun được trang bị các cơ chế bảo vệ như bảo vệ quá tải và ngắn mạch cho các đầu ra để đảm bảo hoạt động ổn định và bền bỉ trong môi trường công nghiệp khắc nghiệt.

Module PLC DVP08SP11R Delta
