Ứng dụng của Module PLC DVP08XM211N Delta

1. Mở rộng I/O cho hệ thống PLC

2. Điều khiển hệ thống cơ bản

3. Tích hợp trong dây chuyền sản xuất

4. Điều khiển máy móc nhỏ

5. Giám sát và cảnh báo trạng thái

Thu thập trạng thái từ các cảm biến để PLC xử lý logic điều khiển hoặc cảnh báo.
Kết hợp cùng HMI hoặc SCADA để hiển thị trạng thái.

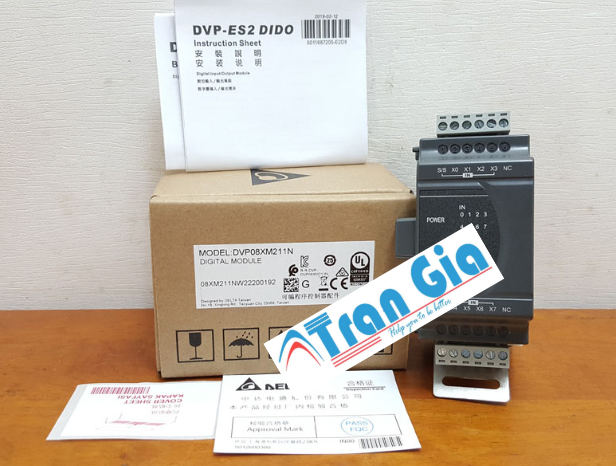

Module PLC DVP08XM211N Delta

Thông số kỹ thuật của Module PLC DVP08XM211N Delta

Thông số	Giá trị
Model	Module PLC DVP08XM211N Delta
Loại module	Module mở rộng ngõ vào/ra hỗn hợp (Mixed I/O)
Nguồn cấp	24VDC (dải hoạt động: 20.4 ~ 28.8VDC)
Số ngõ vào số (Digital Input)	4 kênh (X0 ~ X3)
Loại ngõ vào	Sink hoặc Source (tùy theo đấu nối)
Điện áp ngõ vào	24VDC
Dòng ngõ vào	5mA @ 24VDC
Số ngõ ra số (Digital Output)	4 kênh (Y0 ~ Y3)
Loại ngõ ra	Relay
Điện áp ngõ ra	Tối đa 250VAC/30VDC
Dòng tải tối đa	2A/kênh, tổng cộng tối đa 4A
Cách cách ly	Ngõ vào/ra cách ly quang với CPU PLC
Cổng đấu nối	Terminal dạng vít
Hiển thị trạng thái	Đèn LED hiển thị trạng thái ngõ vào và ngõ ra
Kết nối với PLC chính	Gắn vào bên phải PLC dòng DVP qua bus mở rộng
Tương thích	DVP-SS2, DVP-SA2, DVP-SX2, DVP-EH2,…
Kích thước (RxCxS)	32mm × 90mm × 60mm
Nhiệt độ hoạt động	0 ~ 55°C

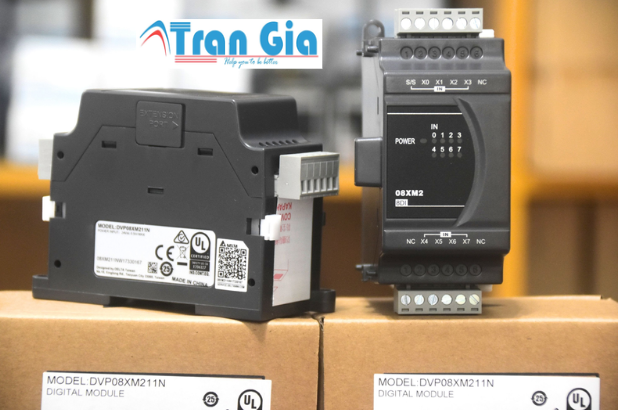

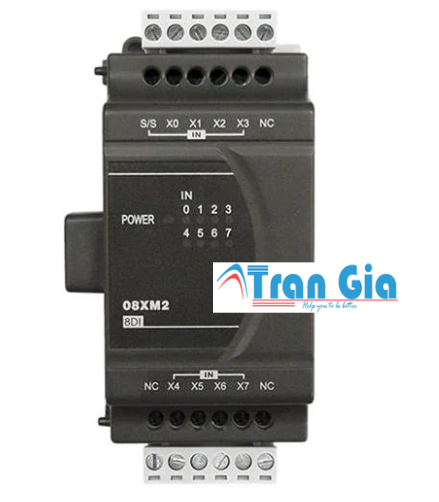

Module PLC DVP08XM211N Delta

Vỏ bảo vệ nhựa công nghiệp
- Chất liệu nhựa chịu nhiệt và chống cháy, bảo vệ các linh kiện bên trong.
- Kích thước nhỏ gọn, dễ dàng lắp đặt bên phải PLC chính theo chuẩn rail DIN.
Cổng ngõ vào số (Digital Input)
- Gồm 4 kênh (X0 ~ X3), thường đặt ở một bên của module.
- Dùng để nhận tín hiệu điều khiển từ cảm biến, công tắc, nút nhấn,…
Cổng ngõ ra số (Digital Output)
- Gồm 4 kênh (Y0 ~ Y3) dạng Relay, có thể điều khiển trực tiếp các tải như: đèn, relay trung gian, thiết bị điện công suất nhỏ,…
Terminal dạng vít
- Dễ dàng đấu dây vào các ngõ vào/ra với vít siết chặt đảm bảo tiếp xúc tốt.
Hệ thống cách ly quang (Opto-isolator)
- Cách ly điện giữa các tín hiệu điều khiển và CPU PLC giúp bảo vệ mạch và tăng độ tin cậy.
