Ứng dụng của Module PLC DVP08XN211R Delta

Mở rộng ngõ vào/ra cho PLC Delta
- Khi số lượng I/O của PLC chính không đủ, module này giúp bổ sung 4 ngõ vào và 4 ngõ ra Relay.
Điều khiển thiết bị điện
- Dùng để điều khiển trực tiếp các thiết bị như: đèn báo, relay trung gian, contactor, van điện từ, quạt, máy bơm…
Thu nhận tín hiệu số từ cảm biến
- Nhận tín hiệu từ các cảm biến có tiếp điểm như: cảm biến tiệm cận, công tắc hành trình, nút nhấn, công tắc giới hạn,…
Ứng dụng trong hệ thống máy móc nhỏ gọn
- Thích hợp cho máy đóng gói, máy dán nhãn, máy ép, băng tải,… cần số lượng I/O vừa phải.
Tích hợp vào tủ điều khiển
- Được lắp vào tủ điện điều khiển trung tâm để mở rộng tín hiệu và điều khiển thiết bị từ xa.
Tự động hóa tòa nhà và dân dụng
- Dùng trong hệ thống điều khiển chiếu sáng, bơm nước, đóng/ngắt thiết bị điện theo lập trình.

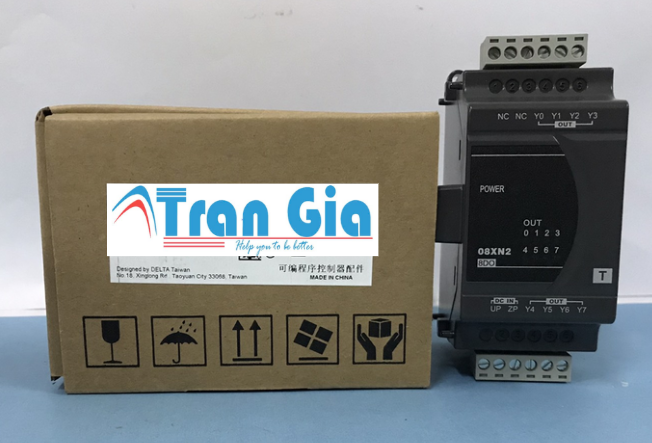

Module PLC DVP08XN211R Delta

Thông số kỹ thuật của Module PLC DVP08XN211R Delta

Thông số	Giá trị
Model	Module PLC DVP08XN211R Delta
Loại module	Module mở rộng ngõ vào/ra hỗn hợp (Mixed I/O)
Nguồn cấp	24VDC (dải hoạt động: 20.4 ~ 28.8VDC)
Số ngõ vào số (DI)	4 kênh (X0 ~ X3)
Loại ngõ vào	Sink hoặc Source (tùy theo đấu nối)
Điện áp ngõ vào	24VDC
Dòng ngõ vào	5mA @ 24VDC
Số ngõ ra số (DO)	4 kênh (Y0 ~ Y3)
Loại ngõ ra	Relay
Điện áp ngõ ra	Tối đa 250VAC / 30VDC
Dòng tải tối đa	2A/kênh, tổng cộng tối đa 4A
Cách cách ly	Ngõ vào/ra cách ly quang với CPU PLC
Cổng đấu nối	Terminal dạng vít
Hiển thị trạng thái	Đèn LED hiển thị trạng thái ngõ vào và ngõ ra
Tương thích với dòng PLC	DVP-SS, DVP-SA, DVP-SE, DVP-EH, DVP-SX,…
Nhiệt độ hoạt động	0 ~ 55°C
Kích thước (RxCxS)	32mm × 90mm × 60mm

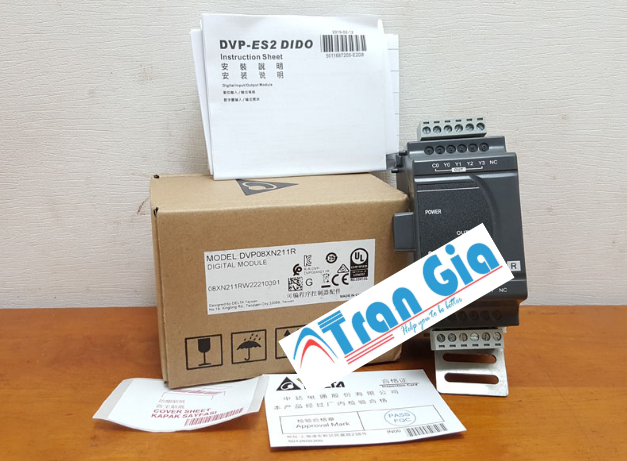

Module PLC DVP08XN211R Delta

Vỏ ngoài nhựa cách điện

Bảo vệ linh kiện bên trong và đảm bảo an toàn điện.
Có các khe thoát nhiệt giúp module hoạt động ổn định.
Terminal kết nối dạng vít
- Dùng để đấu nối dây tín hiệu cho ngõ vào và ngõ ra số.
- Có ghi chú mã chân (X0~~X3, Y0~~Y3) rõ ràng giúp dễ dàng lắp đặt.
Đèn LED hiển thị trạng thái
- Báo nguồn và hiển thị trạng thái hoạt động của từng ngõ vào/ra.
- Giúp dễ dàng kiểm tra tín hiệu và tình trạng hoạt động.
Bo mạch chính (Main PCB)
- Chứa các mạch xử lý tín hiệu số vào/ra.
- Tích hợp relay điều khiển tải cho ngõ ra và mạch lọc tín hiệu cho ngõ vào.

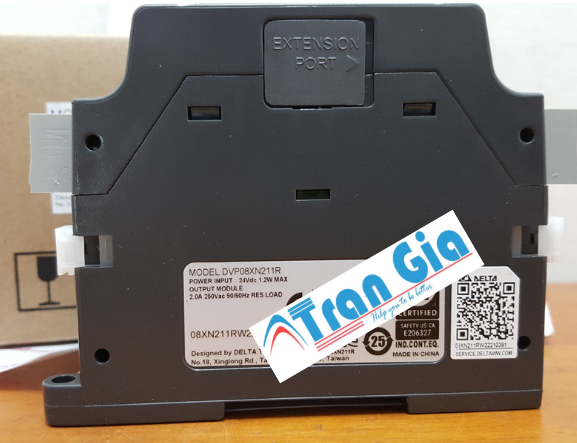

Cổng kết nối Bus mở rộng
- Dùng để giao tiếp dữ liệu với CPU PLC Delta (gắn vào bên phải PLC chính).
- Giao tiếp nội bộ đảm bảo tốc độ và độ ổn định cao.
