Ứng dụng của Module PLC DVP16SP11T Delta

Điều khiển thiết bị ngoại vi tốc độ cao:
- Điều khiển đèn báo, còi, relay trung gian, cuộn dây van điện từ, tiếp điểm trung gian, v.v.
- Nhờ ngõ ra dạng Transistor nên thích hợp cho các ứng dụng cần đóng/ngắt tín hiệu nhanh.
Tích hợp vào hệ thống máy móc sản xuất:
- Máy đóng gói, máy dán nhãn, máy ép nhựa, máy cắt CNC…
- Mỗi ngõ ra số có thể điều khiển một thiết bị hoặc chức năng riêng biệt.
Ứng dụng trong tủ điện điều khiển tự động:
- Dùng để điều khiển và giám sát các thành phần điện như khởi động từ, van điện từ, các thiết bị báo lỗi.
Hệ thống phân loại và băng tải thông minh:
- Xuất tín hiệu điều khiển cơ cấu đẩy sản phẩm, thay đổi hướng băng tải,…
Điều khiển các module hiển thị hoặc cảnh báo:
- Kết nối với LED ma trận, bảng tín hiệu báo lỗi, đèn báo trạng thái dây chuyền.

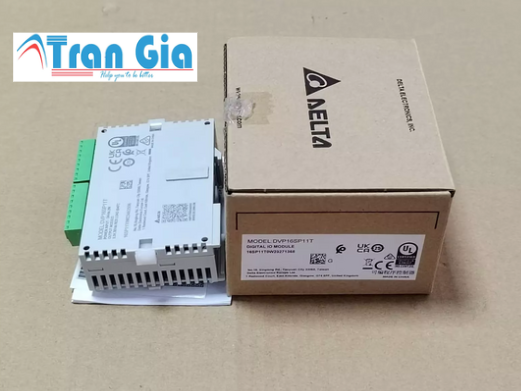

Module PLC DVP16SP11T Delta

Thông số kỹ thuật của Module PLC DVP16SP11T Delta

Thông số	Giá trị
Model	Module PLC DVP16SP11T Delta
Loại module	Mở rộng ngõ ra số (Digital Output Module)
Số kênh ngõ ra số	16 kênh (Y0 ~ YF)
Loại ngõ ra	Transistor (NPN hoặc PNP – tùy phiên bản)
Điện áp ngõ ra	5 ~ 30VDC
Dòng điện ngõ ra tối đa	0.5A/kênh
Ngõ ra cách ly	Cách ly quang học
Thời gian đáp ứng	< 0.2ms
Đèn LED hiển thị trạng thái	Có – 16 đèn LED tương ứng với 16 ngõ ra
Nguồn cấp	Lấy từ PLC chính hoặc nguồn ngoài 24VDC
Công suất tiêu thụ	Tối đa 2.5W
Kết nối mở rộng	Hỗ trợ kết nối chuỗi với các module dòng Slim khác
Tương thích PLC	DVP-SS, DVP-SA, DVP-SX, DVP-SV, DVP-SE,… (dạng Slim)

Module PLC DVP16SP11T Delta

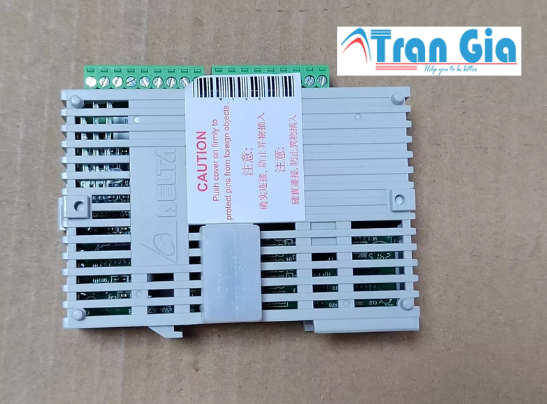

Vỏ bảo vệ bằng nhựa cách điện cao cấp
- Giúp bảo vệ bo mạch bên trong khỏi bụi, độ ẩm và các tác động cơ học nhẹ.
- Thiết kế nhỏ gọn, phù hợp với dòng PLC Delta dạng Slim.
Cổng kết nối mở rộng (Extension Port)
- Nằm bên hông module, dùng để kết nối nối tiếp với các module khác cùng dòng PLC Delta.
Bo mạch chính (Main PCB)
- Chứa các mạch điều khiển, xử lý tín hiệu, cách ly và mạch ngõ ra Transistor.
- Được tích hợp các linh kiện điện tử như IC, transistor công suất, điện trở, tụ điện,…

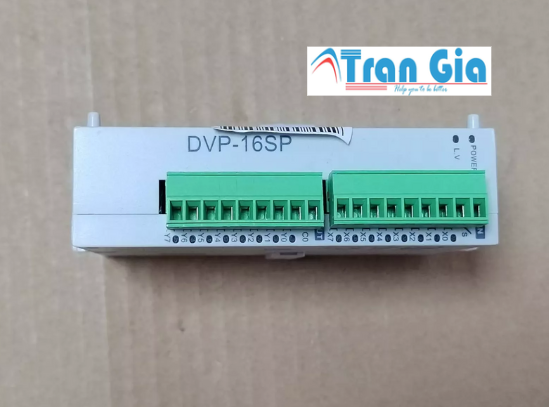

16 ngõ ra số (Y0 ~ YF)
- Các chân cắm tín hiệu đầu ra dạng Transistor.
- Có thể tùy chọn loại Sink hoặc Source theo từng model.
Cổng cấp nguồn 24VDC
- Cấp nguồn cho hoạt động của module và các mạch điều khiển bên trong.
