Ứng dụng của Module PLC DVP16XP211R Delta

1. Điều khiển các thiết bị đầu vào và đầu ra

Xử lý tín hiệu đầu vào: Nhận các tín hiệu từ cảm biến, công tắc, hoặc thiết bị đầu vào khác để đưa vào bộ xử lý trung tâm (CPU).
Điều khiển đầu ra: Kích hoạt các thiết bị như động cơ, van điện từ, rơ le, đèn báo, hoặc các tải khác thông qua 8 kênh relay đầu ra.

2. Tích hợp trong hệ thống điều khiển tự động

Được sử dụng để mở rộng số lượng I/O cho PLC chính, đáp ứng nhu cầu điều khiển phức tạp trong các ứng dụng lớn.
Kết hợp với các modul khác trong dòng Delta DVP để xây dựng hệ thống điều khiển linh hoạt, đa dạng.

3. Ứng dụng trong nhiều ngành công nghiệp

Công nghiệp sản xuất: Kiểm soát dây chuyền sản xuất, quản lý hoạt động của máy móc, cảm biến, và thiết bị vận chuyển.
Tự động hóa tòa nhà: Điều khiển hệ thống chiếu sáng, điều hòa không khí, hoặc các thiết bị an ninh.
Ngành năng lượng: Giám sát và điều khiển các thiết bị trong hệ thống phân phối và sản xuất năng lượng.
Ngành thực phẩm và đồ uống: Điều khiển quy trình đóng gói, xử lý và kiểm tra sản phẩm.

4. Đáp ứng các yêu cầu điều khiển tải

Các đầu ra relay phù hợp để điều khiển các tải công suất lớn trong môi trường công nghiệp như bơm, quạt, hoặc hệ thống cơ khí.

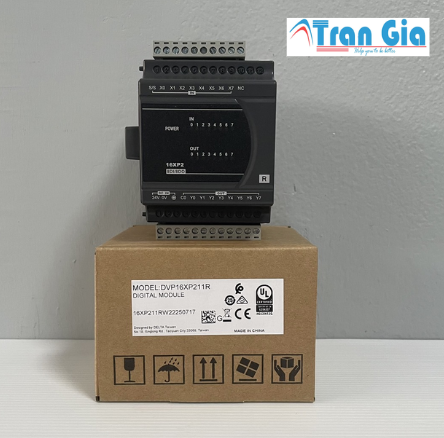

Module PLC DVP16XP211R Delta

Thông số kỹ thuật của Module PLC DVP16XP211R Delta

Thông số	Giá trị
Model	Module PLC DVP16XP211R Delta
Loại module	Module mở rộng ngõ vào/ra hỗn hợp (Mixed I/O)
Nguồn cấp	24VDC (dải hoạt động: 20.4 ~ 28.8VDC)
Số ngõ vào số (DI)	8 kênh (X0 ~ X7)
Loại ngõ vào	Cách ly quang, loại Sink hoặc Source
Điện áp ngõ vào	24VDC ±10%
Dòng điện ngõ vào	Khoảng 5mA @ 24VDC
Thời gian đáp ứng DI	ON ≤ 10ms, OFF ≤ 15ms
Số ngõ ra số (DO)	8 kênh Relay (Y0 ~ Y7)
Loại ngõ ra	Relay
Điện áp ngõ ra	Tối đa 250VAC hoặc 30VDC
Dòng điện ngõ ra	Tối đa 2A/kênh (tổng dòng tối đa 8A)
Thời gian đáp ứng DO	Khoảng 10ms
Cách đấu nối	Terminal rời (kiểu vít bắt dây)
Đèn LED chỉ thị	Có (hiển thị trạng thái ngõ vào và ngõ ra)
Kích thước (W x H x D)	Khoảng 90 x 90 x 60 mm
Trọng lượng	Khoảng 200g
Nhiệt độ hoạt động	0 ~ 55°C
Độ ẩm cho phép	5% ~ 95% RH (không ngưng tụ)
Lắp đặt	Gắn thanh DIN hoặc bắt vít
Tương thích hệ thống	Dùng mở rộng cho dòng PLC Delta DVP-S, DVP-SA, DVP-E, v.v.

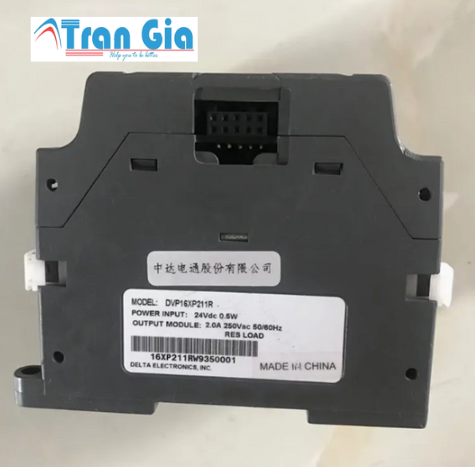

Module PLC DVP16XP211R Delta

1. Vỏ ngoài

2. Cổng đầu vào và đầu ra (I/O Terminals)

Đầu vào số (Digital Input Terminals):
- Có 8 cổng đầu vào, được đánh số từ X0 đến X7.
- Các cổng đầu vào hỗ trợ tín hiệu 24V DC (Sink/Source).
Đầu ra số (Digital Output Terminals):
- Có 8 cổng đầu ra rơ le, được đánh số từ Y0 đến Y7.
- Các cổng đầu ra có thể điều khiển tải AC hoặc DC.

3. Đèn LED trạng thái

Đèn báo trạng thái I/O:
- Mỗi đầu vào và đầu ra đều có đèn LED trạng thái riêng, giúp giám sát hoạt động của tín hiệu.
- Đèn LED màu xanh sáng khi tín hiệu được kích hoạt.
Đèn nguồn (Power LED): Báo trạng thái nguồn của modul (đèn sáng khi nguồn được cung cấp).

4. Cổng kết nối với PLC chính

Modul được trang bị cổng kết nối tích hợp dạng 20-pin để kết nối nhanh với PLC chính hoặc các modul mở rộng khác.
Giao tiếp với CPU PLC thông qua giao thức Modbus RTU hoặc cáp truyền tín hiệu.

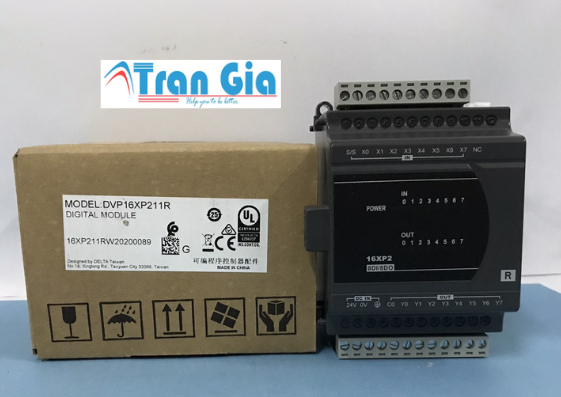

Module PLC DVP16XP211R Delta
