Ứng dụng của Module PLC DVP16XP211T Delta

1. Mở rộng I/O cho hệ thống PLC Delta

2. Điều khiển máy móc công nghiệp

Điều khiển động cơ, xi lanh, relay trung gian trong các máy đóng gói, máy ép, máy cắt, máy bế…
Tín hiệu ngõ vào thu từ sensor, công tắc hành trình – tín hiệu ngõ ra điều khiển coil relay, đèn, còi báo, v.v.

3. Tự động hóa dây chuyền sản xuất

Phối hợp với các cảm biến, thiết bị chấp hành để kiểm soát tuần tự các bước trong dây chuyền lắp ráp, đóng gói, phân loại…
Transistor output phù hợp với điều khiển tốc độ cao, ví dụ: băng tải, cấp liệu.

4. Hệ thống kiểm tra và giám sát

Thu nhận tín hiệu trạng thái từ các công tắc, cảm biến (photo sensor, cảm biến tiệm cận…).
Xuất tín hiệu điều khiển hệ thống cảnh báo hoặc kích hoạt các bộ đếm, bộ hẹn giờ.

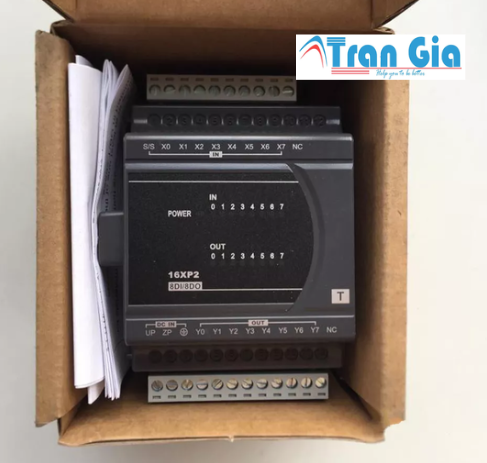

Module PLC DVP16XP211T Delta

Thông số kỹ thuật của Module PLC DVP16XP211T Delta

Thông số	Giá trị
Model	Module PLC DVP16XP211T Delta
Loại module	Module mở rộng ngõ vào/ra hỗn hợp (Mixed I/O)
Nguồn cấp	24VDC (dải hoạt động: 20.4 ~ 28.8VDC)
Số ngõ vào số (DI)	8 kênh (X0 ~ X7)
Loại ngõ vào	Cách ly quang, hỗ trợ loại Sink hoặc Source
Điện áp ngõ vào	24VDC ±10%
Dòng điện ngõ vào	Khoảng 5mA @ 24VDC
Thời gian đáp ứng DI	ON ≤ 10ms, OFF ≤ 15ms
Số ngõ ra số (DO)	8 kênh Transistor (Y0 ~ Y7)
Loại ngõ ra	Transistor (Sink hoặc Source tùy phiên bản)
Điện áp ngõ ra	5 ~ 30VDC
Dòng điện ngõ ra	Tối đa 0.5A/kênh (tổng dòng tối đa 4A)
Thời gian đáp ứng DO	ON/OFF ≤ 0.5ms
Cách đấu nối	Terminal rời (kiểu vít bắt dây)
Đèn LED chỉ thị	Có (hiển thị trạng thái ngõ vào và ngõ ra)
Kích thước (W x H x D)	Khoảng 90 x 90 x 60 mm
Trọng lượng	Khoảng 200g
Nhiệt độ hoạt động	0 ~ 55°C
Độ ẩm cho phép	5% ~ 95% RH (không ngưng tụ)
Lắp đặt	Gắn DIN rail hoặc bắt vít
Tương thích hệ thống	Dùng mở rộng cho các dòng PLC Delta DVP-S, DVP-SA, DVP-E, v.v.

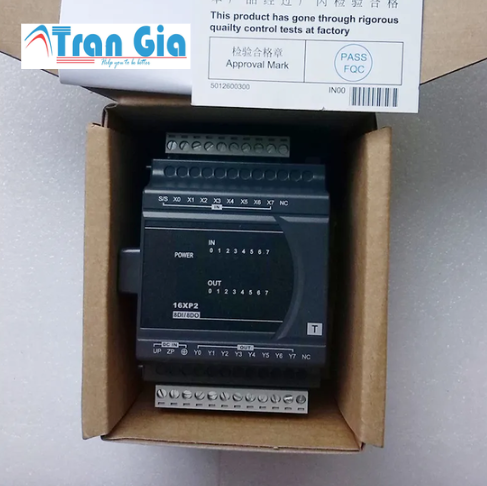

Module PLC DVP16XP211T Delta

Vỏ ngoài (Housing)
- Làm bằng nhựa chịu nhiệt, cách điện tốt.
- Có các khe thông gió giúp tản nhiệt.
- Mặt trước in rõ model và logo Delta.

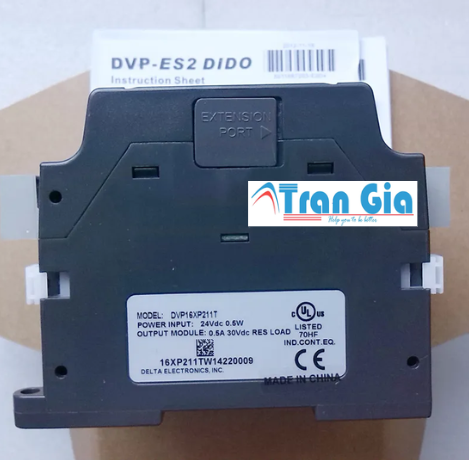

Cổng kết nối (Connection Port)
- Cổng 20-pin hoặc 26-pin để kết nối với PLC chính (thường là DVP-S, DVP-SA, DVP-E…).
- Sử dụng cáp kết nối chuẩn của Delta để mở rộng hệ thống.
Ngõ vào số (Digital Input – DI)
- Gồm 8 kênh (X0 ~ X7).
- Được cách ly quang (photo-coupler) để bảo vệ mạch bên trong khỏi nhiễu điện và đột biến điện áp.
- Hỗ trợ cả kiểu Sink và Source.
- Có LED chỉ thị trạng thái cho từng kênh.
Ngõ ra số (Digital Output – DO)
- Gồm 8 kênh (Y0 ~ Y7) loại Transistor.
- Tùy theo phiên bản, có thể là loại Sink hoặc Source.
- Mỗi ngõ ra có transistor công suất và mạch bảo vệ quá dòng, quá áp.
- LED chỉ thị cho từng ngõ ra.
Terminal đấu dây (I/O Terminal Block)
- Dạng vít hoặc kẹp lò xo, dễ dàng đấu nối và bảo trì.
- Bố trí rõ ràng từng kênh vào/ra tương ứng.
