Ứng dụng của Module PLC DVP201LC-SL Delta

Cân điện tử công nghiệp
Sử dụng trong hệ thống cân đóng bao, cân định lượng, cân kiểm tra trọng lượng sản phẩm (checkweigher) với độ chính xác cao.
Dây chuyền đóng gói tự động
Đo trọng lượng nguyên liệu trước khi đóng gói để đảm bảo sản phẩm đạt tiêu chuẩn định lượng.
Máy chiết rót định lượng
Kết hợp với Load Cell để đo trọng lượng chất lỏng, bột hoặc hạt trước khi chiết rót vào chai, túi, hộp…
Thiết bị kiểm tra lực ép, lực kéo
Đo lực tác động trong các máy kiểm tra cơ lý vật liệu, thiết bị thử lực ép – lực kéo trong ngành nhựa, kim loại, cơ khí chính xác.
Cân băng tải (weighing conveyor)
Được tích hợp trong băng tải để cân trọng lượng sản phẩm đang di chuyển, thường dùng trong ngành thực phẩm, thức ăn chăn nuôi, vật liệu xây dựng.

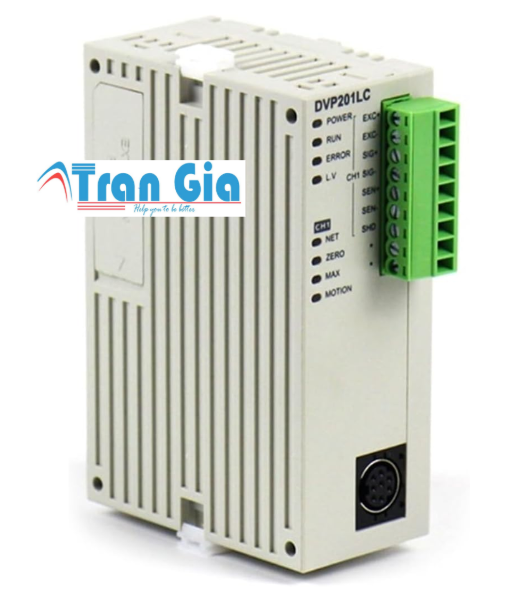

Module PLC DVP201LC-SL Delta

Thông số kỹ thuật của Module PLC DVP201LC-SL Delta

Thông số kỹ thuật	Giá trị
Model	Module PLC DVP201LC-SL Delta
Nguồn cấp	24VDC (dải hoạt động: 20.4 ~ 28.8VDC)
Công suất tiêu thụ	3.0W (TYP)
Số kênh đầu vào Load Cell	2 kênh độc lập
Loại tín hiệu đầu vào	Tín hiệu vi sai từ Load Cell 6 dây (mV)
Dải tín hiệu đầu vào	±20mV
Độ phân giải A/D	24-bit (16,777,216 mức)
Tần số lấy mẫu	10Hz, 30Hz, 60Hz, 120Hz (lựa chọn được)
Bộ lọc kỹ thuật số	Có (Digital filter, tùy chỉnh thông số)
Cổng truyền thông	RS-485 (hỗ trợ giao thức Modbus RTU, tốc độ lên đến 115200 bps)
Đèn LED hiển thị trạng thái	Có (cho từng kênh và nguồn)
Kết nối với PLC	Qua bus mở rộng với dòng PLC Delta DVP-S/SS/SA/SE
Kích thước	110mm (Cao) × 70mm (Rộng) × 60mm (Sâu)
Nhiệt độ hoạt động	0 ~ 55°C
Trọng lượng	Khoảng 160g
Ứng dụng chính	Cân điện tử, đóng gói, kiểm tra lực ép, dây chuyền sản xuất cần đo trọng lượng

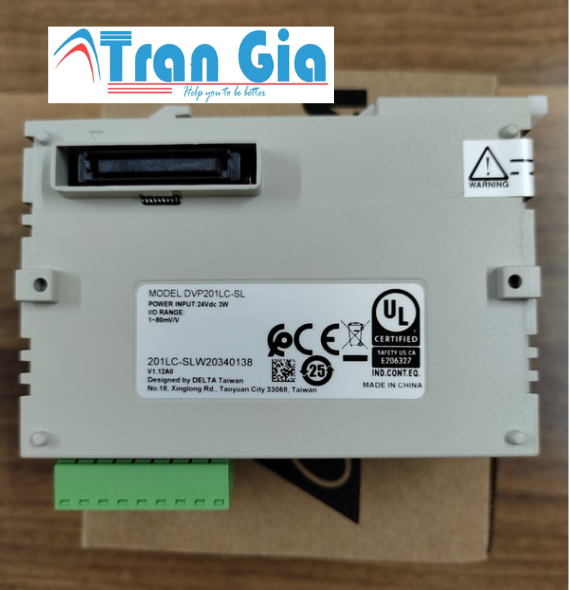

Module PLC DVP201LC-SL Delta

Cấu tạo của Module PLC DVP201LC-SL Delta

1. Vỏ module
Được làm từ nhựa công nghiệp chất lượng cao, có khả năng chịu nhiệt và chống va đập nhẹ, bảo vệ các linh kiện điện tử bên trong khỏi môi trường bụi và ẩm.

2. Cổng đầu vào Load Cell
Module có 2 cổng đầu vào riêng biệt (CH1 và CH2), hỗ trợ kết nối với cảm biến Load Cell 6 dây. Các dây kết nối bao gồm Exc+, Exc−, Sig+, Sig−, Sense+, và Sense−, giúp tăng độ chính xác khi đọc tín hiệu trọng lượng.

3. Bộ chuyển đổi A/D (Analog to Digital Converter)
Chuyển đổi tín hiệu điện áp rất nhỏ (mili-volt) từ Load Cell thành tín hiệu số với độ phân giải cao 24-bit, đảm bảo độ chính xác cao trong quá trình đo lường.

4. Bộ xử lý tín hiệu số
Thực hiện lọc nhiễu, hiệu chỉnh tín hiệu và tính toán trọng lượng. Có thể tùy chỉnh tần số lấy mẫu và hệ số lọc để phù hợp với từng ứng dụng thực tế.

5. Cổng truyền thông RS-485
Cho phép giao tiếp với các thiết bị khác (như PLC chính, HMI) thông qua giao thức Modbus RTU. Hỗ trợ tốc độ baud lên tới 115200 bps.

Module PLC DVP201LC-SL Delta
