Ứng dụng của Module PLC DVP24XN211T Delta

1. Mở rộng I/O cho hệ thống PLC Delta

2. Điều khiển máy móc tốc độ cao

Do ngõ ra dạng Transistor, module phù hợp với các ứng dụng yêu cầu tốc độ đóng/ngắt nhanh, như:
- Máy phân loại tự động.
- Máy đóng gói tốc độ cao.
- Hệ thống đếm sản phẩm, kiểm tra lỗi bằng cảm biến quang.

3. Điều khiển tín hiệu logic & tuần tự

Quản lý tín hiệu cảm biến, công tắc hành trình, nút nhấn.
Phối hợp với các thiết bị đầu ra như đèn báo, còi báo, rơ-le trung gian DC, van điện từ…
Ứng dụng trong hệ thống Start – Stop – Reset và các chu trình điều khiển logic liên động.

4. Ứng dụng trong dây chuyền tự động hóa

Tích hợp module vào tủ điều khiển để:
- Nhận tín hiệu từ sensor, công tắc.
- Xuất tín hiệu điều khiển van, motor nhỏ, các cơ cấu truyền động DC.
Phù hợp cho hệ thống lắp ráp, kiểm tra linh kiện, ép nhựa…

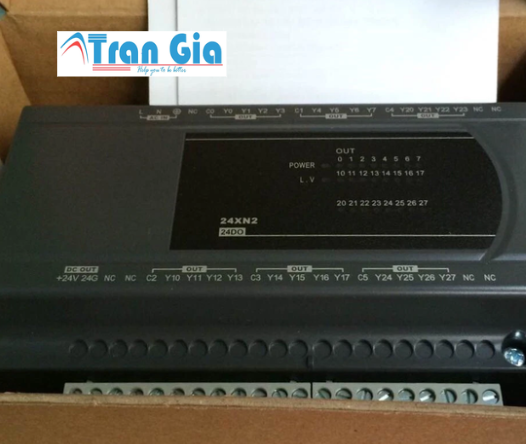

Module PLC DVP24XN211T Delta

Thông số kỹ thuật của Module PLC DVP24XN211T Delta

Thông số	Giá trị
Model	Module PLC DVP24XN211T Delta
Loại module	Module mở rộng ngõ vào/ra hỗn hợp (Mixed I/O)
Nguồn cấp	24VDC (dải hoạt động: 20.4 ~ 28.8VDC)
Số ngõ vào số (DI)	16 kênh (X0 ~ X15)
Loại ngõ vào	Cách ly quang, hỗ trợ kiểu Sink hoặc Source
Điện áp ngõ vào	24VDC ±10%
Dòng điện ngõ vào	Khoảng 5mA @ 24VDC
Thời gian đáp ứng DI	ON ≤ 10ms, OFF ≤ 15ms
Số ngõ ra số (DO)	8 kênh Transistor (Y0 ~ Y7)
Loại ngõ ra	Transistor (Sink hoặc Source tùy phiên bản)
Điện áp ngõ ra	5 ~ 30VDC
Dòng điện ngõ ra	Tối đa 0.5A/kênh, tổng dòng tối đa 4A

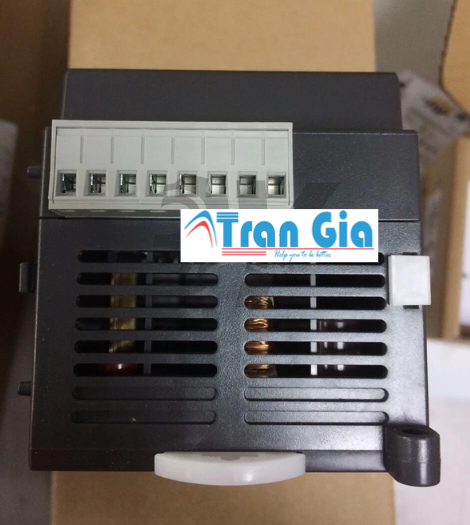

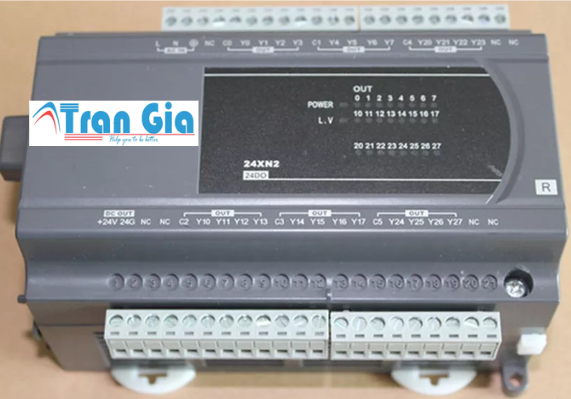

Module PLC DVP24XN211T Delta

Vỏ ngoài (Housing)
- Chất liệu nhựa công nghiệp cao cấp, màu xám.
- Thiết kế nhỏ gọn, chịu nhiệt và chịu va đập tốt.
- Mặt trước in rõ model, logo Delta, sơ đồ I/O và trạng thái hoạt động.
Cổng kết nối mở rộng (Expansion Port)
- Dùng để kết nối với PLC chính hoặc các module mở rộng khác.
- Chuẩn giao tiếp nội bộ của dòng DVP, giúp truyền tín hiệu ổn định và nhanh chóng.
Ngõ vào số (Digital Inputs – DI)
- Gồm 16 kênh từ X0 đến X15.
- Cách ly quang học, giúp chống nhiễu và bảo vệ mạch điều khiển.
- Hỗ trợ kết nối theo chuẩn Sink hoặc Source, linh hoạt với nhiều thiết bị đầu vào.
- Có đèn LED báo trạng thái từng kênh giúp giám sát trực quan.
Ngõ ra số (Digital Outputs – DO)
- Gồm 8 kênh từ Y0 đến Y7.
- Sử dụng transistor output, thích hợp điều khiển thiết bị tải DC như: đèn LED, rơ-le trung gian, cuộn hút…
- Có 2 phiên bản transistor: kiểu Sink hoặc Source (xác định theo mã phụ).
- Có mạch bảo vệ quá dòng và chống ngắn mạch.
Terminal đấu dây (I/O Terminals)
- Đầu đấu dây dạng vít chắc chắn, bố trí rõ ràng, dễ thao tác.
- Ghi chú ký hiệu chân rõ ràng, phân biệt các nhóm X, Y và COM.
