Ứng dụng của Module PLC DVP32XM211N Delta

Mở rộng ngõ vào/ra số cho hệ thống PLC
- Cung cấp 16 ngõ vào và 16 ngõ ra Transistor, rất phù hợp khi số lượng I/O của PLC chính không đủ.
- Dễ dàng tích hợp với các dòng PLC Delta như DVP-SS2, SA2, SX2, SE, EH3,…
Điều khiển máy móc tự động
- Thường dùng trong các máy đóng gói, máy ép nhựa, máy dán tem, máy phân loại…
- Các ngõ ra Transistor giúp đóng/ngắt nhanh các thiết bị tải nhỏ như relay trung gian, còi, đèn, van điện từ,…
Hệ thống điều khiển dây chuyền sản xuất
- Đáp ứng yêu cầu mở rộng I/O trong các dây chuyền lắp ráp, kiểm tra sản phẩm, đóng gói,…
- Cho phép quản lý tín hiệu từ nhiều cảm biến quang, nút nhấn, công tắc hành trình…
Tủ điều khiển trung tâm
- Là một phần mở rộng trong tủ điện điều khiển dùng cho xưởng sản xuất, nhà máy thực phẩm, dược phẩm, điện tử,…
- Tích hợp đơn giản, tiết kiệm không gian và chi phí hệ thống.

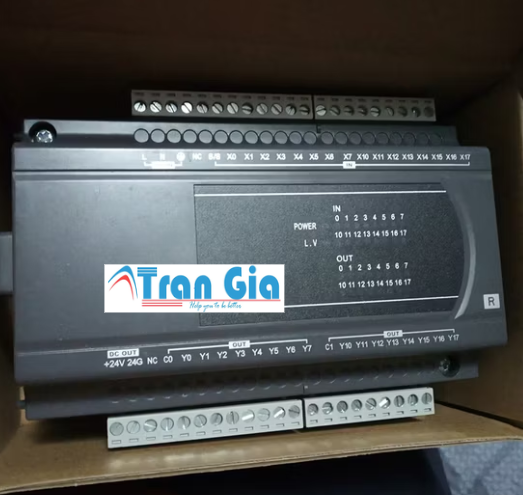

Module PLC DVP32XM211N Delta

Thông số kỹ thuật của Module PLC DVP32XM211N Delta

Thông số	Giá trị
Model	Module PLC DVP32XM211N Delta
Loại module	Module mở rộng ngõ vào/ra hỗn hợp (Mixed I/O)
Nguồn cấp	24VDC (dải hoạt động: 20.4 ~ 28.8VDC)
Số ngõ vào số (DI)	16 kênh (X0 ~ X15)
Loại ngõ vào	Cách ly quang, hỗ trợ kiểu Sink hoặc Source
Điện áp ngõ vào	24VDC ±10%
Dòng điện ngõ vào	Khoảng 5mA @ 24VDC
Thời gian đáp ứng DI	ON ≤ 10ms, OFF ≤ 15ms
Số ngõ ra số (DO)	16 kênh Transistor (Y0 ~ Y15)
Loại ngõ ra	Transistor (Sink hoặc Source tùy phiên bản)
Điện áp ngõ ra	5 ~ 30VDC
Dòng điện ngõ ra	Tối đa 0.5A/kênh, tổng dòng tối đa 4A
Cách ly ngõ ra	Cách ly quang giữa kênh ra và mạch điều khiển
Đèn chỉ thị trạng thái	Có LED hiển thị trạng thái cho từng kênh DI và DO
Kiểu lắp đặt	Gắn DIN rail 35mm hoặc bắt vít

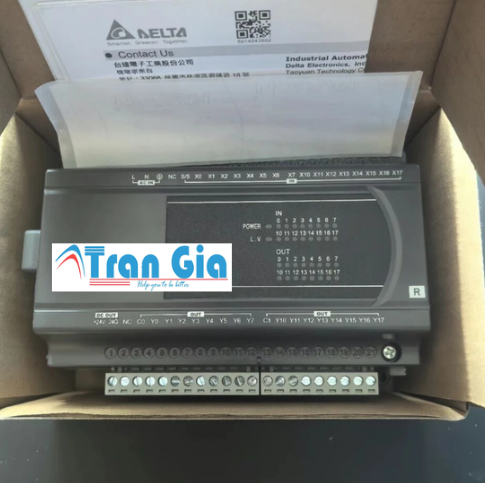

Module PLC DVP32XM211N Delta

Vỏ ngoài (Housing)
- Chất liệu nhựa công nghiệp chịu nhiệt và chống cháy nhẹ.
- Màu xám đậm – đồng bộ với các dòng PLC Delta khác.
- Có khe thông gió nhỏ giúp tản nhiệt hiệu quả.
Cổng kết nối tín hiệu
- Ngõ vào số (DI): 16 kênh – bố trí thành hàng theo chuẩn ký hiệu X0 ~ X15.
- Ngõ ra số (DO): 16 kênh Transistor – ký hiệu Y0 ~ Y15.
- Các cổng kết nối sử dụng terminal dạng vít – chắc chắn, dễ đấu dây.
Cổng truyền thông mở rộng
- 1 cổng bus mở rộng ở bên hông để kết nối với PLC chính hoặc các module mở rộng khác.
- Được thiết kế với chuẩn Delta I/O Expansion Bus, đảm bảo kết nối ổn định và truyền dữ liệu nhanh.
Đèn LED trạng thái
- Mỗi kênh I/O có đèn LED riêng biệt để hiển thị trạng thái hoạt động.
- Có thêm LED báo nguồn giúp kiểm tra tình trạng cấp điện dễ dàng.
