Ứng dụng của Module PLC DVPEN01-SL Delta

Kết nối PLC với HMI qua Ethernet
Giúp giao tiếp giữa PLC và màn hình cảm ứng HMI tốc độ cao hơn so với RS-232/RS-485, tăng hiệu quả hiển thị dữ liệu và điều khiển.
Tích hợp hệ thống SCADA giám sát từ xa
Dễ dàng kết nối PLC vào hệ thống SCADA như iFix, WinCC, hoặc các phần mềm giám sát khác qua giao thức Modbus TCP để thu thập dữ liệu, cảnh báo và điều khiển từ trung tâm.
Giao tiếp giữa nhiều PLC với nhau (PLC to PLC)
Cho phép các PLC Delta giao tiếp và chia sẻ dữ liệu với nhau qua mạng nội bộ (LAN), giúp đồng bộ hóa hoạt động dây chuyền.
Điều khiển và giám sát từ xa qua Internet
Kết hợp module với router công nghiệp hoặc hệ thống VPN, kỹ sư có thể truy cập và nạp/chỉnh sửa chương trình PLC từ xa qua mạng Internet.
Kết nối với hệ thống MES/ERP nhà máy
Truyền dữ liệu sản xuất (số lượng, trạng thái máy, lỗi, sản lượng…) về server trung tâm để quản lý vận hành, thống kê và truy xuất nguồn gốc.

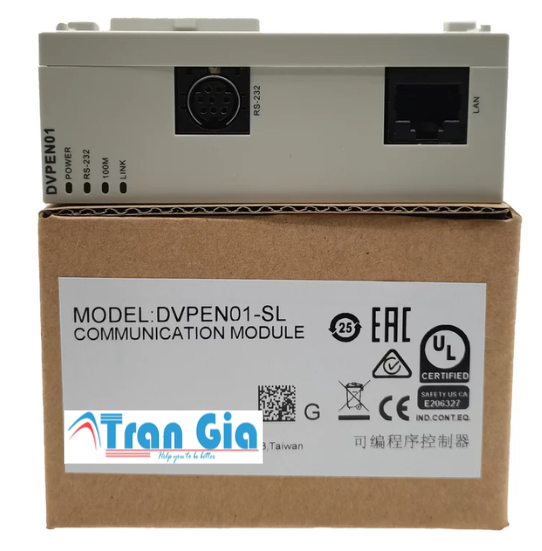

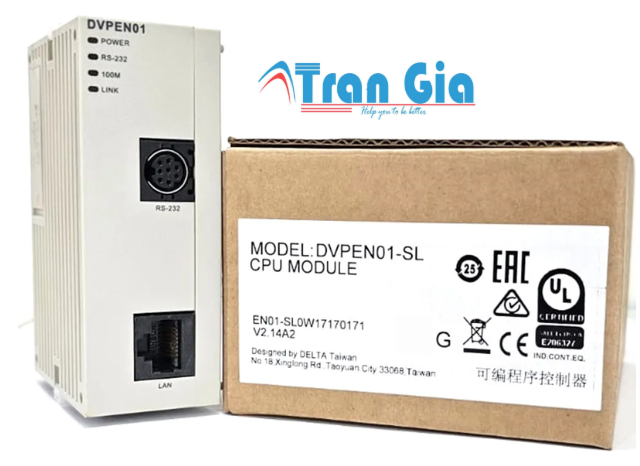

Module PLC DVPEN01-SL Delta

Thông số kỹ thuật của Module PLC DVPEN01-SL Delta

Thông số kỹ thuật	Giá trị
Model	Module PLC DVPEN01-SL Delta
Loại module	Module mở rộng truyền thông Ethernet
Nguồn cấp	24VDC (lấy trực tiếp từ PLC qua bus mở rộng)
Giao thức hỗ trợ	Modbus TCP, Ethernet/IP, Ethernet Delta ASCII
Tốc độ truyền	10/100 Mbps (tự động nhận dạng)
Cổng kết nối	1 cổng RJ-45 (Ethernet)
Địa chỉ IP	Cấu hình tĩnh hoặc tự động (qua DHCP)
Cấu hình IP	Thực hiện qua phần mềm WPLSoft hoặc trình duyệt Web
Chế độ hoạt động	Server và Client
Kết nối đồng thời	Tối đa 16 kết nối TCP đồng thời
LED hiển thị trạng thái	PWR, RUN, L/A, LINK
Tương thích	DVP-SX, DVP-SA, DVP-SS2, DVP-SE, DVP-SV, DVP-EH2,…
Nhiệt độ hoạt động	0 ~ 55°C
Kích thước	30mm (Rộng) × 90mm (Cao) × 60mm (Sâu)
Trọng lượng	Khoảng 120g
Lắp đặt	Gắn trực tiếp vào bên phải của PLC qua bus mở rộng

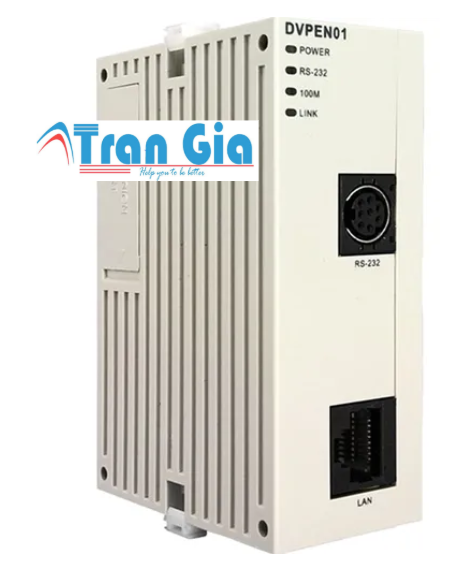

Module PLC DVPEN01-SL Delta

Vỏ ngoài (housing):
Làm bằng nhựa công nghiệp cách điện, bền và chịu nhiệt tốt. Thiết kế nhỏ gọn, dạng mô-đun, phù hợp để gắn trực tiếp vào cạnh PLC dòng DVP.
Cổng Ethernet (RJ-45):
Là cổng mạng chính của module, cho phép kết nối với mạng LAN, máy tính, HMI hoặc các thiết bị Ethernet khác. Hỗ trợ tốc độ 10/100Mbps và chế độ tự động nhận dạng.
Đèn LED hiển thị trạng thái:
Gồm các đèn báo như:
- PWR: Báo nguồn hoạt động
- RUN: Báo trạng thái hoạt động của module
- L/A: Báo trạng thái kết nối vật lý mạng
- LINK: Báo dữ liệu đang được truyền/nhận
Khe cắm bus mở rộng (Backplane connector):
Được thiết kế để gắn trực tiếp vào PLC Delta DVP thông qua bus mở rộng bên phải (side connector), không cần cáp tín hiệu riêng.
Cổng cấu hình IP (qua phần mềm):
Cấu hình địa chỉ IP, Subnet Mask, Gateway,… được thực hiện qua phần mềm như WPLSoft, ISPSoft hoặc giao diện Web (nếu hỗ trợ) thông qua trình duyệt.
