03 bước chuẩn đoán hư hỏng màn hình cảm ứng HMI Siemens
Bước 1: Ghi nhận thông tin hư hỏng của màn hình HMI Siemens trên thực tế máy đang chạy
Bước này khá quan trọng, chúng ta dựa vào những thông tin hư hỏng từ màn hình cảm ứng Siemens Simatic KTP1200 như: Không nhấn được, không cảm ứng được, không khởi động được, không lên nguồn, không có kết nối PLC, Loang mờ LCD không thấy hình, vỡ cảm ứng…để có hướng kiểm tra.
Bước 2: Kiểm tra ngoại quan
- Kiểm tra ngoại quan bên ngoài màn hình cảm ứng HMI Siemens giúp chúng ta xác định trước nguyên nhân và cáchkhắc phục
- Kiểm tra xem màn hình cảm ứng HMI Siemens có bị vỡ, bể hay cong vênh hay không?
- Kiểm tra xem các điểm trên màn hình cảm ứng HMI Siemens có bị nhấn quá nhiều tại 1 vị trí hay không? Có vết đểlại.
- Kiểm tra xem bo mạch màn hình cảm ứng HMI Siemens có bị cháy nổ không?
- Kiểm tra xem cầu chì hoặc nguồn cấp cho màn hình cảm ứng HMI Siemens có bị hỏng, chạm hay đứt ở đâu không?
- Kiểm tra dây truyền thông xem có bị đứt hay đoản mạch không?
Bước 3: Kiểm tra và tự xử lý nếu hư hỏng nhẹ 1 trong các lỗi
- Sửa chữa màn hình cảm ứng HMI Siemens Lỗi lệch điểm cảm ứng: tiến hành vào Systerm Config rồi Calib, hiệu chỉnh lại điểm cảm ứng,sau khi hiệu chuẩn nếu màn hình báo thành công thì khả năng bạn có thể sử dụng lại nó lên đến 80%. Đôi khi calib xong các điểm đã hư hỏng vẫn không thể tự phục hồi được, cần thay mới.
- Sửa chữa màn hình cảm ứng HMI Siemens Simatic Cảm ứng nhấn không có tác dụng: Kiểm tra kết nối PLC, nếu mất kết nối có thể nhấn không có tác dụng. Kiểm tra dây cảm ứng bên trong bo mạch có đứt hay không?
- Sửa chữa màn hình cảm ứng HMI Siemens Lỗi không lên màn hình: Kiểm tra nguồn điện cấp cho màn hình bằng đồng hồ đo VOM. Cóthể màn hình bị mất nguồn. Hoặc kiểm tra bóng cao áp, led hoặc nguồn cấp cho bo cao áp.Thường là 12V.
- Sửa chữa màn hình cảm ứng HMI Siemens Lỗi không kết nối được hoặc nhập liệu không được: Có thể đứt dây kết nối từ PLC hoặc thiết bị khác tới màn hình. Màn hình Siemens nếu không kết nối được sẽ lên các dấu # và báo lỗi, ở các màn hình khác thì sẽ xuất hiện lỗi dạng ” COM1 & COM2 or PLC Connection Fault”
- Lên đèn nguồn nhưng không lên màn hình: Kiểm tra điện áp có nằm trong ngưỡng haykhông? Kiểm tra bóng đèn cao áp hoặc LED. Kiểm tra phần hiển thị LCD.
Trong trường hợp đã làm các bước trên màn vẫn không khắc phục được hết nguyên nhân hưhỏng màn hình, bạn hãy liên hệ với các đơn vị sửa chữa có uy tín để được trợ giúp và kiểm tra kỹ hơn.
Các Lỗi Thường Gặp Trên Màn Hình HMI Siemens
1. Màn hình không khởi động / không lên nguồn
Nguyên nhân:
-
Mất nguồn cấp điện.
-
Dây nguồn/adapter bị lỏng hoặc hư.
-
Cáp nguồn bị sai điện áp hoặc phân cực.
-
Lỗi phần cứng (mainboard, bo nguồn…).
Cách khắc phục:
-
Kiểm tra nguồn cấp (24VDC) bằng đồng hồ.
-
Thử thay dây nguồn, nguồn adapter.
-
Đảm bảo đúng phân cực +/–.
-
Nếu không lên dù đã kiểm tra → khả năng cao là lỗi phần cứng, cần sửa/chạy bảo hành.
2. Lỗi “No Connection to PLC” hoặc “PLC not reachable”
Nguyên nhân:
-
HMI không kết nối được với PLC (S7-1200/1500…).
-
Cáp mạng/bus lỗi, gãy, sai cổng.
-
Địa chỉ IP không trùng khớp giữa PLC và HMI.
-
Giao thức (protocol) chưa đúng (Profinet/Profibus…).
Cách khắc phục:
-
Kiểm tra dây kết nối PLC–HMI.
-
Kiểm tra cấu hình địa chỉ IP trong TIA Portal.
-
Đảm bảo cùng subnet và gateway nếu cần.
-
Kiểm tra cấu hình device (HMI device phải đúng PLC address).
3. Lỗi “Project Not Found” hoặc “No Valid Project”
Nguyên nhân:
Cách khắc phục:
-
Tải lại project từ TIA Portal qua cáp USB/mạng.
-
Kiểm tra thẻ nhớ SD nếu dùng (nếu lỗi → format và nạp lại).
-
Reset HMI về mặc định và tải lại chương trình.
4. Màn hình bị khóa / yêu cầu đăng nhập nhưng không biết mật khẩu
Nguyên nhân:
Cách khắc phục:
-
Đăng nhập đúng tài khoản (Operator, Engineer, Admin…).
-
Nếu không nhớ tài khoản → phải nạp lại project từ TIA Portal (có thể cần source file gốc).
5. Lỗi “Startup Error”, “System error” hoặc màn hình treo
Nguyên nhân:
-
Hệ điều hành HMI bị lỗi hoặc hư file chương trình.
-
Project nạp vào bị lỗi hoặc không tương thích.
-
Bộ nhớ HMI đầy hoặc bị xung đột.
Cách khắc phục:
-
Reset HMI về chế độ mặc định (via menu hệ thống).
-
Tải lại project từ TIA Portal.
-
Nếu vẫn bị → nâng cấp firmware hoặc chạy lại hệ điều hành (via ProSave).
6. Màn hình bị đơ cảm ứng / liệt cảm ứng
Nguyên nhân:
-
Tấm cảm ứng hỏng do thời gian sử dụng lâu.
-
Bị nước, bụi, dầu mỡ bám gây sai lệch điểm chạm.
Cách khắc phục:
-
Thử khởi động lại.
-
Vệ sinh kỹ bề mặt cảm ứng.
-
Nếu vẫn liệt → cần thay tấm cảm ứng (có thể chỉ thay cảm ứng, không thay nguyên màn).
Bảng mã lỗi màn hình HMI Siemens
| Mã lỗi / Hiện tượng |
Nguyên nhân phổ biến |
Cách khắc phục |
| No loadable project found |
HMI không có chương trình, hoặc đã bị xóa mất |
Nạp lại chương trình từ phần mềm TIA Portal |
| The operating system is not licensed |
Mất bản quyền hệ điều hành do update lỗi hoặc can thiệp phần mềm không hợp lệ |
Dùng ProSave để khôi phục hệ điều hành chính hãng |
| OS Update required |
Phiên bản chương trình mới hơn hệ điều hành HMI hiện tại |
Cập nhật firmware OS bằng ProSave |
| OS does not match the configured device |
Chương trình nạp sai model phần cứng HMI |
Kiểm tra lại cấu hình phần cứng trong TIA Portal trước khi tải chương trình |
| Invalid image version |
File chương trình không tương thích với OS hiện tại |
Biên dịch lại chương trình đúng phiên bản hệ điều hành |
| Touch calibration failed |
Lỗi cảm ứng, liệt điểm hoặc không điều khiển được |
Thay mới tấm cảm ứng hoặc sửa bo điều khiển touch |
| PLC not reachable |
HMI không giao tiếp được với PLC |
Kiểm tra địa chỉ IP, kết nối mạng và cấu hình Profinet / MPI / Profibus |
| Communication error (Profinet/Profibus/MPI) |
Lỗi cổng truyền thông, cấu hình sai, hoặc cáp lỗi |
Kiểm tra cấu hình truyền thông, cáp, đầu nối và thiết bị PLC |
| IP address conflict |
Trùng địa chỉ IP với thiết bị khác trong mạng |
Đặt lại địa chỉ IP khác cho HMI hoặc thiết bị xung quanh |
| Error loading screen |
Lỗi trong quá trình khởi động chương trình giao diện |
Xuất lại file từ TIA Portal, nạp lại vào HMI |
| Backlight failure |
Đèn nền LCD bị hỏng, không còn ánh sáng |
Kiểm tra hoặc thay cụm đèn nền, màn hình LCD |
| Màn hình không lên nguồn |
Mất nguồn, IC nguồn cháy, tụ lọc hư, bo nguồn lỗi |
Kiểm tra nguồn cấp 24VDC, sửa hoặc thay thế bo nguồn |
| Màn hình chỉ hiển thị logo Siemens (treo logo) |
Mất chương trình, mất OS, hỏng phần mềm hoặc phần cứng |
Dùng ProSave để khôi phục hệ điều hành, sau đó nạp lại chương trình từ TIA Portal |
| Device restarts continuously (loop reset) |
Lỗi chương trình, nguồn không ổn định, tụ lọc yếu, CPU lỗi |
Thay tụ lọc, cấp nguồn ổn định, kiểm tra lại chương trình và phần cứng |
| Bootloader mode active |
Thiết bị đang ở chế độ chờ cập nhật hệ điều hành |
Dùng ProSave để nạp lại OS chính hãng |
| System error / STOP error / màn hình xanh |
Lỗi nghiêm trọng trong hệ điều hành hoặc bo mạch chính |
Khôi phục bằng ProSave, nếu không được thì kiểm tra phần cứng |
| HMI is in Transfer mode nhưng không kết nối được PC |
Sai địa chỉ, sai driver hoặc lỗi kết nối |
Kiểm tra cáp USB/Ethernet, tắt tường lửa, dùng đúng driver kết nối |
| Upload failed / Download failed |
Lỗi khi nạp chương trình do sai cấu hình hoặc lỗi phần cứng |
Kiểm tra file project, kiểm tra cáp và phiên bản phần mềm |
| Không cảm ứng được / cảm ứng bị liệt |
Hư touch panel, IC xử lý cảm ứng lỗi |
Vệ sinh hoặc thay mới panel cảm ứng, kiểm tra bo mạch cảm ứng |
| Màn hình bị sọc, chớp, loang màu |
Lỗi LCD, cáp tín hiệu đứt, IC hiển thị hỏng |
Thay tấm nền LCD hoặc sửa bo điều khiển hình ảnh |
| Không lưu được chương trình sau khi nạp |
Bộ nhớ bị lỗi hoặc định dạng sai |
|

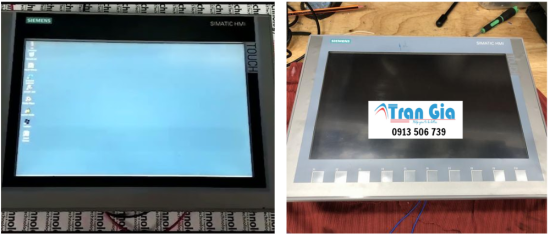

Hình ảnh màn hình HMI Siemens đang được sửa chữa tại Trần Gia Automation
