Servo Mitsubishi MR-J3-200B Báo Lỗi AL.30 – Kiểm Tra Và Sửa Chữa Điện Trở Xả - HOTLINE: 0913 506 739

Trần Gia Automation tiếp nhận kiểm tra và sửa chữa Servo Mitsubishi MR-J3-200B báo lỗi AL.30, kiểm tra hệ thống điện trở xả, mạch tái sinh, mạch công suất và các yếu tố liên quan. Tùy theo tình trạng thực tế, kỹ thuật viên sẽ xác định nguyên nhân và đưa ra phương án xử lý phù hợp.

Servo Mitsubishi MR-J3-200B báo lỗi AL.30 là lỗi gì?

Lỗi AL.30 trên Servo Mitsubishi MR-J3-200B thường liên quan đến tình trạng bất thường của mạch tái sinh hoặc điện áp tái sinh trong quá trình Servo giảm tốc, dừng hoặc thực hiện các chu kỳ vận hành có quán tính lớn.

Trong quá trình motor giảm tốc, năng lượng cơ học từ tải và motor có thể được trả ngược về phía DC Bus của Servo Amplifier. Khi năng lượng này làm điện áp trên DC Bus tăng cao, mạch tái sinh sẽ có nhiệm vụ xử lý phần năng lượng dư thừa thông qua điện trở xả.

Có thể hiểu đơn giản rằng:

• Motor tăng tốc: Servo cung cấp năng lượng cho motor.
• Motor chạy ổn định: Năng lượng được duy trì theo tải.
• Motor giảm tốc: Năng lượng có thể quay ngược về DC Bus.
• Điện áp DC Bus tăng: Mạch tái sinh và điện trở xả xử lý năng lượng dư.
• Nếu hệ thống tái sinh hoạt động bất thường: Servo có thể phát sinh lỗi AL.30.

Tuy nhiên, lỗi AL.30 không đồng nghĩa với việc chắc chắn điện trở xả đã bị hỏng. Để sửa chữa chính xác, cần kiểm tra toàn bộ mạch liên quan.

Điện trở xả có vai trò gì trong hệ thống Servo?

Điện trở xả, hay còn gọi là điện trở tái sinh, có nhiệm vụ tiêu tán phần năng lượng dư thừa phát sinh trong quá trình motor giảm tốc.

Trong những hệ thống có:

• Tải lớn.

• Motor công suất cao.

• Quán tính lớn.

• Chu kỳ tăng giảm tốc liên tục.

• Dừng nhanh.

• Cơ cấu nâng hạ.

• Máy cuộn, máy kéo.

• Máy gia công tốc độ cao.

năng lượng tái sinh có thể tăng cao.

Nếu không được xử lý, điện áp DC Bus trong Servo có thể vượt quá giới hạn cho phép. Khi đó, hệ thống sẽ kích hoạt chức năng bảo vệ và phát sinh cảnh báo hoặc lỗi.

Điện trở xả giúp chuyển phần năng lượng dư thành nhiệt năng để hạn chế điện áp tăng quá mức. Vì vậy, đây là một bộ phận quan trọng trong hệ thống Servo có tải động lớn.

Nguyên nhân khiến Servo Mitsubishi MR-J3-200B báo lỗi AL.30

1. Điện trở xả bị đứt

Đây là một trong những nguyên nhân cần được kiểm tra đầu tiên.

Khi điện trở xả bị đứt, mạch tái sinh không thể tiêu tán năng lượng dư trong quá trình giảm tốc. Khi đó, điện áp DC Bus có thể tăng cao và Servo phát sinh lỗi.

Điện trở bị đứt có thể do:

• Làm việc ở nhiệt độ cao.

• Quá tải trong thời gian dài.

• Chu kỳ giảm tốc quá nhanh.

• Tần suất tái sinh lớn.

• Linh kiện bị lão hóa.

• Hệ thống làm mát không đảm bảo.

2. Điện trở xả bị cháy

Nếu năng lượng tái sinh vượt quá khả năng chịu tải của điện trở, nhiệt độ có thể tăng cao và làm cháy điện trở.

Dấu hiệu có thể nhận biết:

• Có mùi khét.

• Bề mặt điện trở bị cháy xém.

• Điện trở bị nứt.

• Giá trị đo không đúng.

• Có dấu hiệu quá nhiệt.

Trong trường hợp này, cần xác định nguyên nhân khiến điện trở bị quá tải trước khi thay thế.

Nếu chỉ thay điện trở mới nhưng máy vẫn giảm tốc quá nhanh hoặc tải vẫn tạo ra năng lượng tái sinh quá lớn, lỗi có thể tái diễn.

3. Giá trị điện trở xả không phù hợp

Mỗi hệ thống Servo cần sử dụng điện trở có thông số phù hợp với driver và ứng dụng thực tế.

Nếu điện trở có giá trị không đúng, có thể xảy ra:

• Khả năng xả năng lượng không phù hợp.

• Điện trở quá nóng.

• Mạch tái sinh hoạt động không đúng.

• Phát sinh lỗi trong quá trình giảm tốc.

Việc thay thế điện trở cần dựa trên thông số kỹ thuật phù hợp, không nên chọn linh kiện chỉ dựa vào hình dạng hoặc công suất bên ngoài.

4. Dây kết nối điện trở xả bị đứt hoặc lỏng

Trong quá trình máy hoạt động, rung động có thể khiến đầu nối bị lỏng hoặc dây dẫn bị ảnh hưởng.

Ngoài ra, môi trường nhiệt độ cao có thể làm:

• Lão hóa lớp cách điện.

• Cháy đầu cos.

• Oxy hóa đầu nối.

• Đứt dây.

• Tăng điện trở tiếp xúc.

Khi đường kết nối không đảm bảo, hệ thống tái sinh có thể hoạt động không ổn định và phát sinh lỗi.

5. Mạch tái sinh bên trong Servo bị hư hỏng

Trong một số trường hợp, điện trở xả bên ngoài vẫn bình thường nhưng Servo vẫn báo lỗi AL.30.

Nguyên nhân có thể nằm ở mạch tái sinh bên trong driver, bao gồm các linh kiện đóng cắt công suất hoặc mạch điều khiển liên quan.

Đây là trường hợp cần kiểm tra chuyên sâu vì không thể xác định chính xác chỉ bằng việc đo điện trở bên ngoài.

6. Tải có quán tính quá lớn

Khi hệ thống giảm tốc một tải có quán tính lớn, năng lượng trả về DC Bus có thể tăng cao.

Ví dụ:

• Bánh đà lớn.

• Cuộn vật liệu nặng.

• Trục quay tốc độ cao.

• Cơ cấu kéo có tải lớn.

• Hệ thống nâng hạ.

Nếu thông số giảm tốc không phù hợp với tải, Servo có thể thường xuyên phát sinh lỗi liên quan đến tái sinh.

7. Thời gian giảm tốc quá ngắn

Giảm tốc càng nhanh, năng lượng tái sinh phát sinh càng lớn.

Nếu máy được cài đặt giảm tốc trong thời gian quá ngắn, điện trở xả phải xử lý lượng năng lượng lớn trong thời gian ngắn.

Điều này có thể dẫn đến:

• Điện trở quá nhiệt.

• Mạch tái sinh hoạt động liên tục.

• Tăng áp DC Bus.

• Servo báo lỗi AL.30.

8. Chu kỳ tăng giảm tốc diễn ra liên tục

Một số dây chuyền có chu kỳ hoạt động:

• Tăng tốc.

• Chạy.

• Giảm tốc.

• Dừng.

• Tăng tốc lại.

Nếu chu kỳ này diễn ra liên tục, lượng nhiệt tích tụ tại điện trở xả có thể tăng cao.

Ngay cả khi điện trở có công suất phù hợp cho một chu kỳ đơn lẻ, hệ thống vẫn có thể gặp vấn đề nếu tần suất tái sinh quá cao.

Dấu hiệu nhận biết Servo Mitsubishi MR-J3-200B có vấn đề về điện trở xả

Ngoài mã lỗi AL.30, hệ thống có thể xuất hiện một số dấu hiệu khác:

Servo báo lỗi khi giảm tốc

Motor hoạt động bình thường khi chạy nhưng lỗi xuất hiện ngay khi giảm tốc hoặc dừng.

Đây là dấu hiệu cần kiểm tra hệ thống tái sinh.

Servo lỗi khi dừng khẩn cấp

Nếu lỗi chỉ xuất hiện khi máy dừng nhanh, khả năng cao hệ thống đang phát sinh năng lượng tái sinh lớn.

Điện trở xả nóng bất thường

Điện trở có thể nóng trong quá trình hoạt động, nhưng nếu nhiệt độ tăng quá cao hoặc có mùi khét, cần kiểm tra ngay.

Lỗi xuất hiện theo chu kỳ

Servo có thể chạy được một thời gian rồi báo lỗi sau nhiều lần tăng giảm tốc liên tục.

Servo báo lỗi khi tải nặng

Khi chạy không tải hoặc tải nhẹ, thiết bị hoạt động bình thường. Khi tải tăng, lỗi xuất hiện thường xuyên hơn.

Các trường hợp Servo Mitsubishi MR-J3-200B báo AL.30 có thể gặp

Trường hợp 1: Báo AL.30 ngay khi khởi động

Nếu lỗi xuất hiện ngay khi cấp nguồn, cần kiểm tra tình trạng mạch tái sinh, điện trở xả và các linh kiện liên quan.

Trường hợp 2: Báo lỗi khi giảm tốc

Đây là tình trạng thường liên quan đến năng lượng tái sinh phát sinh khi motor giảm tốc.

Cần kiểm tra điện trở xả và thông số giảm tốc.

Trường hợp 3: Chỉ lỗi khi máy chạy tải nặng

Khi tải tăng, năng lượng tái sinh có thể tăng theo. Nếu hệ thống xử lý năng lượng không phù hợp, lỗi có thể xuất hiện.

Trường hợp 4: Chạy được một thời gian rồi báo lỗi

Tình trạng này có thể liên quan đến nhiệt độ. Khi điện trở hoặc mạch công suất nóng lên, hệ thống có thể phát sinh lỗi.

Trường hợp 5: Đã thay điện trở nhưng lỗi vẫn xuất hiện

Đây là trường hợp cần kiểm tra kỹ nguyên nhân gốc. Có thể lỗi không nằm ở điện trở mà ở mạch tái sinh hoặc ứng dụng máy.

Có nên tự ý thay điện trở xả khi Servo báo AL.30?

Không nên tự ý thay điện trở xả ngay khi Servo Mitsubishi MR-J3-200B báo lỗi AL.30. Mặc dù lỗi có liên quan đến hệ thống tái sinh và điện trở xả, nhưng đây không phải lúc nào cũng là nguyên nhân trực tiếp gây ra lỗi.

Vì sao không nên thay ngay điện trở xả?

Khi Servo báo AL.30, nguyên nhân có thể xuất phát từ nhiều vị trí khác nhau như:

• Điện trở xả bị đứt hoặc cháy.

• Điện trở xả sai giá trị.

• Dây kết nối bị đứt hoặc lỏng.

• Đầu nối bị oxy hóa hoặc cháy.

• Mạch tái sinh bên trong Servo bị hư hỏng.

• Linh kiện công suất bị lỗi.

• Tải máy có quán tính quá lớn.

• Thời gian giảm tốc được cài đặt quá ngắn.

• Servo phải giảm tốc liên tục với tần suất cao.

Nếu chỉ thay điện trở xả mà không kiểm tra nguyên nhân gốc, lỗi AL.30 có thể tiếp tục xuất hiện sau khi đưa thiết bị vào vận hành.

Thay sai điện trở có thể gây hậu quả gì?

Điện trở xả cần có thông số phù hợp với Servo và điều kiện hoạt động của máy. Nếu sử dụng điện trở không đúng thông số, có thể xảy ra:

• Điện trở bị quá nhiệt.

• Điện trở nhanh chóng bị cháy lại.

• Mạch tái sinh hoạt động không ổn định.

• Servo tiếp tục báo lỗi.

• Làm ảnh hưởng đến các linh kiện công suất bên trong.

Đặc biệt, không nên lựa chọn điện trở chỉ dựa trên hình dạng hoặc kích thước bên ngoài. Cần xem xét các thông số như giá trị điện trở, công suất chịu tải và điều kiện làm việc thực tế.

Nên kiểm tra những gì trước khi thay điện trở xả?

Khi Servo Mitsubishi MR-J3-200B báo lỗi AL.30, nên kiểm tra theo trình tự:

1. Kiểm tra tình trạng bên ngoài của điện trở xả.

2. Đo giá trị điện trở để xác định có bị đứt hoặc bất thường hay không.

3. Kiểm tra dây dẫn và các đầu nối.

4. Kiểm tra dấu hiệu cháy, quá nhiệt.

5. Kiểm tra mạch tái sinh bên trong Servo.

6. Xem xét tải và quán tính của máy.

7. Kiểm tra thời gian giảm tốc và tần suất dừng của hệ thống.

Chỉ sau khi xác định rõ nguyên nhân mới nên đưa ra phương án thay thế hoặc sửa chữa phù hợp.

Nếu Servo Mitsubishi MR-J3-200B vẫn báo AL.30 dù điện trở xả bên ngoài còn tốt, không nên tiếp tục thay linh kiện theo phỏng đoán. Trường hợp này cần kiểm tra chuyên sâu phần mạch tái sinh và mạch công suất để xác định chính xác nguyên nhân lỗi.

Câu hỏi thường gặp về Servo Mitsubishi MR-J3-200B báo lỗi AL.30

1. Lỗi AL.30 trên Servo Mitsubishi MR-J3-200B có phải luôn do hỏng điện trở xả không?

Không. Lỗi AL.30 có thể liên quan đến điện trở xả, dây kết nối, mạch tái sinh, mạch công suất hoặc điều kiện vận hành của máy. Vì vậy, cần kiểm tra tổng thể trước khi thay thế linh kiện.

2. Servo Mitsubishi MR-J3-200B báo AL.30 có thể tiếp tục chạy máy không?

Không nên tiếp tục vận hành khi Servo đang báo lỗi. Việc cố gắng chạy máy có thể làm tình trạng quá nhiệt hoặc hư hỏng mạch công suất trở nên nghiêm trọng hơn.

3. Có thể tự thay điện trở xả khi Servo báo AL.30 không?

Không nên thay một cách tùy ý. Cần xác định đúng giá trị điện trở, công suất và nguyên nhân gây lỗi trước khi thay thế. Nếu lỗi nằm ở mạch tái sinh bên trong Servo, thay điện trở mới sẽ không giải quyết được vấn đề.

4. Vì sao Servo chỉ báo lỗi AL.30 khi giảm tốc?

Khi motor giảm tốc, năng lượng từ motor và tải có thể quay ngược về DC Bus. Nếu lượng năng lượng tái sinh vượt quá khả năng xử lý của hệ thống, Servo có thể phát sinh lỗi.

5. Điện trở xả bị cháy có cần thay ngay không?

Cần xác định nguyên nhân khiến điện trở bị cháy trước. Nếu nguyên nhân do tải có quán tính lớn, giảm tốc quá nhanh hoặc chu kỳ hoạt động quá dày, điện trở mới cũng có thể tiếp tục bị quá nhiệt và hư hỏng.

6. Đã thay điện trở xả nhưng Servo vẫn báo AL.30, nguyên nhân do đâu?

Có thể lỗi nằm ở:

• Mạch tái sinh bên trong Servo.

• Linh kiện công suất.

• Dây kết nối.

• Đầu nối.

• Cài đặt giảm tốc.

• Tải cơ khí hoặc quán tính của máy.

Trong trường hợp này cần kiểm tra chuyên sâu thay vì tiếp tục thay linh kiện theo phỏng đoán.

7. Làm thế nào để biết điện trở xả có bị hỏng hay không?

Có thể kiểm tra ngoại quan và đo thông số điện trở bằng thiết bị đo phù hợp. Tuy nhiên, kết quả đo cần được đánh giá dựa trên thông số kỹ thuật của hệ thống và tình trạng thực tế của Servo.

8. Servo Mitsubishi MR-J3-200B lỗi AL.30 có sửa được không?

Tùy vào nguyên nhân và mức độ hư hỏng. Nhiều trường hợp có thể xử lý được thông qua việc sửa chữa mạch tái sinh, mạch công suất, khắc phục đường kết nối hoặc thay thế linh kiện hư hỏng phù hợp.

9. Bao lâu nên kiểm tra hệ thống điện trở xả?

Nên kiểm tra định kỳ, đặc biệt với các hệ thống thường xuyên tăng giảm tốc, dừng nhanh, hoạt động với tải lớn hoặc làm việc liên tục trong môi trường nhiệt độ cao.

10. Khi nào nên mang Servo Mitsubishi MR-J3-200B đi kiểm tra?

Quý khách hàng nên đưa thiết bị đi kiểm tra khi:

• Servo liên tục báo AL.30.

• Điện trở xả bị cháy hoặc quá nóng.
• Lỗi xuất hiện khi giảm tốc.
• Servo lỗi khi dừng khẩn cấp.
• Đã thay điện trở nhưng lỗi vẫn còn.
• Thiết bị có mùi khét hoặc dấu hiệu cháy linh kiện.

Việc kiểm tra đúng nguyên nhân ngay từ đầu sẽ giúp hạn chế tình trạng thay sai linh kiện, lỗi tái diễn và phát sinh thêm chi phí sửa chữa.

Vì Sao nên chọn Trần Gia Automation Sửa Servo Mitsubishi MR-J3-200B Báo Lỗi AL.30 – Kiểm Tra Và Sửa Chữa Điện Trở Xả

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn)
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa Servo toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa chữa Servo tận nơi Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…

Video sửa servo thực tế tại Trần Gia Automation

DỊCH VỤ SỬA CHỮA AC SERVO TẠI TP HỒ CHÍ MINH

Khắc phục nhanh, Sửa Servo Mitsubishi Báo Lỗi quá nhiệt IGBT, mất nguồn, cháy linh kiện, ...

Sửa Servo Panasonic Báo Lỗi Encoder Nhưng Không Phải Do Encoder Bị Hỏng

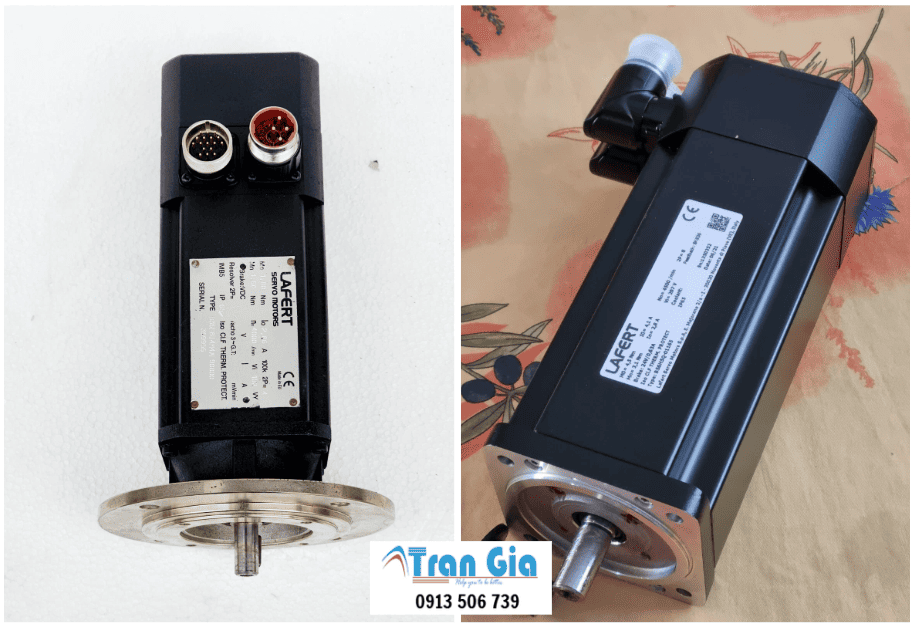

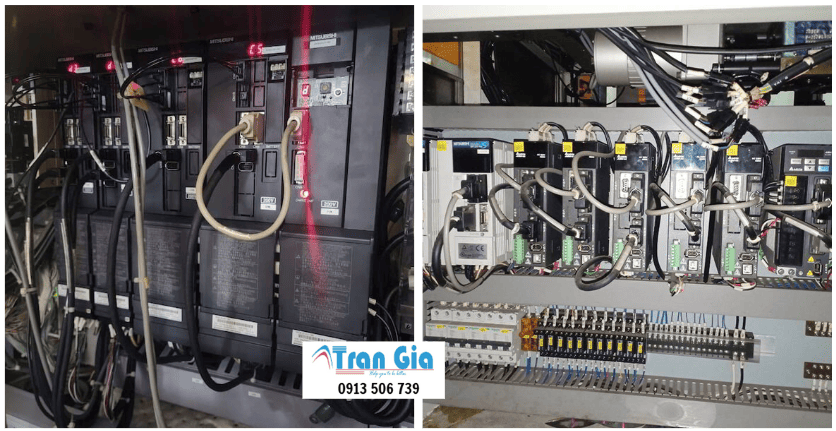

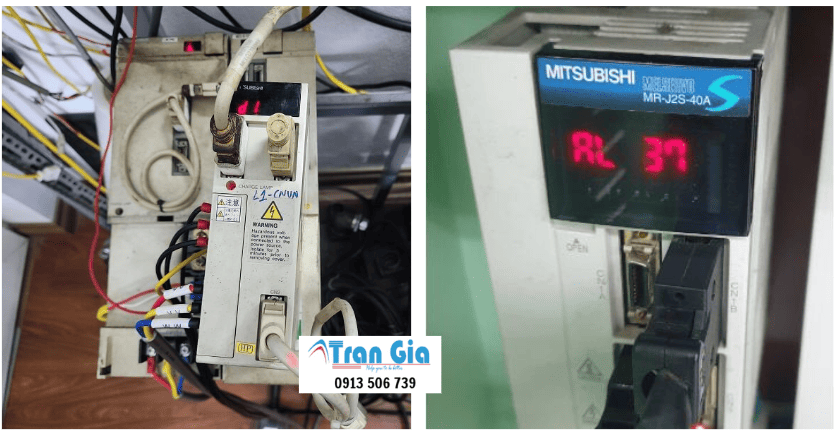

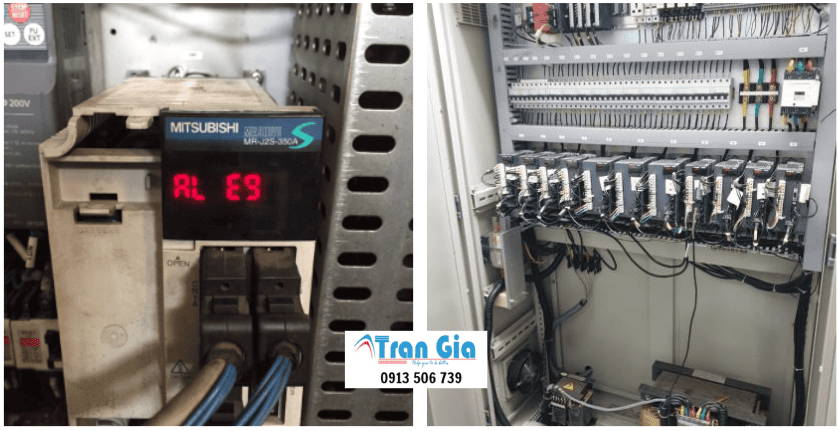

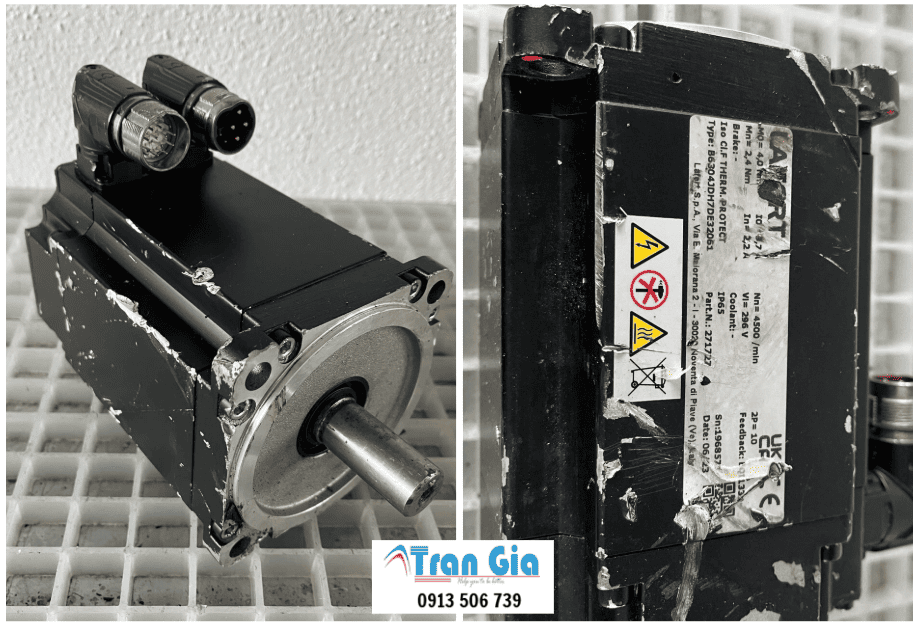

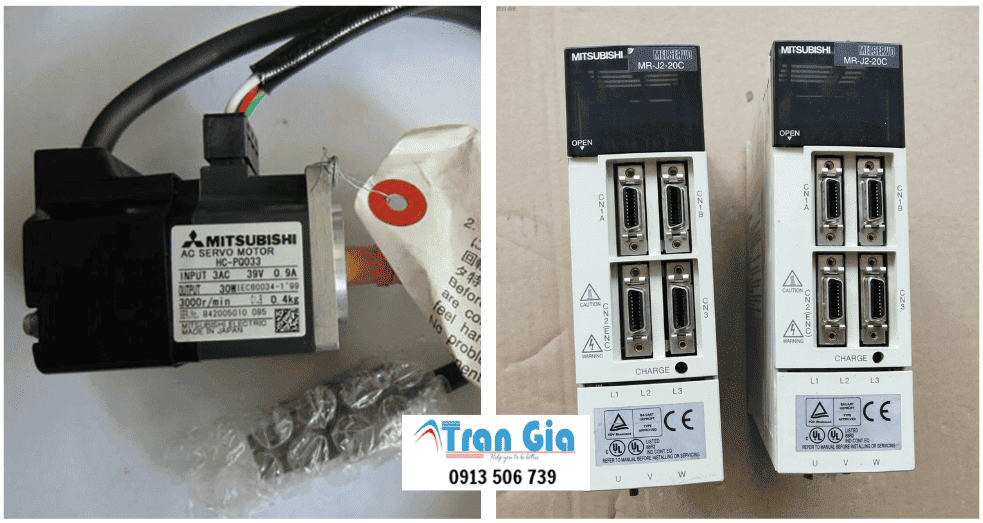

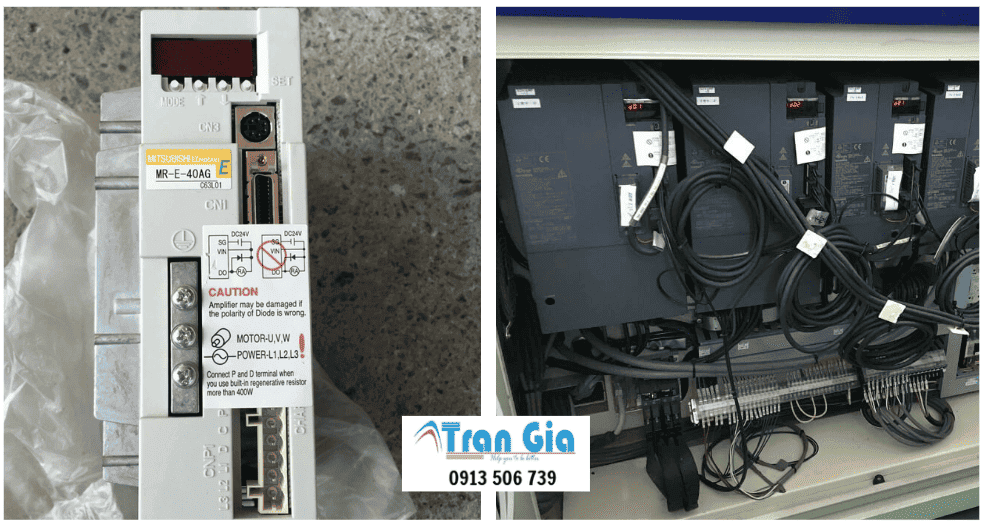

Một số hình ảnh một số servo đang được chúng tôi sửa chữa
