Quy Trình Sửa Chữa Biến Tần ABB Chi Tiết
1. Chuẩn Bị Dụng Cụ
-
Đồng hồ VOM, máy hiện sóng (Oscilloscope).
-
Mỏ hàn, nhựa thông, thiếc hàn.
-
Bộ vít, tua vít các loại.
-
Bộ nguồn DC để kiểm tra mạch.
2. Kiểm Tra Nguồn Cấp
3. Kiểm Tra Mạch Công Suất
-
Bước 1: Tháo rời biến tần, quan sát tụ DC và module IGBT.
-
Bước 2: Đo diode IGBT (D-U, D-V, D-W) bằng thang diode trên VOM.
-
Bước 3: Kiểm tra điện trở phụt (shunt resistor) và cầu chì.
4. Kiểm Tra Mạch Điều Khiển
-
Bước 1: Kiểm tra nguồn nuôi IC (5V, 15V, -15V).
-
Bước 2: Kiểm tra opto cách ly (dùng máy hiện sóng đo xung điều khiển).
-
Bước 3: Kiểm tra vi điều khiển (DSP) và EPROM.
5. Lắp Ráp và Chạy Thử
Lưu Ý Khi Sửa Chữa Biến Tần ABB
-
Luôn ngắt nguồn và xả tụ trước khi sửa chữa.
-
Sử dụng dụng cụ cách điện để tránh giật điện.
-
Ghi lại mã lỗi trên màn hình để tra cứu nhanh.
-
Nếu không tự tin, nên liên hệ kỹ thuật viên chuyên nghiệp.
Việc sửa chữa biến tần ABB đòi hỏi kiến thức chuyên môn và kỹ năng thực hành. Hy vọng bài viết này đã cung cấp thông tin hữu ích giúp bạn khắc phục sự cố hiệu quả. Nếu gặp khó khăn, hãy liên hệ dịch vụ chuyên nghiệp để đảm bảo an toàn và chất lượng.
Những lỗi thường gặp của ABB ACS 150 và hướng khắc phục lỗi
1. Lỗi Quá Nhiệt (Overheat – OH)
2. Lỗi Mất Pha (Phase Loss – PH)
3. Lỗi Ngắn Mạch IGBT (Short Circuit – SC)
4. Lỗi Tụ DC Phồng/Hỏng
Bảng mã lỗi liên quan của biến tần ABB ACS 150
|
Mã lỗi hiển thị trên màn hình
|
Lỗi
|
Nguyên nhân
|
Cách khắc phục
|
|
F0001
|
Quá dòng.
|
Dòng điện đầu ra đã vượt quá dòng định mức.Giới hạn quá dòng cho biến tần là 325% dòng điện danh định của biến tần.
|
Kiểm tra tải động cơ.Kiểm tra thời gian tăng tốc (thông số 2202 ACCELER TIME 1 và 2205 ACCELER TIME 2).Kiểm tra động cơ và cáp động cơ (bao gồm cả phân kỳ).
Kiểm tra điều kiện môi trường xung quanh. Công suất tải giảm nếu nhiệt độ môi trường xung quanh vị trí lắp đặt vượt quá 40 ° C.
|
|
F0002
|
Quá áp DC.
|
Quá điện áp DC mạch trung gian. Giới hạn quá áp DC là 420 V đối với nguồn AC 200 V và 840 V đối với 400 V.
|
Kiểm tra xem bộ điều khiển quá áp có đang bật (tham số 2005 OVERVOLT CTRL).Kiểm tra bộ hãm phanh và điện trở (nếu được sử dụng). Kiểm soát quá áp DC phải được tắt khi sử dụng bộ hãm và điện trở.Kiểm tra thời gian giảm tốc (thông số 2203 DECELER TIME 1 và 2206 DECELER TIME 2).
Kiểm tra đường dây điện đầu vào xem có quá áp tĩnh hoặc quá áp không.
Trang bị thêm bộ biến tần với bộ hãm tần và điện trở hãm.
|
|
F0003
|
Quá nhiệt biến tần.
|
Nhiệt độ IGBT của biến tần quá cao. Giới hạn là 135 ° C.
|
Kiểm tra điều kiện môi trường xung quanh.Kiểm tra lưu lượng gió và hoạt động của quạt.Kiểm tra công suất động cơ so với công suất truyền động.
|
|
F0004
|
Ngắn mạch.
|
Ngắn mạch trong cáp động cơ hoặc động cơ.
|
Kiểm tra động cơ và cáp động cơ.
|
|
F0006
|
Điện áp DC thấp.
|
Điện áp một chiều không đủ do thiếu pha đường dây điện đầu vào, cầu chì bị nổ, lỗi bên trong cầu chỉnh lưu hoặc công suất đầu vào quá thấp.
|
Kiểm tra xem bộ điều khiển điện áp đã được bật chưa (tham số 2006 UNDERVOLT CTRL).Kiểm tra nguồn điện đầu vào và cầu chì.
|
|
F0007
|
AI1 LOSS (chức năng lỗi có thể lập trình, tham số 3001 AI
|
Tín hiệu AI1 đầu vào tương tự đã giảm xuống dưới giới hạn được xác định bởi tham số 3021 AI1 FAULT LIMIT.
|
Kiểm tra cài đặt thông số chức năng lỗi.Kiểm tra mức tín hiệu điều khiển tương tự thích hợp.Kiểm tra kết nối.
|
|
F0009
|
Quá nhiệt motor.
|
Nhiệt độ động cơ quá cao (hoặc dường như quá cao) do tải quá nhiều, động cơ không đủ công suất, làm mát không đủ hoặc dữ liệu khởi động không chính xác.
|
Kiểm tra động cơ, tải và làm mát.Kiểm tra dữ liệu khởi động.Kiểm tra cài đặt thông số chức năng lỗi.
Để động cơ nguội đi. Đảm bảo làm mát động cơ thích hợp: Kiểm tra quạt làm mát, làm sạch bề mặt làm mát, v.v.
|
|
F0012
|
MOTOR STALL (chức năng lỗi có thể lập trình, các thông số 3010… 3012).
|
Động cơ đang hoạt động trong vùng ngừng hoạt động, ví dụ như do tải quá mức hoặc động cơ không đủ công suất.
|
Kiểm tra tải động cơ và xếp hạng truyền động.Kiểm tra cài đặt thông số chức năng lỗi.
|
|
F0014
|
EXT FAULT 1 (chức năng lỗi có thể lập trình, tham số 3003 EXTERNAL FAULT 1).
|
Lỗi bên ngoài 1.
|
Kiểm tra các thiết bị bên ngoài để tìm lỗi.Kiểm tra cài đặt thông số chức năng lỗi.
|
|
F0015
|
EXT FAULT 2 (chức năng lỗi có thể lập trình, tham số 3004 EXTERNAL FAULT 2)
|
Lỗi bên ngoài 2.
|
Kiểm tra các thiết bị bên ngoài để tìm lỗi.Kiểm tra cài đặt thông số chức năng lỗi.
|
|
F0016
|
Chạm mát.
|
Biến tần đã phát hiện lỗi nối đất (nối đất) trong động cơ hoặc cáp động cơ.
|
Kiểm tra động cơ.Kiểm tra cáp động cơ. Chiều dài cáp động cơ không được vượt quá thông số kỹ thuật tối đa.
|
|
F0017
|
UNDERLOAD.
|
Tải động cơ quá thấp do cơ cấu nhả trong thiết bị dẫn động.
|
Kiểm tra sự cố trong thiết bị dẫn động.Kiểm tra cài đặt thông số chức năng lỗi.Kiểm tra công suất động cơ so với công suất truyền động.
|
|
F0018
|
THERM FAIL
|
Biến tần bị lỗi bên trong. Nhiệt điện trở được sử dụng để đo nhiệt độ bên trong biến tần bị hở hoặc ngắn mạch.
|
Liên hệ với kỹ thuật Trần Gia Automtion
|
|
F0021
|

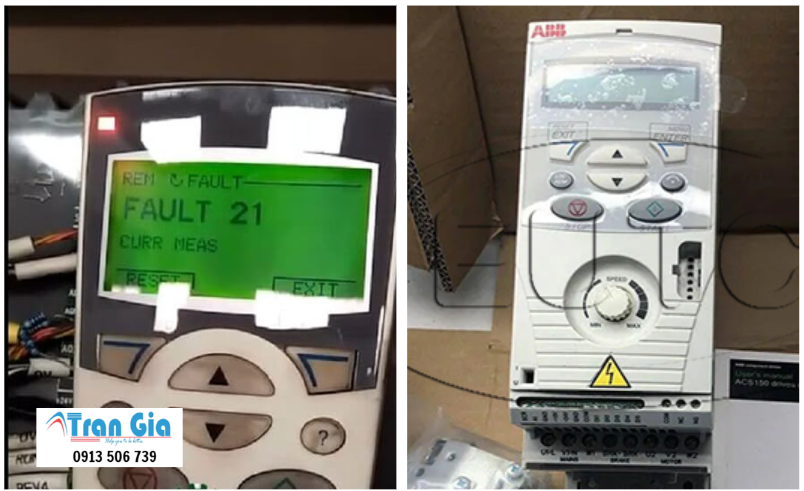

CURR MEAS
|
Biến tần bị lỗi bên trong.
|
Liên hệ với kỹ thuật Trần Gia Automtion
|
|
F0022
|
Mất pha đầu vào.
|
Điện áp một chiều dao động do thiếu pha đường dây nguồn đầu vào hoặc cầu chì bị cháy.Sự cố xảy ra khi điện áp một chiều vượt quá 14% điện áp một chiều danh định
|
Kiểm tra cầu chì đường dây điện đầu vào.Kiểm tra sự mất cân bằng nguồn điện đầu vào.Kiểm tra cài đặt thông số chức năng lỗi.
|
