Sửa Biến Tần Lỗi OL1 Lấy Gấp Trong Ngày - Bảo Hành 3-6 Tháng Toàn Quốc

1. Bản Chất Lỗi OL1 Và Cách Phân Biệt "Lỗi Thật" Với "Lỗi Ảo"

Khác với lỗi OL2 (quá tải bản thân cục biến tần), lỗi OL1 xuất hiện khi biến tần phát hiện dòng điện ngõ ra cấp cho động cơ vượt quá giá trị dòng định mức được cài đặt trong bộ nhớ (thông số Electronic Thermal Protector).

Để tránh mất thời gian tháo dỡ máy móc không cần thiết, kỹ sư Trần Gia Automation hướng dẫn anh em kiểm tra nhanh tại hiện trường:

Trường hợp OL1 thật (Do ngoại vi): Tải cơ khí bị kẹt (vỡ vòng bi, kẹt rulo, băng tải bị bó cứng), hoặc điện áp nguồn cấp bị sụt áp làm dòng điện tăng vọt để bù công suất. Khắc phục bằng cách vệ sinh hệ thống cơ khí và tăng thời gian tăng/giảm tốc.
Trường hợp OL1 ảo (Do lỗi phần cứng biến tần): Trục motor quay tay bên ngoài rất nhẹ, dùng Ampe kìm đo dòng điện thực tế 3 pha ngõ ra thấy rất thấp và cân bằng, nhưng màn hình biến tần vẫn nhấp nháy báo OL1 rồi ngắt. $ ightarrow$ Đây là lúc bo mạch điều khiển bên trong biến tần đã bị lỗi hệ thống dò dòng, cần can thiệp kỹ thuật chuyên sâu.

2. Vì Sao Biến Tần Báo Lỗi OL1 Ảo? Pan Bệnh Phần Cứng Thường Gặp

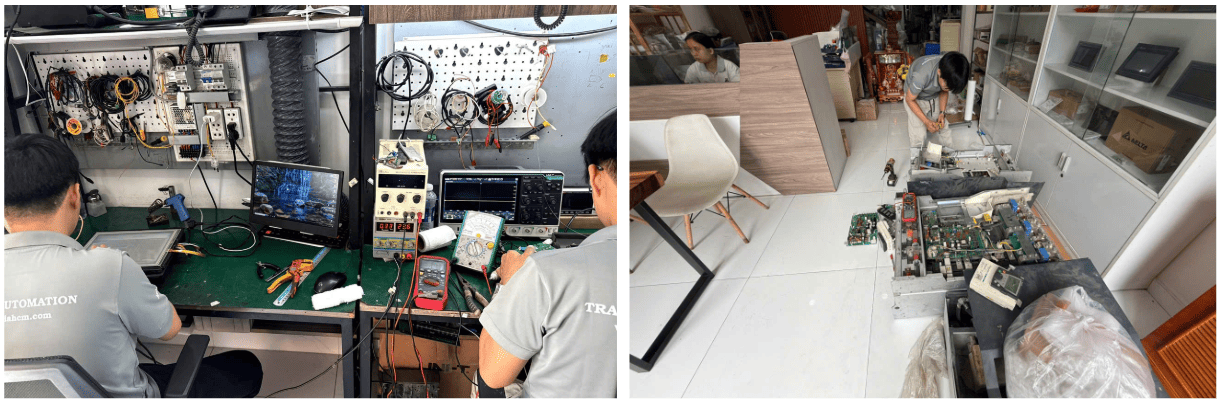

Khi thiết bị được đưa về phòng Lab của Trần Gia Automation, các kỹ sư sẽ tiến hành đo đạc và định vị chính xác linh kiện hư hỏng:

Lỗi mạch phát hiện dòng điện (Current Detection Circuit): Các điện trở phân áp bị tăng trị số, hoặc IC khuếch đại thuật toán (Op-Amp) bị chập chờn, gửi sai lệch điện áp về vi xử lý khiến CPU "hiểu lầm" là motor đang quá tải.
Hỏng cảm biến dòng (Hall Current Sensor): Linh kiện già hóa sau nhiều năm làm việc liên tục trong môi trường nhiệt độ cao, mất khả năng đo lường chính xác dòng điện ngõ ra.
Lỗi bo mạch Driver điều khiển xung: Mạch kích mở các cổng IGBT bị lệch pha hoặc mất xung một pha, dẫn đến hiện tượng dòng điện dồn vào các pha còn lại gây ra lỗi OL1.

Khuyến cáo từ kỹ sư: Khi biến tần đã bị lỗi phần cứng báo OL1 ảo, việc cố tình bấm Reset để chạy ép nhiều lần sẽ làm mất cân bằng dòng điện nghiêm trọng, dễ dẫn đến xung kích phá hủy khối công suất IGBT, khiến chi phí sửa chữa tăng vọt.

3. Quy Trình Sửa Biến Tần Lấy Gấp Trong Ngày Tại Trần Gia Automation

Để đảm bảo thiết bị được hồi sinh nhanh nhất và vận hành bền bỉ khi trở lại nhà máy, Trần Gia áp dụng quy trình xử lý khép kín:

1.Tiếp nhận và Đo đạc nguội:15 - 30 phút.

Sử dụng đồng hồ vạn năng và máy đo chuyên dụng kiểm tra nguội khối công suất IGBT, cầu đi-ốt chỉnh lưu để đảm bảo không bị chạm chập trước khi cấp nguồn.

2.Chẩn đoán lỗi trên bo mạch:30 - 60 phút.

Cấp nguồn cách ly, sử dụng máy hiện sóng Oscilloscope để quét xung kích bo Driver và đo điện áp xuất ra từ các cảm biến dòng nhằm định vị chính xác linh kiện lỗi.

3.Thay thế linh kiện chính hãng:30 phút.

Tiến hành thay thế cụm cảm biến dòng, IC dòng hoặc tụ lọc nguồn bị lão hóa bằng linh kiện mới chính hãng 100% sẵn kho. Vệ sinh tản nhiệt toàn bộ máy.

4.Ép tải thực tế và Xuất xưởng:60 - 90 phút.

Đưa biến tần lên hệ thống test tải độc quyền tại phòng Lab. Cho thiết bị kéo động cơ thực tế, ép tải nặng để theo dõi biểu đồ dòng điện 3 pha ngõ ra. Thiết bị đạt độ cân bằng tuyệt đối mới được dán tem bàn giao.

4. Cam Kết Dịch Vụ Tại Trần Gia Automation

Tốc độ xử lý siêu tốc: Cam kết hoàn thành việc sửa chữa và bàn giao thiết bị ngay trong ngày (từ 2 đến 6 tiếng đối với các ca bệnh khẩn cấp) để nhà máy kịp tiến độ ca đêm.
Linh kiện chính hãng sẵn kho: Luôn có sẵn linh kiện thay thế cho tất cả các dòng biến tần phổ biến trên thị trường: Yaskawa, Mitsubishi, Delta, LS, Siemens, Fuji, INVT, Schneider, ABB, Toshiba...
Bảo hành uy tín 3 - 6 tháng: Hỗ trợ giao hàng và bảo hành trên toàn quốc. Mọi thiết bị sau sửa chữa đều được lưu vết dữ liệu kỹ thuật để hỗ trợ chăm sóc dài hạn.
Tư vấn kỹ thuật 24/7: Đội ngũ kỹ sư sẵn sàng hỗ trợ từ xa qua Zalo/Video Call để hướng dẫn anh em cài đặt lại thông số bảo vệ động cơ, tối ưu hóa hệ thống tránh lặp lại lỗi OL1.

Đừng để tiến độ sản xuất của doanh nghiệp bị trì hoãn vì một lỗi biến tần. Nếu hệ thống của bạn đang nhấp nháy đèn báo lỗi OL1, hãy nhấc máy gọi ngay cho đường dây nóng của Trần Gia Automation để được kỹ sư trực ban tư vấn và chẩn đoán pan bệnh hoàn toàn miễn phí.

Nếu bạn cần một bài viết được thiết kế riêng để đăng tải trên mạng xã hội (Facebook Group, Fanpage, Zalo OA) nhằm mục đích tương tác và thu hút khách hàng tiềm năng qua tin nhắn, format dưới đây sẽ tập trung vào sự ngắn gọn, trực diện, đi thẳng vào giải pháp và có tính kêu gọi hành động cao.

Biến Tần Báo Lỗi OL1 – Đừng Vội Quấn Lại Motor Khi Chưa Check Điều Này!

Hệ thống băng tải, quạt hút hay máy đùn bỗng nhiên đứng hình. Màn hình biến tần nhấp nháy dòng chữ báo lỗi OL1 (Quá tải động cơ).

Nhiều anh em kỹ thuật vận hành theo thói quen lập tức tháo motor xuống mang đi quấn lại hoặc tìm cách Reset liên tục để chạy cố. Nhưng anh em có biết, đến 70% lỗi OL1 không nằm ở bản thân cái motor?

Trước khi tốn chi phí và thời gian tháo lắp động cơ, hãy để Trần Gia Automation hướng dẫn anh em check nhanh pan bệnh để tránh mất tiền oan.

3 Điểm Cần Kiểm Tra Ngay Tại Tủ Điện

Kiểm tra cơ khí ngõ ra: Ngắt nguồn, dùng tay quay thử trục tải, rulo băng tải xem có bị kẹt vật lạ, vỡ vòng bi hoặc khô dầu mỡ hay không. Motor phải gồng mình kéo tải kẹt sẽ khiến dòng điện tăng vọt, kích hoạt lệnh bảo vệ OL1.
Đối chiếu thông số cài đặt: Xem lại thông số dòng định mức của motor được cấu hình trong biến tần. Nếu thông số này bị cài thấp hơn giá trị ghi trên nhãn (Nameplate) của motor, biến tần sẽ báo lỗi OL1 ảo.
Xác định lỗi phần cứng (Báo lỗi ảo): Nếu motor chạy không tải hoặc hệ thống cơ khí rất nhẹ nhưng cứ bấm RUN là biến tần báo OL1 ngay, thì 100% mạch phần cứng bên trong biến tần đã bị lỗi hệ thống dò dòng (Hỏng Hall Sensor hoặc lỗi IC bo mạch điều khiển).

Lời khuyên từ kỹ sư Trần Gia: Tuyệt đối không cố tình nhấn RESET quá nhiều lần khi mạch dò dòng đã hỏng. Việc ép chạy sẽ gây mất cân bằng pha nghiêm trọng, dẫn đến nổ khối công suất IGBT và làm hỏng hoàn toàn biến tần.

Dịch Vụ Sửa Biến Tần Lỗi OL1 Siêu Tốc – Trần Gia Automation

Khi việc tự khắc phục tại xưởng không mang lại kết quả, hãy gửi thiết bị về phòng Lab của Trần Gia Automation. Chúng tôi mang đến giải pháp cứu hộ biến tần khẩn cấp:

Sửa chữa lấy gấp trong ngày: Xử lý triệt để các pan bệnh báo lỗi ảo, mạch dòng, thay thế quạt giải nhiệt chỉ từ 2 đến 6 tiếng để nhà máy kịp tiến độ ca đêm.
Linh kiện chính hãng sẵn kho: Sẵn sàng thay thế linh kiện mới chính hãng 100% cho các dòng Yaskawa, Mitsubishi, Delta, LS, Siemens, Fuji, INVT, ABB...
Quy trình ép tải khắt khe: Biến tần sau sửa chữa bắt buộc phải chạy thử nghiệm có tải thực tế với động cơ tại phòng Lab, đạt độ cân bằng dòng điện tuyệt đối mới xuất xưởng.
Bảo hành uy tín 3 - 6 tháng: Hỗ trợ giao hàng, lắp đặt và nhận bảo hành trên toàn quốc.

Biến tần tại xưởng của bạn đang báo lỗi OL1? Đừng để dây chuyền phải chờ đợi!

Chổ sửa chữa AC Servo Panasonic với linh kiện chính hãng

Nếu bạn cần một bài viết mang tính chất "Tư vấn kỹ thuật chuyên sâu kết hợp định hướng giải pháp", có thể dùng để đăng trên mục Blog tin tức của website (giúp tăng thứ hạng tìm kiếm tự nhiên - SEO) hoặc gửi cho các khách hàng là doanh nghiệp FDI lớn cần quy trình kỹ thuật nghiêm ngặt, nội dung dưới đây sẽ rất phù hợp.

Quy Trình Chẩn Đoán Xác Suất Lỗi OL1 Trên Biến Tần Từ Các Kỹ Sư Trần Gia Automation

Trong hệ thống điều khiển tự động hóa, mã lỗi OL1 (Motor Overload) là một trong những cơ chế bảo vệ cơ bản nhưng quan trọng nhất. Khi xuất hiện mã lỗi này, bộ vi xử lý của biến tần đã tính toán dựa trên thuật toán tích phân nhiệt ($I^2t$) và phát hiện ra dòng điện ngõ ra vượt ngưỡng chịu đựng của động cơ trong một khoảng thời gian nhất định.

Tuy nhiên, việc khoanh vùng chính xác nguyên nhân gốc rễ (Root Cause) để xử lý triệt để không phải lúc nào cũng dễ dàng.

Với kinh nghiệm xử lý hàng nghìn ca bệnh biến tần tại các khu công nghiệp trên toàn quốc, Trần Gia Automation xin chia sẻ quy trình chẩn đoán dựa trên phương pháp loại trừ xác suất để anh em kỹ thuật áp dụng trực tiếp tại nhà máy.

1. Bản Đồ Xác Suất Nguyên Nhân Gây Lỗi OL1

Dựa trên số liệu thống kê thực tế từ phòng Lab của Trần Gia Automation, nguyên nhân gây lỗi OL1 được chia thành 3 nhóm chính với tỷ lệ xuất hiện như sau:

[Mã lỗi OL1] │ ├─► Lỗi từ hệ thống Cơ khí truyền động (Xác suất 55%) │ ├─► Cấu hình sai Tham số điều khiển (Xác suất 25%) │ └─► Hỏng hóc Bo mạch phần cứng biến tần (Xác suất 20%)

2. Các Bước Cô Lập Lỗi Chuẩn Kỹ Thuật

Để không lãng phí thời gian vào việc sửa chữa sai hạng mục, hãy thực hiện quy trình cô lập gồm 3 giai đoạn sau:

Giai đoạn 1: Đo kiểm thông số vận hành động cơ

Hành động: Sử dụng ampe kìm kẹp vào 3 pha ngõ ra (U, V, W) của biến tần để giám sát dòng điện chạy qua động cơ khi máy hoạt động.
Phân tích:
- Nếu dòng điện thực tế đo được cao hơn dòng định mức trên nhãn động cơ: Động cơ đang bị quá tải thực sự. Hãy chuyển sang kiểm tra phần cơ khí (bạc đạn, hộp số, độ căng băng tải).
- Nếu dòng điện thực tế đo được thấp và cân bằng giữa các pha nhưng biến tần vẫn ngắt báo OL1: Biến tần đang đưa ra lệnh bảo vệ ảo. Chuyển sang giai đoạn 2 và 3.

Giai đoạn 2: Kiểm tra cấu hình thuật toán $I^2t$

Hành động: Truy cập vào nhóm tham số motor của biến tần (ví dụ: nhóm E2 đối với Yaskawa, nhóm 01 đối với Delta, nhóm P02 đối với INVT).
Phân tích: Đối chiếu thông số Dòng định mức động cơ (Motor Rated Current) cài trong biến tần xem có khớp với nhãn motor hay không. Rất nhiều trường hợp sau khi thay đổi motor mới tại xưởng, kỹ thuật viên quên cài đặt lại thông số này khiến biến tần ngắt lỗi sớm hơn thực tế.

Giai đoạn 3: Phân tích sâu phần cứng tại phòng mạch

Khi đã loại trừ hai giai đoạn trên, lỗi chắc chắn nằm ở nội tại bo mạch điều khiển của biến tần. Các hư hỏng phần cứng thường gặp tại phòng Lab Trần Gia bao gồm:

Lão hóa linh kiện Current Sensor (Cảm biến dòng): Các linh kiện Hall Sensor sau nhiều năm làm việc liên tục bị sai lệch điện áp ngõ ra (thường phải là $2.5 ext{ V}$ ở trạng thái tĩnh), gửi tín hiệu giả về CPU.
Tăng trị số điện trở tầng khuếch đại: Các điện trở xung quanh IC Op-Amp bị thay đổi trị số do nhiệt độ cao, làm méo mó tín hiệu dòng điện phản hồi.

3. Giải Pháp Khắc Phục Triệt Để Khẩn Cấp Tại Trần Gia Automation

Khi biến tần đã rơi vào trường hợp lỗi phần cứng báo ảo, mọi nỗ lực vận hành cố bằng cách Reset đều có thể dẫn đến nguy cơ xung kích phá hủy khối công suất IGBT.

Nhận sửa chữa và cấp cứu biến tần lỗi OL1 khẩn cấp, Trần Gia Automation mang đến dịch vụ chất lượng cao cam kết:

Xử lý siêu tốc từ 2 - 6 giờ: Nhờ sở hữu kho linh kiện cảm biến dòng, IC, Opto chính hãng sẵn có, chúng tôi có thể xử lý máy và bàn giao ngay trong ngày để xưởng kịp tiến độ.
Hệ thống thử tải độc quyền: Thiết bị sau khi thay thế linh kiện bắt buộc phải đưa lên băng thử tải với động cơ thực tế, kiểm tra đồ thị dòng điện 3 pha đạt độ ổn định tuyệt đối trước khi dán tem xuất xưởng.
Chính sách bảo hành toàn quốc: Bảo hành uy tín từ 3 đến 6 tháng cho mọi hạng mục sửa chữa, đi kèm dịch vụ hỗ trợ kỹ thuật cài đặt từ xa hoàn toàn miễn phí.

Dây chuyền của bạn đang dùng biến tần hãng nào và gặp rắc rối ở bước chẩn đoán nào? Hãy liên hệ ngay với đường dây nóng của Trần Gia Automation để nhận tư vấn kỹ thuật trực tiếp từ đội ngũ kỹ sư trưởng.
