Nguyên nhân và cách xử lí màn hình cảm ứng HMI UniOP eTOP lỗi tấm LCD
1. Nguyên nhân khiến LCD của HMI UniOP eTOP bị lỗi
1.1. Hao mòn tự nhiên theo thời gian
-
Tấm LCD và đèn nền (backlight) có tuổi thọ giới hạn, thường từ 30.000 – 50.000 giờ hoạt động.
-
Sau thời gian dài, đèn nền yếu dần, ánh sáng mờ hoặc ám vàng; các điểm ảnh có thể bị chết, gây hiện tượng sọc ngang, sọc dọc.
1.2. Tác động cơ học
-
Va đập, rơi, hoặc tỳ lực mạnh vào bề mặt khiến lớp tinh thể lỏng bị hỏng, màn hình xuất hiện vùng tối, loang màu hoặc trắng xóa một phần.
-
Trong môi trường công nghiệp, điều này thường xảy ra khi công nhân vô tình chạm mạnh hoặc dụng cụ rơi vào màn hình.
1.3. Nguồn điện không ổn định
-
Điện áp cấp dao động liên tục hoặc xuất hiện xung điện áp cao (spike) có thể làm hỏng mạch nguồn LCD hoặc IC điều khiển hiển thị.
-
Trường hợp này thường đi kèm với các lỗi khác như khởi động không lên, màn hình nhấp nháy.
1.4. Lỗi kết nối cáp tín hiệu
-
Cáp tín hiệu (LVDS hoặc FPC) nối giữa bo mạch chính và LCD có thể bị lỏng, oxy hóa chân tiếp xúc hoặc đứt ngầm.
-
Khi đó màn hình có thể chỉ hiển thị trắng, nhiễu hình hoặc chớp tắt liên tục.
1.5. Ảnh hưởng môi trường làm việc
-
HMI đặt trong khu vực nhiệt độ cao, độ ẩm lớn hoặc nhiều bụi bẩn sẽ khiến các lớp bên trong LCD nhanh xuống cấp.
-
Đặc biệt, hơi dầu hoặc bụi mịn có thể bám vào mạch điều khiển, gây chập chờn tín hiệu.
2. Cách xử lý lỗi LCD trên HMI UniOP eTOP
2.1. Kiểm tra sơ bộ
-
Ngắt nguồn HMI và kiểm tra điện áp cấp cho LCD có đúng thông số (thường 3.3V hoặc 5V) và ổn định hay không.
-
Quan sát các biểu hiện: mờ, mất màu, loang màu, sọc hoặc mất hình toàn bộ để định hướng nguyên nhân.
2.2. Xử lý cáp và tiếp xúc tín hiệu
-
Tháo cáp nối LCD – mainboard, vệ sinh đầu kết nối bằng dung dịch chuyên dụng (ví dụ cồn isopropyl).
-
Lắp lại cáp chắc chắn, tránh xoắn hoặc gập mạnh. Nếu phát hiện cáp đứt hoặc bong mạch in, cần thay thế mới.
2.3. Thay thế tấm LCD
-
Nếu LCD bị hỏng vật lý, chết điểm ảnh hàng loạt hoặc đèn nền yếu, cần thay mới đúng model hoặc loại tương thích về kích thước, độ phân giải và chân kết nối.
-
Khi thay, cần thực hiện trong môi trường chống tĩnh điện, tránh bụi lọt vào bề mặt LCD.
2.4. Kiểm tra mạch điều khiển LCD
-
Trường hợp thay LCD mà lỗi vẫn còn, cần kiểm tra IC driver, mạch cấp nguồn cho LCD, bo T-CON (nếu có).
-
Nếu IC điều khiển bị hỏng, cần thay thế hoặc nạp lại firmware (trong một số model).
2.5. Bảo dưỡng phòng ngừa
-
Đặt HMI ở môi trường khô ráo, thoáng mát, tránh ánh nắng trực tiếp và nhiệt độ cao.
-
Vệ sinh định kỳ tấm kính cảm ứng và lỗ thông gió, tránh bụi bẩn và hơi ẩm bám lâu ngày.
-
Sử dụng ổn áp hoặc bộ lọc nguồn để hạn chế rủi ro từ điện áp không ổn định.
Các lỗi phổ biến khác của màn hình HMI Uniop Etop
Việc màn hình HMI Uniop Etop bị lỗi có thể bắt nguồn từ nhiều nguyên nhân khác nhau, bao gồm cả phần cứng và phần mềm. Dưới đây là một số lỗi thường gặp:
1.1 Lỗi không lên nguồn
Biểu hiện: Màn hình đen hoàn toàn, không hiển thị gì, đèn LED không sáng.
Nguyên nhân có thể:
-
Bộ nguồn cung cấp bị hỏng hoặc không đủ điện áp.
-
Dây nguồn bị lỏng, gãy, đứt.
-
Bo mạch nguồn trong HMI bị hỏng.
1.2 Lỗi màn hình cảm ứng không nhạy, loạn cảm ứng
Biểu hiện: Nhấn vào điểm A nhưng HMI nhận tại điểm B, hoặc cảm ứng không phản hồi.
Nguyên nhân có thể:
-
Mặt kính cảm ứng bị hư hại.
-
Tuổi thọ màn hình cảm ứng đã hết.
-
Có bụi, nước hoặc dầu mỡ bám vào mặt kính.
1.3 Lỗi treo logo, không vào giao diện chính
Biểu hiện: Màn hình chỉ hiển thị logo “Uniop” hoặc “EXOR” rồi dừng lại, không load vào chương trình.
Nguyên nhân có thể:
1.4 Lỗi không kết nối với PLC
Biểu hiện: HMI hiển thị “No Communication”, “Connection Error” hoặc không cập nhật dữ liệu từ PLC.
Nguyên nhân có thể:
1.5 Lỗi màn hình bị sọc, chớp, nhấp nháy
Nguyên nhân có thể:
Trình tự các bước sửa chữa màn hình HMI chi tiết
Việc sửa chữa màn hình HMI yêu cầu kiến thức kỹ thuật và sự tỉ mỉ. Dưới đây là trình tự các bước sửa chữa màn hình HMI đúng chuẩn:
Kiểm tra sơ bộ tình trạng màn hình
-
Kiểm tra điện áp cấp cho màn hình có ổn định không.
-
Quan sát bên ngoài xem có dấu hiệu nứt vỡ, cháy khét.
-
Ghi nhận mã lỗi nếu có hiển thị trên màn hình.
Ngắt nguồn và tháo thiết bị
-
Ngắt toàn bộ nguồn điện để đảm bảo an toàn.
-
Dùng tua vít tháo màn hình khỏi tủ điều khiển.
-
Gỡ cáp tín hiệu, cáp nguồn một cách cẩn thận.
Phân tích lỗi phần cứng/phần mềm
-
Dùng kính lúp kiểm tra mạch in, linh kiện.
-
Dùng thiết bị test màn hình nếu có.
-
Kiểm tra cảm ứng (touch) bằng phần mềm nội bộ hoặc thiết bị giả lập.
-
Đọc dữ liệu bộ nhớ nếu nghi ngờ lỗi chương trình.
Tình huống điển hình: HMI khởi động nhưng không hiển thị giao diện ⇒ Lỗi firmware hoặc bộ nhớ flash.
Thay thế hoặc sửa chữa linh kiện
-
Thay cảm ứng nếu liệt hoặc mất phản hồi.
-
Thay màn hình LCD nếu hiển thị sai màu, sọc dọc.
-
Hàn lại mạch nếu phát hiện chân linh kiện hở, oxi hóa.
-
Thay tụ, IC nguồn nếu bị cháy, phồng.
Cài đặt phần mềm HMI (nếu cần)
-
Kết nối HMI với máy tính qua cáp chuyên dụng.
-
Sử dụng phần mềm chính hãng (ví dụ: WinCC, GT Designer, Vijeo Designer…).
-
Tải lại chương trình gốc nếu bị lỗi phần mềm.
Lắp lại thiết bị và chạy thử
-
Lắp lại màn hình HMI vào vị trí ban đầu.
-
Kết nối các dây nguồn, tín hiệu như cũ.
-
Cấp nguồn và kiểm tra hoạt động của màn hình.
Kiểm tra và nghiệm thu
-
Kiểm tra toàn bộ tính năng: hiển thị, cảm ứng, giao tiếp PLC.
-
Ghi nhận thông số vận hành.
-
Bàn giao thiết bị đã sửa cho bộ phận vận hành.
Những lỗi màn hình cảm ứng HMI UniOP eTOP chúng tôi đã sửa thành công
-
Sửa chữa màn hình cảm ứng UniOP eTOP Lỗi phần cảm ứng, bấm lệch điểm, HMI bấm chập chờn lúc nhận lúc không, hoặc liệt cảm ứng màn hình lên nguồn bình thường nhưng bấm hoàn toàn không nhận.
- Sửa chữa màn hình cảm ứng UniOP eTOP Màn hình bị sọc ngang, sọc dọc, xuất hiện nhiều vết loang, màn hình hiển thị mờ không nhìn rõ, không lên đèn nguồn hoặc lên đèn nhưng
- không sáng màn hình.
- Sửa chữa màn hình cảm ứng UniOP eTOP Màn hình không lên nguồn, hư bo mạch nguồn, nổ tụ, chạm chập, lỗi bo, hư bo.
- Sửa chữa màn hình cảm ứng UniOP eTOP Màn hình lỗi hư IC chính.
- Sửa chữa màn hình cảm ứng UniOP eTOP Màn hình lỗi không nhận truyền thông với bộ điều khiển, lỗi IC đọc truyền thông trên màn hình…
- Màn hình HMI UniOP eTOP bị nứt, vỡ
- Màn hình HMI UniOP eTOP hiển thị mờ
- Màn hình HMI UniOP eTOP hiển thị bị chấm đen
- Màn hình HMI UniOP eTOP bị hiển thị sọc LCD
- Màn hình cảm ứng UniOP eTOP không hiển thị, không sáng
- Màn hình cảm ứng UniOP eTOP bị treo (bị đơ), không thể cảm ứng
- Màn hình cảm ứng UniOP eTOP chạm không ăn
- Màn hình cảm ứng bị lỗi nguồn, mất nguồn
- Màn hình bị lỗi cao áp
- Màn hình cảm ứng bị lỗi không kết nối được với PLC

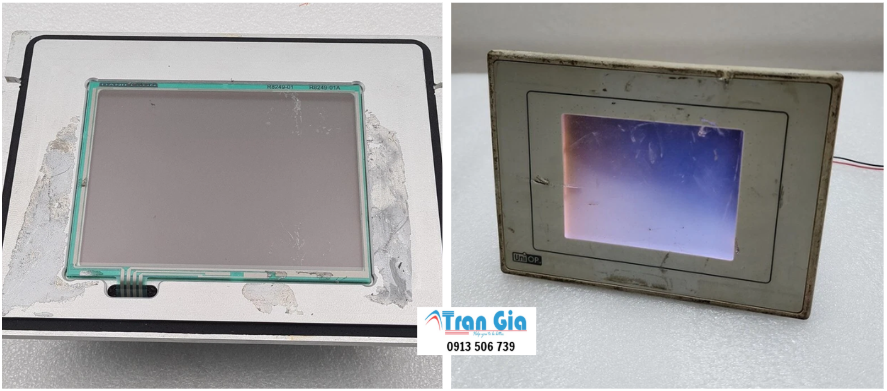

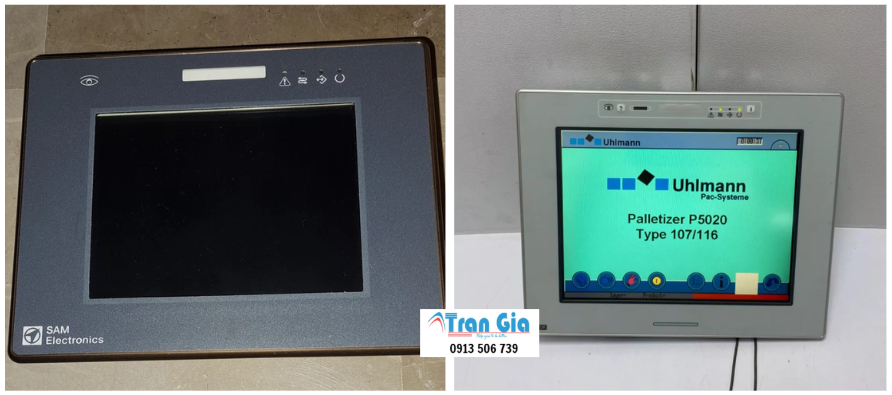

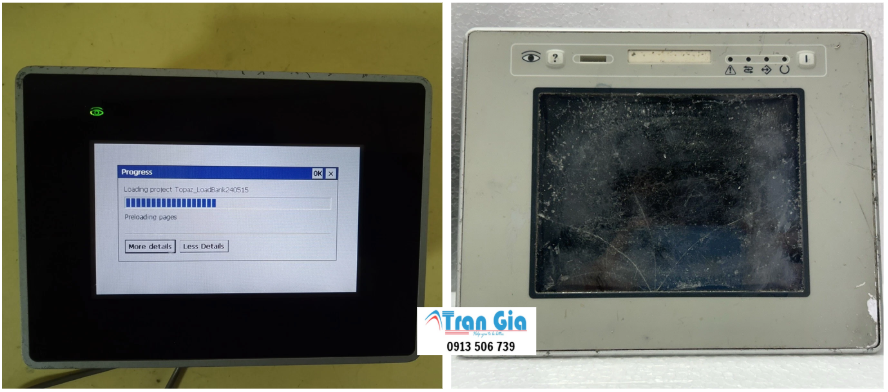

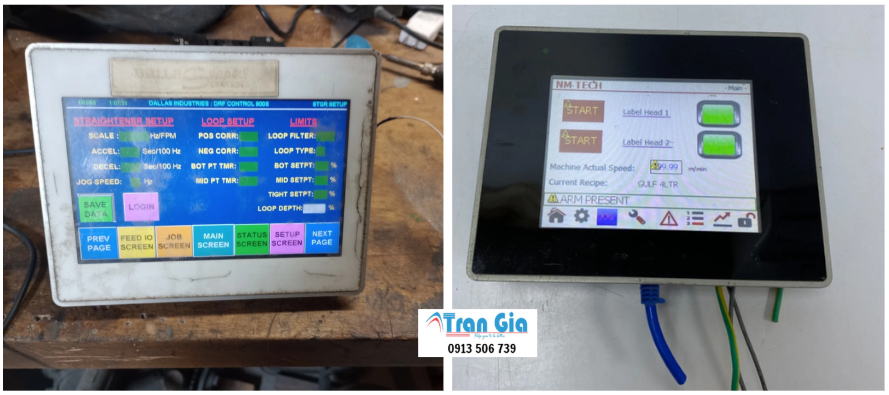

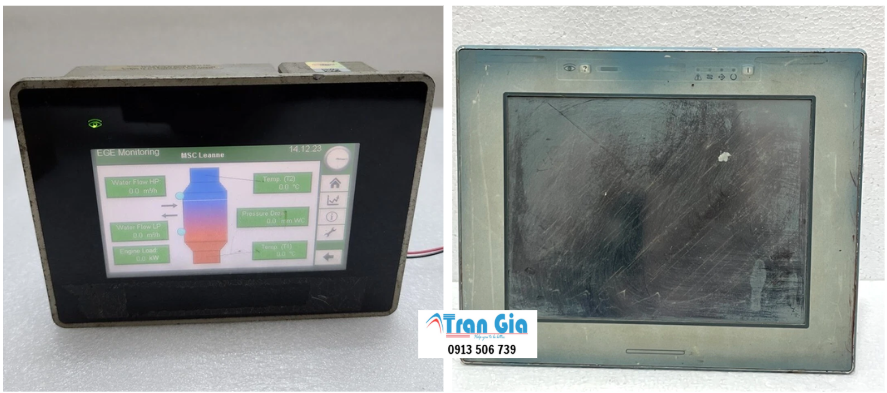

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa
