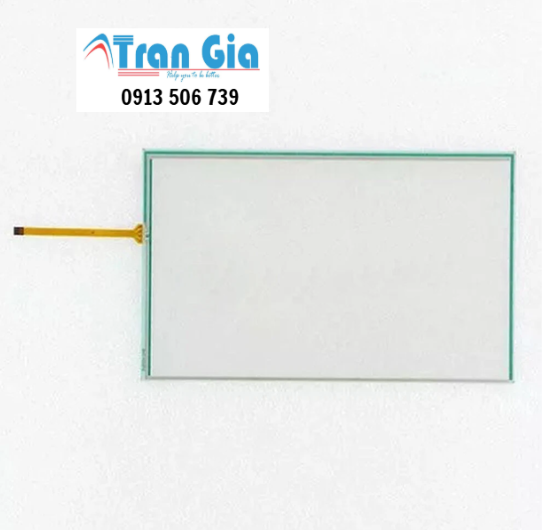

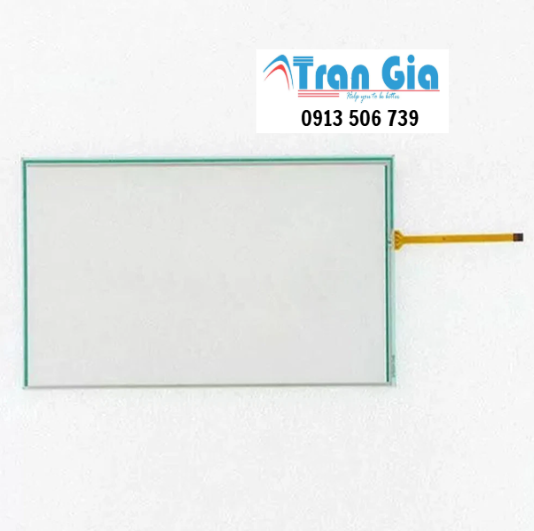

Đặc điểm của Tấm cảm ứng công nghiệp 10.4 inch máy tiện công nghiệp 1211-230 BTTI / 1211-230 ATTI
-
Thiết kế tiêu chuẩn công nghiệp, tương thích với màn hình điều khiển 10.4 inch của các dòng máy tiện tự động.
-
Sử dụng công nghệ cảm ứng điện trở 5 dây (5-wire resistive) giúp thao tác chính xác, hoạt động ổn định ngay cả khi đeo găng tay hoặc trong môi trường có bụi dầu.
-
Độ bền cao, bề mặt kính chịu lực tốt, chống trầy xước và chịu được va đập nhẹ trong môi trường sản xuất.
-
Khả năng chống nhiễu điện từ và tương thích với các hệ thống điều khiển CNC, PLC, HMI.
-
Phản hồi nhanh, độ nhạy ổn định, không bị lệch điểm chạm sau thời gian dài sử dụng.
-
Dễ dàng thay thế – lắp đặt, thiết kế khớp với khung panel máy tiện chuẩn 1211-230.
-
Tuổi thọ tiếp xúc cao, đạt hàng triệu lần chạm, phù hợp cho môi trường làm việc liên tục.
-
Hoạt động ổn định trong nhiệt độ rộng (−20 ~ +70 °C) và độ ẩm cao.
-
Cáp tín hiệu 5 chân, dễ kết nối với bo mạch điều khiển hoặc bộ điều hợp cảm ứng tiêu chuẩn.
Thông số kỹ thuật của Tấm cảm ứng công nghiệp 10.4 inch máy tiện công nghiệp 1211-230 BTTI / 1211-230 ATTI
| Thông số | Giá trị / Ghi chú |
| Kích thước màn hình | 10.4 inch (đường chéo) |

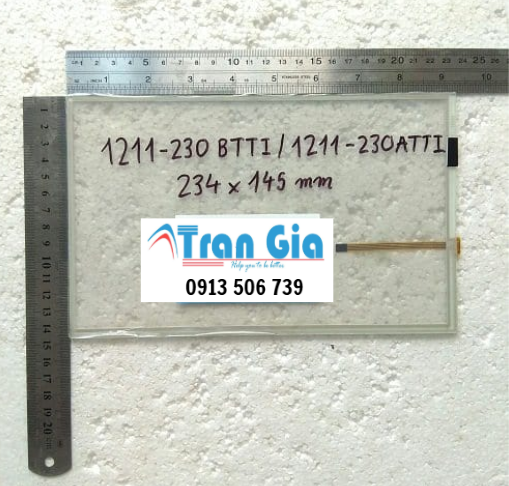

| Kích thước tổng thể (mm) | Thường ~ 248 × 186 mm (cần đo thực tế để chính xác) |
| Vùng hiển thị (Active Area) | Khoảng tương ứng với LCD 10.4″ (thường nhỏ hơn kích thước kính) |
| Loại cảm ứng | Resistive 4-/5-wire hoặc Capacitive (phổ biến: Resistive 5-wire cho máy công nghiệp) |
| Giao tiếp/tín hiệu | Analog (4/5-wire), USB, hoặc giao tiếp serial tùy module |
| Điện áp cấp | Thường 5 V (module điều khiển) hoặc phụ thuộc vào bộ điều khiển |
| Độ phân giải cảm ứng | Độ phân giải nội bộ của bộ điều khiển cảm ứng (ví dụ 4096×4096 cho resistive) |
| Vật liệu mặt trước | Kính cường lực hoặc kính phủ (tempered glass) |
| Độ dày kính | Thường 1.1–2.0 mm (phải đo để thay thế chính xác) |
| Phủ bề mặt | Chống trầy, chống phản chiếu hoặc phủ chống dầu (tùy model) |
| Nhiệt độ hoạt động | Thường −20 °C đến +70 °C (máy công nghiệp) |
| Nhiệt độ bảo quản | Thường −30 °C đến +80 °C |
| Độ ẩm hoạt động | 10–90% RH không ngưng tụ (tùy nhà sản xuất) |
| Tuổi thọ/chu kỳ chạm | Hàng triệu lần (tùy loại: resistive có độ bền khác capacitive) |
| Tương thích cơ khí | Cần khớp kích thước khoét/ổ trên tủ điều khiển và vị trí ốc cố định |
| Các ký hiệu trên module | Ghi rõ mã (ví dụ 1211-230), serial, nhãn nhà sản xuất — rất quan trọng khi mua thay thế |
| Ghi chú thay thế | Khi thay: so kích thước tổng thể, vị trí lỗ, loại cáp/connector, loại giao tiếp và độ dày kính |
Cấu tạo của Tấm cảm ứng công nghiệp 10.4 inch máy tiện công nghiệp 1211-230 BTTI / 1211-230 ATTI
-
Lớp kính bảo vệ ngoài (Cover Glass / Protective Layer)
-
Là lớp ngoài cùng, thường làm bằng kính cường lực hoặc kính thường có xử lý chống xước.
-
Bảo vệ các lớp bên trong khỏi va chạm, trầy xước, bụi, hóa chất lau chùi.
-
-
Lớp dẫn điện trên (Top Conductive Layer)
-
Lớp dẫn điện mỏng (thường ITO – Indium Tin Oxide) phủ trên kính hoặc film.
-
Khi người dùng chạm, lớp này và lớp dẫn điện dưới tiếp xúc để xác định vị trí.
-
-
Lớp spacer / điểm đệm (Spacer / Air Gap / Dots)
-
Các điểm nhỏ cách đều để giữ khoảng cách giữa lớp dẫn điện trên và dưới khi không có áp lực.
-
Khi chạm, lớp trên bị ép xuống chạm lớp dưới tại điểm đó.
-
-
Lớp dẫn điện dưới (Bottom Conductive Layer)
-
Cũng là lớp ITO hoặc vật liệu dẫn điện, nằm phía dưới spacer.
-
Kết nối với điện trở X+, X–, Y+, Y– (hoặc thêm dây tùy loại).
-
-
Lớp nền / kính hỗ trợ dưới (Substrate / Base Glass / Support Layer)
-
Là lớp hỗ trợ cấu trúc, chịu lực và giữ ổn định.
-
Có thể là kính cứng hoặc vật liệu rắn tương thích với môi trường công nghiệp.
-
