Đặc điểm của Tấm cảm ứng màn hình cảm ứng công nghiệp 5.7 inch Omron NS5-SQ00/ NS5-SQ01/ NS5-SQ00B/ NS5-SQ10B/ NS5-TQ11/ NS5-MQ00B-ECV2
-
Màn hình TFT màu (dòng NS5-TQ có độ sáng cao hơn dòng SQ)
-
Độ phân giải QVGA (320 × 240 điểm)
-
Đèn nền LED, chiếu sáng đều và ổn định
-
Mặt trước đạt chuẩn IP65F — chống bụi và tia nước (mặt trước)
-
Cảm ứng điện trở hoặc màng cảm ứng tương tự, cho phép thao tác trực tiếp
-
Giao diện lập trình sử dụng phần mềm CX-Designer, hỗ trợ thiết kế màn hình linh hoạt
-
Có khả năng mở rộng: hỗ trợ khe nhớ CF (Compact Flash), module giao tiếp, module video
-
Độ bền cao: chịu rung, chịu sốc tốt, phù hợp môi trường công nghiệp
-
Hỗ trợ pin backup (lưu dữ liệu/giờ) bảo vệ dữ liệu khi mất nguồn
-
Hiệu năng ổn định trong dải nhiệt độ công nghiệp
-
Giao tiếp linh hoạt với PLC, thiết bị ngoại vi qua các cổng như RS-232, mạng công nghiệp
Thông số kỹ thuật của Tấm cảm ứng màn hình cảm ứng công nghiệp 5.7 inch Omron NS5-SQ00/ NS5-SQ01/ NS5-SQ00B/ NS5-SQ10B/ NS5-TQ11/ NS5-MQ00B-ECV2
| Hạng mục | Thông số |
| Kích thước hiệu dụng | 117,2 mm × 88,4 mm (màn 5,7 inch) |
| Độ phân giải | 320 × 240 điểm (QVGA) |
| Loại màn hình / hiển thị | STN đơn sắc hoặc TFT màu (tùy model) |
| Màu hiển thị / số màu | 16 mức xám (STN) / 256 màu (TFT) |
| Đèn nền | LED (một số phiên bản cũ dùng CCFL) |
| Tuổi thọ đèn nền | Khoảng 75.000 giờ (điều kiện chuẩn) |
| Loại cảm ứng | Màng điện trở (resistive touch) |
| Số switch cảm ứng | 300 (20 × 15) |
| Tuổi thọ cảm ứng | ≥ 1.000.000 lần chạm |
| Nguồn cấp | 24 VDC |
| Dải điện áp cho phép | 20,4 – 27,6 VDC |
| Công suất tiêu thụ | Tối đa khoảng 15 W |
| Nhiệt độ hoạt động | 0 – 50 °C |
| Nhiệt độ lưu trữ | –20 đến +60 °C |
| Độ ẩm hoạt động | 35 – 85 % RH (không ngưng tụ) |
| Độ bảo vệ mặt trước | IP65 (chống bụi, chống tia nước) |
| Khả năng chịu rung | 10 – 57 Hz: biên độ 0,075 mm / 57 – 150 Hz: 9,8 m/s² |
| Khả năng chống sốc | 147 m/s², 3 lần theo mỗi trục X, Y, Z |
| Trọng lượng | Khoảng 1,0 kg |
| Tuổi thọ pin backup | Khoảng 5 năm (ở 25 °C) |
| Bộ nhớ màn hình | Dung lượng lớn, hỗ trợ đến 60 MB (tùy model) |
| Điều chỉnh độ sáng | Có thể chọn 3 mức hoặc 32 mức sáng từ menu cảm ứng |
| Khả năng mở rộng | Hỗ trợ khe nhớ CF, module giao tiếp, video, kết nối PLC |
Cấu tạo của Tấm cảm ứng màn hình cảm ứng công nghiệp 5.7 inch Omron NS5-SQ00/ NS5-SQ01/ NS5-SQ00B/ NS5-SQ10B/ NS5-TQ11/ NS5-MQ00B-ECV2
-
Lớp kính/plate bảo vệ mặt ngoài
-
Bề mặt chịu lực, chống xước, bảo vệ các lớp bên trong khỏi va đập, bụi, hóa chất nhẹ.
-
Có thể có lớp phủ chống lóa (anti-glare) hoặc phủ chống vân tay.
-
-

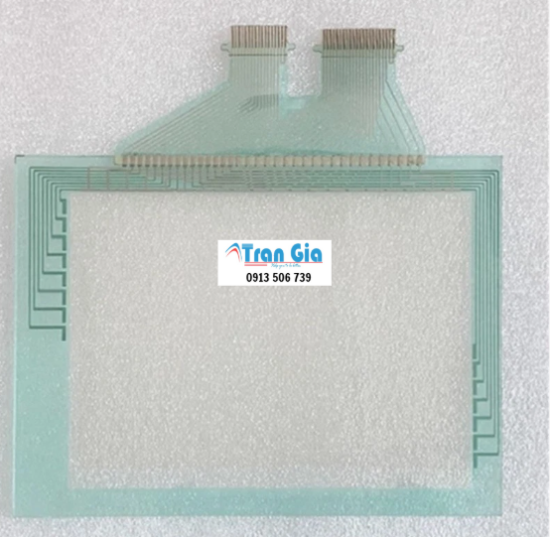

Lớp cảm ứng / màng cảm ứng
-
Thông thường màn hình NS5 sử dụng cảm ứng điện trở (resistive touch panel) hoặc lớp cảm ứng tương tự để phát hiện chạm.
-
Gồm hai màng dẫn điện (màng trên + màng dưới) mỏng, giữa hai màng có lớp spacer để giữ khoảng cách. Khi có lực chạm, hai màng tiếp xúc tại điểm đó, bộ điều khiển xác định tọa độ chạm.
-
-
Lớp keo / màng liên kết (adhesive / bonding layer)
-
Dùng để liên kết giữa lớp cảm ứng và màn hình LCD, hoặc giữa các lớp kính & màng, giảm khí khe hở, tăng độ trong quang học và độ bền.
-
-
Module màn hình LCD / STN / TFT (tùy model NS5)
-
Dưới lớp cảm ứng là module LCD (có thể STN đơn sắc hoặc TFT màu tùy loại NS5) chịu trách nhiệm hiển thị hình ảnh.
-
Trong module này có các lớp: kính nền, lớp điện cực, lớp tinh thể lỏng, màng phân cực, màng lọc màu (nếu TFT), các lớp phân cực, lớp dẫn mạch ma trận.
-
