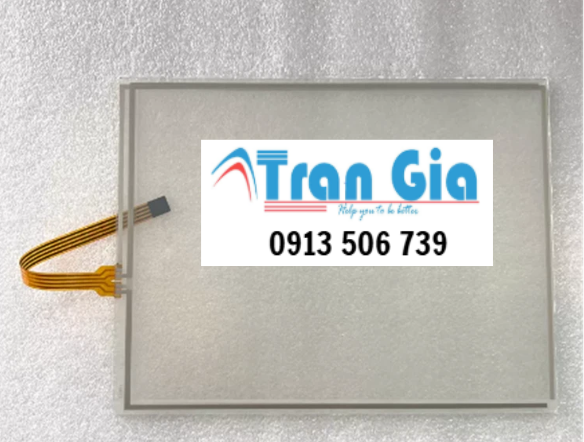

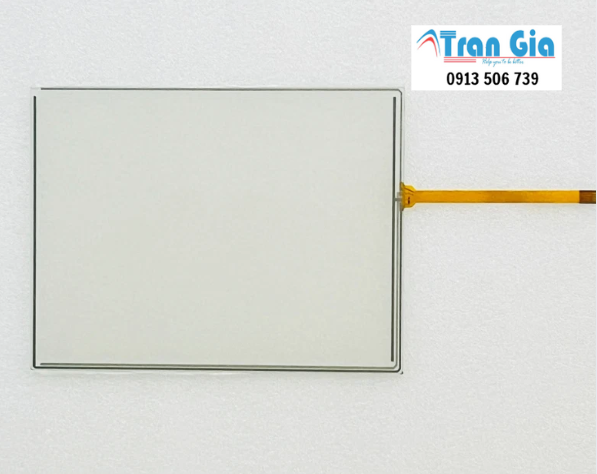

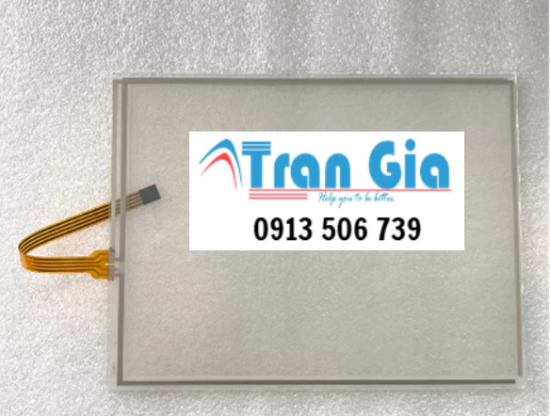

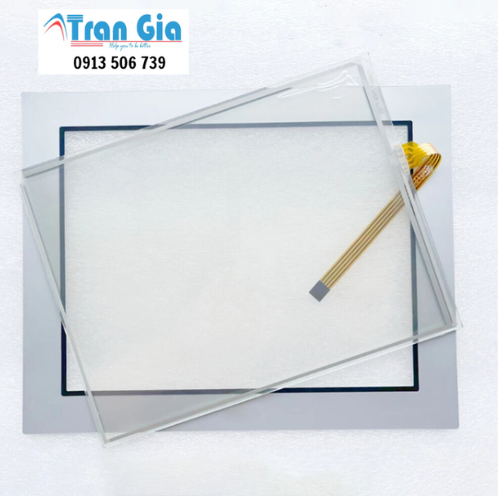

Đặc điểm của Tấm cảm ứng màn hình Proface AST3501-C1-D24 AST3501-C1-AF
-
Màn hình TFT LCD 10.4 inch hiển thị rõ nét, màu sắc ổn định.
-
Cảm ứng điện trở nhạy, dễ thao tác bằng tay hoặc găng tay công nghiệp.
-
Hỗ trợ nhiều giao thức truyền thông: RS-232C, RS-422/485.
-
Tùy chọn nguồn cấp linh hoạt: DC 24V hoặc AC 100–240V tùy model.
-
Thiết kế chắc chắn, chống nhiễu, phù hợp môi trường công nghiệp.
-
Đèn nền LED bền, tuổi thọ cao, giảm tiêu thụ điện năng.
-
Tương thích với nhiều dòng PLC của Proface và các hãng khác.
Thông số kỹ thuật của Tấm cảm ứng màn hình Proface AST3501-C1-D24 AST3501-C1-AF
| Thông số | Giá trị / Chi tiết |
|---|---|
| Loại màn hình | TFT LCD màu, cảm ứng điện trở (Resistive Touch) |
| Kích thước màn hình | 10,4 inch |
| Độ phân giải | 640 × 480 pixel (VGA) |
| Số màu hiển thị | 16 màu |
| Đèn nền | Đèn LED trắng, tuổi thọ cao |
| Bộ nhớ | 6 MB (User Area) |
| Giao tiếp | RS-232C, RS-422/485 |
| Nguồn cấp | D24: DC 24V (19.2–28.8V) / AF: AC 100–240V |
| Nhiệt độ hoạt động | 0°C – 50°C |
| Độ ẩm hoạt động | 10% – 90% RH (không ngưng tụ) |
| Kích thước tổng thể | 270.5 × 212.5 × 57 mm |
| Kích thước khoét panel | 259 × 201 mm |
| Trọng lượng | Khoảng 1.2 – 1.5 kg |
Cấu tạo của Tấm cảm ứng màn hình Proface AST3501-C1-D24 AST3501-C1-AF
-
Lớp bảo vệ trên cùng (Top Protective Layer)
-
Là lớp nhựa trong suốt (PET hoặc kính mỏng) chịu lực, bảo vệ màn hình và lớp cảm ứng bên dưới.
-
Khi người dùng nhấn vào, lớp này sẽ bị lõm xuống, truyền lực xuống lớp cảm ứng phía dưới.
-
-
Lớp điện trở trên (Top Conductive Layer)
-
Là lớp mạ ITO (Indium Tin Oxide) dẫn điện trong suốt.
-
Khi nhấn, lớp này tiếp xúc với lớp điện trở dưới, tạo thành một mạch điện, giúp xác định tọa độ chạm.
-
-
Lớp đệm (Spacer Dots)
-
Là các chấm nhựa nhỏ giữa lớp điện trở trên và dưới, giữ hai lớp tách nhau khi không nhấn.
-
Ngăn chặn tiếp xúc ngẫu nhiên, giảm sai số khi thao tác.
-
-
Lớp điện trở dưới (Bottom Conductive Layer)
-
Cũng là lớp ITO trong suốt, đặt dưới lớp đệm.
-
Khi lớp trên chạm vào lớp dưới, thay đổi điện áp được đo để xác định vị trí chạm.
-
-
Lớp đế (Base Layer / Substrate)
-
Là lớp nhựa cứng hoặc kính chịu lực, nâng đỡ toàn bộ tấm cảm ứng.
-
Cung cấp độ bền và ổn định cơ học cho tấm cảm ứng.
-
Ngoài ra Trần Gia Automation nhận sửa chữa màn hình HMI, màn hình công nghiệp các hãng Siemens, Mitsubishi, Delta, Omron, Proface, Weintek, Schneider, Keyence, Allen-Bradley, Kinco, Advantech, B&R, ESA, MCGS…
Khắc phục các lỗi thường gặp: nứt vỡ, cảm ứng không nhạy, không lên nguồn, lỗi nguồn – bo mạch, mất kết nối PLC, hiển thị mờ, sọc, loang màu, treo máy…
