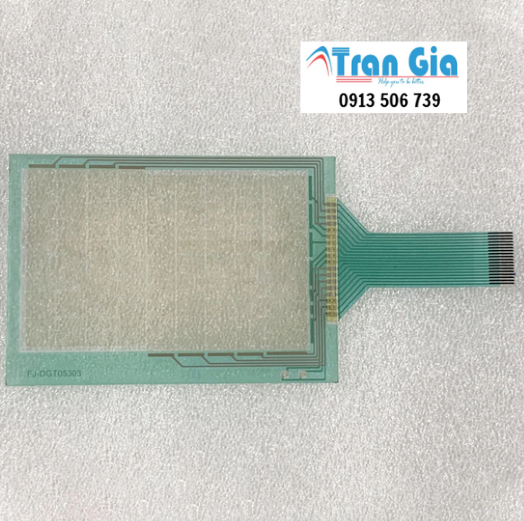

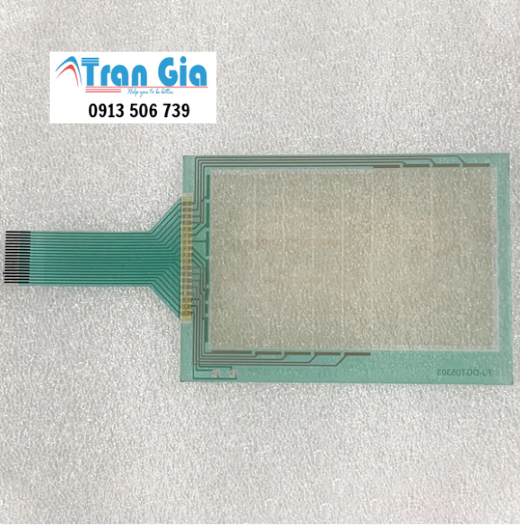

Đặc điểm của Tấm cảm ứng màn hình Proface ST400-AG41-24V ST401-AG41-24V ST402-AG41-24V ST403-AG41-24V
-
Thiết kế nhỏ gọn, chắc chắn, phù hợp lắp đặt trên các bảng điều khiển có không gian hạn chế.
-
Màn hình LCD đơn sắc hiển thị rõ nét, dễ quan sát trong môi trường sản xuất.
-
Sử dụng công nghệ cảm ứng điện trở 4 dây, thao tác nhanh và chính xác, hoạt động tốt ngay cả khi đeo găng tay.
-
Giao tiếp truyền thông linh hoạt (RS-232, RS-422, RS-485) tương thích với nhiều dòng PLC và thiết bị tự động hóa khác.
-
Đèn nền LED tuổi thọ cao, giúp giảm chi phí bảo trì và tăng độ bền thiết bị.
-
Mặt trước đạt chuẩn IP65 / NEMA 4X, chống bụi và chống nước tốt.
-

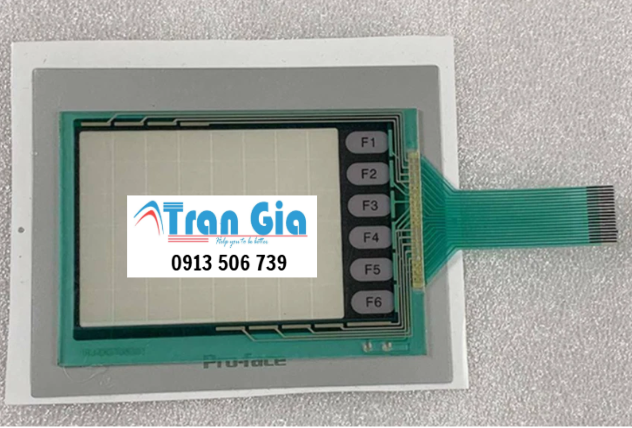

Hỗ trợ các phím chức năng F1–F6, dễ dàng thiết lập thao tác nhanh trên giao diện.
-
Cấu hình, thiết kế màn hình, và lập trình dễ dàng thông qua phần mềm Proface GP-Pro EX.
Thông số kỹ thuật của Tấm cảm ứng màn hình Proface ST400-AG41-24V ST401-AG41-24V ST402-AG41-24V ST403-AG41-24V
| Thông số | Giá trị / chi tiết |
| Loại màn hình | LCD đơn sắc (Monochrome) |
| Độ phân giải | 320 × 240 pixel |
| Đèn nền (Backlight) | LED (amber) |
| Tuổi thọ đèn nền | khoảng 50.000 giờ (ở độ sáng ~50 %) |
| Giao diện truyền thông | ST400: RS-422 / RS-485 ST401: RS-232 ST402 / ST403: hỗ trợ giao tiếp nối tiếp khác (theo cấu hình) |
| Bộ nhớ ứng dụng | 640 KB Flash |
| Bộ nhớ dữ liệu sao lưu | 96 KB SRAM |
| Nguồn điện định mức | 24 V DC |
| Phạm vi điện áp cho phép | 19.2 V DC đến 28.8 V DC |
| Công suất tiêu thụ | <= 7 W |
| Nhiệt độ hoạt động | 0 °C đến 50 °C |
| Nhiệt độ bảo quản | –20 °C đến 60 °C |
| Độ ẩm hoạt động | 10 % RH đến 90 % RH (không ngưng tụ) |
| Kích thước bên ngoài | 130 mm × 104 mm × 41 mm |
| Trọng lượng | ~ 0,4 kg |
| Chứng nhận / tiêu chuẩn | UL / cUL / CE Tuân theo EN55011, EN61000-6-2 NEMA Type 4X/12 tương đương IP65 mặt trước |
| Số phím chức năng | 6 phím lập trình (F1–F6) |
| Màn hình cảm ứng | Có màn hình cảm ứng (touchscreen) tích hợp |
| Màu hiển thị | 2 mức xám hoặc 8 mức xám (chế độ Monochrome / Gray) |
Cấu tạo của Tấm cảm ứng màn hình Proface ST400-AG41-24V ST401-AG41-24V ST402-AG41-24V ST403-AG41-24V
-
Lớp kính/nhựa bảo vệ ngoài: chịu trầy xước và tác động cơ học; thường là kính cường lực hoặc tấm kính xử lý bề mặt.
-
Lớp keo/keo dán mỏng: kết dính các lớp với nhau, đồng thời làm kín mép.
-
Lớp cảm ứng trên: màng dẫn mỏng (ví dụ ITO hoặc màng dẫn khác) nằm sát mặt trong của kính.
-
Lớp cách/đệm vi mô: đảm bảo giữ khoảng cách giữa hai lớp dẫn (với cảm ứng điện trở) khi không chạm; có thể là các chấm đệm rất nhỏ.
-
Lớp cảm ứng dưới (nếu là loại hai lớp): màng dẫn tương ứng nằm phía dưới. Khi chạm, hai lớp này tiếp xúc (điện trở) hoặc thay đổi điện trường (điện dung) để nhận vị trí chạm.
-
Lớp nền/khung giữ: tấm nền giữ cấu trúc cứng vững và đặt lên màn hình LCD.
-
Màn hình LCD (phía sau tấm cảm ứng): chứa tinh thể lỏng, ma trận điều khiển, và đèn nền để hiển thị hình ảnh.
-
Mạch điều khiển cảm ứng và cáp nối: bo mạch xử lý tín hiệu cảm ứng, tính toán tọa độ chạm và giao tiếp với CPU HMI thông qua dây cáp phẳng hoặc đầu nối.
Ngoài ra Trần Gia Automation nhận sửa chữa màn hình HMI, màn hình công nghiệp các hãng Siemens, Mitsubishi, Delta, Omron, Proface, Weintek, Schneider, Keyence, Allen-Bradley, Kinco, Advantech, B&R, ESA, MCGS…
Khắc phục các lỗi thường gặp: nứt vỡ, cảm ứng không nhạy, không lên nguồn, lỗi nguồn – bo mạch, mất kết nối PLC, hiển thị mờ, sọc, loang màu, treo máy…
