Chuyên Sửa Chữa Màn Hình LS Chuyên Nghiệp
Tran Gia Automation Chuyên nhận sửa màn hình cảm ứng Công nghiệp, Cung cấp Linh kiện sửa màn hình, mặt cảm ứng công nghiệp, Màn hình LCD, Mặt cảm ứng LCD, Board CPU, Board cao áp, RAM, ROM...
Chuyên sửa chữa, khắc phục sự cố về HMI như Lỗi CPU, Mất chương trình, Liệt cảm ứng, Màn hình bị mờ - hoen ố - không rõ chữ - mất màu, Mất nguồn, Cháy - Nổ, Mất chương trình.
Với đội ngũ kỹ thuật nhiều năm kinh nghiệm về sửa chữa các dòng màn hình Winview, Delta, Proface, Omron, Hitech, Simens, Hitech, Winview, Panasonic, Kinco, Hàng Châu Lâu ...Uy Tín , Linh kiện sửa chữa luôn có sẵn sẽ khắc phục nhanh nhất cho Quý Khách hàng.
Sửa chữa màn hình cảm ứng LS
– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Không truyền thông được, lỗi bo mạch kết nối PLC…
– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
Phương án tối ưu nhất chúng tôi tư vấn cho khách hàng đó là: sửa chữa để đảm bảo kế hoạch sản xuất, mang lại hiệu quả nhanh, tiết kiệm kinh tế, song song với đó khách hàng đặt mua màn hình mới (thời gian thường lâu) để làm dự phòng thay thế.
Do đó chúng tôi với đội ngũ kỹ sư lành nghề và tâm huyết xin gửi tới quý khách hàng dịch vụ sửa chữa màn hình cảm ứng hmi các hãng khác như Siemens, ESA, Schneider, Allen Bradley, GE Fanuc, B&R, Proface, Mitsubishi, Omron, Fuji Hakko, Keyence,Delta, Hitech, Weintek, M2I. LS
Chúng tôi chuyên sửa chữa màn hình cảm ứng LS như:
XP30-BTE, XP30-BTA, XP30-TTE, XP30-BTB, XP30-TTA, XP30-TTB, XP40-TTE, XP40-TTA, XP50-TTE, XP50-TTA, XP50-TTB, XP70-TTA, XP70-TTB, XP80-TTB, XP80-TTA, XP90-TTB, XP90-TTA.
MÀN HÌNH LS|CẢM ỨNG MÀN HÌNH LS MÃ XP30-BTA,XP30-TTA,XP30-BTE,XP30-TTE,XP30-BTB,XP30-TTB
Màn hình LS|Cảm ứng màn hình LS mã XP50-TTA,XP50-TTB,XP50-TTE
Màn hình LS|Cảm ứng màn hình LS mã XP70-TTA,XP70-TTB
Màn hình LS|Cảm ứng màn hình LS mã XP80-TTA,XP80-TTB
Những lỗi trên màn hình LS mà chúng tôi đã sửa chữa thành công
Các lỗi của màn hình HMI gồm có
- Màn hình cảm ứng HMI bị nứt, vỡ
- Màn hình cảm ứng HMI hiển thị mờ
- Màn hình cảm ứng HMI hiển thị bị chấm đen
- Màn hình cảm ứng HMI bị hiển thị sọc LCD
- Màn hình cảm ứng HMI không hiển thị, không sáng
- Màn hình HMI bị treo (bị đơ), không thể cảm ứng
- Màn hình cảm ứng HMI chạm không ăn
- Màn hình HMI bị lỗi nguồn, mất nguồn
- Màn hình bị lỗi cao áp
- Màn hình bị lỗi không kết nối được với PLC
Màn hình Hmi HMi LS Cũng như các màn hình của Hitech, Delta hay các dòng Proface cỡ nhỏ, chúng cũng được cấu tạo bởi các bộ phận chính như: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Cấu Tạo Màn hình : Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
Hư phần hiển thị LCD. Màn hình LCD các dòng MT500 thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
Hư phần nguồn trên Mainboard: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Dịch vụ mở khoá mật khẩu (Crack password) và chuyển đổi chương trình màn hình ....tất cả các dòng Mở khoá mật khẩu (Crack password), Chuyển đổi chương trình sang màn hình mới, Dịch và chuyển đổi ngôn ngữ khi có yêu cầu: Chuyển từ tiếng Anh, Tiếng Trung, Tiếng Nhật,….sang Tiếng Việt, Download sang màn hình mới và bàn giao hoặc lắp đặt tại Nhà máy Cung cấp phần mềm lập trình và sơ đồ cáp miễn phí .
Crack Chuyển đổi phần mềm cho Màn hình Delta
Crack Chuyển đổi phần mềm cho Màn hình Fuji
Crack Chuyển đổi phần mềm cho Màn hình Omron
Crack Chuyển đổi phần mềm cho Màn hình PAnasonic
Crack Chuyển đổi phần mềm cho Màn hình Winview
Crack Chuyển đổi phần mềm cho Màn hình Hitech
Crack Chuyển đổi phần mềm cho Màn hình Proface
Các bước thực hiện thay tấm kính cảm ứng màn hình HMI LS
1. Bước 1 : Chúng ta tiến hành kiểm tra hiện trạng màn hình.
2. Bước 2 : Tháo vỏ nhựa mặt sau lưng của màn hình HMI LS, tháo dây cảm ứng cũ và gắn dây nối dài cho cảm ứng mới để thử tấm kính cảm ứng trước khi thay thế.
3. Bước 3 : Gắn thử cảm ứng mới vào dây nối dài, đặt đè lên mặt trước rồi cấp lại nguồn cho màn hình.
4. Bước 4 : Chờ màn hình khởi động xong thì bấm kiểm tra thử, nếu cảm ứng nhận chuẩn hoặc gần chuẩn thì có thể tiến hành bước tiếp theo. Nếu lệch nhiều thì có thể phải hiệu chỉnh thử, đề phòng do lỗi phần cứng trên mạch điện tử.
5. Bước 5: Thực hiện tháo cảm ứng cũ ra khỏi màn hình :Tháo cable cảm ứng ra khỏi mạch. Tháo toàn bộ khung nhôm có gắn bo mạch và LCD của màn hình ra ngoài. Bóc lớp mặt nạ phía trước màn hình. Sấy ấm bằng máy sấy hoặc khò nhiệt cho nóng ấm màn hình để lớp keo bên dưới tấm cảm ứng có độ nhả, dễ bóc. Tiền hành tháo dần từ 1 góc tấm cảm ứng cũ rồi theo đó gỡ bỏ hoàn toàn tấm cảm ứng cũ. Vệ sinh lại toàn bộ khung nhựa.
6. Bước 6 : Tiến hành lắp tấm cảm ứng mới vào khung :
Đặt thử tấm cảm ứng mới vào khung nhựa và căn vị trí.
Bóc lớp bóng bảo vệ bên dưới và lớp giấy cho phần băng keo hai mặt.
Gắn cố định tấm cảm ứng lên khung nhựa cho đúng vị trí đã căn chỉnh.
7. Bước 7 : Vệ sinh và gắn lại phần khung có bo mạch và LCD của màn hình vào.
8. Bước 8 : Gắn lại dây cảm ứng và tiến hành lắp lại vỏ lưng của màn hình.
9. Bước 9 : Cấp nguồn và thử lại tấm cảm ứng mới. Nếu vẫn hoạt động thì chuyển sang bước tiếp theo.
10. Bước 10 : Gắn mặt dán bảo vệ mới
Tắt nguồn màn hình.
Đặt thử mặt nạ mới để căn vị trí cho chuẩn.
Bóc lớp bóng bảo vệ bên ngoài của tấm cảm ứng.
Bóc bỏ lớp bóng bảo vệ mặt dưới và giấy của băng keo ở mặt nạ cảm ứng mới.
Đặt mặt bóng bảo vệ vào khung, căn 1 góc rồi theo cạnh đó căn sang góc thứ 2. Khi khớp với vị trí đã căn thì theo đó thả nhẹ cho tấm bóng dán dần ra
cạnh và góc còn lại.
Dùng khăn để đè lên mặt bóng kéo từ trong ra ngoài để mặt nạ dán lên khung cho căng đều.
11. Bước 11 : Hoàn tất quá trình
Cấp nguồn lại cho màn hình và vào System Menu của HMI LS
Chọn tới phần hiệu chỉnh cảm ứng. Nếu cảm ứng quá lệch, khó bấm vào thì có thể dùng chuột máy tính để kết nối cổng USB và bấm chọn tới phần System Setting trong System Menu để vào phần hiệu chỉnh cảm ứng Touch
Panel, trong đó có hiệu chỉnh lực bấm, độ trễ và Calibration để căn chỉnh lại cho cảm ứng chuẩn vị trí bấm.
Vào được phần hiệu chỉnh thì bấm lên cảm ứng lần lượt theo các vị trí chỉ định. Sau đó bấm tiếp các vị trí kiểm tra theo yêu cẩu của màn hình. Nếu thành công, màn hình sẽ thoát ra ngoài. Chúng ta chọn Home để thoát hoàn toàn.
Mọi thứ hoạt động tốt thì tiến hành tắt nguồn và gắn lại bộ ốc vít mặt lưng cho màn hình.
Cấp nguồn lại và quay video hiện trạng trước khi bàn giao cho khách hàng
Bảng mã lỗi màn hình HMI LS
| Mã lỗi |
Mô tả lỗi |
Nguyên nhân thường gặp |
Hướng xử lý |
| COMMUNICATION ERROR |
Lỗi truyền thông với PLC |
Đứt cáp, sai cổng COM, sai tốc độ baud hoặc địa chỉ |
Kiểm tra cáp RS232/RS485/Ethernet, cấu hình lại truyền thông trong XG5000/XG500 |
| PLC NOT RESPONDING |
Không nhận tín hiệu từ PLC |
PLC STOP hoặc mất nguồn |
Kiểm tra nguồn PLC, trạng thái RUN/STOP |
| DOWNLOAD ERROR |
Lỗi khi tải chương trình xuống HMI |
Cáp lập trình lỗi, sai model chọn trong phần mềm |
Chọn đúng model HMI, thay cáp, khởi động lại phần mềm XG5000 |
| MEMORY FULL |
Bộ nhớ dự án đầy |
Quá nhiều màn hình, hình ảnh hoặc dữ liệu |
Xóa bớt dữ liệu không cần thiết, nạp lại project |
| RTC ERROR |
Lỗi đồng hồ thời gian thực |
Pin RTC yếu hoặc mất nguồn liên tục |
Thay pin CR2032, đặt lại thời gian |
| TOUCH PANEL ERROR |
Lỗi cảm ứng |
Panel cảm ứng lệch hoặc hỏng |
Calibrate lại hoặc thay panel cảm ứng |
| USB/SD CARD ERROR |
Lỗi thẻ nhớ/USB |
Định dạng sai hoặc hỏng |
Format lại FAT32, thử thẻ khác |
| FLASH ERROR |
Lỗi bộ nhớ Flash nội bộ |
Bộ nhớ bị hỏng hoặc lỗi firmware |
Nạp lại firmware hoặc thay bo nhớ |
| SYSTEM ERROR |
Lỗi nội bộ firmware HMI |
Firmware lỗi hoặc mất nguồn khi đang ghi |
Nạp lại firmware bằng tool LS, reset HMI |
| IP CONFLICT |
Trùng địa chỉ IP |
HMI và PLC hoặc PC cùng IP |
Đặt lại IP HMI cho khác IP PLC/PC |
| PASSWORD ERROR |
Sai mật khẩu |
Nhập sai mật khẩu project hoặc màn hình |
Kiểm tra mật khẩu hoặc nạp lại project không có pass |

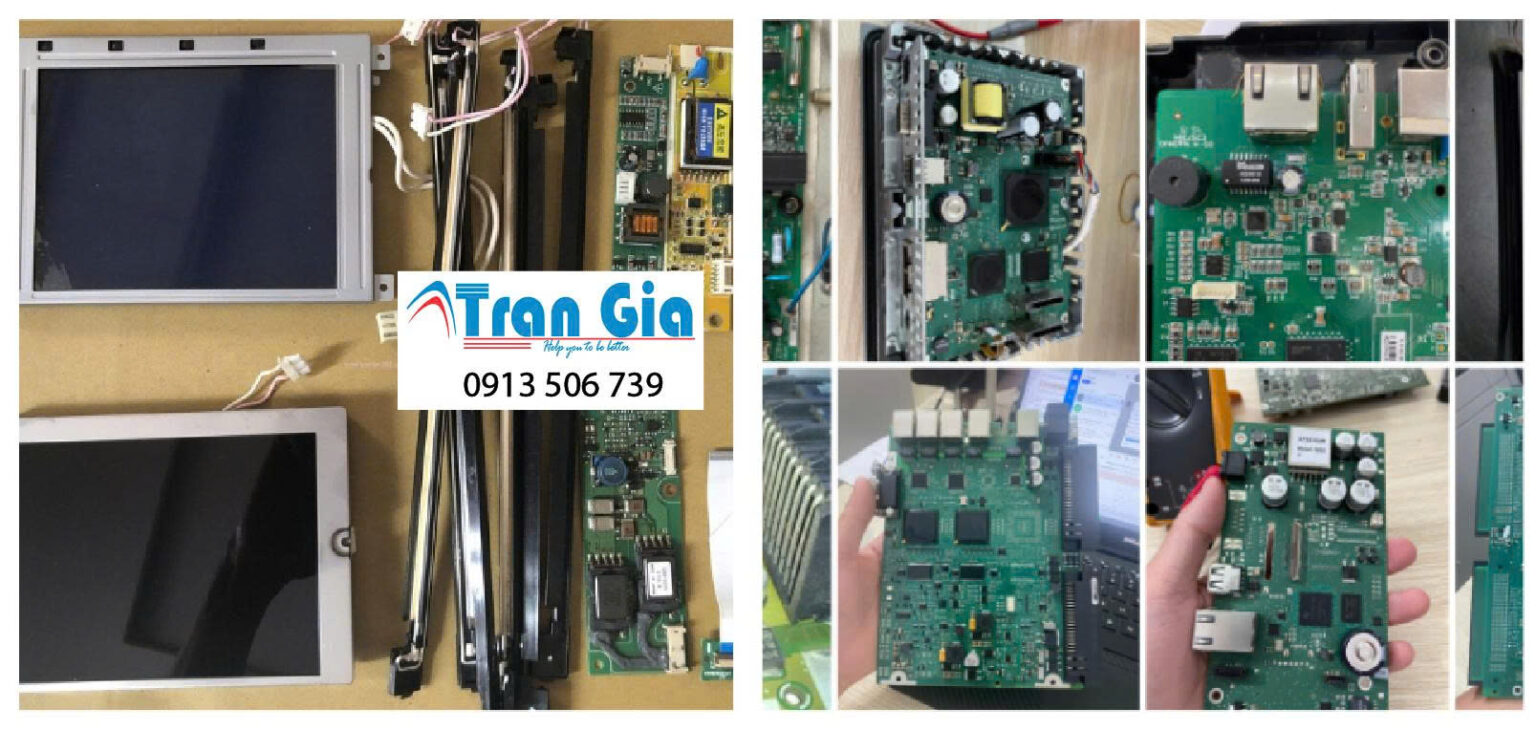

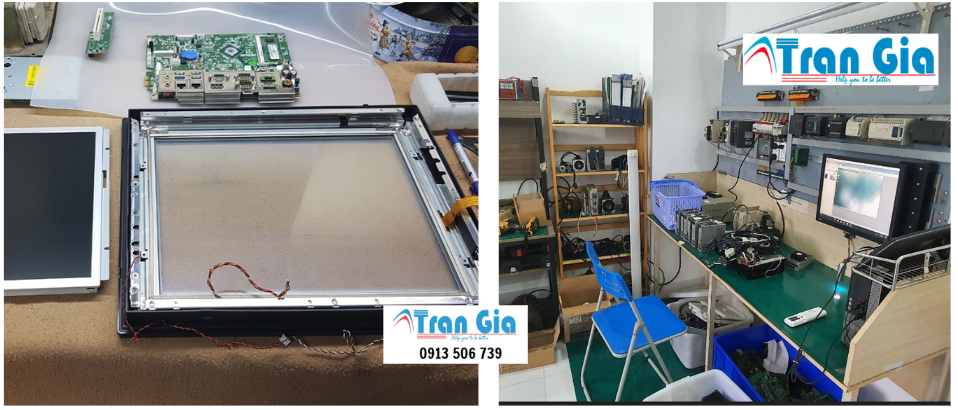

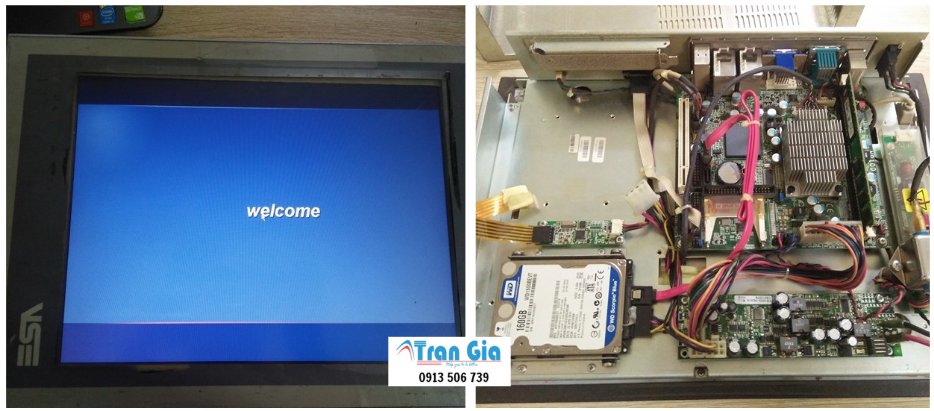

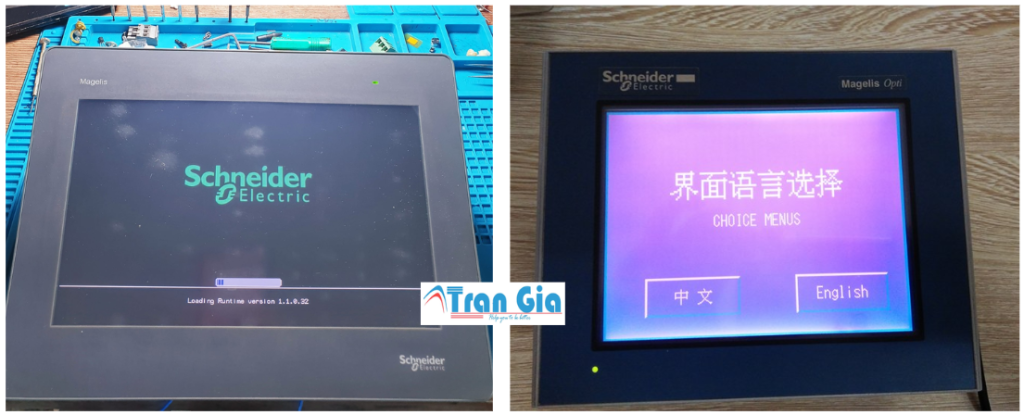

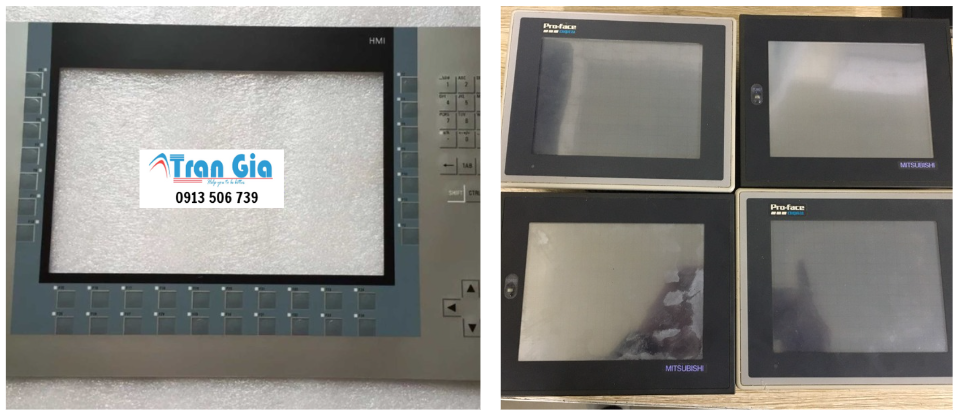

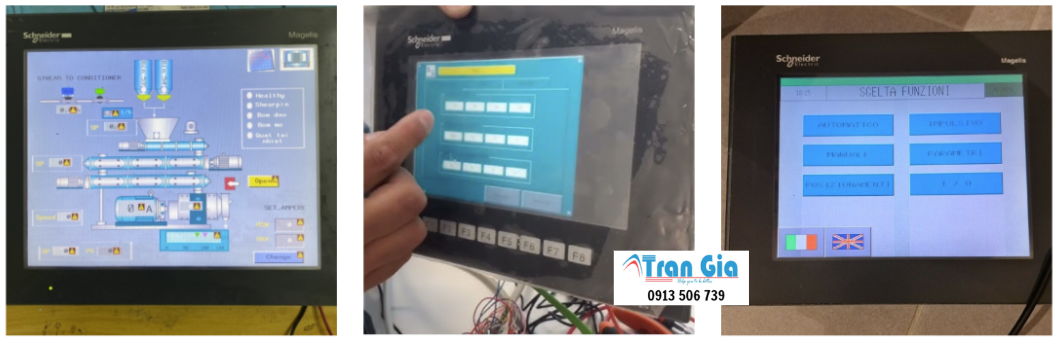

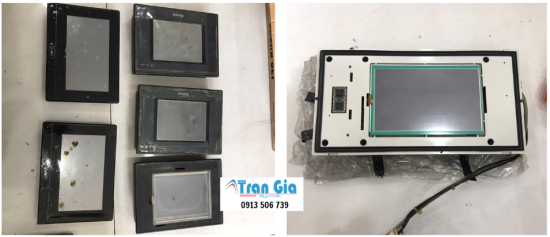

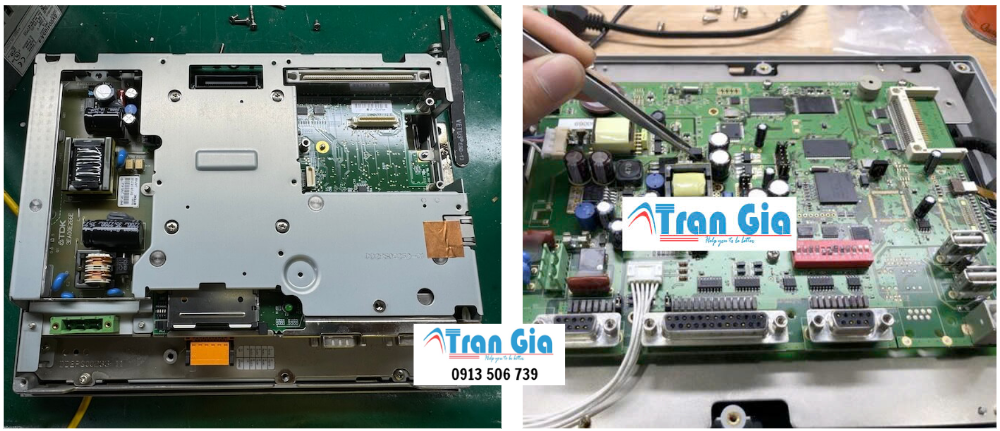

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa
