Tran Gia Automation Nhà cung cấp thiết bị trung tâm sửa chữa biến tần Omron và Hướng dẫn Sửa chữa Khắc phục lỗi nhanh chóng giá rẻ và giải pháp tự động hóa chuyên nghiệp tại Việt Nam. Chúng tôi kết nối những con người với kiến thức, kinh nghiệm kết hợp công nghệ tự động để thỏa mãn nhu cầu của Khách hàng!
Dịch vụ chúng tôi đưa đến khách hàng.
-
Thiết bị tự động (Biến tần, PLC, HMI, Servo, Cảm biến...)
-
Dịch vụ kỹ thuật (Thiết kế, làm tủ điện và lập trình)
-
Dịch vụ sửa chữa bảo trì (Sửa chữa AC Servo, sửa chữa biến tần nhanh uy tín toàn quốc & linh kiện chính hãng, sửa PL Siemens LOGO uy tín toàn quốc, sửa chữa biến tần, PLC,HMI, Servo, Máy móc thiết bị)...
CÔNG TY CHÚNG TÔI CAM KẾT ĐẢM BẢO CHẤT LƯỢNG KHI SỬA CHỮA BIẾN TẦN TẦN GIA
♦ Quy trình thực hiện sửa chữa tần số bạch huyết từ khâu tiếp nhận kiểm tra > báo giá > tiến hành sửa chữa.
♦ Bảo đảm linh kiện chính hãng mới 100% từ hãng sản xuất, thay thế linh kiện chính hãng trong sửa chữa tần số có tầm ảnh hưởng quan trọng đến tuổi thọ và công suất của cơ sở đến động sản xuất của nhà máy .
♦ Vệ sinh bo mạch truyền tần hoàn toàn miễn phí , biến tần không được làm sạch dẫn đến bụi bẩn xung quanh làm việc nóng động cơ là nguyên nhân gián đoạn cho các tổn hại khác.
♦ Kiểm tra tần số miễn phí khi sửa chữa tần số tại công ty chúng tôi (kiểm tra sữa chữa miễn phí khi sửa chữa, kiểm tra không sửa chữa cũng không tính phí kiểm tra tần số phổ >> tất cả các loại máy tần số được kiểm tra trạng thái đều được miễn phí tại công ty của tôi).
♦ Nhận được báo giá sửa chữa : đồng ý báo giá được trao đổi nếu khách hàng đồng ý chúng tôi mới tiến hành sửa chữa, kiểm tra xong không sửa chữa chúng tôi sẽ không thu bất kỳ khoản tiền phụ thu nào.
Ngoài ra, chúng tôi còn bảo trì sửa lỗi phổ biến từ tháng 3-6 áp dụng cho tất cả khách hàng trên toàn quốc.
Bảng mã lỗi thường gặp ở biến tần Omron và cách khắc phục
|
Hiển thị |
Tên lỗi |
Nguyên nhân và cách xử lý |
|
Mã lỗi biến tần 3G3MV của Omron oC |
Quá dòng Dòng đầu ra biến tần cao tới 200% dòng định mức đầu ra |
– Ngắn mạch hay chạm đất ở đầu ra
– Mạch ra của biến tần bị hỏng
|
|
Mã lỗi biến tần 3G3MV của Omron ov |
Quá áp (OV) Điện áp DC mạch chính đã đến ngưỡng phát hiện quá áp (với loại 200V: 410VDC min, loại 400V: 820VDC min) |
– Nguồn cấp cho biến tần bị mất pha, vít vặn đầu dây nguồn vào lỏng hay cáp nguồn bị ngắt
– Sai điện áp – Mất điện tạm thời
– Mạch điện nội trong biến tần hỏng
|
|
UV2 |
Thấp áp mạch điều khiển |
– Lỗi mạch bên trong
|
|
Mã lỗi biến tần 3G3MV của Omron oH |
Cánh toả nhiệt quá nhiệt (OH) Nhiệt độ của cánh toả nhiệt của biến tần đã đạt đến 110±100C |
– Nhiệt độ xung quanh quá cao
– Tải quá cao
– Thiết lập V/f không đúng
– Thời gian tăng tốc/giảm tốc quá ngắn
– Thông gió bị tắc
– Quạt mát của biến tần không chạy
|
|
oL1 |
Motor quá tải (OL) _________ Rơle nhiệt tác động báo motor quá tải |
– Tải quá cao
– Thiết lập V/f không đúng
– Giá trị ở n13 cho tần số điện áp tối đa thấp
-Thời gian tăng tốc/giảm tốc quá ngắn
– Giá trị ở n36 cho dòng định mức motor không đúng
– Biến tần đang điều khiển nhiều hơn 1 motor Bỏ chức năng phát hiện quá tải và lắp một rơle nhiệt cho mỗi motor. Chức năng này bị vô hiệu bằng cách đặt n36 ở 0.0 và n37 ở 2 – Thời gian đặt cho bảo vệ motor trong n38 ngắn Đặt n38 ở 8 (giá trị mặc định) |
|
Mã lỗi biến tần 3G3MV của Omron oL2 |
Quá tải biến tần (OL2)______ T Rơle nhiệt điện tử đã kích hoạt tính năng bảo vệ quá tải biến tần |
– Tải quá lớn
-Thiết lập V/f không đúng
– Thời gian tăng tốc/giảm tốc quá ngắn
– Công suất biến tần không đủ
|
|
Mã lỗi biến tần 3G3MV của Omron oL3 |
Phát hiện quá momen (OL3) Đã có dòng hay momen cao bằng hoặc hơn thiết lập ở n60 cho mức phát hiện quá momen và ở 61 cho thời gian phát hiện quá momen. Lỗi đã được phát hiện với n59 cho chức năng phát hiện quá momen được đặt ở 2 hay 4 |
– Hệ thống cơ khí bị khoá hay hỏng o Kiểm tra hệ thống cơ khí và sửa lỗi – Thông số đặt không đúng – Chỉnh các thông số n98 và n99 theo hệ thống cơ khí. – Tăng các giá trị đặt ở n98 và n99 |
|
GF |
Lỗi chạm đất (GF) Dòng chạm đất ở đầu ra biến tần đã vượt quá dòng ra định mức của biến tần |
– Xảy ra lỗi chạm đất Kiểm tra dây nối giữa biến tần và motor và xoá lỗi sau khi sửa lại nguyên nhân gây lỗi |
|
Mã lỗi biến tần 3G3MV của Omron EF |
Lỗi bên ngoài (EF) _ Một lỗi bên ngoài đã được đưa vào đầu vào đa chức năng Một trong số các đầu |
– Một lỗi bên ngoài đã được đưa vào đầu vào đa chức năng
– Logic không đúng
|
|
F00 |
Lỗi truyền tin số 1 của màn hiển thị giao diện |
– Mạch bên trong của biến tần có lỗi
|
|
F01 |
Lỗi truyền tin số 2 của màn hiển thị giao diện Đã phát hiện được lỗi của ROM |
– Mạch bên trong của biến tần có lỗi
|
|
F04 |
Lỗi bộ nhớ ban đầu(F04) Có lỗi được phát hiện ở EEPROM của biến tần |
– Mạch bên trong của biến tần có lỗi – Đặt lại thông số biến tần với n01 đặt ở 8,9,10 hay 11 và tắt rồi bật biến tần -Thay biến tần nếu cùng một lỗi đó xuất hiện lại |
|
F05 |
Lỗi bộ chuyển đổi AD |
– Mạch bên trong của biến tần có lỗi
|
|
F06 |
Module tuỳ chọn lỗi |
– Module tuỳ chọn lắp không đúng – Module tuỳ chọn lỗi – Đầu nối hỏng |
|
F07 |
Lỗi bộ hiển thị giao diện Có lỗi trong mạch điều khiển của bộ giao diện hiển thị |
– Mạch bên trong của biến tần có lỗi
|
|
OPR |
Lỗi kết nối của bộ giao diện hiển thị |
– bộ giao diện hiển thị không được nối đúng |
|
Mã lỗi biến tần 3G3MV của Omron CE |
Lỗi truyền tin Không thể truyền tin RS422 trong vòng 2s. Sẽ phát hiện nếu n151 đặt ở 0-2 |
– Đường truyền bị lỗi – Điện trở kết thúc không đúng o Đặt SW2 cho đúng – Do nhiễu – Do chương trình bên master lỗi – Do mạch truyền tin hỏng |
|
Mã lỗi biến tần 3G3MV của Omron STP |
Dừng khẩn cấp Báo động dừng khẩn cấp được đưa vào 1 đầu vào đa chức năng (1 đầu vào đa chức năng trong số các đầu 1 -4 đặt ở 19 hay 21 đã hoạt động) |
– Báo động dừng khẩn cấp được đưa vào 1 đầu vào đa chức năng
– Logic không đúng
|
|
FBL |
Lỗi mất phản hồi trong khi điều khiển PID (dưới mức đặt ở n137 trong thời gian lâu hơn n138) |
– Do lỗi đặt phát hiện mất phản hồi hay do lỗi đầu vào giá trị mục tiêu của PID – Do mạch phản hồi lỗi ^ Thay biến tần |
|
Mã lỗi biến tần 3G3MV của Omron PF (loại 5,5 và 7,5KW) |
Lỗi điện áp mạch chính: dao động bất thường trong khi không có điện áp tái sinh nào. Phát hiện khi dao động điện áp lớn hơn mức phát hiện lỗi mất pha đầu vào đặt ở n166 lâu hơn thời gian đặt ở n167 |
– Mất điện tạm thời – Mất pha ở điện áp vào – Điện áp vào dao động quá mức – Tụ mạch chính bị hỏng → thay biến tần hoặc bỏ chức năng phát hiện mất pha |
|
– Tụ mạch chính bị hỏng → thay biến tần hoặc bỏ chức năng phát hiện mất pha |
Lỗi mất pha đầu ra: Phát hiện khi dòng điện ở bất kỳ pha nào ở đầu ra biến tần nhỏ hơn mức phát hiện lỗi mất pha đầu ra đặt ở n168 lâu hơn thời gian đặt ở n169 |
– Cáp đầu ra bị lỏng hay đứt – Cuộn dây motor bị ngắt – Các đầu dây ra lỏng – Transistor đầu ra biến tần bị hỏng ^ thay biến tần |
|
Mã lỗi biến tần 3G3MV của Omron GF (loại 5,5 và 7,5KW) |
Lỗi chạm đất Dòng đất ở biến tần đã vượt quá 50% dòng định mức biến tần |
– Motor cháy hay hỏng cách điện – Cáp hỏng → kiểm tra điện trở giữa cáp và đầu nối FG. Nếu có dẫn, thay cáp – Điện dung tản giữa FG và cáp
Áp dụng các biện pháp để giảm điện dung tản. Không dùng các ống kim loại, dùng cáp riêng cho mỗi pha, bao gồm 1 cuộn kháng AC ở đầu ra,… |
|
SC (loại 5,5 và 7,5KW) |
Lỗi ngắn mạch Đầu ra biến tần hay tải bị ngắn mạch |
– Motor cháy hay hỏng cách điện → kiểm tra điện trở giữa các pha motor. Nếu bất thường, hãy thay biến tần – Cáp bị hỏng |
|
Mã lỗi biến tần 3G3MV của Omron BUS |
Lỗi truyền tin (module tuỳ chọn) |
– Cáp truyền tin nối không đúng, ngắn mạch hay bị ngắt – Dữ liệu bị hỏng do nhiễu →dùng cáp chuyên dùng hoặc chống nhiễu, hoặc dùng nguồn riêng cho truyền tin, nối bộ lọc nhiễu ở phía đầu vào nguồn
|

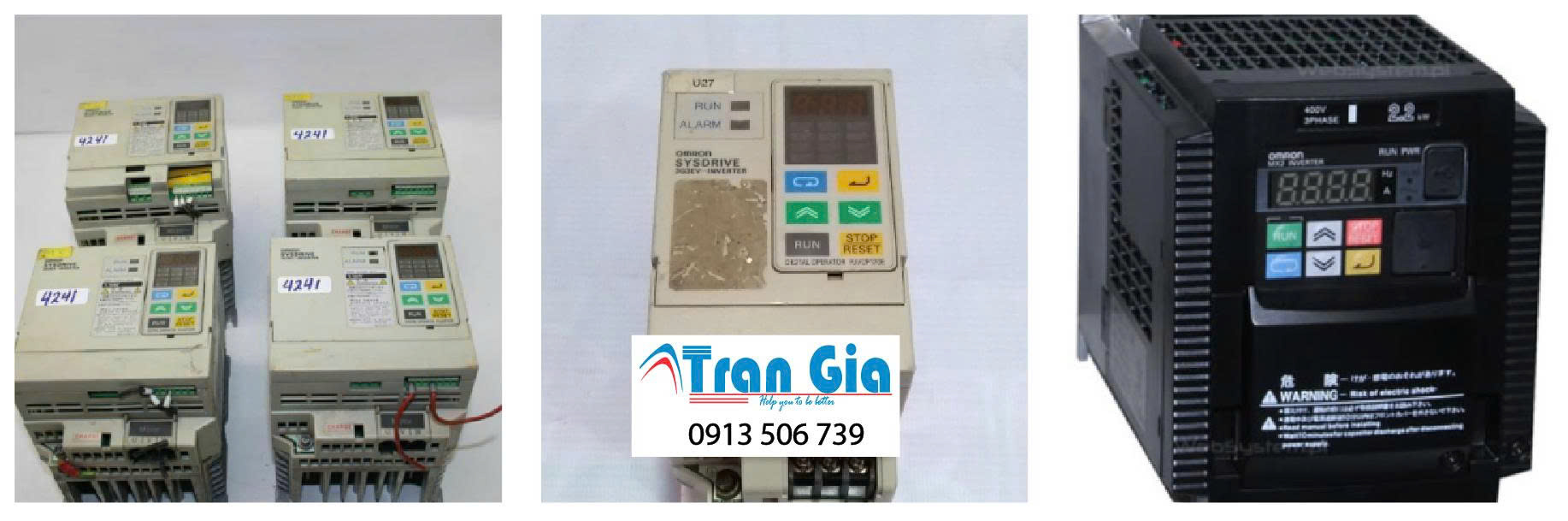

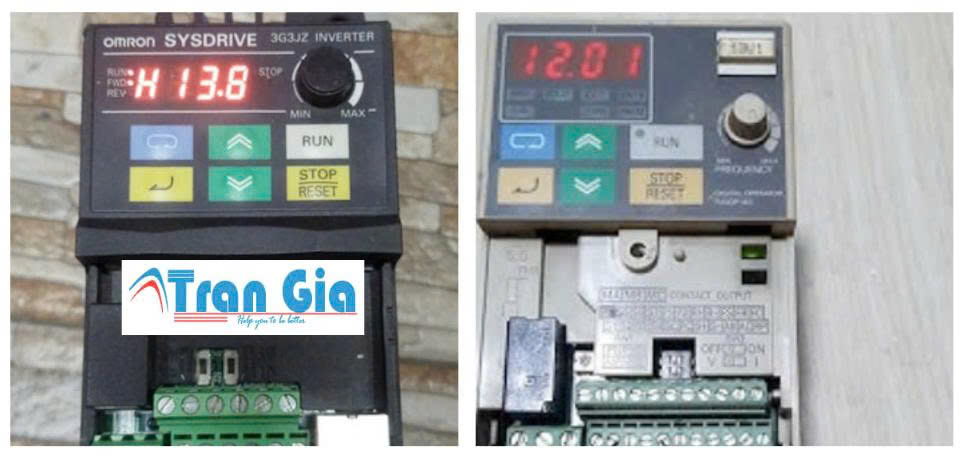

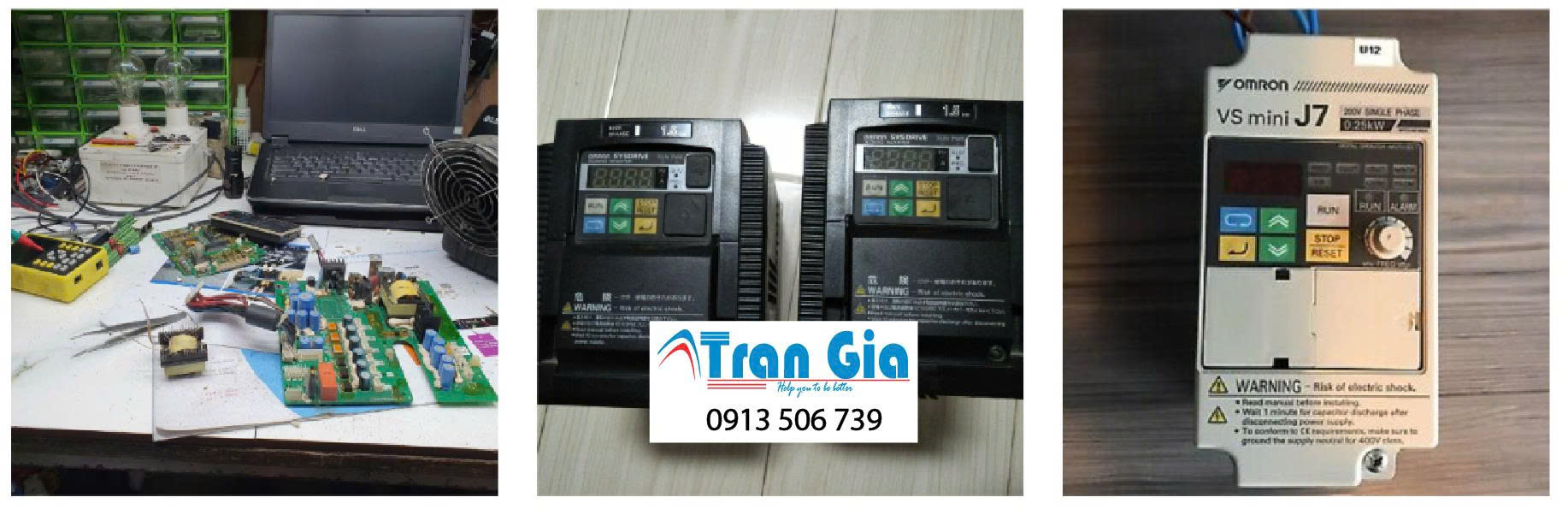

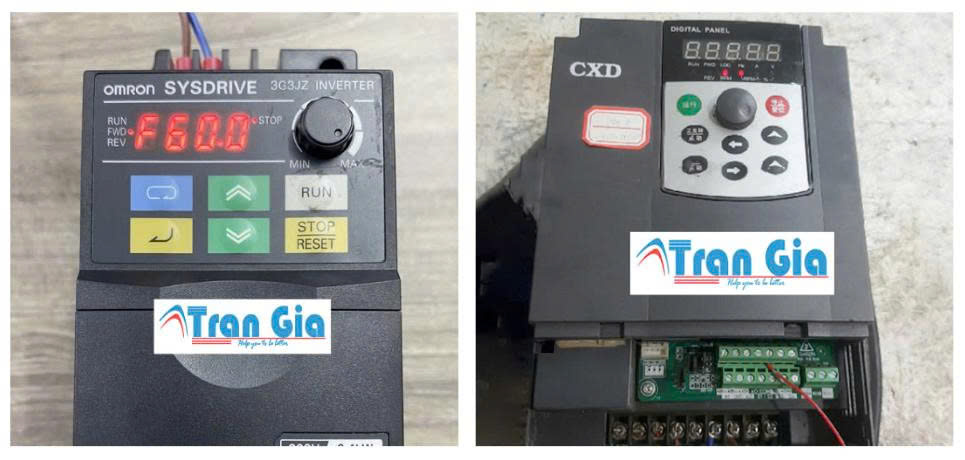

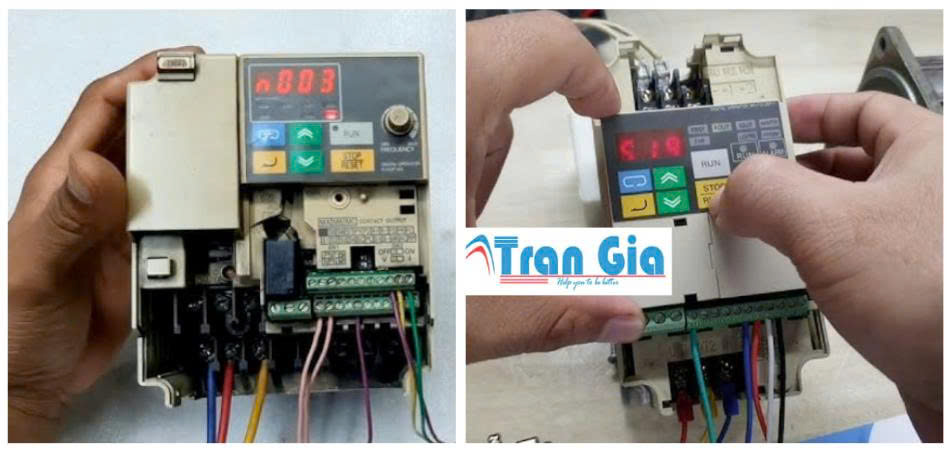

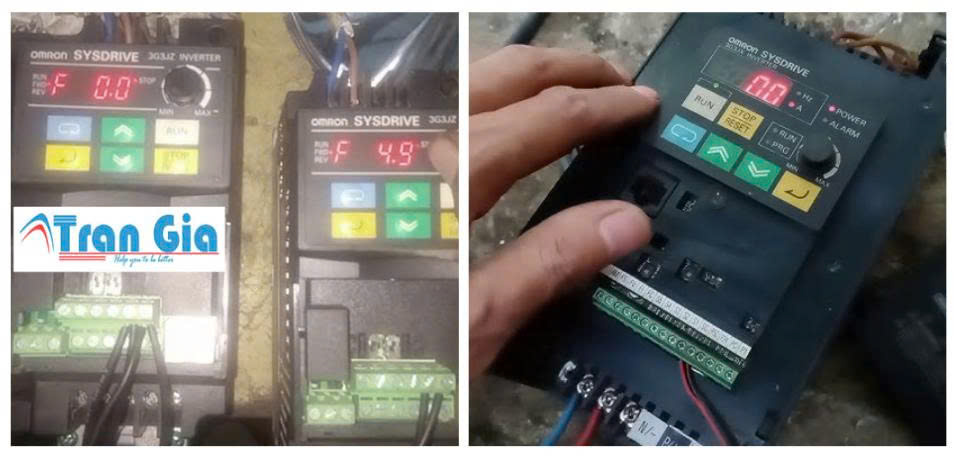

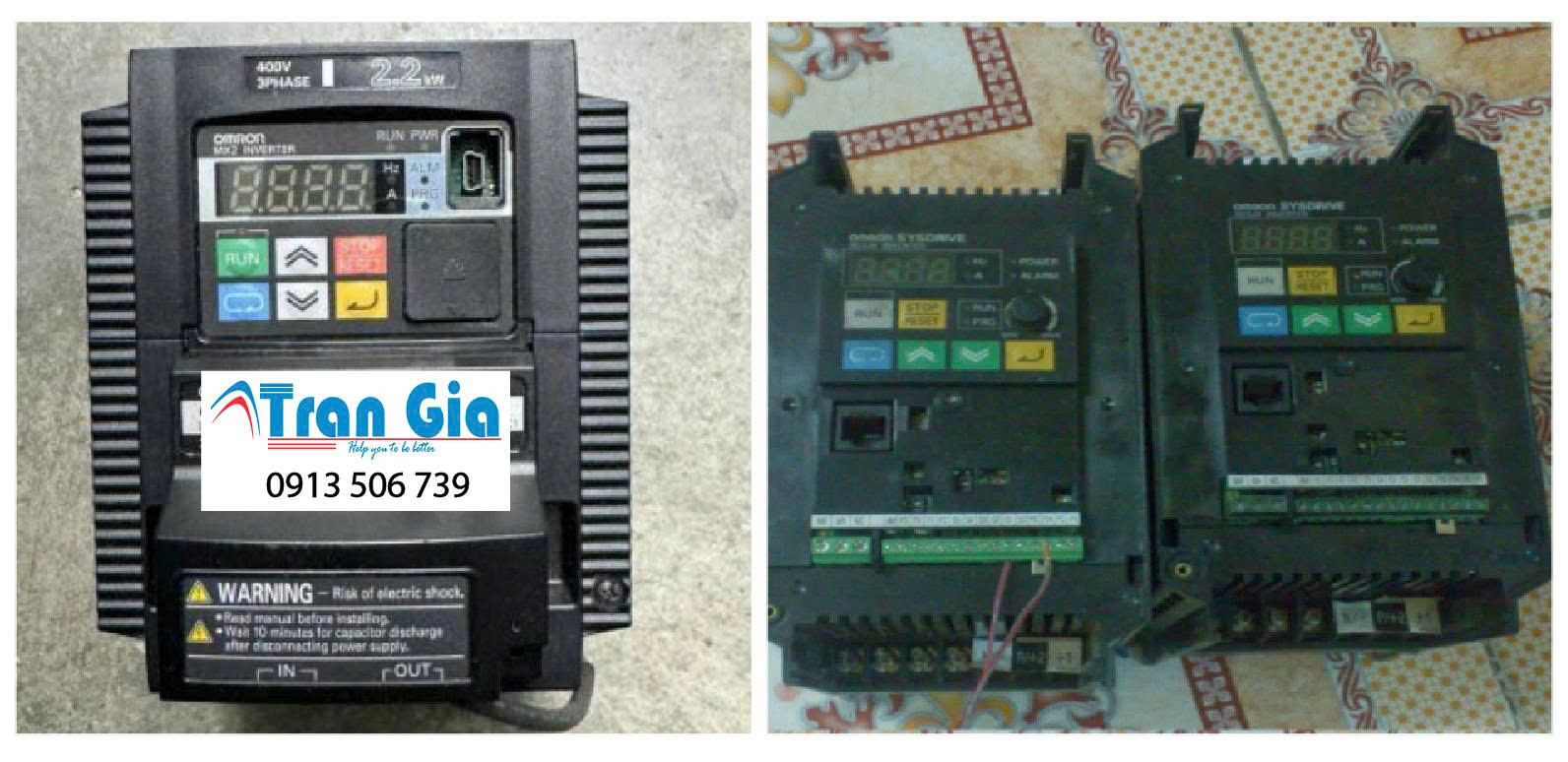

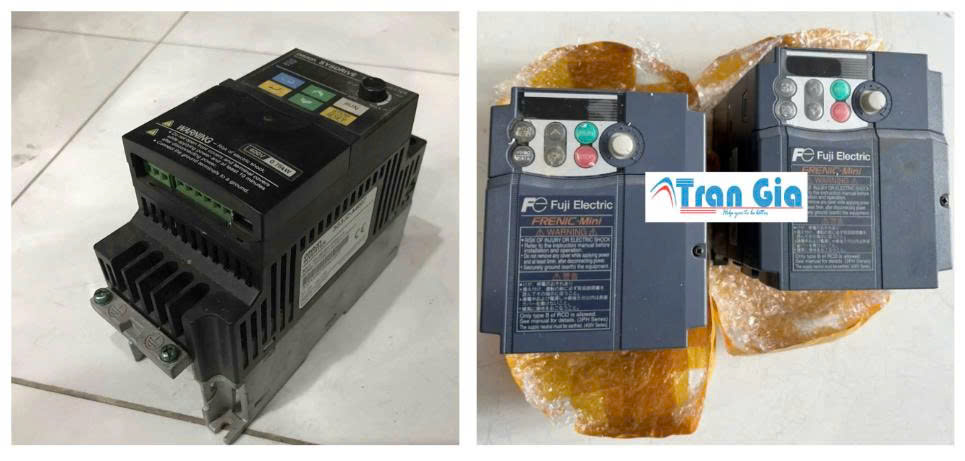

Dưới đây là một số hình ảnh sửa biến tần Omron đang trong quá trình sửa tại TRAN GIA Automation
TRAN GIA AUTOMATION chúng tôi đã sửa thành công một số hãng biến tần sau
– Sửa biến tần Siemens Simovert VC, Simodriver 611, Micromaster 440, 430, 420, Sinamics S110, S120, S150, G110, G120, G130, G150…
+ Sửa biến tần Siemens Simovert VC 6SE7024-7TD61Z lỗi không lên nguồn, lỗi động cơ chạy giật do 3 pha đầu ra không cân, chập cháy hỏng công suất, hiển thị các mã lỗi như: F002, F006, F008, FF10, F0011, G0025, F0026, F0027, F0029, hỏng bo CUVC…
+ Sửa biến tần Siemens Micromaster MM440, MM430, MM420, SED2 các lỗi F0001 Overcurrent, F0002 Overvoltage, F0003 Undervoltage, F0004 Inverter overtemperature, F0011 Motor overtemperature, F0012 No inverter temperature signal, F0021 Ground fault, F0022 Hardware monitoring active, F0023 Output fault…
+ Sửa biến tần Siemens Sinamics S110, S120, G110, G120, G130, G150 các lỗi không lên nguồn, động cơ chạy giật rung do 3 pha đầu ra không cân, lỗi chập cháy nổ hỏng công suất, các báo lỗi làm biến tần không chạy…
– Sửa biến tần Mitsubishi A200, A500, A700, D700, E700, F700, F740, Z100, Z200, Z300, U100, V500, S500, E500…
– Sửa biến tần ABB ACS 550, ACS 355, ACS 150, ACS 800, ACS 850, ACS 6000, ACS 50, ACS 55, ACS 350, acsm1, ACS 310…
– Sửa biến tần Delta VFD-B, VFD-A, VFD-VE, VFD-F, VFD-E, VFD-M, VFD-S, VFD-L, VFD-EL, VFD-V, VFD-G, VFD-C200…
– Sửa biến tần Yaskawa A1000, J1000, V1000, E1000, G7, V7, J7, E7, F7, P5, L1000A, 616G5, 676VG3…
–Sửa biến tần Danfoss VLT 2800, FC 102, FC 202, FC 302, VLT 3000, VLT 5000, VLT 6000, VLT 8000, FC 101, FC 120…
– Sửa biến tần Schneider Altivar Atv71, Atv312, Atv12, Atv11, Atv21, Atv31, Atv61, Atv1000, Atv 31 Lift, Atv 71 Lift …
– Sửa biến tần Fuji FRENIC-5000G11S, FRENIC-5000P11S, Frenic- 5000VG7, Frenic- 5000M2, FRENIC-Mini, FRENC-Multi, FRENIC-Eco, FRENIC-Mega, FRENIC-Lift, Frenic-HVAC, Frenic 5000M…
– Sửa biến tần INVT CHF100A, CHV160A, CHV110, CHV180, CHV100, GOODRIVER 10, GOODRIVER 35, GOODRIVER 100, GOODRIVER 200, GOODRIVER 300…
– Sửa biến tần Veichi AC60, AC61, AC70, AC80B, AC90…
– Sửa biến tần Toshiba VF-PS1, VF-FS1, VF-AS1, VF-S11, VF-nC1, VF-P7, VF-S7, VF-A7, VF-S9… – Sửa biến tần LS iC5, iG5, iG5A, iS5, iP5A, iH, iS7, iV5…
– Sửa biến tần Hitachi SJ300,SJ700, L100, L200, L300p, SJ100 , SJ200, …
– Sửa biến tần Emerson Commander SK, Commander SE, Commander SKC, Commander EV1000, Commander SKA, PV0300….
– Sửa biến tần Teco E2, N2, N310, MVC PLUS, S310, V33, F33, 7300CV, 7300EV, 7300PA, 7200MA, 7200GS…
Quy trình cung cấp bảng mã lỗi biến tần Omron và Hướng dẫn Sửa chữa Khắc phục nhanh chóng giá rẻ
Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.
Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.
Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.
Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
Vì sao chọn Trần Gia Chuyên bảng mã lỗi biến tần Omron và Hướng dẫn Sửa chữa Khắc phục nhanh chóng giá rẻ
-
Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
-
Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
-
TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
-
Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
-
Bảo hành sửa chữa trong vòng 3 tháng
– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa biến tần omron toàn quốc : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ bảng mã lỗi biến tần Omrron và Hướng dẫn Sửa chữa Khắc phục nhanh chóng giá rẻ: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
